Всем привет. Очень длинный пост.

Сегодня в программе:

1. Усталый блендер.

2. Надломленный планшет.

3. Скорбящий сварочник.

Итак, любимые подписчики и остальные пикабушники, которым может быть интересно, извиняюсь заранее за качество съемки, и отсутствие красных кружочков. ))

Начнём с малого.

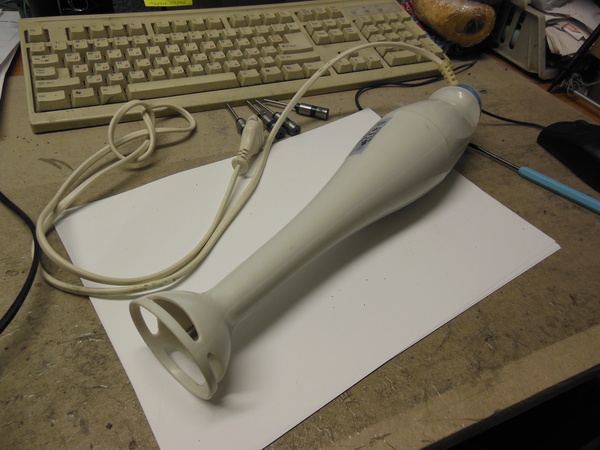

Блендер.

Диагноз: медленно крутится, совсем печальный стал.

Открывается он сзади:

Если кому интересно - на заднем плане (фото выше) свёрла по бумаге, нуждаются в заточке.

Осмотр не выявил ничего критичного.

Конденсатор, резистор, катушка, нажимной контакт.... и лишний кусочек провода:

Убираем его напрочь методом научного откусывания, что должны были сделать при изготовлении этой кроши-машинки, ну и ладно. Был ещё плохой контакт одного из проводов на выходе с этой платы, пропайка помогла.

Чистка-сборка. Итог: весёлый фен.

Планшет.

Диагноз - плохо заряжается или не заряжается совсем.

Разборка-осмотр.

Противный серый скотч...

Меняем разъём микро-юсб... выпаял:

Впаял.. ах, нет, забыл сфоткать, простите, отвлекали, но суть проста - впаял-собрал

... включил. Работает.

Итог: бодренький планшет.

И наконец, большое блюдо.

Сварочный полуавтомат.

Ergus. I-MIG 135.

Диагноз: не включается.

События: включили, подержали плюс и минус замкнутыми между собой.

Отдали в таком виде:

Явление:

Пытались чинить сами, потому и разобрали.

Внутри два отсека. В этот ставится катушка с проволокой:

Во втором -вся электрическая часть:

С первого взгляда, умер резистор мощный, малоомный )) А вот предохранитель цел.

Само собой это не всё, что должно было умереть. Снимаем плату:

Ой, вот она:

Сзади:

Вон те четыре ноги - диодный мост.. пробит 1 диод. Винтик его держит к радиатору:

Пробиты два транзистора - по три ноги, между ними щёлки в плате:

Пробиты два диода, которые обнаружились под радиаторами вышеупомянутых транзисторов (слева от синего кондёра):

Ну и пара мощных резисторов, но поменял все три.. вот во что они превратились

Собственно, запчасти (за исключением диодного моста, его докупил потом, поэтому не сфоткал):

Всё. Пикабу не разрешил больше картинок. Ну ладно, кину в комменты фотку готового блока.

Всё заменил.

Итог: работящий сварочник.

Ура. ))

P.S. Схему на данный сварочник не нашёл, пользовался похожей. Диоды - не только маленькие, но и "под радиатор". Планшет - разъём был исковеркан внутри. Фен - просто был плохой контакт.
