Я уже один раз делал часы на этих ГРИ, под заказ, и повторять конструкцию не планировал, но тут ко мне попало некоторое количество этих ламп, так что решено было сделать ещё пару таких часов. Отличие их от ИН-14 - немного другая форма баллонов, всего одна точка, иное расположение выводов и немного изменённые цифры, в частности любимая многими "правильная" пятёрка:

А теперь обо всём по порядку.
Так как я освоил производство плат в Китае, да и изготовить их в этот раз нужно было сразу несколько, вариант изготовления самостоятельно даже не рассматривался. Вот что получилось:

Платы удалось сделать ещё компактнее, чем под ИН-14:

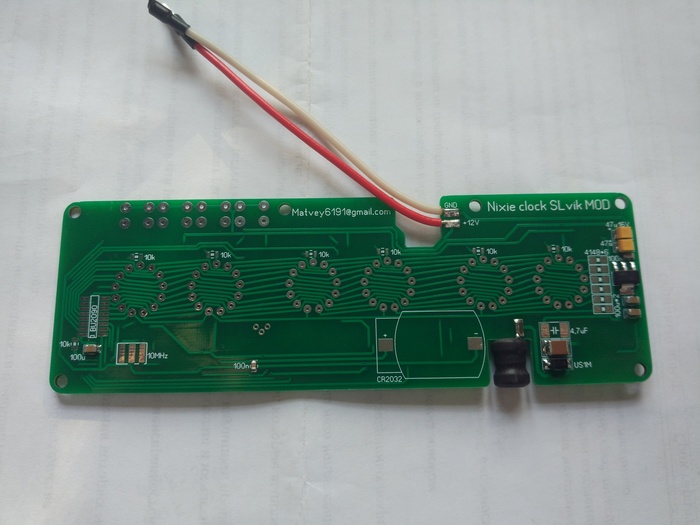

Так как плата новая, сборку производил по этапам. Сначала - понижающий преобразователь из 12 в 5 Вольт:

Затем - повышающий: из 12 в 170-200 Вольт:

Проверка анодных цепей ламп:

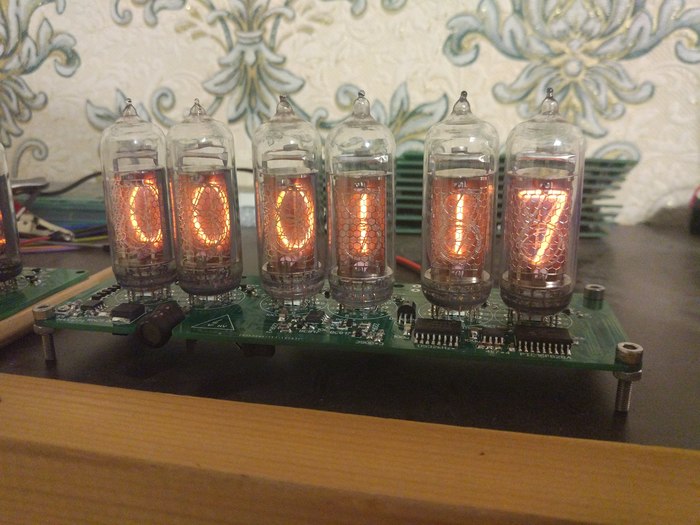

Пайка оставшихся деталей и установка ламп. Ещё раз проверка:

Очень важный этап - выравнивание ламп:

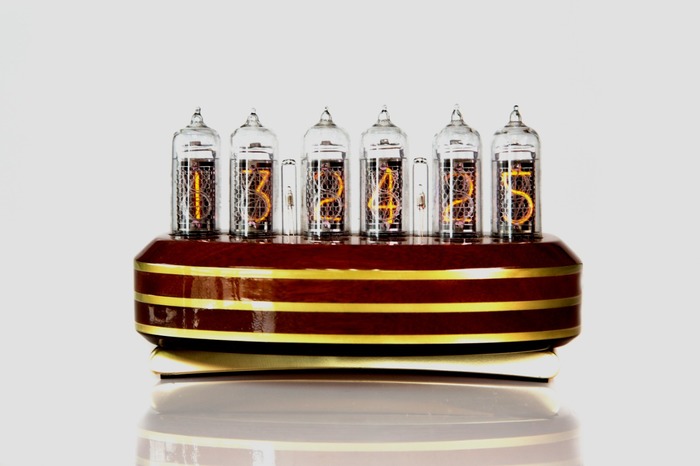

И вот результат - законченная конструкция:

Под углом:

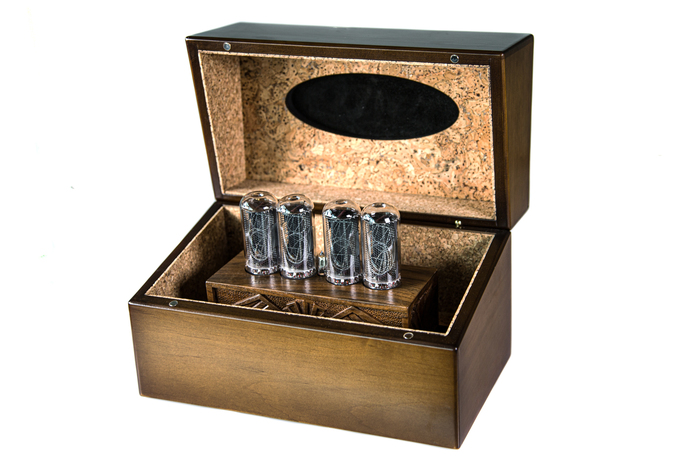

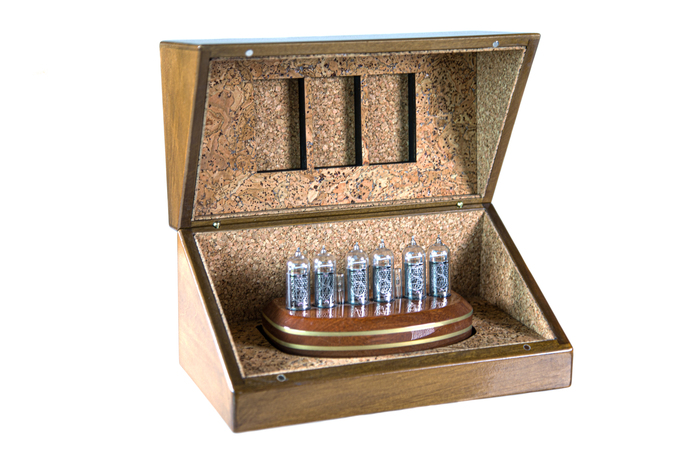

Как появится время - изготовлю корпус, вроде такого:

Если есть какие-то вопросы по теме - постараюсь ответить в комментариях.

Если кому-то нужны материалы для самостоятельного повторения такого проекта - напишите на почту matvey6191@gmail.com - отправлю ссылку на сайт с подробным описанием проекта, схемой, прошивкой и прочим.

Скоро будет два года, как я тут зарегистрировался. За это время я написал 40 постов, большая часть из которых - про часы на газоразрядных индикаторах. В свою очередь, большая часть из них - про часы, построенные на одной схеме, которая мне нравится, и которую я постоянно изменяю.

Так вот, что изменилось с тех пор:

Раньше я делал платы вручную, ЛУТом, сейчас - заказываю на производстве. Из плюсов - уменьшение габаритов за счёт дорожек с обеих сторон и переходных отверстий, ускорение сборки благодаря шелкографии, более презентабельный внешний вид.
В некоторые модели была добавлена разноцветная подсветка ламп. Кому-то не нравится, да, но ведь можно ей просто не пользоваться.

Благодаря применению микросхемы DS32KHZ была увеличена точность хода. Программная коррекция всё же сохранилась, но нужды в ней уже нет.
Были разработаны платы под разные лампы: ИН-14, ИН-8-2, ИН-18, Z573M (и аналоги), Z5660M (и аналоги).
Подбор деталей и изменение конструкции позволили уменьшить толщину платы, что в свою очередь сказалось на толщине корпуса. На фото часов выше его толщина - всего 17 мм, но и это не предел.

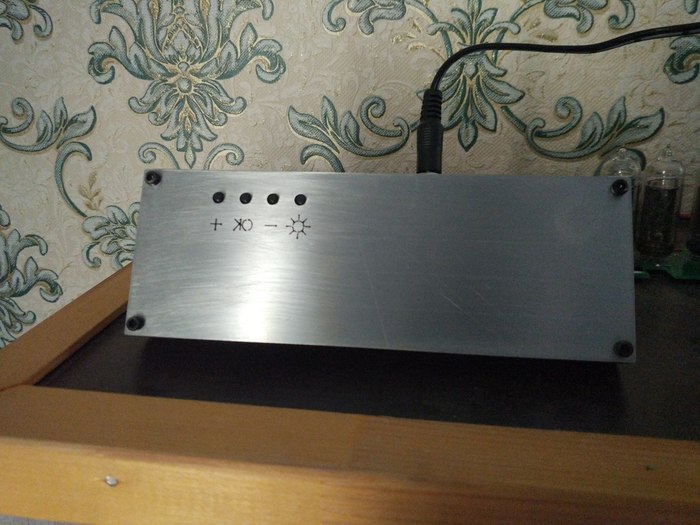

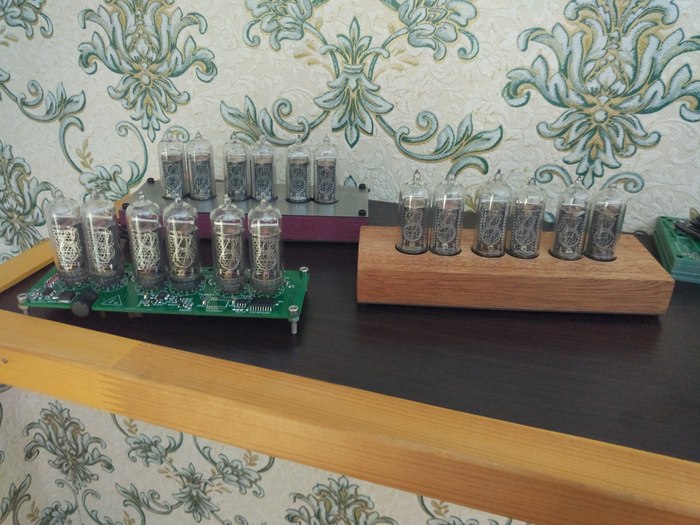

Кроме того, я работаю и над совершенствованием корпусов. Да, они по-прежнему минималистичны, однако я научился изготавливать корпуса без верхней крышки.

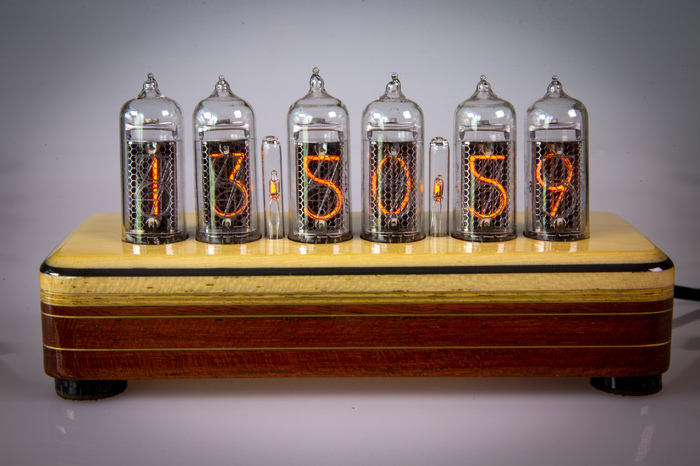

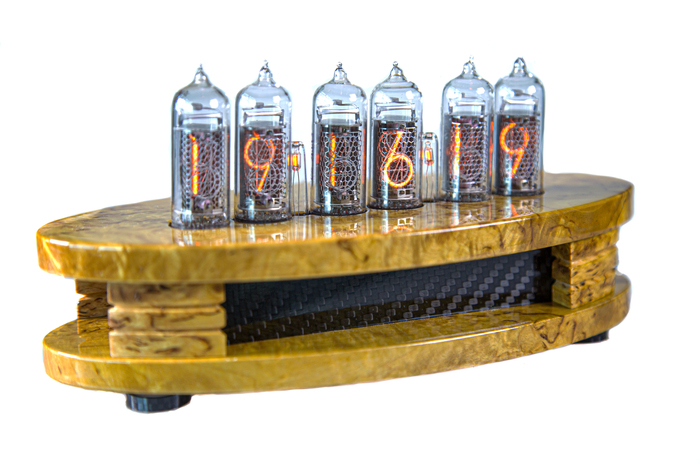

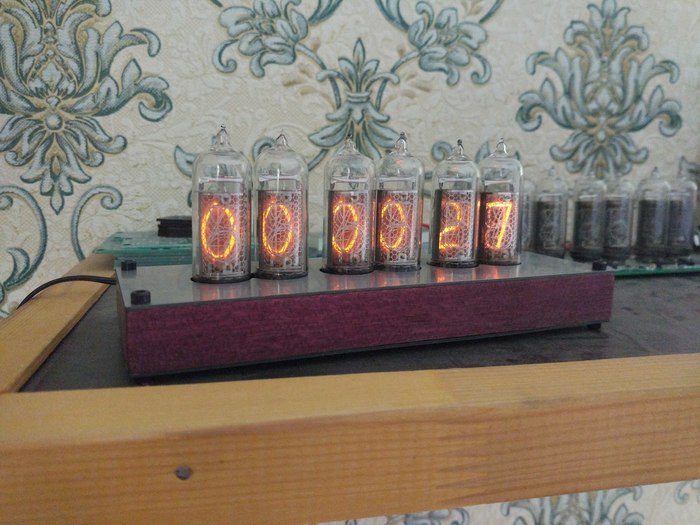

Сравните сами:

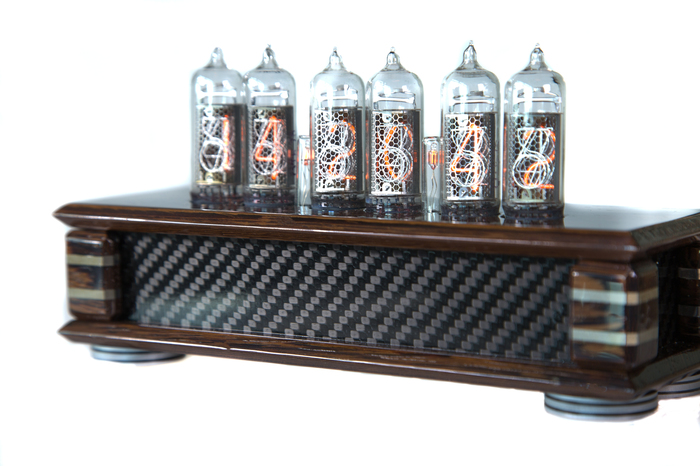

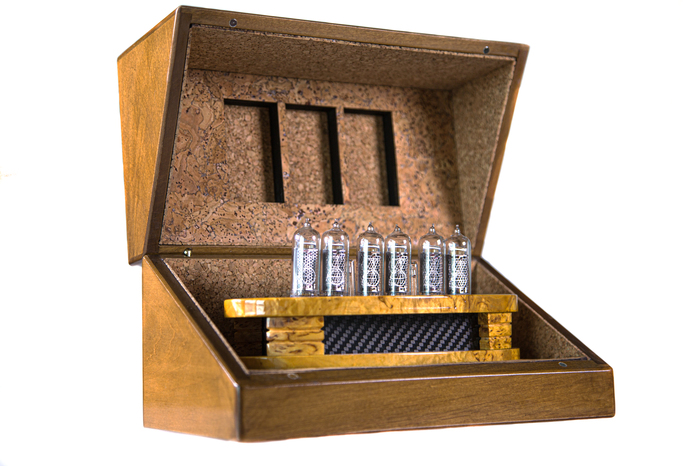

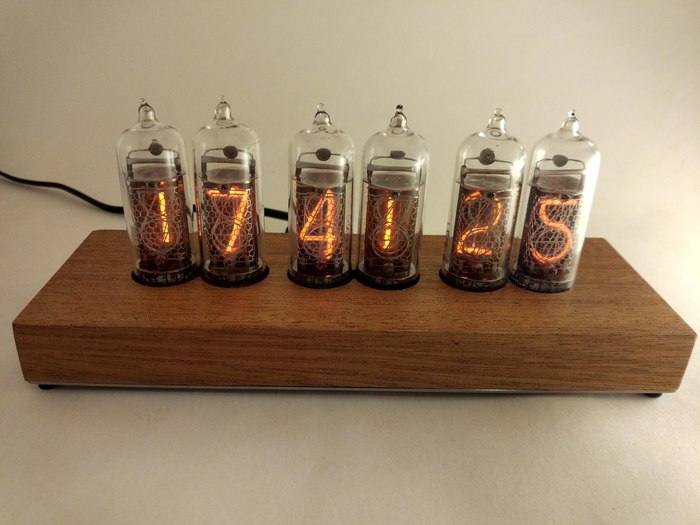

И вот:

Да, второй вариант более трудоёмкий, а потому дороже, но оно того стоит.

Вот такие дела. В планах - сборка обновлённой версии часов на ИН-8-2 и самый грандиозный проект - часы на Z5660M. Постараюсь о них потом написать.

Если кому интересно взглянуть на схему - пишите на почту, дам все материалы для повторения таких часов - matvey6191@gmail.com. .если есть ещё какие вопросы - постараюсь ответить в комментариях.

С чего всё началось?

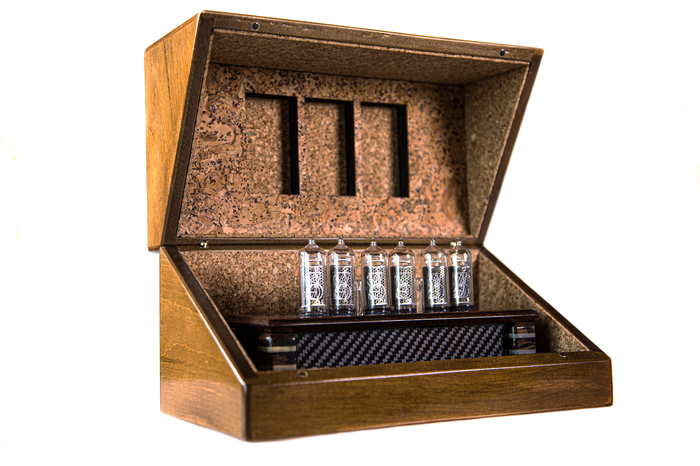

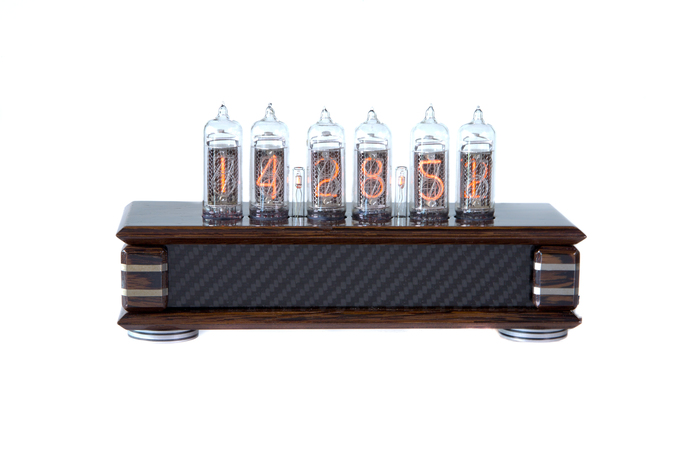

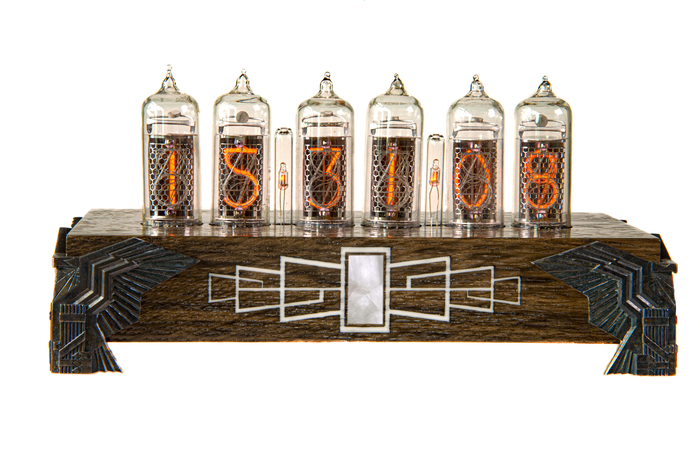

Года 3-4 назад я обнаружил в интернете фотографию подобных часов, заинтересовался темой - очень уж они мне понравились. Долго любовался конструкциями Past Indicator и Ferradesign, но цена в 20-30 тысяч рублей меня не то, чтобы отпугивала, а означала, что купить такие себе я никогда не смогу.

К счастью, у меня был паяльник и всё необходимое. Нашёл какую-то схему на Радиокоте (почему остановился именно на ней - не знаю), которую повторяю до сих пор, многократно перерабатывая плату. Лампы и часть деталей были куплены в другом городе, плату изготовил сам. Очень долго у меня не получалось заставить их работать. Лишь через какое-то время, когда я почти понял, как это всё работает, мне наконец удалось собрать часы. Первая модель была на ИН-1. Потом было множество часов на ИН-14, ИН-8-2, ИН-12, ИН-18, Z573M, но ни одни из них не стали воплощением того, о чём я мечтал. Возможно, именно поэтому я продолжаю собирать новые модели, экспериментируя с лампами и корпусами.

Что дальше?

В планах - собрать часы на Z5660M - внешне они мне нравятся больше, чем ИН-18. Высота символа у них меньше, цена - выше, но надеюсь, что оно того стоит. Если всё получится, а результат будет не стыдно показать - напишу об этом.

На фото выше, кстати, время выставлено не случайно именно таким - можно наблюдать свечение всех 10 цифр. Кому-то вот не нравится, что 5 - это перевёрнутая 2, а почему никто не ругает эти лампы за то, что в них и 6 - перевёрнутая 9? Забавно.

Вот фото выключенных:

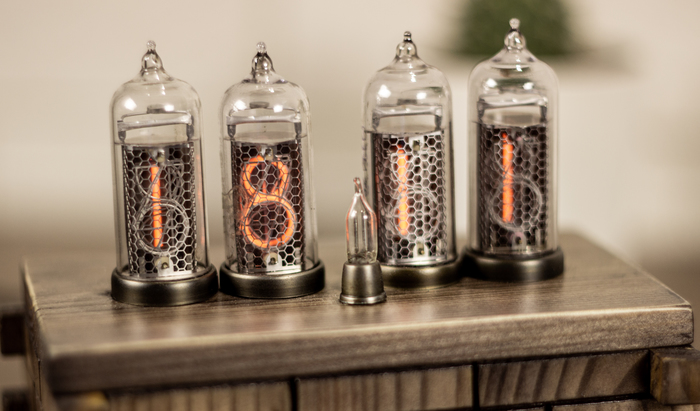

Всем привет! Давно планировал собрать часы на ГРИ и вот наконец-то закончил их. Это, правда, уже вторые, первые свои часы я делал брату в подарок на день рожденья, делал второпях, да и не было толком инструмента, поэтому корпус пришлось рукожопить из шкатулки, юбки из плоской проволоки, спаянной в кольца, и с неонкой не заладилось, пришлось заменить на светодиод. Сейчас инструмента поднакопилось, и появилось время его использовать, почему бы не потратить его на свое хобби. Часы захотелось сделать не из цельного дерева, а из деревянных кирпичиков) Кнопки, юбки и стойка под неонкой сделаны на настольном токарном станочке, и покрыты воронением. Шильдик делал с помощью фоторезиста, а потом травлением. Буду рад аргументированной критике))

Давно я здесь не писал об изготовлении часов в корпусе, решил это исправить.
Картинка для привлечения внимания:

Сначала - изготовление электронной части.
Тут всё предельно просто: прошить пару мк (основной и подсветка), запаять их и все остальные детали на плату - благодаря шелкографии это сделать очень просто:

Проверка после сборки:

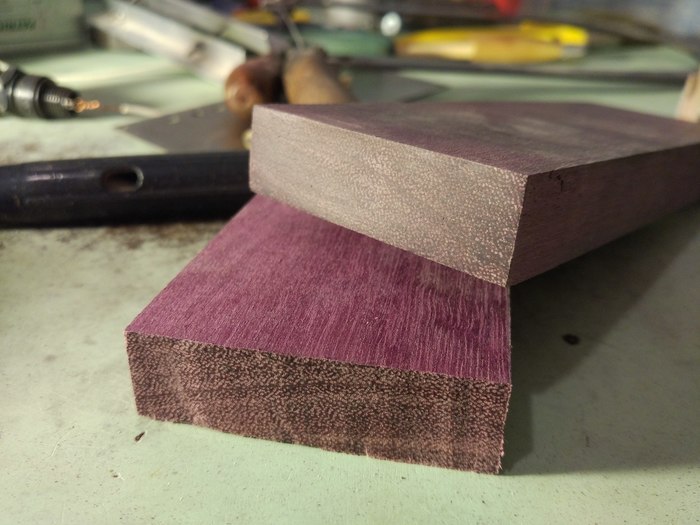

Далее - взял заранее купленную заготовку (на этот раз - амарант):

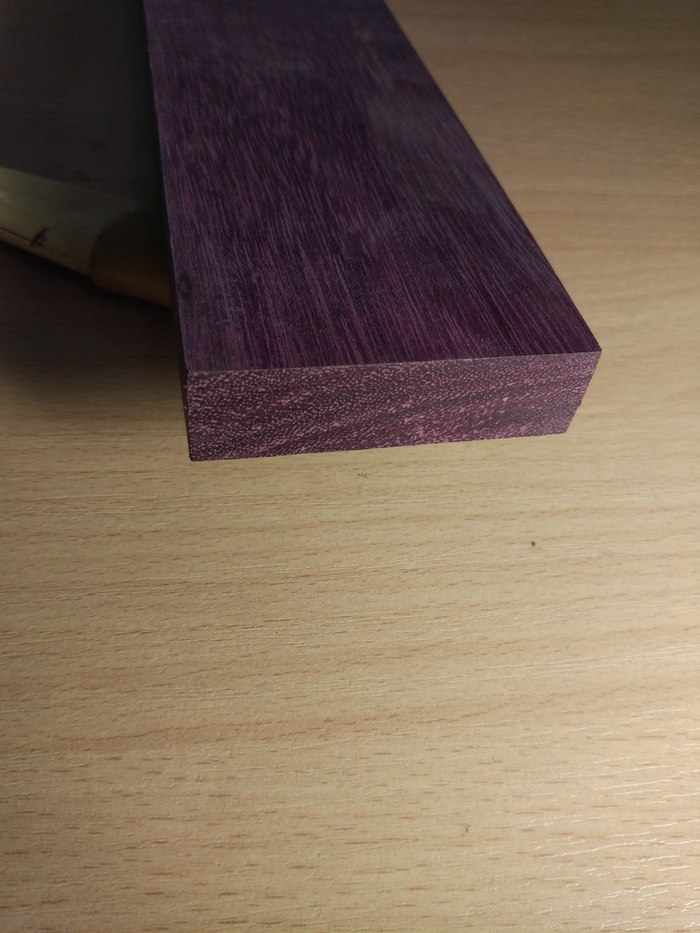

Размеры в поперечном сечении - то, что нужно, а вот длина - с запасом. Торцы выглядят вот так:

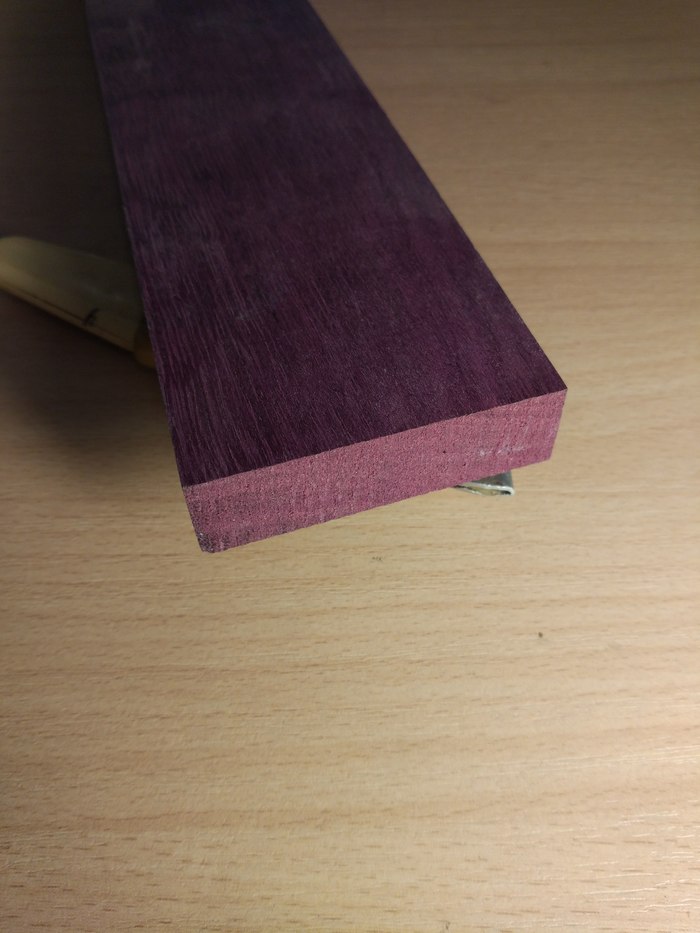

После продолжительной шлифовки наждачкой (древесина очень плотная - около 880 кг/м3, вручную её обрабатывать тяжеловато) получается что-то такое:

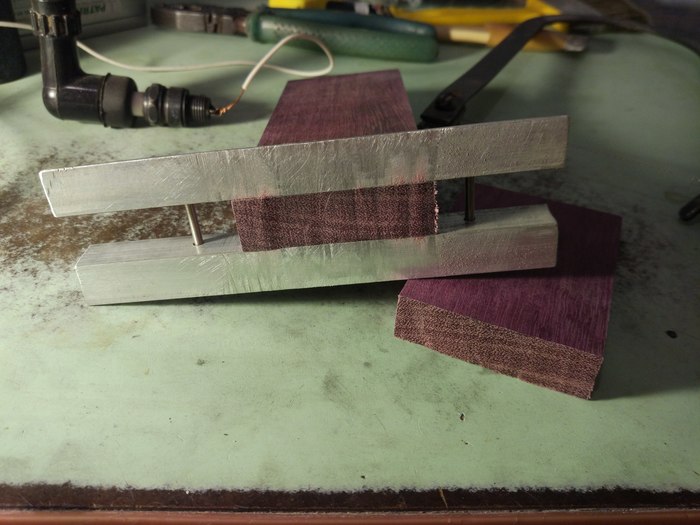

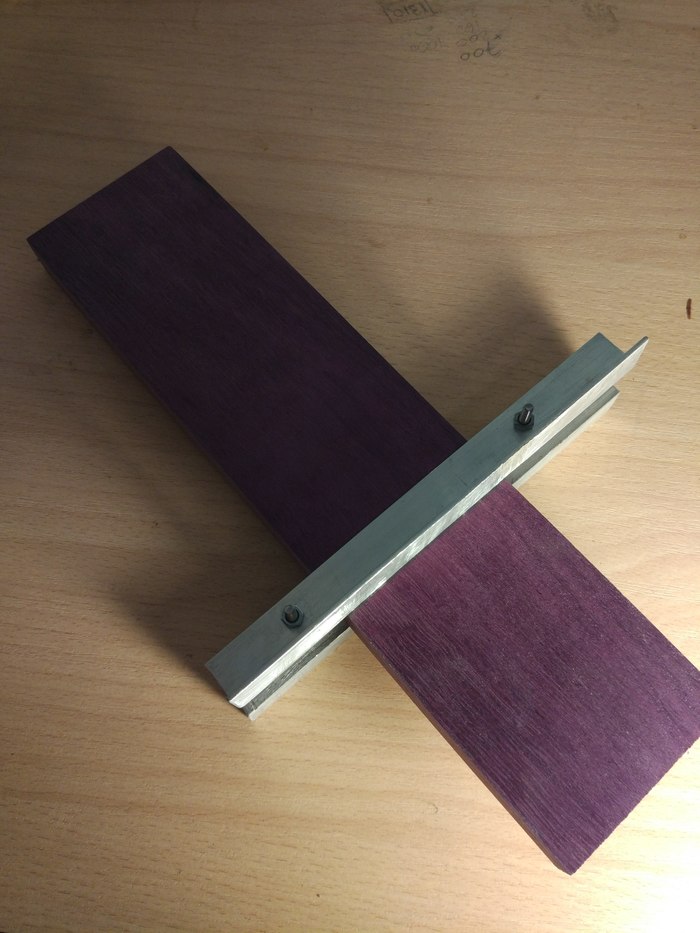

Затем нужно отпилить лишнее. Для этого я использую вот такую штуку:

Медленно и тяжело, но в итоге отпиливаю лишнее:

И снова шлифовка наждачкой:

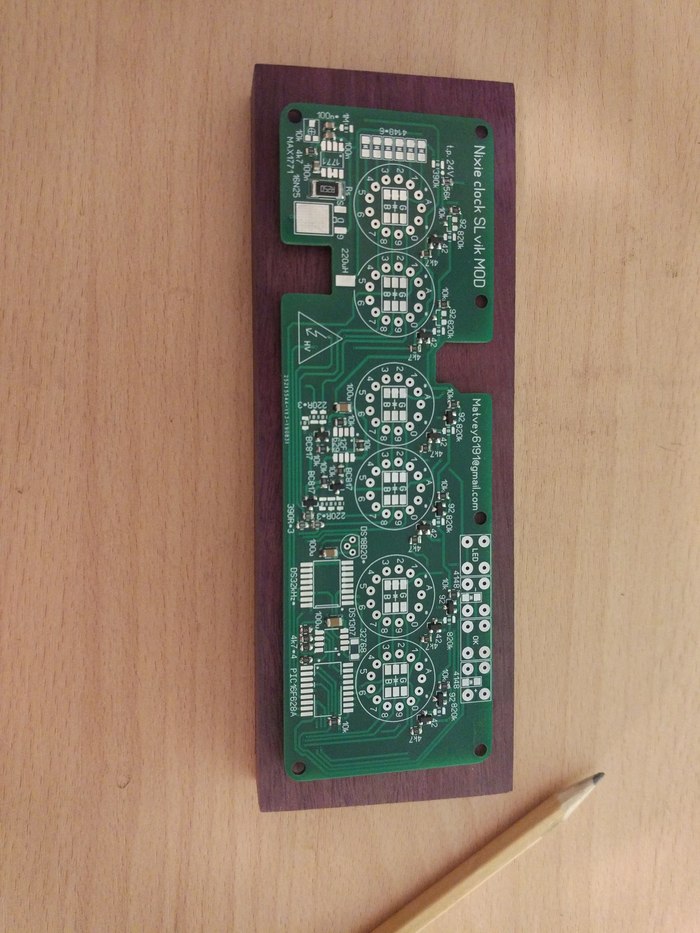

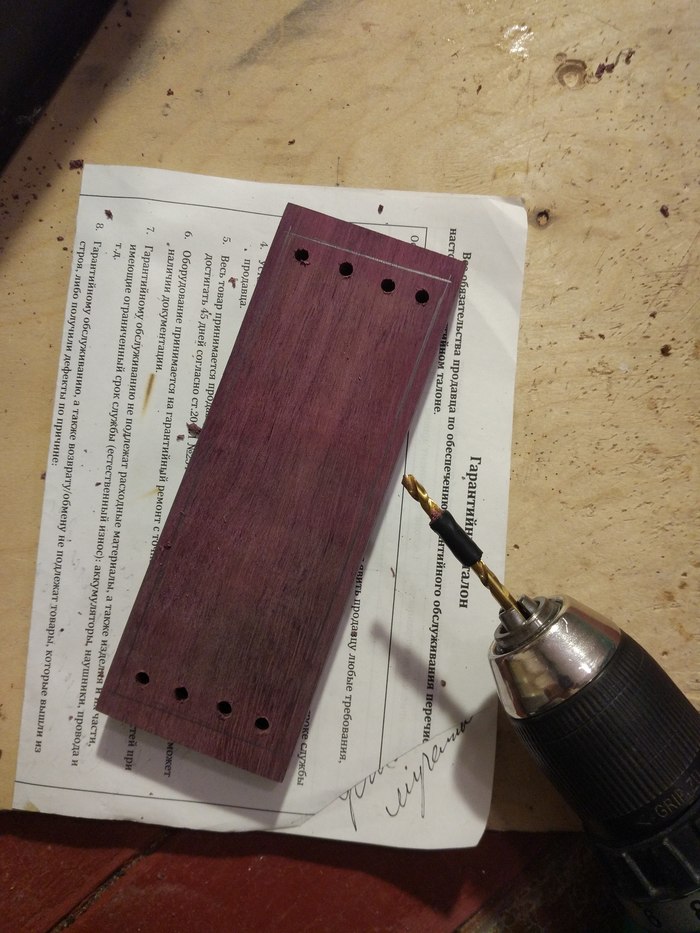

Разметка:

Убираю внутренности (тут не делал фото, но и так всё должно быть понятно):

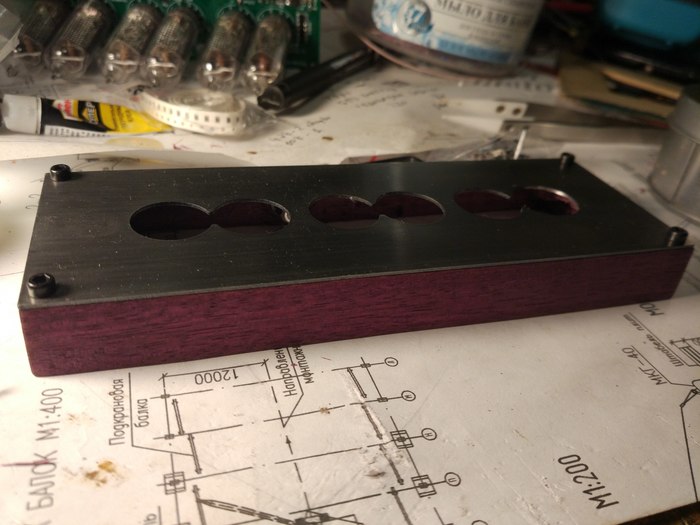

Закрепляю верхнюю крышку:

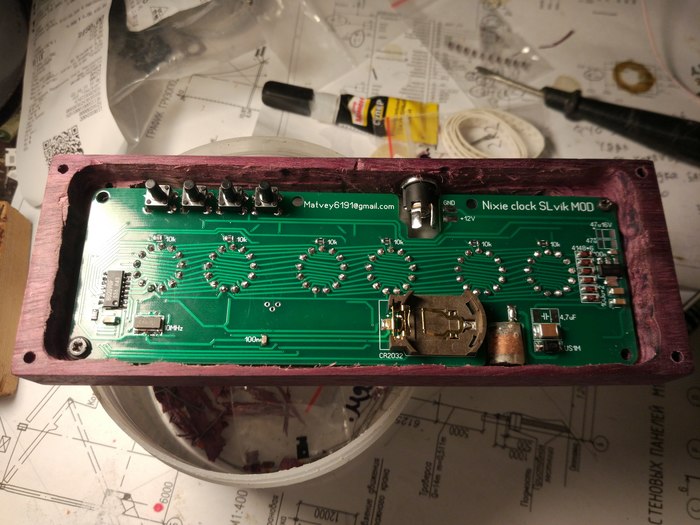

И плату часов:

Припаиваю разъём питания, ставлю батарейку для поддержания хода часов при отключении от сети и закрываю это всё нижней крышкой:

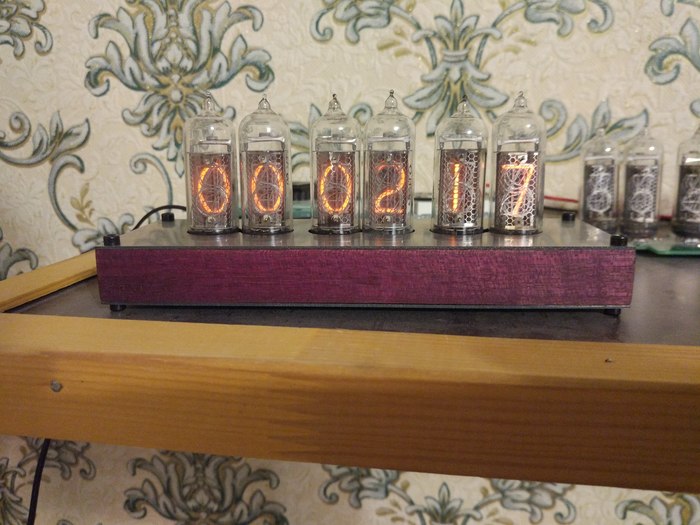

Вот результат:

Прошивка, схема и плата для самостоятельного изготовления, взятые мной за основу и долгое время дорабатываемые  - http://robocua.блогспот.com/2014/12/slvik-clock-vi.html

Почта - matvey6191@gmail.com

Не так давно я писал о том, что получил новые заводские платы для часов, а теперь пишу об их сборке.

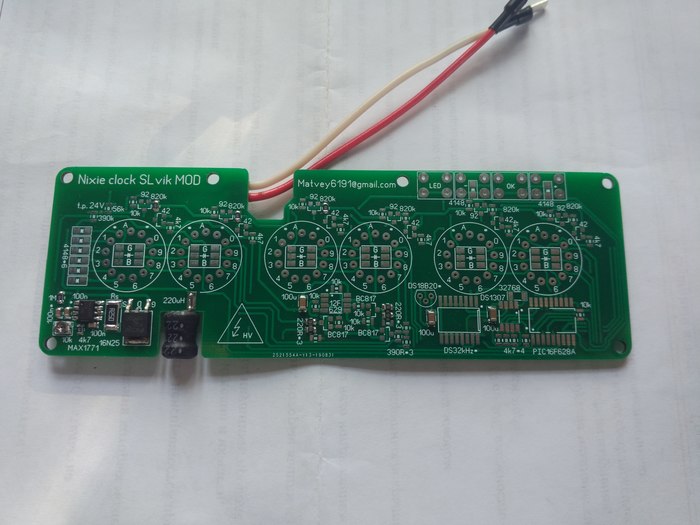

Пустые платы выглядят вот так:

Сверху - первая версия, снизу - вторая, с исправленными недочётами.
Паять заводские платы гораздо легче и, благодаря шелкографии, быстрее. Сначала собрал преобразователи на 5 и 170 Вольт:

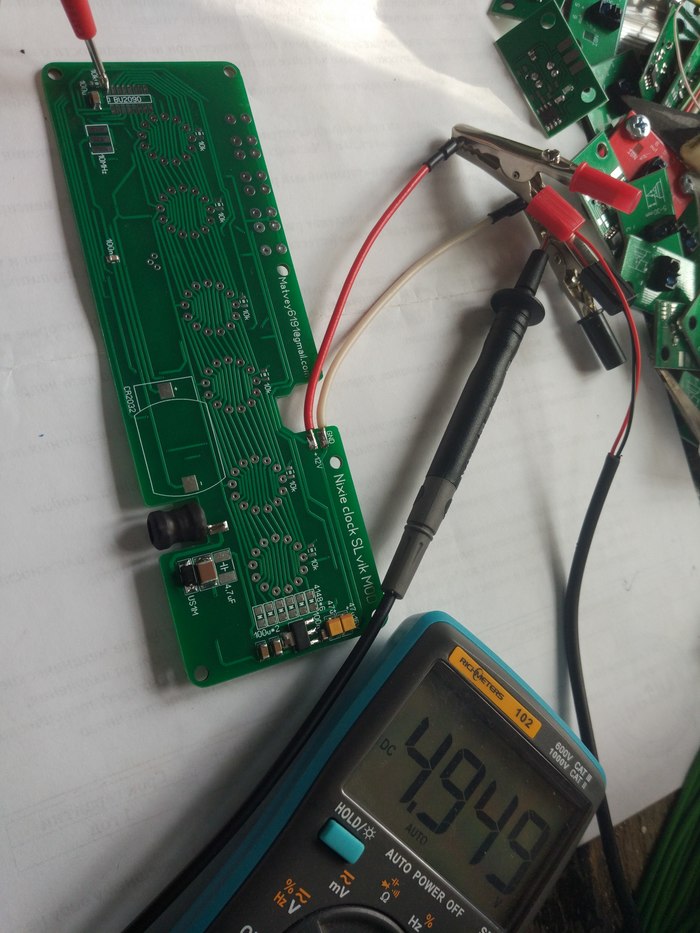

Проверка. В очередной раз китайский понимающий преобразователь выдаёт напряжение чуть ниже 5 Вольт, хотя и в пределах допуска:

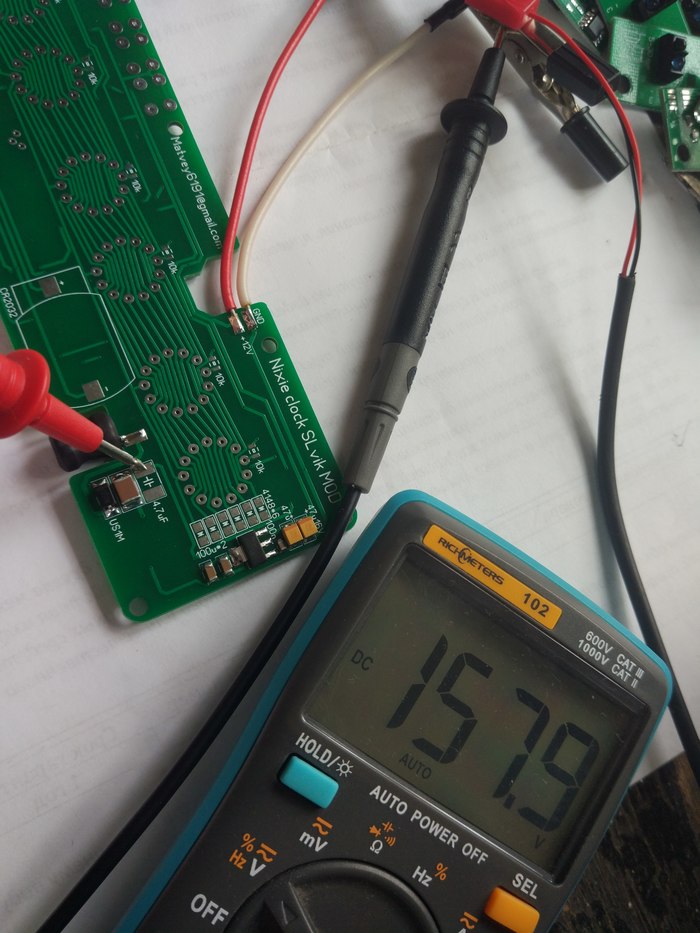

Высоковольтный преобразователь. После монтажа ламп это напряжение будет откорректировано подстроечным резистором на плате:

Пайка остальных деталей. Попутно собираются остальные платы - так удобнее:

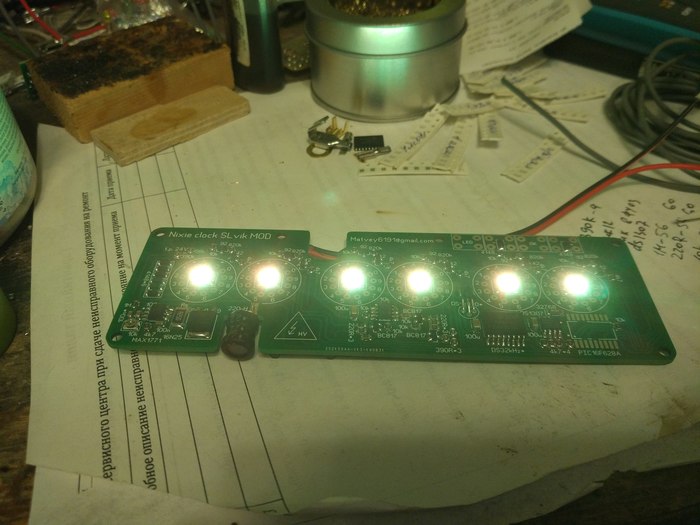

Затем - проверка подсветки:

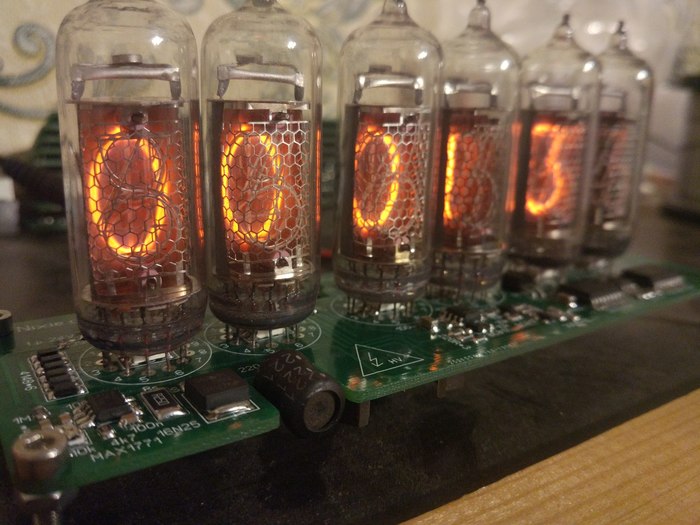

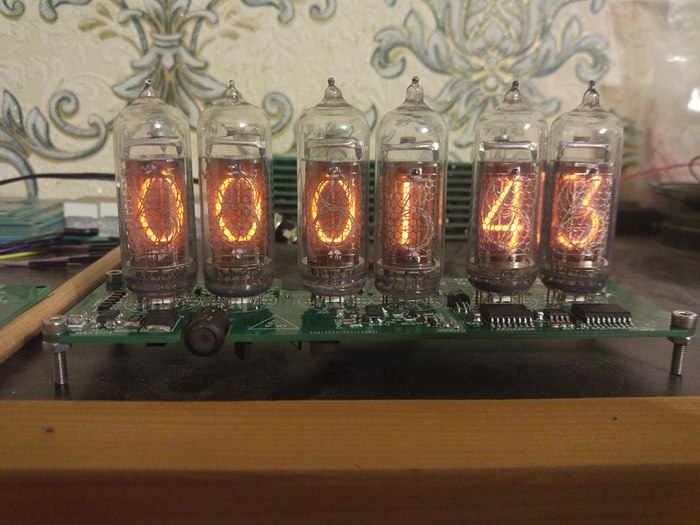

И готовое изделие:

Под другим углом:

И ещё:

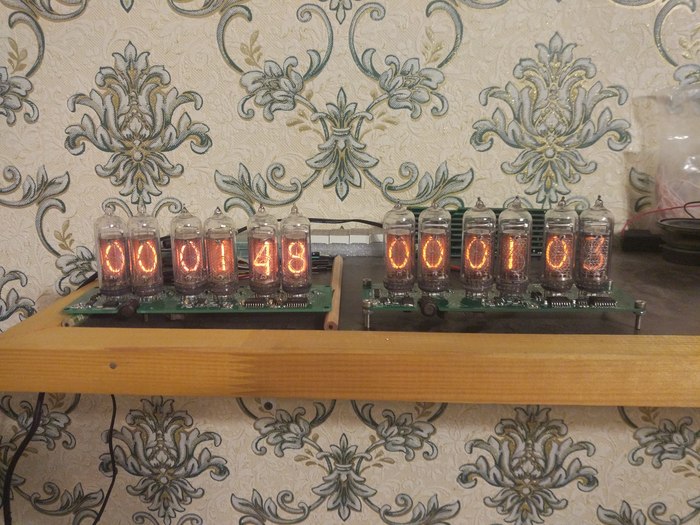

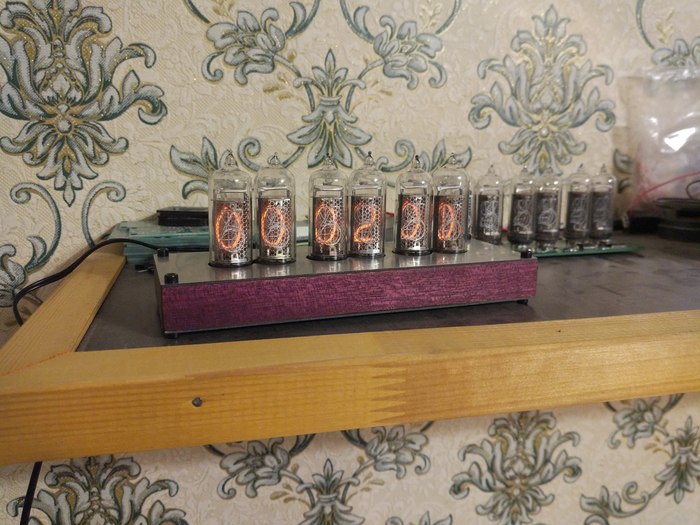

Сравнение с прошлой версией. Можно заметить, что одни часы ярче других - у них выставлены разные значение анодного напряжения:

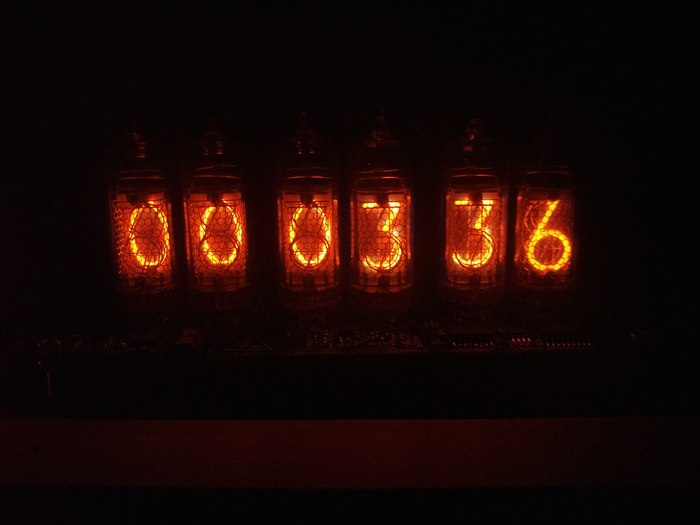

В темноте:

Благодаря применению заводской платы, компактным размерам и аккуратному внешнему виду, эти часы можно эксплуатировать даже без корпуса (разумеется, не касаясь платы при работе, дабы не получить удар током).
Сейчас у меня в планах собрать оставшиеся 9 часов, а затем - заняться корпусами.

Для тех, кому проект понравился - вот тут (http://robocua.blogspot.ru/2014/12/slvik-clock-vi.html) размещены все файлы для самостоятельного повторения: плата для изготовления ЛУТом в домашних условиях, схема и прошивка.

matvey6191@gmail.com

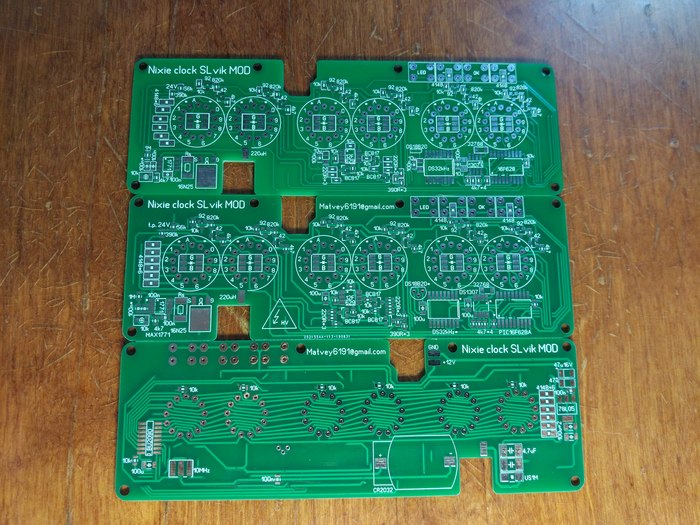

Итак, вот я и получил заказанные в Китае платы для своих часов. В этот раз были учтены ошибки прошлой версии и немного уменьшены размеры. Вот сравнение с первой версией:

Что нового:
- Заменил танталовые конденсаторы на керамические;
- Увеличил отверстия для установки кнопок;

- Исправил маркировку светодиодов;

- Исправил площадки под переменный резистор и датчик температуры;

- Перегруппировал некоторые элементы, избавился от пары дорожек и переходных отверстий;

- Поправил шелкографию, добавил больше надписей.

В планах: более детальная проработка платы, упрощение разводки, уменьшение габаритов.

В наличии на данный момент 10 пустых плат, наборы для сборки, готовые часы без ламп, полностью собранные часы.

На вопросы постараюсь ответить здесь или через почту - matvey6191@gmail.com
