Давно не брал я в руки шашек, но сейчас расскажу вам что-то интересное.

Этим "что-то" будет сказ про наших российских "производителей" и их цены прям заоблачных высот и про простых китайцев с приличным ценником. Поехали.

Достаточно давно у меня был пост про ESP8266 с интерпретатором JS. Я описал плату, показал как шить и вроде наигрался и успокоился, как вдруг на просторах великого и могучего "китайэкспресса" мне попалась на глаза платка на STM32F103RCT6 и STM32F103RET6.

Вот такого плана. И да, она реально такая маленькая.

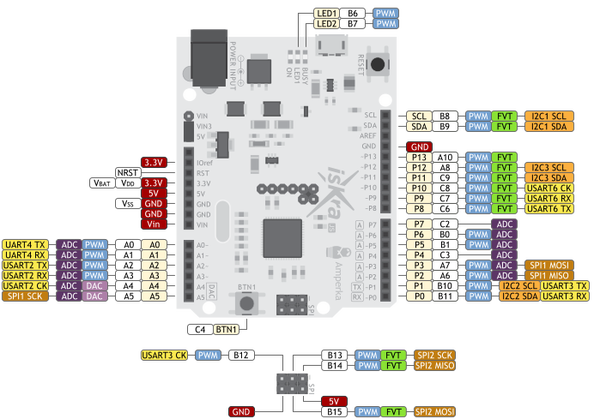

И тут я вспомнил что не так давно видел пост про IskraJS и припомнил ее тех. характеристики и характеристики оригинальной платы от Espruino. И знаете что? А то что плата от китайцев минимум в 4 раза дешевле "российской" и в 6 раз дешевле оригинальной. При идентичных параметрах с оригинальной, китайская плата даже еще меньше чем оригинальная Espruino Board. Контроллер у искры правда следующего поколения но это не повод накидывать 4 цены за плату.

В чем же подвох? Да нет его. За исключением отсутствующего встроенного прожигателя. Но с этим без проблем справился конвертер на PL2303 стоимостью 40 рублей. Но вместо него китайцы поставили часы реального времени и слот для "таблетки" :)

Что имеем в итоге? При равных возможностях и разном формфакторе переплачивать от 4 до 6 раз за схожую начинку глупо.

У китайцев плата с 512кб памяти стоит ровно столько же сколько и 256 и 128 и даже 64 кб памяти. Думаю, выбор очевиден.

Да и еще один немаловажный момент! Эта чудо-машинка стоит ровно столько же сколько Arduino MEGA. Количество пинов у этой платы на 1 меньше а в остальном она переплевывает ардуину на раз.

Перейдем к неинтересной части а точней к характеристикам :)

Контроллер 72мгц ARM 32 Cortex-M3

Память 64-512кб

Оперативка 8-64кб

51 портов ввода-вывода (почти как на Ардуине 2560) из которых 28 ШИМ, 16 АЦП, 3 USART, 2 SPI, 2 I2C, 2 ЦАП и 1 CAN шина

Если кому интересно более подробно ознакомится то вот ссылочки :)

https://www.espruino.com/EspruinoBoard/#pinout - тут почти все пины и описание.

http://s.click.aliexpress.com/e/JmQfyJu - ссылка на саму платку если кому интересно.

А теперь к еще более неинтересной теме.

Прошивка этой платы.

Честно говоря относительно прошивки esp8266 прошивка этой платы показалась мне простой как 5 копеек. Все очень подробно описано на странице самой прошивки https://www.espruino.com/Download т.ч. думаю проблем у вас не возникнет :) Ну а если возникнет то милости прошу в пост :)

На этом я закругляюсь :) Всем хорошего вечера, быстрых компиляций и доставок бед промедлений :)

Надеюсь хоть кому-то этот пост будет полезен :)

Доброго всем времени суток. Вчера мне пришел девборд NodeMCU v3 с 4мб флеш памяти от китайского продавана (ссылка будет в конце поста). Предустановленный на данный девборд интерпретатор LUA меня совсем не устраивал и я решил поставить интерпретатор JS Espruino.

Сначала пройдемся немного по характеристикам самого NodeMcu v3.

поддержка WiFi протоколов 802.11 b/g/n

Wi-Fi Direct (P2P), soft-AP

встроенный стек TCP/IP

встроенный TR переключатель, balun, LNA, усилитель мощности и соответствие сети

встроенный PLL, регуляторы, и система управления питанием

выходная мощность +20.5 дБм в режиме 802.11b

поддержка диверсити антенн

SDIO 2.0, SPI, UART

STBC, 1×1 MIMO, 2×1 MIMO

A-MPDU & A-MSDU aggregation & 0.4μs guard interval

4 мегабайта Flash памяти

пробуждение и отправка пакетов за время до 22 мс

Номинальное напряжение: 3,3 В

Входное напряжение: 3,7–20 В

Максимальный потребляемый ток: 220 мА

Модуль имеет 11 портов ввода-вывода общего назначения.

Некоторые из портов имеют дополнительные функции:

D9, D10 — UART

D1, D2 — I²C/TWI

D5–D8 — SPI

D1–D10 — выходы с ШИМ (PWM)

A0 — аналоговый вход с АЦП

Размеры платы 58х32мм.

А теперь перейдем к черной магии, т.е. к прошивке Espruino.

Для начала нам понадобится установить несколько полезных программ на наш компьютер.

Git - https://git-scm.com/download/win/

Python 2.7 - https://www.python.org/downloads/windows/

При установке Python не забудьте поставить галочку "Add python.exe to PATH"

Поискать свежую прошивку под нашу ESP8266 в ветке форума от юзера с ником tve - http://forum.espruino.com/conversations/279176/ (на данный момент самая свежая это 1v86 прошивка).

Советую положить распакованную папку с прошивкой на рабочий стол и переименовать ее например в espruino.

Подготовительная работа закончена. Начинаем работать с терминалом (при условии что Git и Питон вы уже установили). Все команды для терминала под Windows.

> cd desktop

> git clone https://github.com/pyserial/pyserial

> cd pyserial

> python setup.py install

Этими командами мы перейдем на рабочий стол и клонируем репозиторий pyserial на него. Потом переходим в папку pyserial и запускаем сетап.

> cd ../

> git clone https://github.com/themadinventor/esptool

> cd esptool

> python setup.py install

Качаем esptool на рабочий стол, заходим и запускаем сетап.

Далее заходим в Диспетчер устройств и находим на каком COM порте у нас висит устройство. В моем случае это COM5.

Порт мы узнали значит пришло время прошить девборд.

Заходим в папку с прошивкой из терминала

> cd espruino

И прежде чем шить очистим флеш память устройства от старой прошивки. И затем уже прошить!

> python "../esptool/esptool.py" --port COM5 erase_flash

> python "../esptool/esptool.py" --port COM5 --baud 115200 write_flash --flash_freq 80m --flash_mode qio --flash_size 32m 0x0000 boot_v1.5.bin 0x1000 espruino_esp8266_user1.bin 0x3FC000 esp_init_data_default.bin 0x3FE000 blank.bin

Не забудьте указать свой ком порт для устройства и версию бутлоадера из папки с прошивкой (в данном случае boot_v1.5.bin)!!!

После последней команды консоль будет некоторое время работать (если все правильно конечно) и отвечать примерно следующее:

Connecting...

Erasing flash...

Wrote 3072 bytes at 0x00000000 in 0.3 seconds (79.8 kbit/s)...

Erasing flash...

Wrote 438272 bytes at 0x00001000 in 43.4 seconds (80.7 kbit/s)...

Erasing flash...

Wrote 1024 bytes at 0x003fc000 in 0.1 seconds (83.6 kbit/s)...

Erasing flash...

Wrote 4096 bytes at 0x003fe000 in 0.4 seconds (83.4 kbit/s)...

Leaving...

Если все так то у вас прошит интерпретатор JS! Поздравляю! Можно запилить первый скетч.

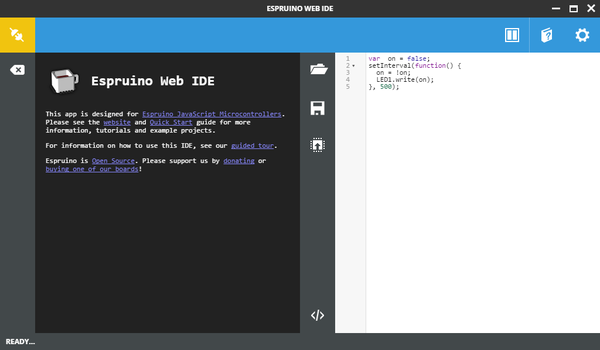

Для этого нам понадобится Espruino Web IDE для Хрома - https://chrome.google.com/webstore/detail/espruino-web-ide/b...

Открываем IDE и коннектимся к нашему девборду.

Пишем простенький блинк в правой части IDE.

var on = false;

setInterval(function() {

digitalWrite(D2,on = !on);

}, 500);

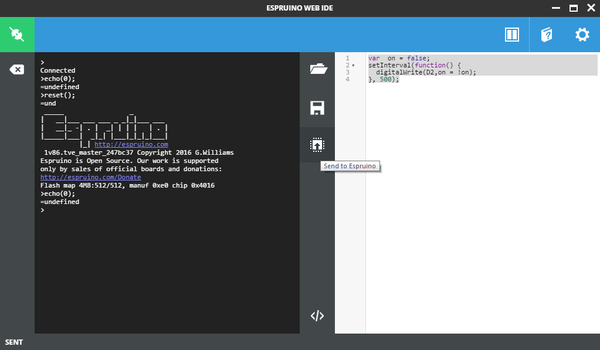

И прошиваем все это дело в энергозависимую память.

Если все сделано правильно то светодиод синего цвета на плате будет включаться/выключаться с периодичностью раз в 500мс.

Более подробно ознакомится с интерпретатором можно тут - http://www.espruino.com/Reference

C самим языком и правилами хорошего тона можно познакомиться на старом добром ресурсе - http://javascript.ru/

А купить NodeMCU v3 всего за 2.8$ можно по этой ссылке - http://ru.aliexpress.com/item/V3-Wireless-module-NodeMcu-4M-...

Всем удачных компиляций и быстрых доставок с али!

З.Ы. Будет комплект постов про этот девайс и сборку одного подарка на его основе.
