Необычный шушпанцер 2 мировой
Впервые такую машину я увидел в игре Company of Heroes. Оказывается действительно были такие РСЗО (реактивная система залпового огня) у немцев, типа советских "Катюш", но калибр почти в 4 раза больше, а дальность стрельбы наоборот примерно в 4 раза меньше.
Для механизированных частей Вермахта была разработана версия schweres Wurfgeraet 40 (Holz), которую можно было крепить на полугусеничные бронетранспортеры. Самой распространенной модификацией был полугусеничный бронетранспортер Sd.Kfz.251/1 с установленными на бортах шестью метательными аппаратами для стрельбы 280-и и 320-и миллиметровыми реактивными минами. Название подобной артиллерийской системы — Mittlerer Schutzen-panzerwagen mit Wuhrfrahmen или Wurfrahmen 40. На каждом борту корпуса бронетранспортера было размещено по три контейнера с реактивными снарядами. В вертикальной плоскости контейнеры наводились (задавали угол возвышения) в диапазоне +5°… +40° при помощи спец. механизма наведения. Наводку в горизонтальной плоскости обеспечивали поворотом машины.
для более точного наведения по горизонтали на броне моторного (силового) отделения имелись два 400-миллиметровых штыря, облегчающих установку бронетранспортера в заданном положении оси ведения огня. Сами пусковые установки производились компанией «J. Gast AG» (Берлин). Фугасные 280-миллиметровые снаряды Wurfgranate (WGr) 42 имели боевой заряд весом около 40 кг, а 320-миллиметровые зажигательные снаряды содержали 50 литров бензиновой горючей смеси, которая по своему составу была близка к напалму. Как правило, фугасные снаряды размещали в металлических транспортных контейнерах, а зажигательные снаряды в деревянных, одновременно служащими направляющими. На электрозапалы мин электрические сигналы подавались с устанавливаемого в кабине пульта. Сектор обстрела обеспечивался за счет разворота корпуса бронетранспортера.
Дальность стрельбы фугасным снарядом (Sprenggranate) с передвижной пусковой установки – 1,9 тыс. м, а зажигательными снарядами (Flammgranate) составляла 2,2 тыс. м. Для полного залпа необходимо 10 секунд. В большинстве случаев боекомплект составляли пять 280-мм ракет и одного 320 мм снаряда или по три обоих видов. На бронетранспортеры Sd.Kfz.251/1 в качестве вспомогательного оружия устанавливалось до двух 7,92-миллиметровых пулеметов MG 34 (MG 42). Боекомплект составляет 2010 патронов. Боевой вес БТР в варианте самоходной установки – до 9140 килограмм. Расчет подобного бронетранспортера состоял из 7 чел.
В жаргоне немецких солдат эта установка получила названия Stuka zu Fuß (то есть «пеший Ju 87») и Heulende Kuh («Мычащая корова»)
Также в небольших количествах для производства таких самоходных реактивных минометов использовались трофейные французские танкетки Рено UE (вооружались четырьмя ракетами, при этом направляющие располагались по бортам попарно либо все на корме) и танки Hotchkiss H35 (вооружались четырьмя ракетами по две ракеты побортно). Аналогичным образом немцы оборудовали некоторое количество захваченных американских бронетранспортеров M3.
Существует видео, но короткое и не особо наглядное, поэтому не стал добавлять.
Показать полностью
3
Самый плохой пистолет в мире
Познакомив читателей группы с бесшумным револьвером, произведенным сумрачным тевтонским гением (https://pikabu.ru/story/besshumnyiy_revolver_psdr_3_ili_son_...), решил познакомить вас и с самым отвратительным пистолетом ХХ века, который когда либо производился промышленно. Этот пистолет был разработан Императорской Армией Японии для того, чтобы упростить производство своего предшественника - Nambu Type 14 (образца 1925 года) и улучшить его характеристики
Как ни странно, но он оказался более тяжелым, трудоемким в производстве, имел большее количество деталей и меньшее количество патронов в магазине, чем предшественник. Этот пистолет выглядит так, как будто его производством занималось не промышленное предприятие, а мужик с рашпилем.

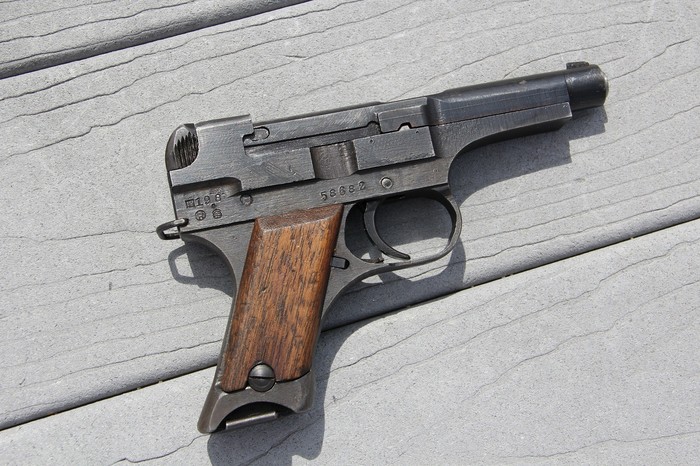

Встречайте - Nambu Type 94 (образца 1934 года)

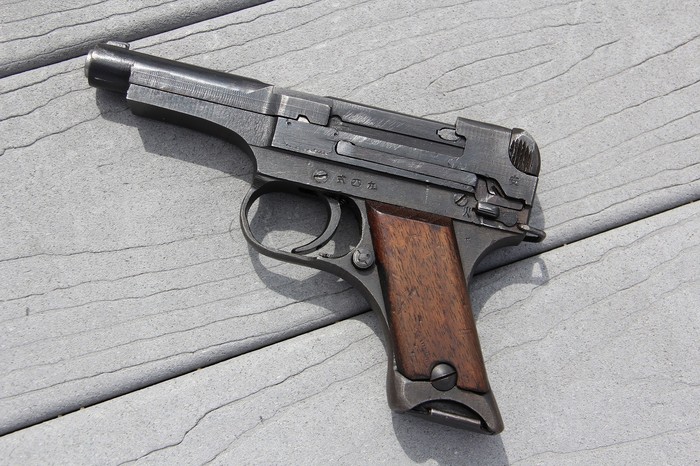

Данный пистолет отличался крайне отвратительной эргономикой и плохо лежал в руке.

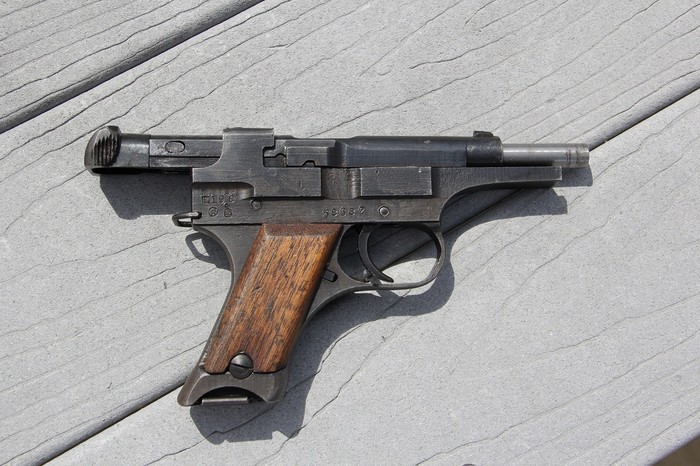

У большинства этих пистолетов мушка и целик были произведены кривыми руками и располагались несоосно, благодаря чему их нельзя было использовать для прицеливания.
Этот пистолет было небезопасно хранить с патроном в патроннике - ударниковый механизм было невозможно спустить после того, как патрон оказался в патроннике, а открытая боевая пружина, проходящая по левой стороне, приводила к выстрелу при попытке положить левой стороной вниз или поместить в кобуру со снятым предохранителем

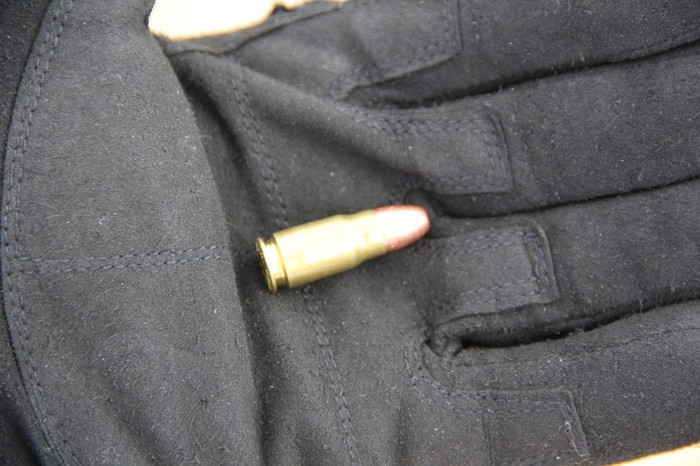

Он использует значительно более слабый боеприпас, чем все служебные пистолеты тех же годов - 8x22мм. В магазин этого пистолета помещается всего 6 патронов.

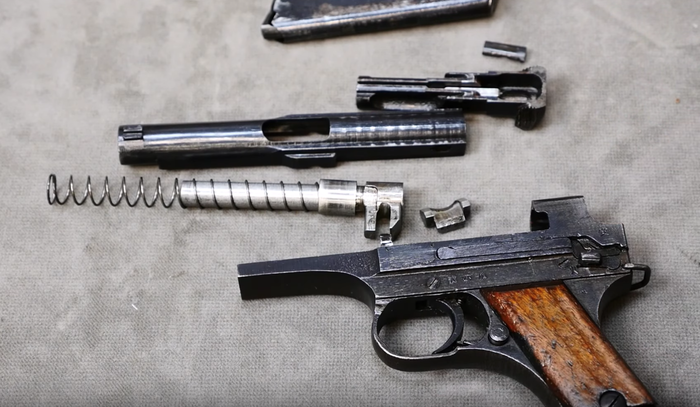

Разборка пистолета была достаточно затруднена - для снятия фиксатора затвора надо было отвести затвор в крайнее заднее положение, зафиксировав его руками в этом положении, засунуть палец внутрь затворной рамы и отжать ударник, а потом из того же положения - выдавить другим пальцем фиксатор затвора. Если в процессе разборки не отжать ударник, то разборка могла привести к повреждению и фиксатора и ударника.
Показать полностью
6
Бесшумный револьвер PSDR 3 (или сон разума рождает чудовищ)

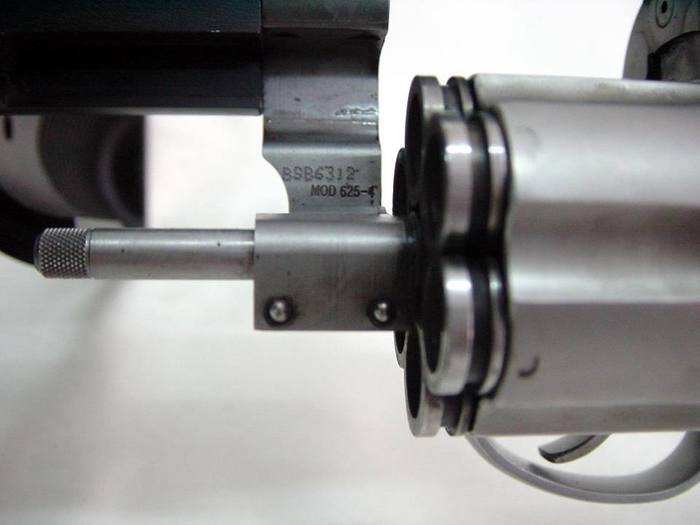

Джо Петерс из немецкой компании Peters-Stahl создал то, что он назвал "единственным настоящим бесшумным револьвером в мире". (Видимо, он ничего не знал про существование револьвера Нагана да и более современного ОЦ-38). По его словам, он создал его для немецких полицейских. Создано это устройство на основе вполне обычного S&W model 625, использующий патрон .45ACP или .45Auto Rim, но внешний вид этого убер-гана безусловно внушает...
Схематическое устройство
Показать полностью
7
Это не кравчучка и не миксер
это новые "достижения" укрооборонпрома))
экспонаты с киевской выставки "Зброя та безпека-2017" , изображают самодельные станки для пулемётов
Показать полностью
2
Курдский бронетрактор
Курдский родственник украинского мухожука( https://pikabu.ru/story/mukhozhuk_v_detalyakh_5401114 ), намного более толковый и осмысленный так как делали его не ради "проявления патриотизма". Вооружён, как можно заметить, данный агрегат башней от БМП-1 так что в качестве машины огневой поддержки более-менее пригоден.
Показать полностью
1
Мухожук в деталях
В довесок к https://pikabu.ru/story/zalizniy_kapit_5399583
Вид в профиль:
Люк механика-водителя
Место механика-водителя
Вход в десантное отделение, на заднем плане - фотопруф того, что это чудо экспонируется на выставке "Зброя та безпека".
Десантное отделение
Такая уняняняшка...
Показать полностью
6
Залiзний Капiт
Вот такое... эээ... такое было представлено в Киеве на выставке "Зброя та безпека". В основе просматривается сельскохозяйственный трактор Т-150, "броня" судя по размерам "панциря" защищает только от погодных условий.
