Решил опробовать себя в кожевном ремесле, и пока жду инструменты и материал, решил собрать шорник из того что нашёл у себя в закромах) Собран из кроватной ламели, фурнитуры микрофонной стойки и тиктоковских ламп, струбцины настольной лампы, уголка и мебельной петли, пружинка от шланга для кальяна) Думаю будет удобно, так как крутится и фиксируется в любую сторону.

Место действия: Красноярск. Время: позавчера/вчера/сегодня

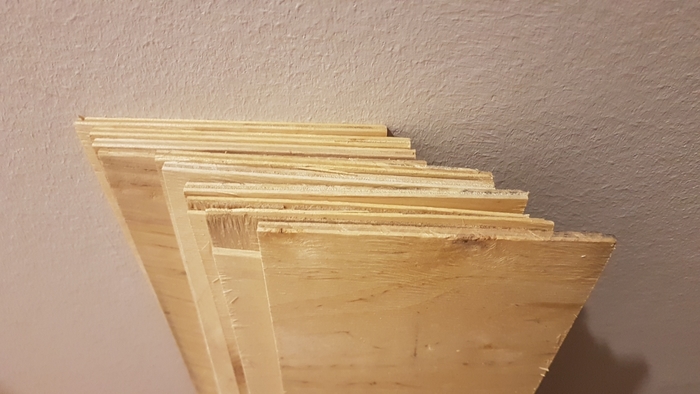

Попался мне на местном варианте Авито интересный лот

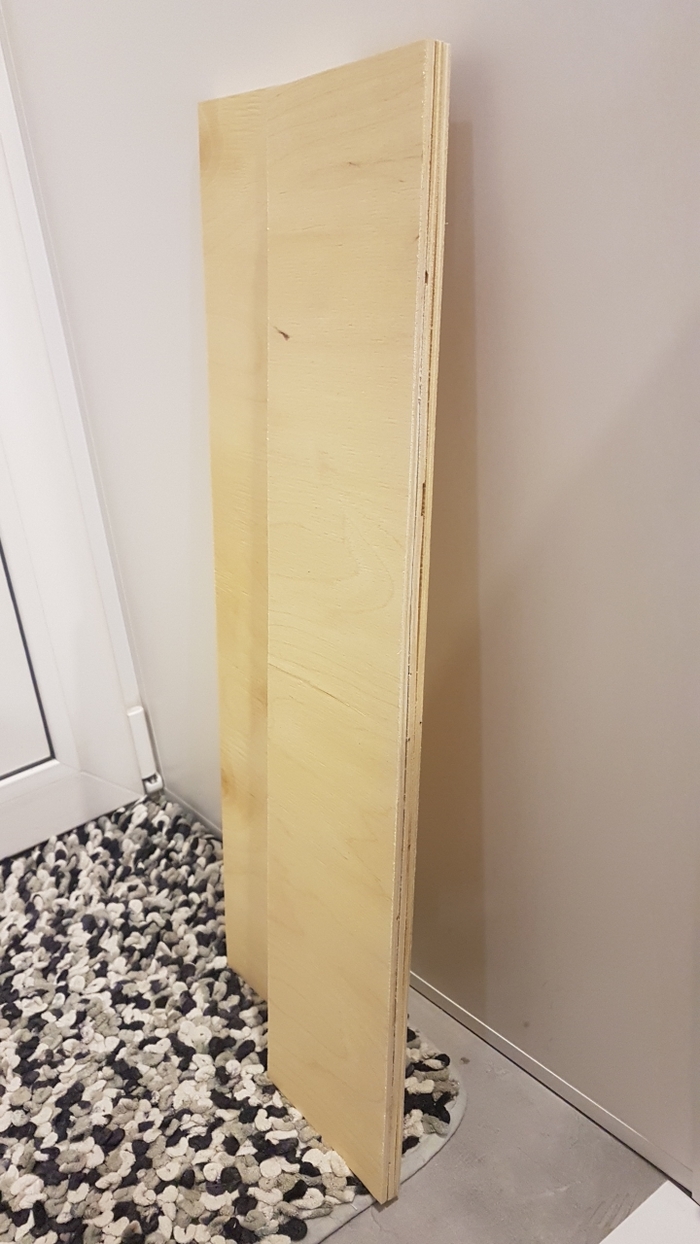

Кхм, а ведь можно так себе и шорного пони запилить за совсем не дорого. Купим, склеим в несколько слоев и будет супер. Берем.

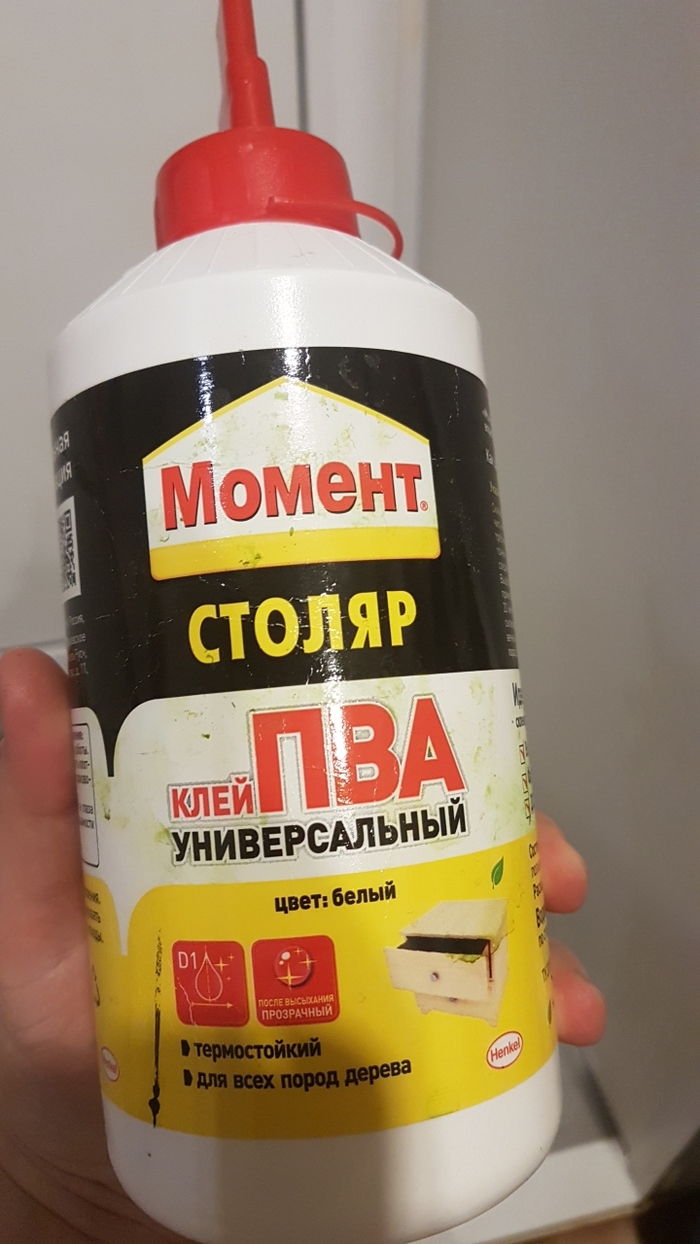

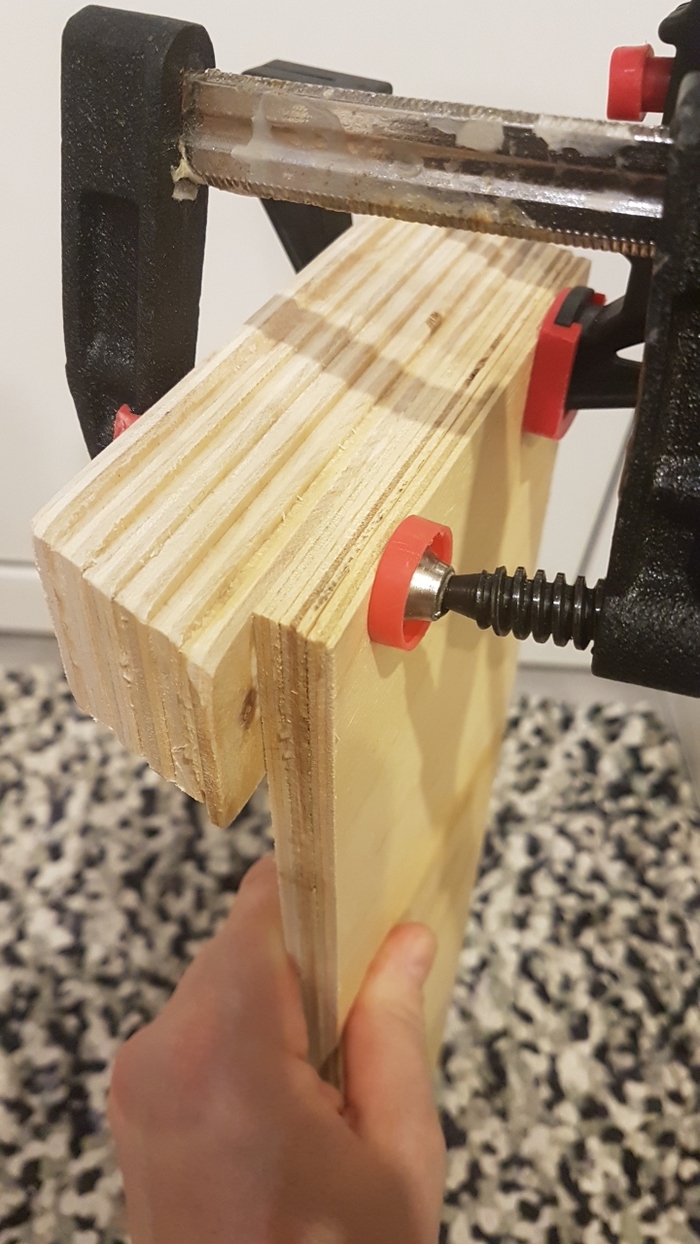

Клеим в 3 слоя на ПВА

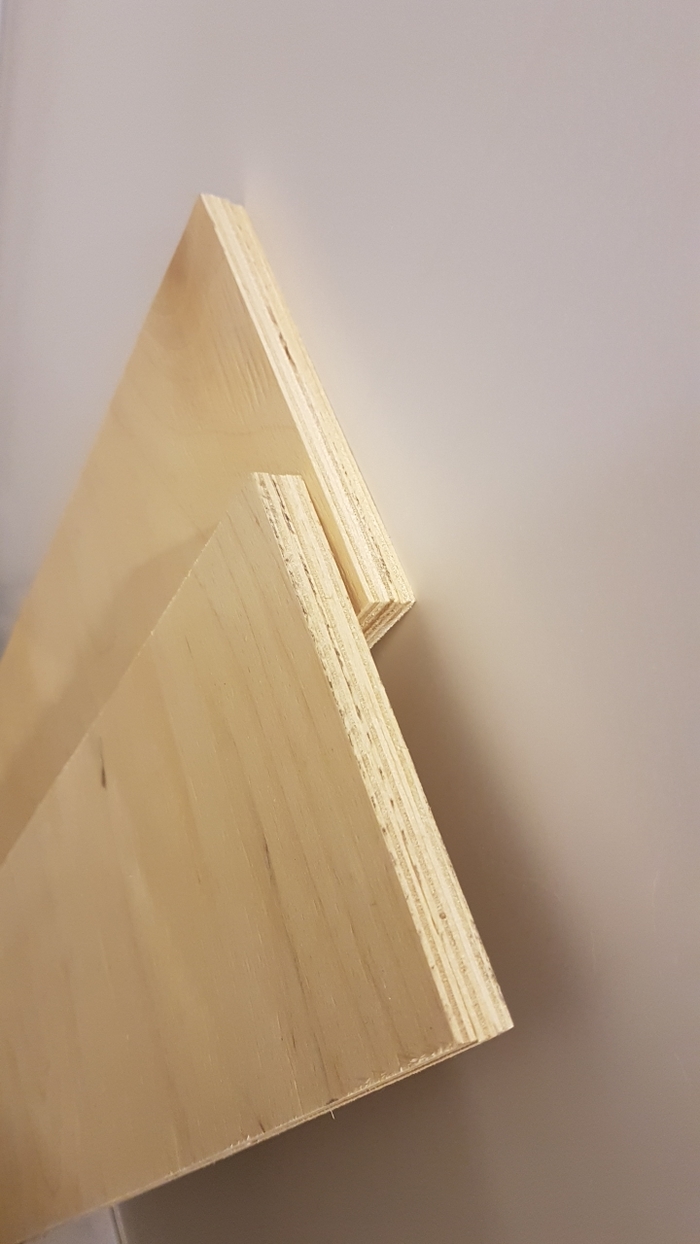

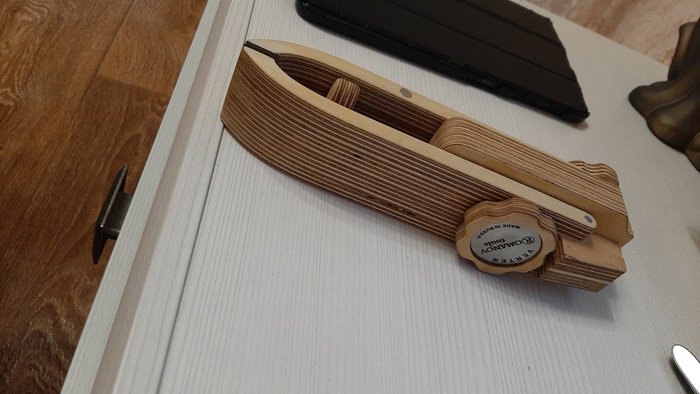

Склеила три таких листа, при декларированной толщине фанеры 4мм, итоговая толщина склеенных листов варьировалась от 1,4см до 1,6см. Мистика.

Один из трех листов распилила, на сборку элемента для наклона тисков в вертикали и вращения в горизонтали относительно станины.

На губы тисков распилила один тонкий лист фанеры, получилось по шесть прямоугольников на каждую губу. Склеила лесенкой и подшкурила

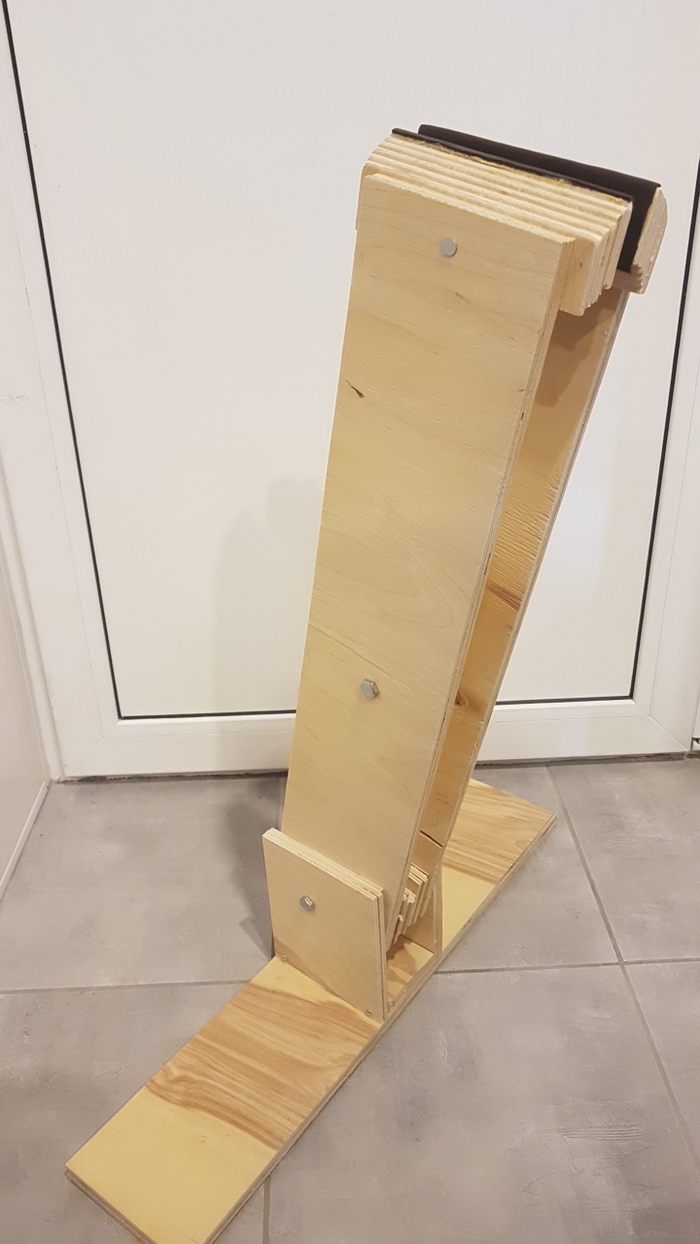

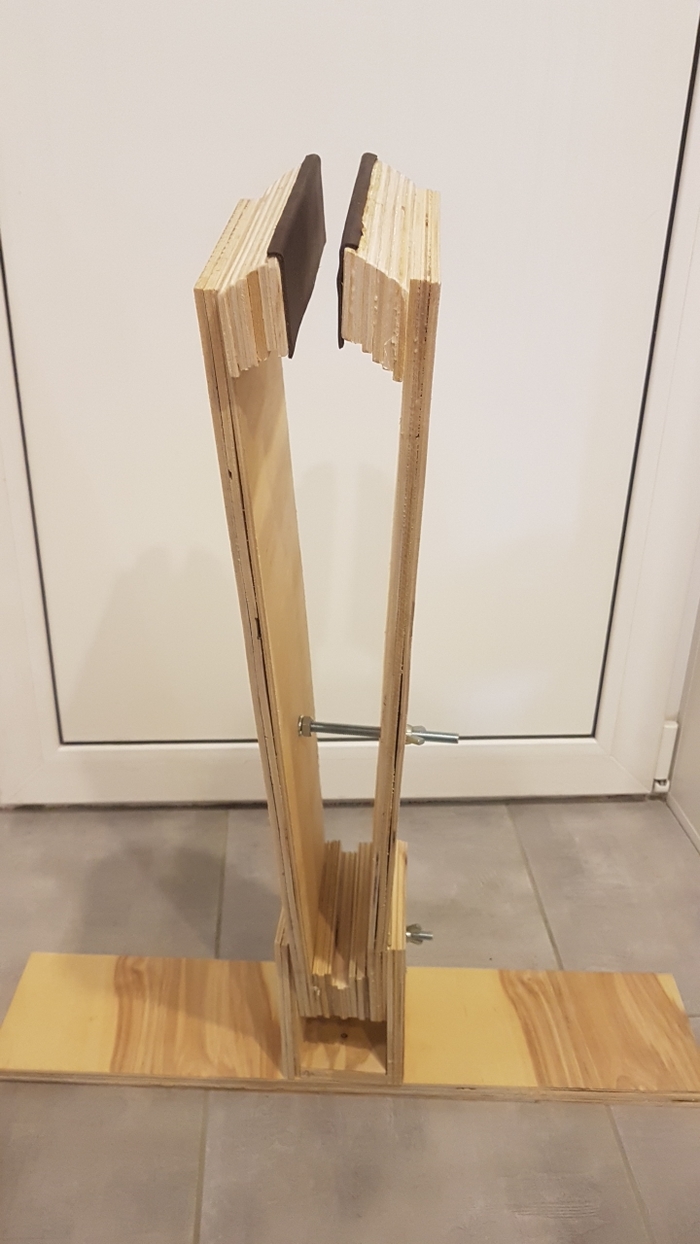

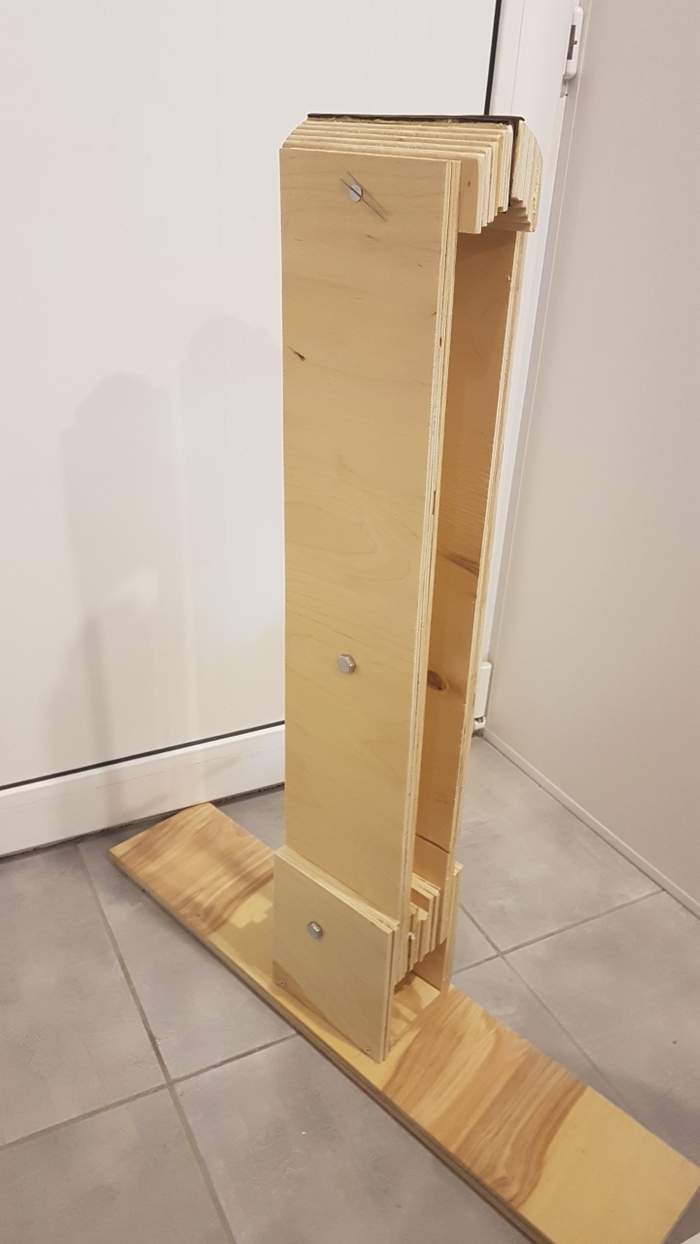

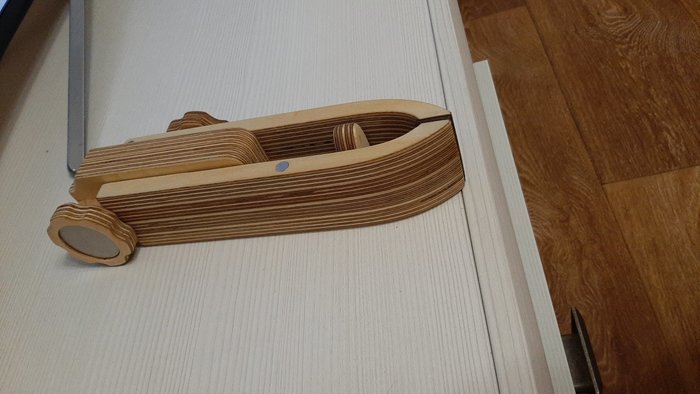

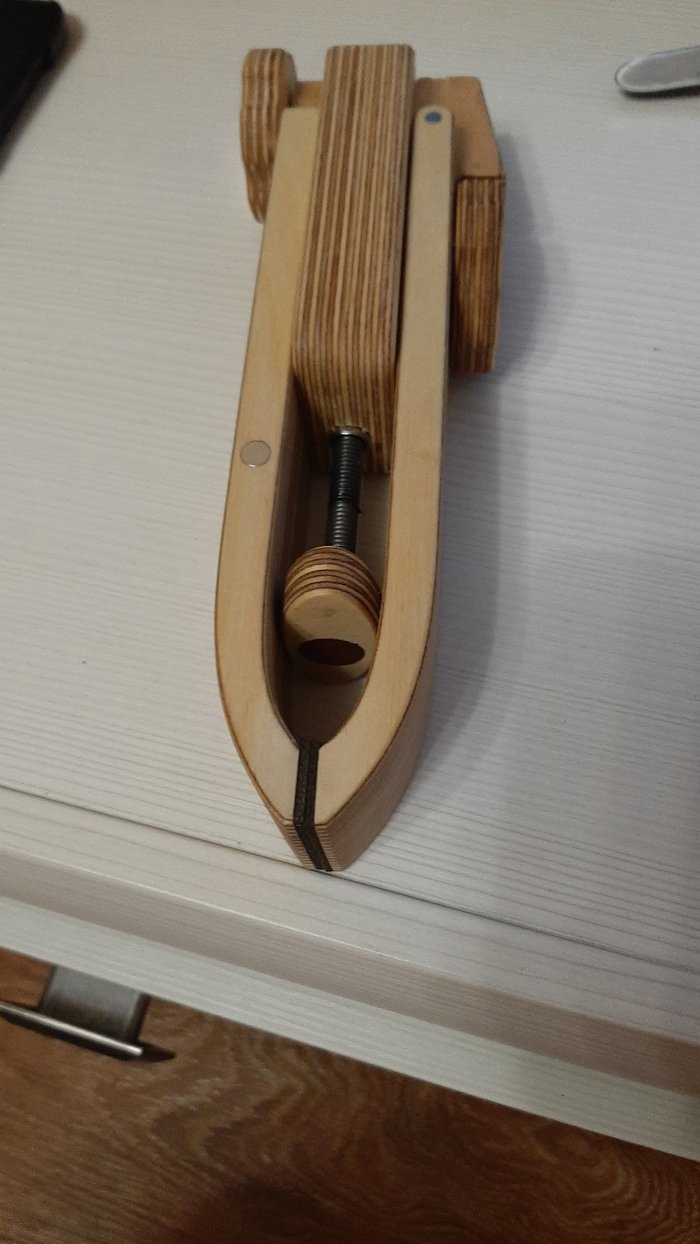

Ну и высверлила пару отверстий под болты. Собрала. На боковины магниты для иголок.

Общие затраты: 45р- фанера, 40р - 2 болта М8 длинной 120мм. Клея потрачено примерно 1/4 банки, это рублей 70. Гайки-барашки, винт для крепления станины были в наличии, но даже если их покупать, то вопрос цены 20-30 рублей. Итог: стоимость изготовления не превысит 200р и пару вечеров времени.

Спасибо что заглянул в данную статью. Как ты уже понял,  речь сегодня пойдет о моем опыте в мастерстве кожевенного инструмента - шорного пони. Если честно, то он был сделан с одной лишь целью - наглядно показать, что если ты новичок в кожевенном деле и тебе не охота тратить деньги, то на первых своих шагах в кожевенном деле, некоторые вещи можно заменить на самоделки. Но повторюсь - только в самом начале - профессиональный инструмент все равно придется закупать, траться, как и во всех делах. Итак начнем.

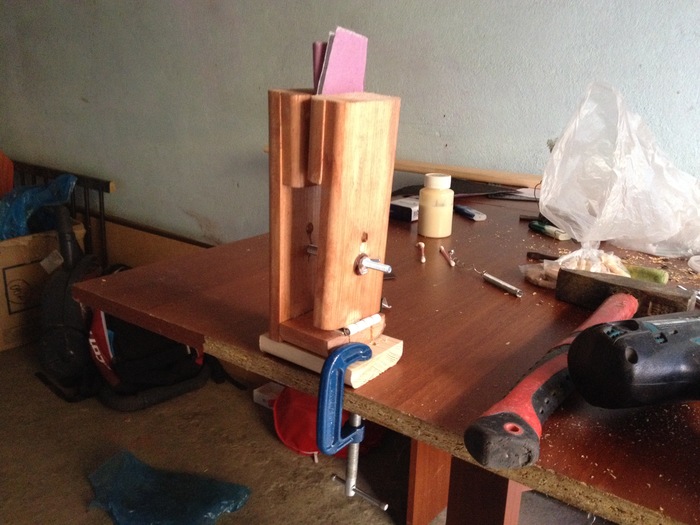

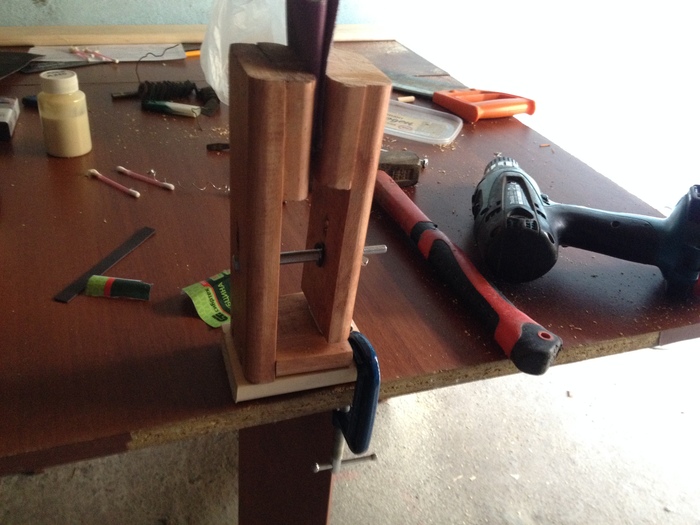

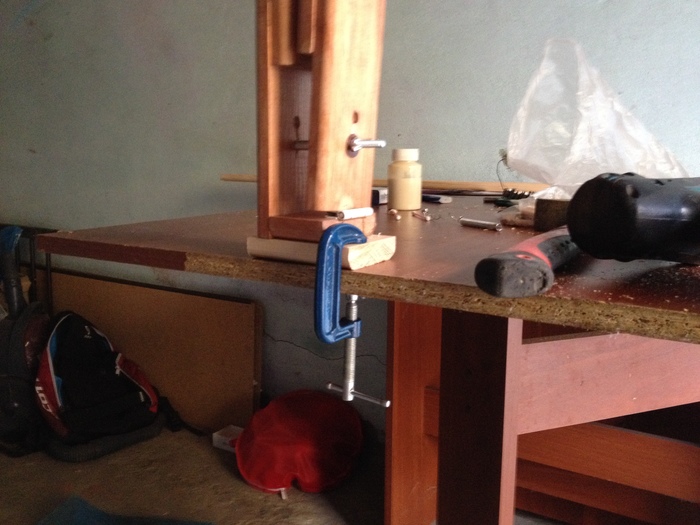

Шорный пони размером 20 см на 7 см. Инструмент сделан за 60 минут и было потрачено на него ( без учета сверл, струбцины ) примерно 80 рублей. Вот что получилось

Это пробная модель. На эстетику и красоту внимание не обращал. Теперь ,  после того как он готов, я могу наглядно видеть, что нужно скорректировать ,  что добавить, а что убрать. Следующий вариант будет намного лучше. Теперь подробней.

Что было куплено:

1. Доска купленная в столярке  2 метра и размерами 7 см на 1.8 см толщина - 130 рублей

( но ушло на изделие всего 60 см )

2. Чопик ( используется в мебельной фурнитуре ) 10 штук  - 5 рублей

3. Болт с пружиной и барашком для закручивания - 15 рублей

Понадобится:

1. Струбцина - в магазине видел за 213 рублей.

2. Сверло

3. Нажевка

4. Навесик небольшой

5. Шуруповёрт

6. Клей по дереву,  но я использовал A240

7. Морилка - тут я использовал цвет-дуб.

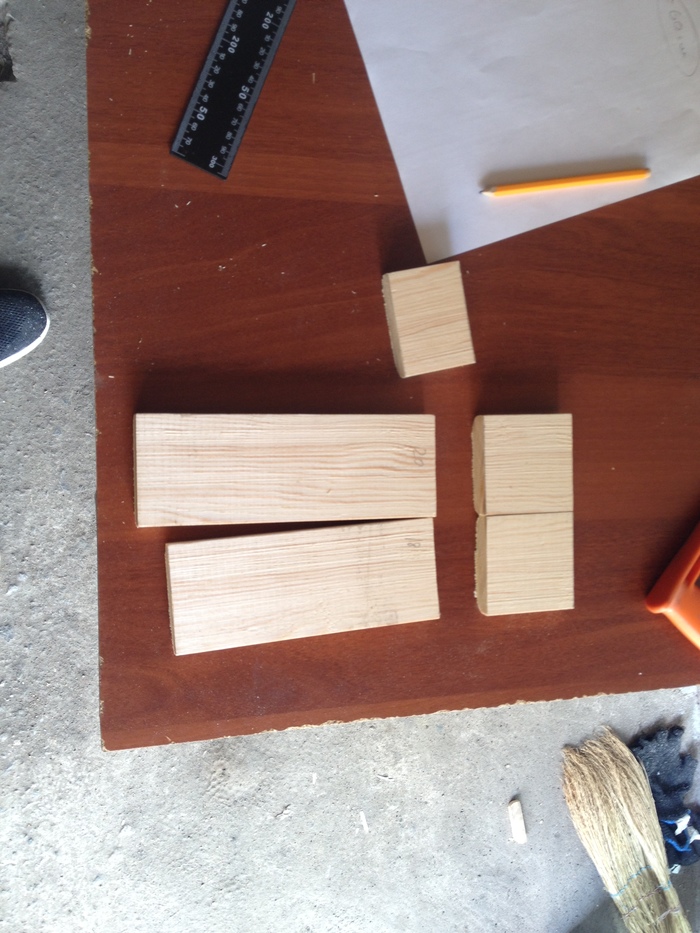

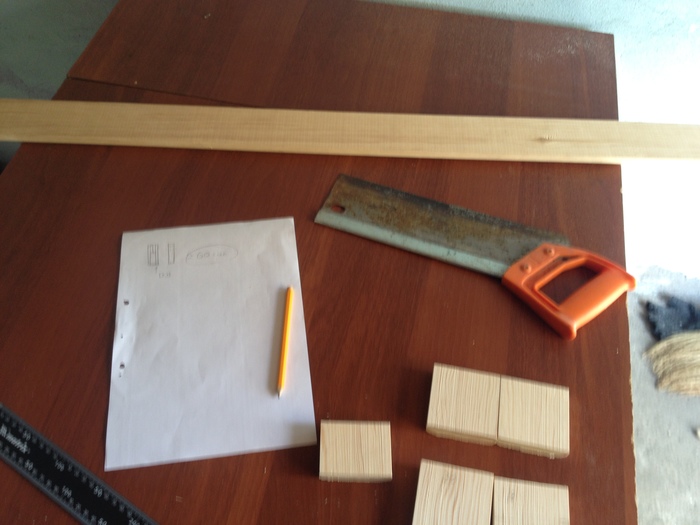

Первым дело нарезал все элементы изделия.

1 элемент - 20 см

2 элемент 18 см ( это элемент на который крепится навес - его надо делать еще короче, т.к навес немного делает выше этот элемент)

3 и 4 элемент ( губы шорника ) - по 7 см каждые.

5 элемент нижняя часть около 6 см.

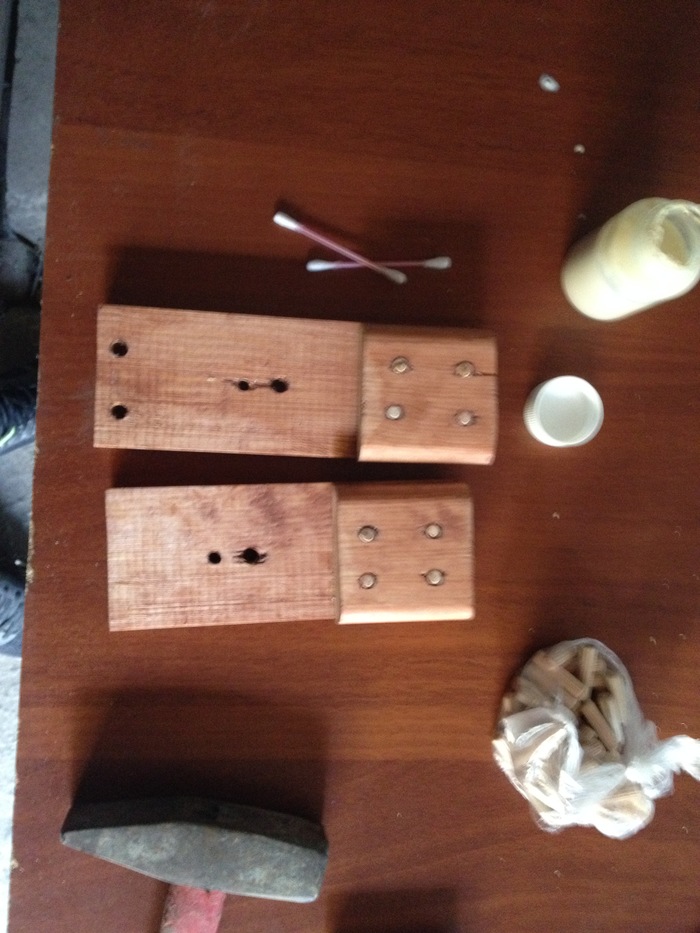

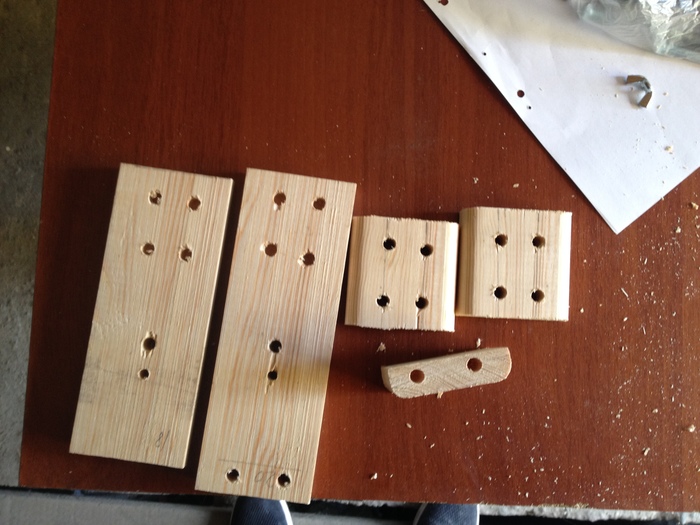

Сделал отверстия под чопики. По середине больших элементов это один из косяков - первое отверстие под болт сделал не тем сверлом - пришлось делать еще одно.

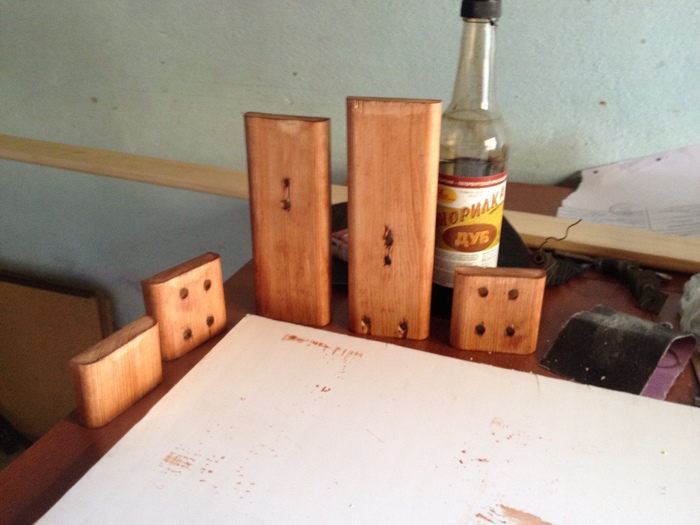

Нанес 2 слоя морилки дуб. Дождался пока высохнет и стал собирать .

Нанес клей в отверстия и на места где будут соединятся элементы . После чего все соединил ( увидел все свои косяки - например ,  забыл,  забыл что прежде чем крутить саморез на таких тонких элементах, нужно сначала пройти тонким сверлом, для того что бы не лопнула доска)

Доделал шорного пони и, как и обещал, пишу вторую часть.

Первым делом по советам из комментариев к первой части переделал губки - сделал их тоньше и сужающимися кверху. Получилось в целом лучше, чем в прошлый раз, и теперь шить удобнее (попробовал шить с первым вариантом губок и понял почему широкие губки неудобны).

У меня было несколько вариантов конструкции шарнира, сначала хотел сделать шаровое крепление как на тисках для моделистов - распилить и переделать автомобильную шаровую опору, но новую шаровую пилить было жалко, да и денег она стоит, а старых под рукой не оказалось. Был ещё вариант с петлёй и переставным шарниром с отверстиями, но это получится слишком громоздко, да и регулировка ступенчатая и только в одной плоскости. В итоге вспомнил свою барабанную юность и решил сделать шарнирное соединение как на стойках для тарелок, только не с зубцами, а фрикционное, как у Tama Roadpro.

В качестве заготовок взял пару рым-болтов М10.

Болгаркой распилил их вдоль и обточил так, чтобы совпадали внутренние отверстия и ничего не мешало вращению. Чтобы при вращении две половины шарнира не смещались относительно центра, сделал пару шайб из фанеры. Шайбы состоят из двух частей - внутренняя часть центрует половины шарнира, внешняя прижимает их друг к другу. Чтобы не подгонять точно плоскости друг к другу, проложил между ними резиновую шайбу - при стягивании шарнира болтом и гайкой половинки сжимают шайбу и фиксируются. Для крепления шарнира на корпусе шорного пони вырезал из 4мм стали пластинку с резьбой М10 и отверстиями под пару саморезов.

Вот такой шарнир в итоге получился. Вместо обычного болта сюда нужен барашковый - вместе с барашковой гайкой зажимать соединение было бы удобнее, т.к. гровер на обычном болте проворачивается при зажатии. Но барашковый болт на М10 в продаже я не нашёл, так что пока оставил так, в принципе тоже можно пользоваться, придерживая головку болта пальцами.

Для крепления шарнира к столу сделал кронштейн из стального монтажного уголка.

Чтобы не царапать поверхность стола, сделал на кронштейн кожаный чехол из обрезков. На скорую руку вырезал и прошил на машинке. Получилось местами кривоватенько, но в данном случае не критично, главное крепко держится и функцию свою выполняет.

Натянул чехол на кронштейн, это оказалось сложнее, чем я думал, но сел он очень плотно. Седельным швом зашил открытую часть и прошил вырез с двух сторон. Пробойника большого диаметра у меня нет, поэтому сделал отверстие на 5мм и дальше просто рассверлил сверлом по металлу, всё равно всё это закроется при сборке.

Шарнир к кронштейну крепится гайкой и парой шайб, всё это вместе потом крепится к столу струбциной - как раз для неё сделан вырез в кронштейне.

Осталось прикрепить шарнир к пони, прикрутил пластинку с резьбой к одной из половин корпуса парой длинных саморезов. Отверстие в центре сверлить не стал - резьбовая часть шарнира заходит ровно на глубину пластинки.

Осталось соединить детали и зафиксировать соединение гайкой с нейлоновым кольцом.

Вот так выглядит крепление шорного пони к столу.

Регулировать положение можно в двух плоскостях - наклонить на себя/от себя, для этого нужно расслабить болтовое соединение на кронштейне, и влево-вправо (если вдруг это кому-то понадобится), для этого нужно открутить гайку на кронштейне. Если такая регулировка всё таки будет нужна, то удобнее будет заменить обычную гайку на барашковую.

Держится на столе такая конструкция намертво - сдвинуть руками не получается.

Наконец шорный пони готов, вот что в итоге получилось:

И с другой стороны:

Осталось заменить зажимной винт на эксцентрик, но в принципе это не горит - пони уже сейчас можно пользоваться. Ещё один нюанс - стальной кронштейн немного пружинит и вся конструкция качается, если её толкнуть вперёд или назад, потом наверное как-нибудь прикручу туда пару уголков типа косынок, чтобы увеличить жёсткость конструкции.

А так в целом всё получилось довольно неплохо, я доволен, и мой арсенал инструментов в очередной раз пополнился)

Наконец назрела необходимость сделать себе помощника для ручной прошивки кожи.

Как всегда готовые конструкции повторять не стал - это не интересно, гораздо забавнее изобрести велосипед самостоятельно, хотя что-то принципиально новое тут сложно придумать.

Сначала сделал две половинки корпуса - выровнял рубанком доску 96х20 и приклеил с одной стороны тонкую фанеру для прочности и большей стабильности. Дальше приклеил отрезки реек 10х20 для крепления петли и для губок. Доски с внешней стороны спилил под углом.

Обрезал рейки заподлицо с поверхностью и выровнял верх, чтобы губки смыкались параллельно и без ступеньки.

Также сделал зажимной винт и гайку, гайку и рукоятку для винта сделал из 4мм стали.

Вырезал из обрезков кожи пару заготовок для губок, из 2мм алюминия сделал пару реек для крепления с внутренней стороны.

Для крепления с внешней стороны рейки сделал из латуни.

Закрепил кожу на губках, с внутренней и верхней сторон пришлось её приклеить, чтобы не выгибалась.

Подогнал половины для ровного смыкания и прикрутил петлю, просверлил отверстия для зажимного винта. Гайка будет жёстко закреплена, поэтому второе отверстие овальное, чтобы компенсировать наклон винта при раскрытии половин корпуса.

Вот все детали перед окончательной сборкой. Чтобы вся конструкция не болталась в открытом положении, сделал из куска металлической линейки пружину. Металлическая пластина с овальным отверстием нужна для защиты мягкой деревянной поверхности от деформации винтом при зятяжке. Чтобы при откручивании до конца винт не выпадал из гайки, я просверлил в его торце отверстие, нарезал резьбу и прикрутил винтом шайбу диаметром чуть больше наружного диаметра резьбы. Сверлить и резать резьбу в болте класса прочности 8,8 такое себе удовольствие, поэтому винт пришлось максимально укоротить.

Установил пружину с внутренней стороны,

Гайку и защитную пластинку с внешней.

Осталось только закрутить зажимной винт и закрепить шайбу на его торце.

Вот так готовый шорный пони выглядит в открытом положении:

И вот так в закрытом.

Всё получилось так как я хотел и работает как надо, осталось придумать как удобно закрепить всю эту конструкцию к столу. Пара мыслей у меня уже есть, хочу попробовать сделать крепление с шаром как в тисках для моделистов, так что как только всё закончу, запилю вторую часть поста.

Всем привет.

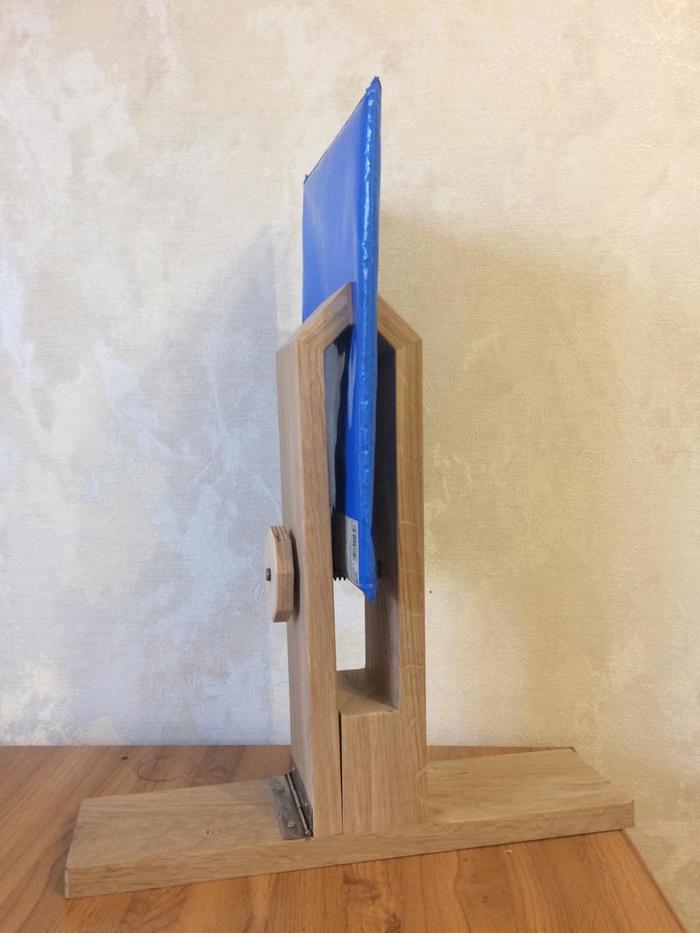

Шорник мой, сделал его мне товарищ, работающий в столярке. Материал - дуб. Шорник толстоват и большеват, как по мне, но со своими обязанностями справляется. Лапки обклеил кожей. Вместо гайки и винта надо бы поставить эксцентрик, но мне лень его искать)

В общем здоровая такая, серьезная и основательная приспособа.

Чертёж в комментах, он на чешском (?) но всё и так понятно.

UPD.  Шорный пони, или шорник - третья рука для сшивания нескольких кусков кожи. Необходимая в хозяйстве вещь.
