Когда-то топовый ноутбук HP DV6-3124er с процессором Intel Core i7-720QM попал ко мне с жалобой, что выключается самопроизвольно и иногда не включается.

Ноутбук построен на платформе DA0LX6MB6H1.

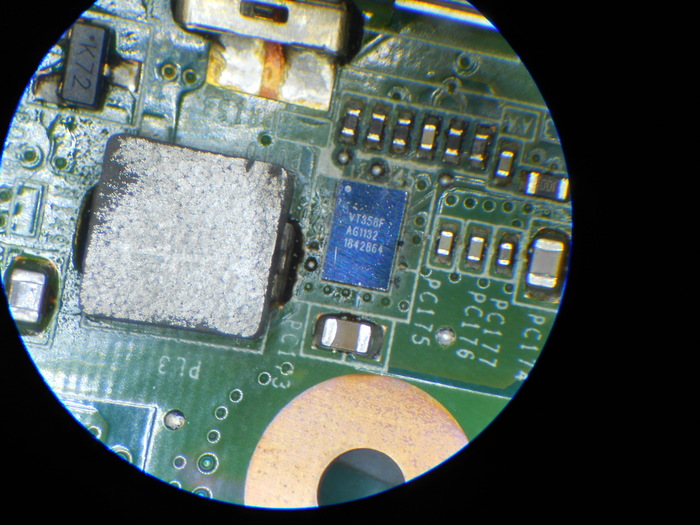

Болячки этой и аналогичных платформ давно известны. Из опыта, в таком поведении у них виноват BGA ШИМ-контроллер Volterra VT358FC.

Микросхема реагирует на прогрев, после чего ноутбук работает нормально некоторое время.

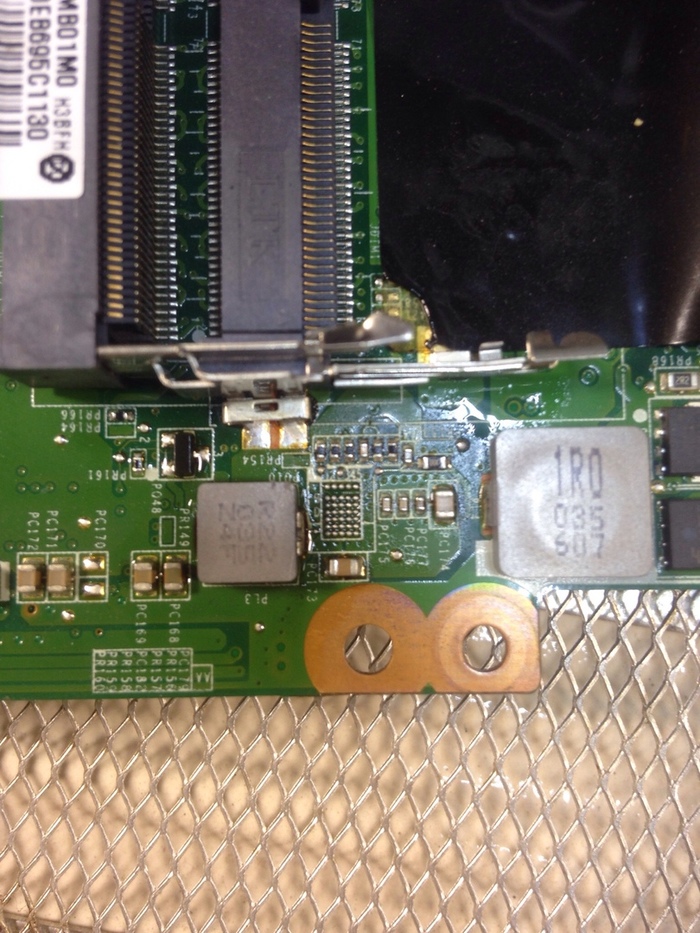

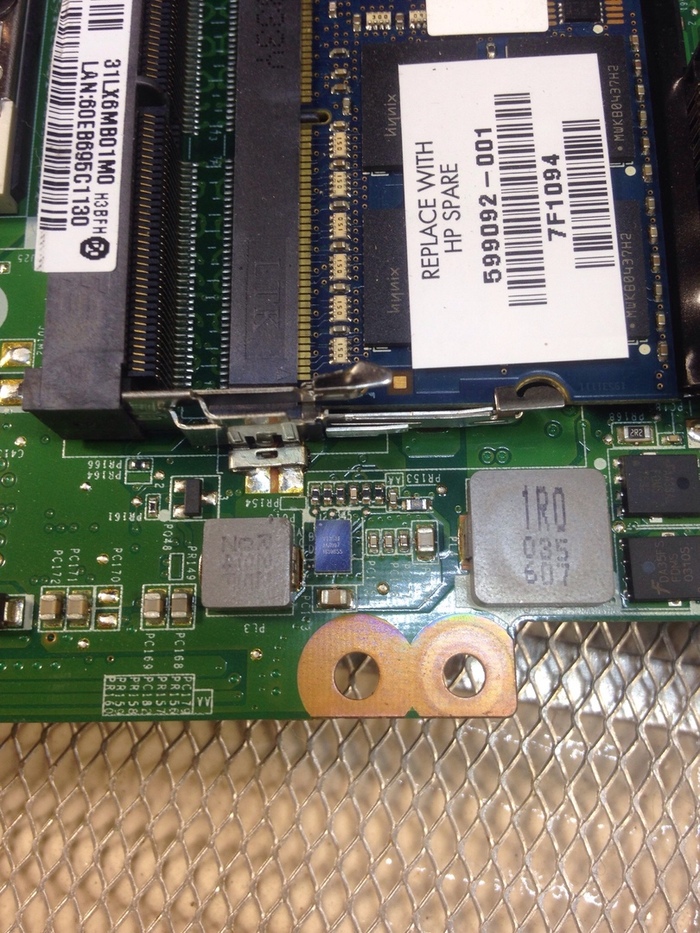

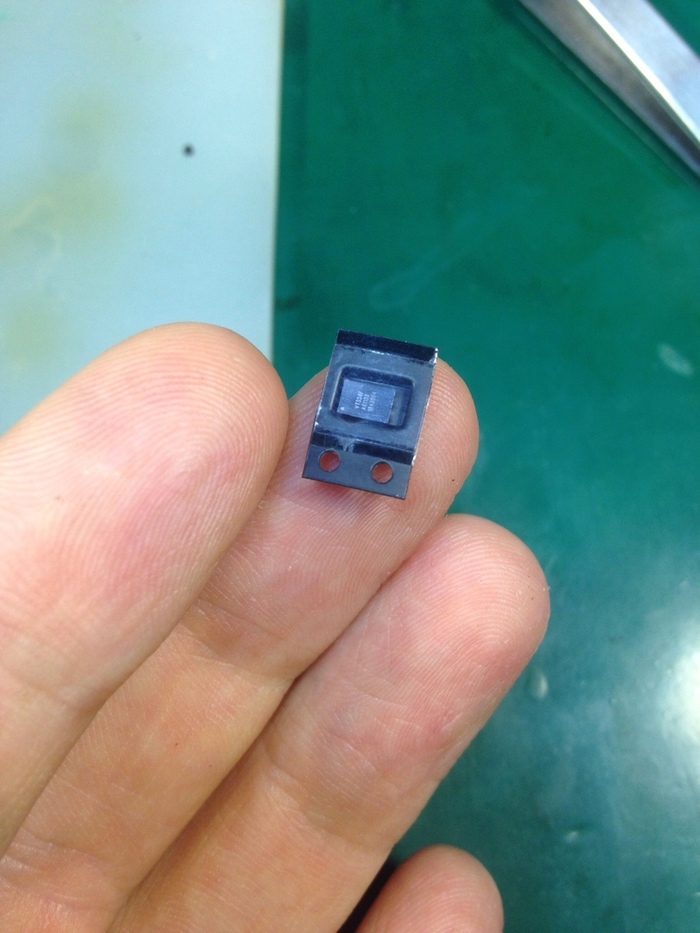

Без лишних раздумий меняю контроллер на новый.

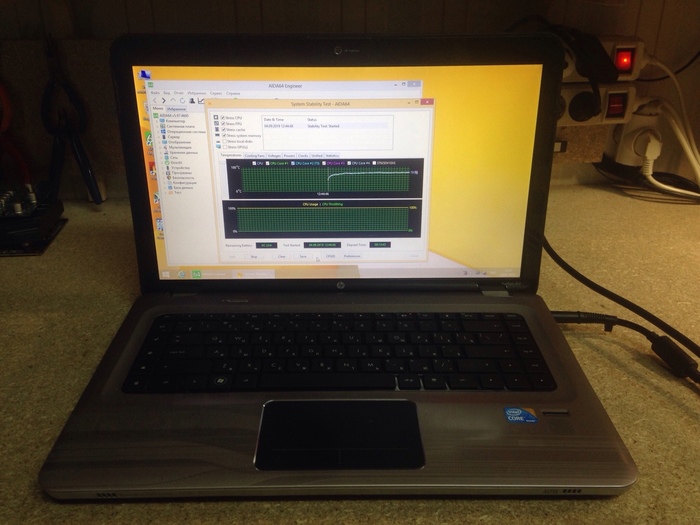

Теперь чищу систему охлаждения, собираю и проверяю ноутбук под длительной нагрузкой

Греется конечно сильно, но это для него норма. Ремонт можно считать оконченным

Я во ВКонтакте

Прошу помощи в определении маркировки шим контроллера. Стоит в бп k30354 принтера canon mg6450. 5,6,7,8 нога соединены и идут одной дорожкой на транс. Спасибо заранее всем за ответы.

Всем доброго времени суток, прошу помощи в поиске маркировки данной мс, гугл ничего путного не может сказать...

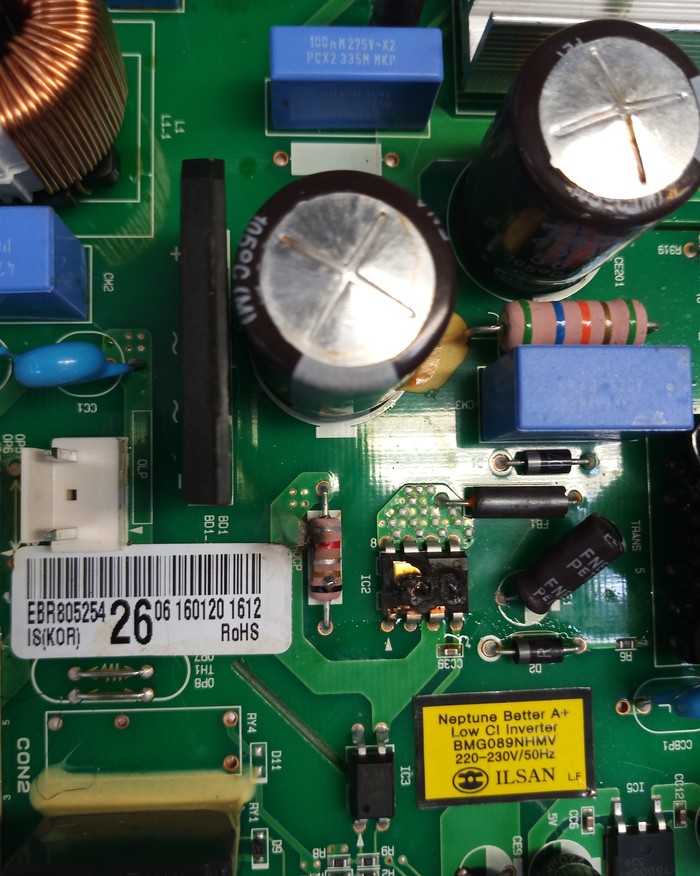

Неисправен холодильник, на фото его блок управления, по первичке половина элементов дохлая, глянем ближе...

Шимку разнесло в пух и прах, и ушла она в мир иной с доброй половиной радиоэлементов...
Взываю к силе Пикабу, ткните носом, в какую сторону копать то...
Фото моё и значит тэг тоже - моё)))

Сегодня речь пойдет о смартфонах на которых установлена матрица amoled.Производители скрывают о том что на данных матрицах устанавливают матрицу низшего качество которые выгорают у кого кто часто их использует через пол года, а кто пользуется реже год полтора.Совсем недавно я просматривал блогера Алексея Игнатьева недавно на свои обзоры он купил шим прибор так вот в норме шим должен быть маленьким,но то что он показал этим прибором на флагманах Самсунг и Айфон было шоком для всех, а это запредельные цифры прибора.Как мы знаем шим влияет на глаза,а ядовитые цвета амоледов те кто читает новости со своих смартфонов наверняка замечают что глаза устают, слезятся,да и у некоторых возникают рези.Минусуйте меня сколько угодно но почитайте комментарии что такой тип экрана многие люди не любят именно из за этого.Я советую использовать матрицы ips тем кто хочет сохранить зрение и очень обидно что сейчас почти все смартфоны оснащены амолед матрицей.Проверьте может и у вас выгорел экран? Для этого выкрутите яркость на полную и выберите белый фон.Пишите в комментариях за какой тип экрана вы за ips или amoled.

Бп 9в 3а

Понимаю что ШИМ, Гугл не помог никак или я плохо понимаю в них (что скорее всего)

На корпусе только "59 322"

Корпус микросхемы sot23-6

Назначение выводов похоже что как у LD7530A

Доброго времени суток!

Да, может уже надоело по ШИМ, но я хочу закончить этот ШИМ для себя и оставить немного полезностей.

В первой части программного ШИМа, уважаемый @Begemot911 подкинул одну занимательную статейку (если интересно - ссылку найдете там же), а именно про то, что analogWrite довольно медленный в силу своей универсальности, и для того что бы его ускорить, нужно просто ручками вписать в нужный таймер в нужный регистр сравнения значение скважности (в таймер, или подключить вывод нужного таймера, - не знаю как это правильно сказать). Да, это действительно ускоряет результат, но нужно знать какой таймер, какой регистр, какой бит порта, и пока analogWrite все это определит и получается задержка.

Так же в статейке написано как "подключить таймер", и как "записать значение в регистр", по сути это просто скопировано из исходника.

Я тут же решил проверить, как это работает в реалиях,.. и да... это работает, если все нужные данные известны. И вот мне пришла в голову мысль, - а если написать заранее все функции записи в каждый таймер/регистр, и запилить их указатели в один массив. Казалось бы затея простая, но гугл сказал - "давай ты сам", возможно, я гуглить разучился.

Спустя полчаса-час мучений и баданий с Arduino IDE, его компилятор сказал, что он понял чего я хочу, и скомпилировал код.

Что получилось на практике - Если записать сначала скважность хотя бы 1, то потом, записав 0 - на выходе все-равно есть сигнал.  Вообщем перед записью значений 0 и 255 надо бы еще и ШИМ выключить (в статейке про это сказано, что типа нефиг писать 0 и 255) - да, логично, но я чот подумал что если в порт на этот пин записать 0 или 1, то ШИМ сам отключится - *индейская народная изба*. Ладно, берем все необходимое, и пишем код:

Взять код можно на github.com

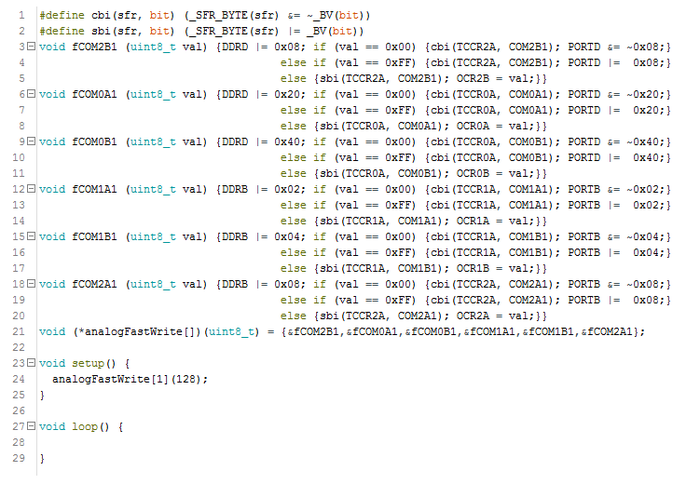

Как работает котэ:

Дефайны - просто определяют cbi и sbi, ничего интересно, все это знают.

Есть 6 функций, каждая и которых отвечает за свой пин (3, 5, 6, 9, 10, 11), по порядку. Алгоритм функции таков: сначала порт переводится в режим OUTPUT, затем, если задаваемое значение скважности 0 или 255, то отключается режим ШИМ, и в порт пина записывается 0 или 1, иначе, включается ШИМ на нужное значение скважности. В общем и целом, вся логика сделана такая же как и у analogWrite, только без всех проверок и прочих определений, все только по факту.

Далее определяем массив из указателей на эти функции. Делается это так:

void ( * название_массива_функции[])(типы_условных_параметров) = {&название_функции_1, &название_функции_2 ... и т.д.}

Как я понял, можно использовать функции с разными параметрами, но тут я не нашёл ответа как, понял только, что если будет функция без параметров в массиве функций с параметрами, то ничего страшного, а вот если разное количество параметров, разного типа - то ответа я не нашёл.

Конечно же, если у вас не Nano, а что-то более жирное, то можно добавить свои функции

И получаем вот  такую удобную конструкцию.

Например надо на все пины ШИМ, подать какие-либо значения скважности

Определяем значения скважности в массив

byte valueMass[]={v1 ,v2, v3, v4, v5, v6};

и банальным FORэм передаем все значения в функции

for(byte i=0;i<6;i++) analogFastWrite[i](valueMass[i]);

Вот и всё!

Я думаю что существует способ обойтись без FOR и передать значения как-то напрямик, но я пока не нашёл как. Если кто знает, напишите в комментариях, очень требуется.

Наверняка кому-нибудь пригодится, если не вариация замены analogWrite, то пример как сделать массив из указателей на функции в Arduino IDE.

Доброго всем времени суток!

В связи с оглушительным успехом первой части аппаратного ШИМа, я решил, что не стоит останавливаться, и хочу поделиться еще одним вариантом реализации данного действа, но чуть более издевательского. А читая комментарии к первой части, я сделал для вывод, что не стоит пытаться реализовать код универсально, кому надо - тот сам все сделает под свои цели. Ну что же, так и поступим.

Да простит меня сообщество, - не вижу смысла заливать код куда либо, если там несколько строк:

Итак, котэ работает на 2 прерываниях, одно прерывание срабатывает при совпадении, другое при переполнении. Т.е. когда сработало прерывание по переполнению, а значит таймер обнулился, - на пин подается высокий уровень. Когда таймер досчитал до значения регистра сравнения - вызывается прерывание по совпадению, в котором на пин подается низкий уровень. И таймер продолжает считать дольше, пока не вызовет прерывание по переполнению. И так по кругу.

Пройдемся по алгоритму:

Допустим, хотим ШИМ на D13, смотрим табличку вначале... D13 - это первая таблица, она относится к PORTB и регистр настроек DDRB, В самой верхней шапке - управляющие биты, ПИНу D13 соответствует байт 32 (если так можно сказать), разложив его в бинарный код, будет 00100000 , это 6 бит,.. но нам надо записать в переменную bit число 32.

Далее, прописываем нужные порты и регистры.. т.е. в блоке setup - DDRB и в прерываниях таймеров прописываем порты PORTB.

Соответственно, если порты и регистры будут не B, а например на аналоговых пинах - это С, то пишем вместо DDRB - DDRC, вместо PORTB - PORTC.

Для более простой настройки, конечно же можно это все переопределить в define.

Для установления значения скважности, нужно значение скважности записать в регистр сравнения, в данном примере используется таймер 2, канал B, значит записываем OCR2B = 0-255. Максимально 255, т.к. таймер 2 - 8 битный. Нужно ли вызывать перед записью значений запрет прерываний cli(); и их разрешение sei(); после - каждый решает сам, от требований поставленной задачи.

Вот и всё.
