Заехал к нам сегодня вот такой гость с обращением шумит во время печати. Аппарат относительно новый, пробег 230 тысяч отпечатков, сам аппарат говорит что подходит срок замены МК. При печати действительно слышен шум термопленки, а также шум роликов при захвате бумаги. Я решил сначала заняться узлом термозакрепления. К слову говоря, новая печь стоит от 30 тысяч рублей.

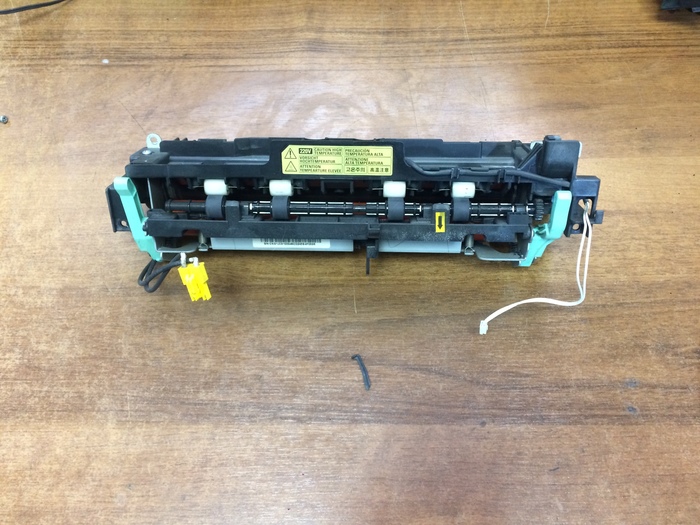

Для этого открываем заднюю крышку и извлекаем печку, потянув за две скобы с левой и правой стороны.

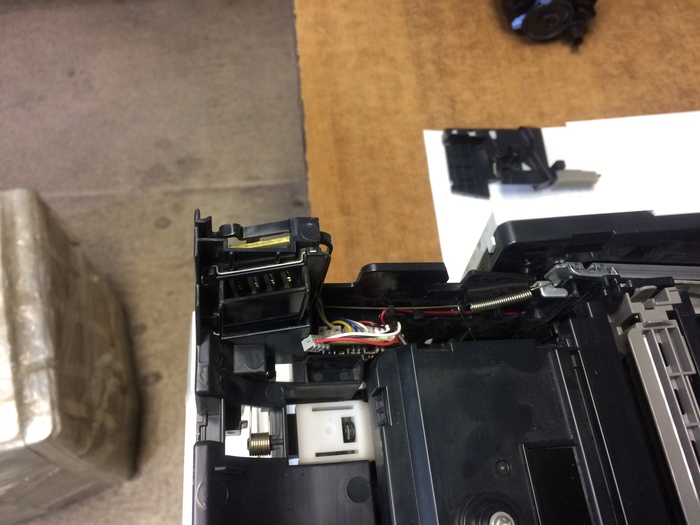

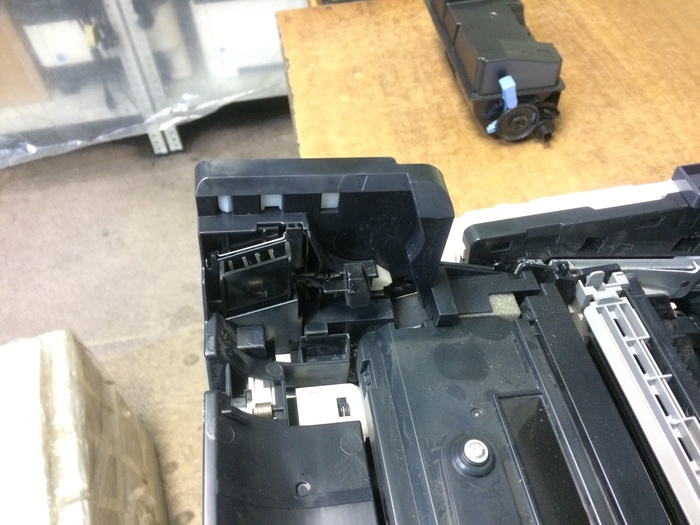

С правой стороны снимаем защитную крышку, открутив один винт. Под ней скрываются провода. Она же удерживает коннектор печи, через который осуществляется подача питания и контроль за различными датчиками.

После этого нам необходимо снять основную пластиковую крышку, для того чтобы извлечь термоблок. Откручиваем два винта и снимаем ее.

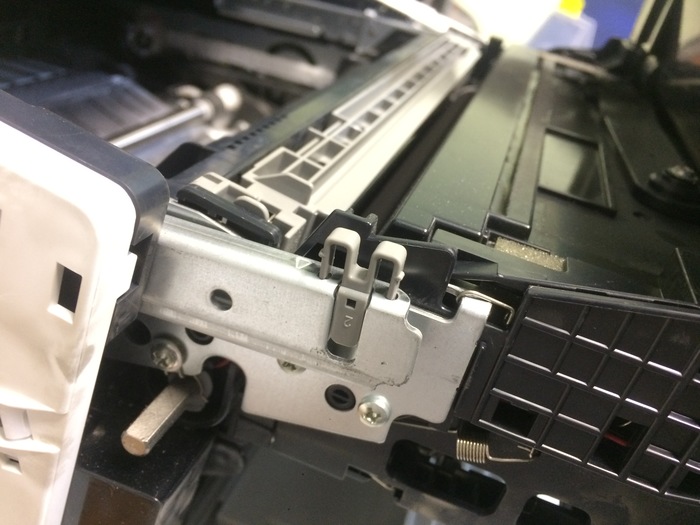

Необходимо отстегнуть два коннектора, которые управляют термисторами. После этого переходим к левой стороне. Снимаем левую крышку, отвинтив два винта. Также отщелкиваем первую из двух защелку, которая разжимает термоблок и прижимник.

После этого необходимо снять заднюю крышку. Для этого откручиваем два винта.

Отстегиваем ещё два коннектора, а также питание термоэлемента. Снимаем переднюю направляющую бумаги.

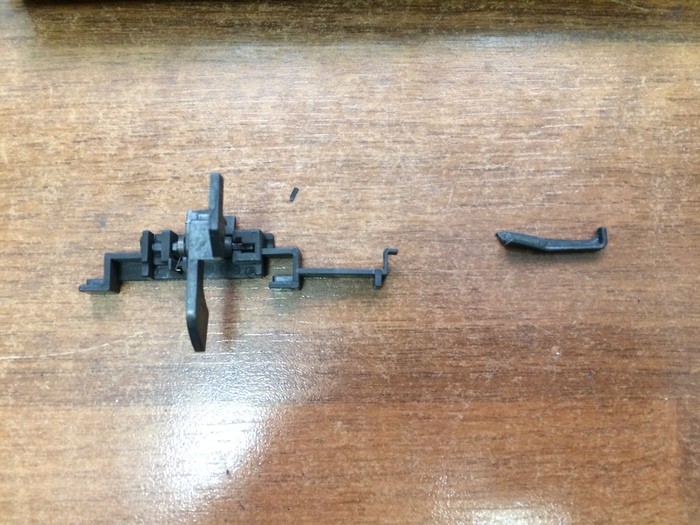

Извлекаем наконец механизм разделения половинок. Затем, откручиваем два винта, которые удерживают металлическую крышку и снимаем ее. Пружины сжатия очень тугие.

Добравшись до термоблок извлекаем его.

Термопленка порядком поизносилась, начались необратимые разрушения покрытия. Заменить не на что пока, поэтому заказываем у китайцев, а эта «походит ещё». Цены разнятся от 1600 у китайцев до 8000 в зипзип.

Снимаем пластиковые бушинги с правой стороны. Снимаем термопленку. Она броневая, как на новых кисах. Заметил, что все больше производителей переходят на термопленки.

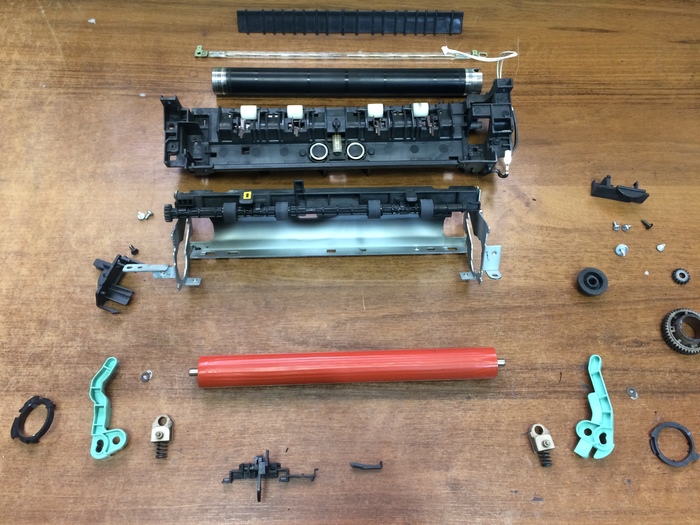

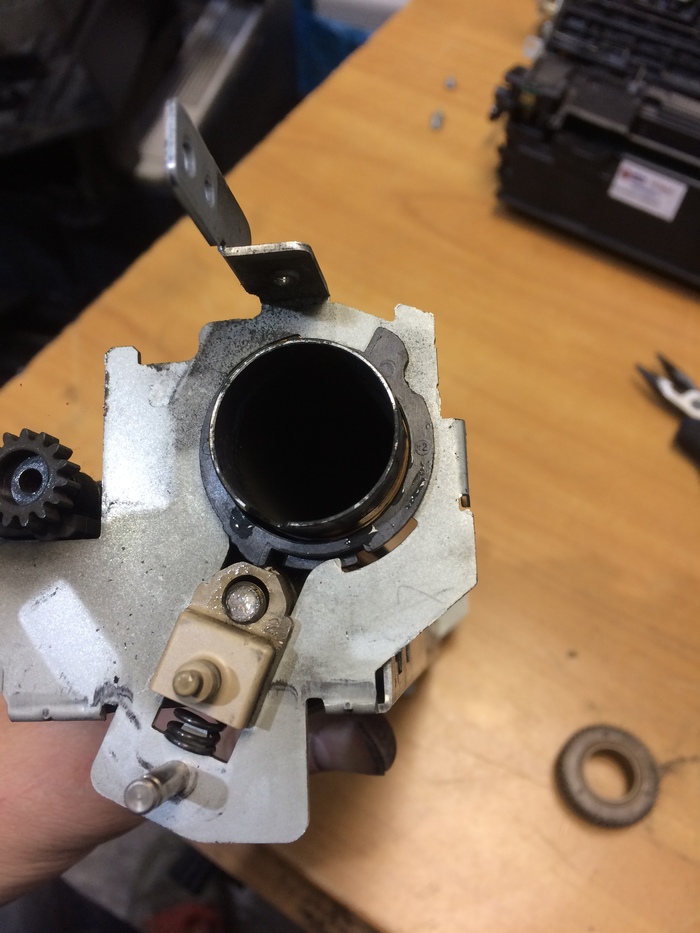

Снимаем термоэлемент, вычищаем, мажем смазку по новой. ВМесто бушингов прижимного вала установлены подшипники, я их смазал. Собираем все обратно. Затем приступаем к осмотру роликов, потому что работают они из рук вон плохо. У этого аппарата они находятся в задней части.

Ролики лысые и нихера не работают. Снимаем их.

Сдергиваем ролики и ставим новые. Мне подошли от М501.

Затем снимаем ролик отделения. Он в хлам и к тому же проточен. Снимаем старую резинку, ставим новую, подошла тоже от М501. Также заказали на алике просто резинки.

Все снимается очень легко. После первого разбора следующий ремонт не составит труда.

На фото новый ролик.

Все собираем, кидаем на проверку парочку заданий, убеждаемся, что все работает. Наливаем кофе, релаксируем и наслаждаемся тем, что все работает и какие мы крутые мастера. В этот раз как то сумбурно, поэтому прошу извинить.

Приветствую всех. Прибыла на техническое обслуживание данная машинка. Бледная печать, лысые ролики и полосы на листе. Причём с выключенным режимом экономии и завёрнутой плотностью все равно печатала бледно.

Начнём с очистки ролика заряда. Эта процедура проста, открываем переднюю крышку, выкатываем «картридж» и извлекаем ролик заряда, отщелкнув пластиковую защелку и потянув его вверх.

Протираем ролик влажной тряпкой. Затем извлекаем блок проявки. Для этого слева отщелкиваем защитный пластик.

После того, как отщелкнули крышку отстегиваем коннектор блока проявки.

Надавливаем на язычок, фиксирующий блок проявки. Он находится справа. Извлекаем блок проявки, потянув его вверх.

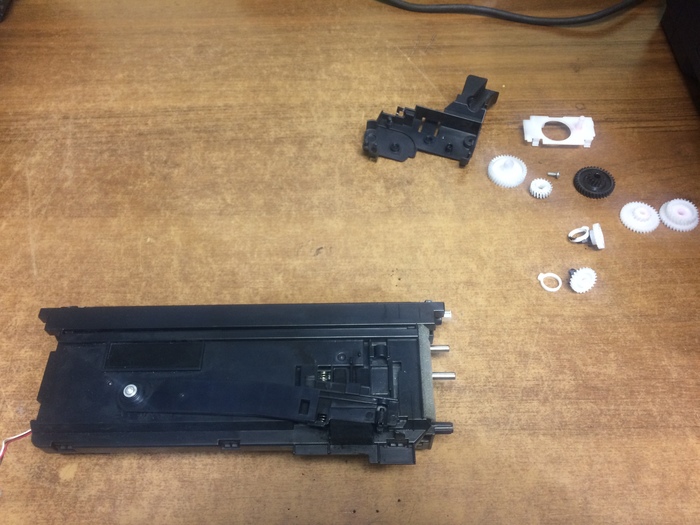

Шуба вроде бы нормальная, но под слоем тонера на валу имеется треногая корка, которая отскребается только ногтем. Приступаем к разборке. Выкручиваем винт и снимаем правую крышку. Снимаем шестеренки.

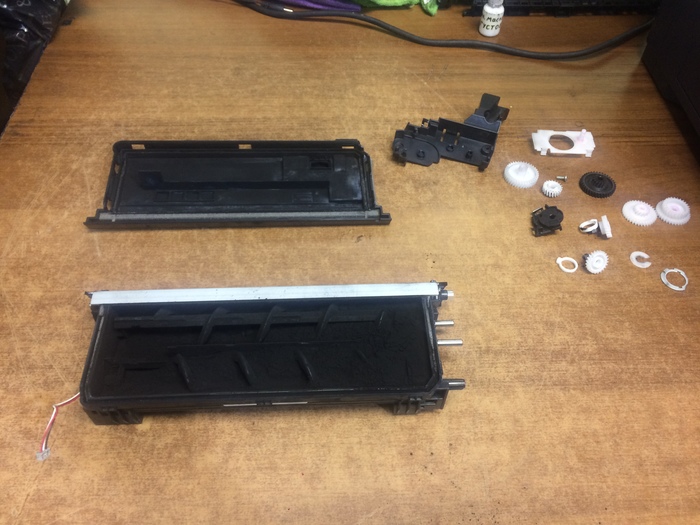

Отщелкиваем защёлки по периметру и снимаем верхнюю крышку.

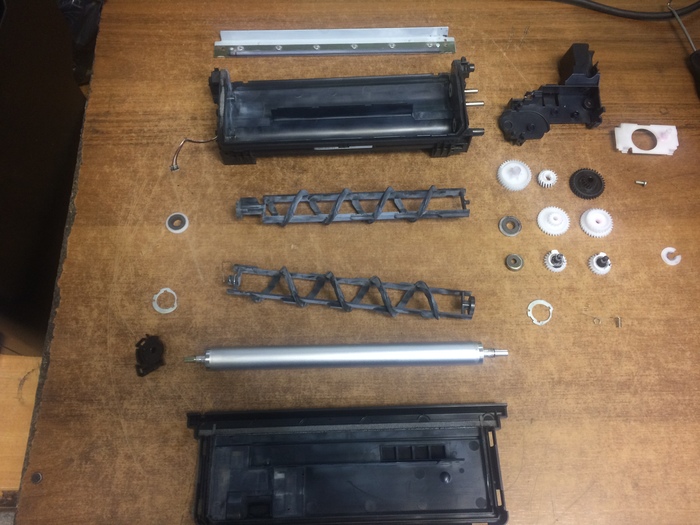

Вытряхиваем говнотонер. Снимаем лезвие, контактную пружину, извлекаем подшипник слева. Снимаем вал, моем его ацетоном, затем мыльной водой, затем просто водой и вытираем насухо. Я делаю так много операций, чтобы избежать разводов. Вычищаем все пылесосом и продуваем компрессором.

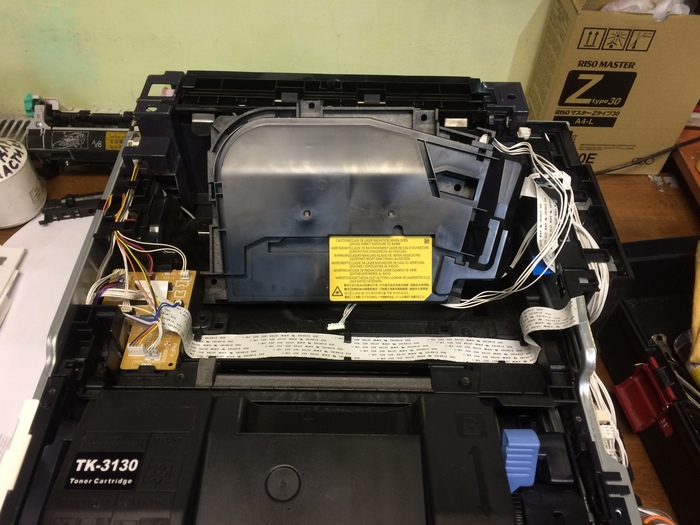

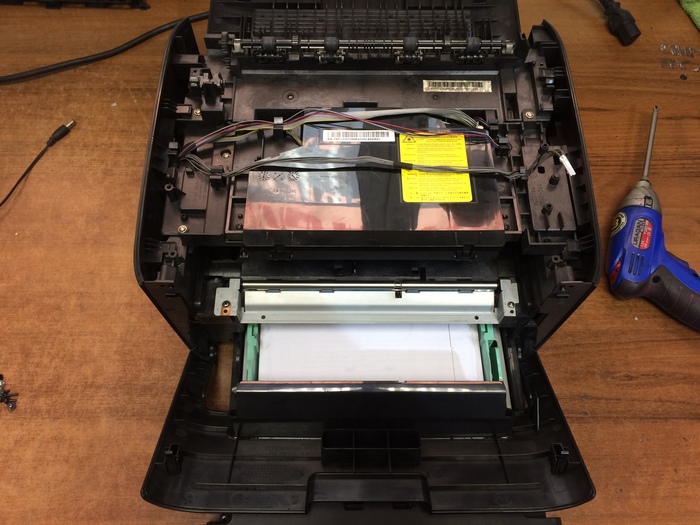

Смазываем подшипники. Собираем все обратно, не забыв всыпать новый тонер. Следующий этап это чистка лазера, так как все внутри закидано бумажной пылью. Для этого снимаем верхнюю крышку.

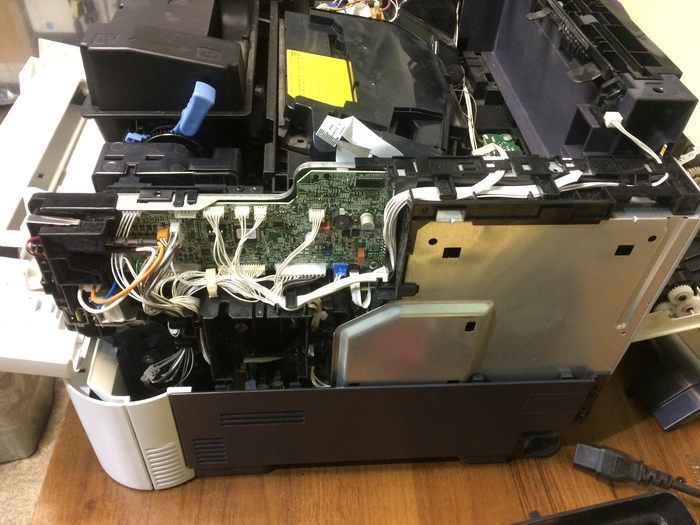

Отключаем коннекторы и шлейфы лазера от платы форматтера.

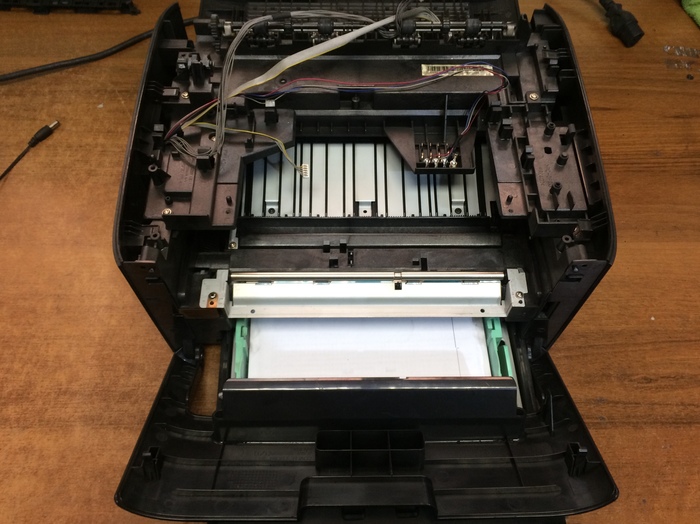

Откручиваем винты и снимаем лазер.

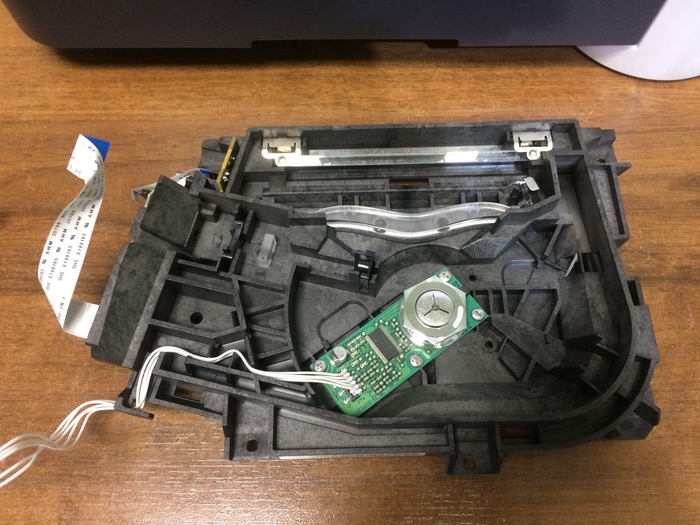

Снимаем верхнюю крышку лазера, отщелкнув несколько защелок. Очищаем зеркала, стекла и полигон.

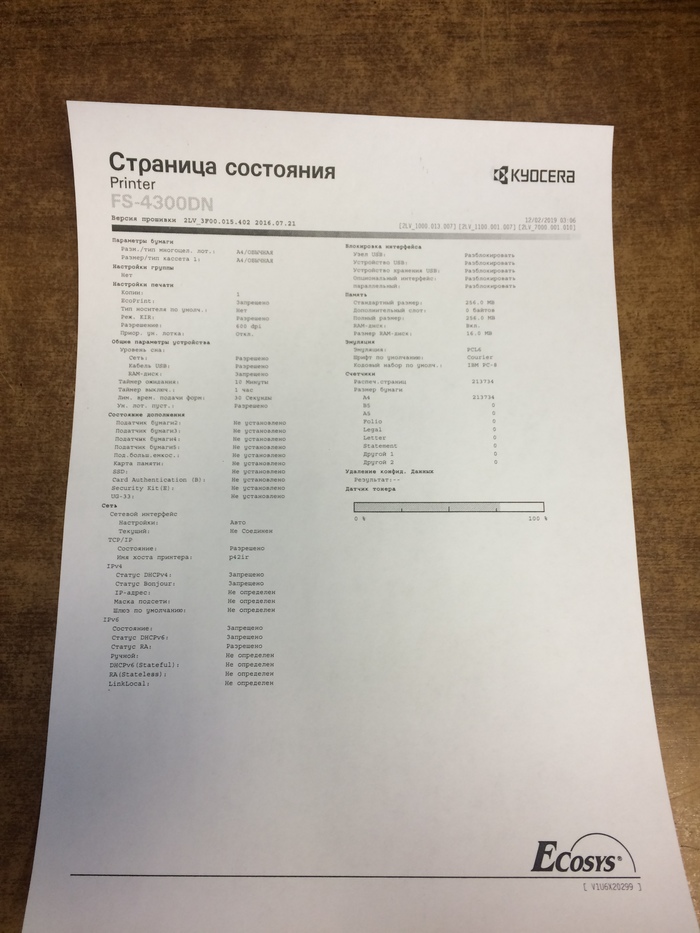

Схлапываем лазер, схлапываем принтер, выкатываем тестовую страницу.

Четко. Меняем ролики на новые, хорошенько тестим, убеждаемся, что все ок. После этого завариваем чай и присаживаемся передохнуть и покайфовать.

Приветствую всех. Обычно принтеры мне привозят в мастерскую и ремонтом и обслуживанием я занимаюсь там. Но иногда бывают ситуации, когда нет желания везти принтер, и проще отвезти меня к нему. Сегодня так и было. Собираем «тревожный чемоданчик», берём пылесос и отправляемся в путь. На месте видим вот такого красавца.

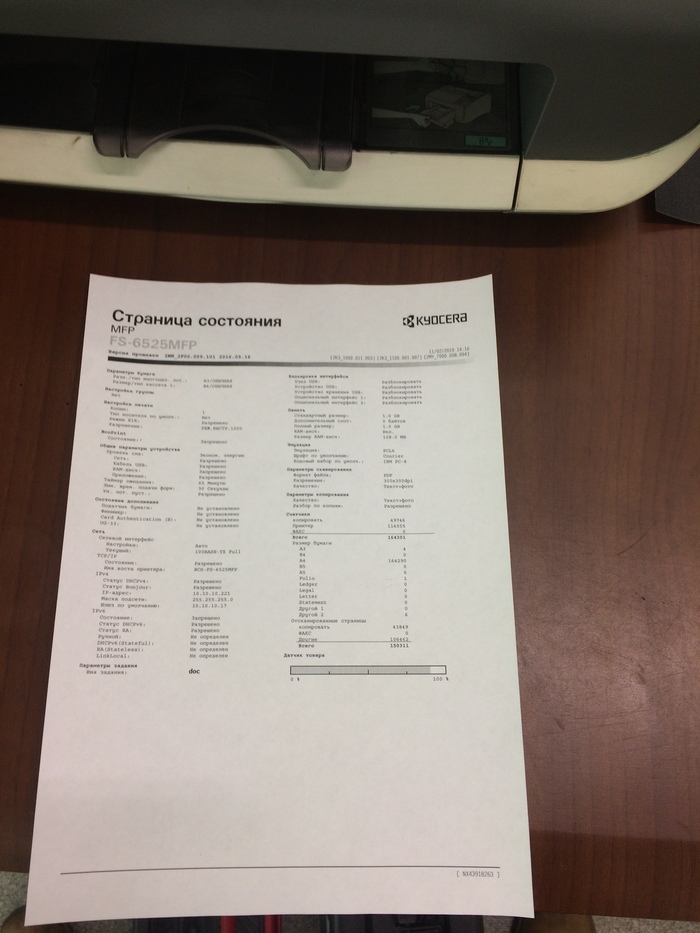

Аппарат действительно выглядит внушительно со всей этой грудой лотков. Аппарат стоит в офисе, сетевой, накинута куча лотков, печатает и сканирует формат А3, есть АПД тоже под А3, дуплекс и все дела. Печатаем тестовую и смотрим качество печати и пробег.

Видим, что драм-юнит забился отработкой и она валится на лист. Приступаем к снятию.

Открываем переднюю дверцу и снимаем бункер для отработанного тонера, выщёлкиваем картридж.

Открываем заднюю крышку. Это необходимо для извлечения самого дома-юнита.

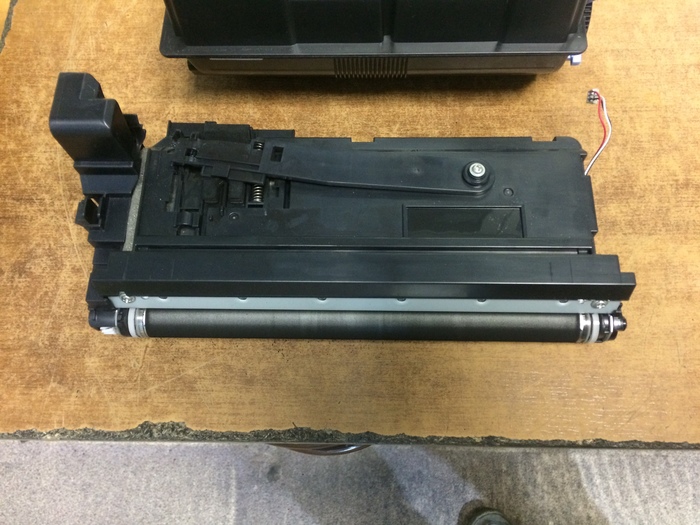

Извлекаем драм-юнит. Приступаем к его разбору и обслуживанию.

Для начала снимаем ролик заряда и протираем его влажной тряпкой. В моем случае грязи было очень много.

После того как сняли и очистили ролик заряда, снимаем левую крышку, и аккуратно снимаем металлические контакты. Затем отщелкиваем пластиковое стопочное кольцо. Извлекаем металлический штифт фотобарабана и аккуратно снимаем его. Видим набившийся и валивший тонер.

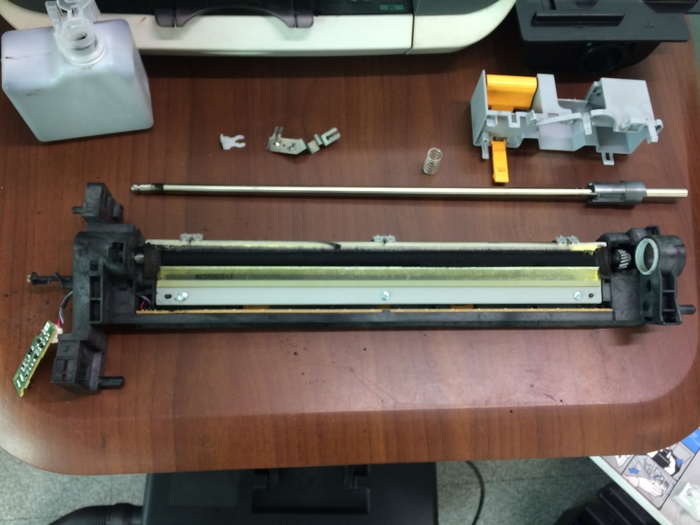

Для наилучшей очистки драм-юнита снимаем ракель. Вычищаем все пылесосом дочиста.

После того, как все вычистили, приступаем к обратной сборке.

После того, как все собрали, извлекаем блок проявки и осматриваем его. Визуально шуба в порядке, дефектов печати не было. Закидываем блок проявки, драм-юнит, бункер отработки и картридж, предварительно все очистив.

Снимаем и очищаем ролики подачи бумаги, ролики АПД, очищаем стекла планшетного сканера и АПД. Проверяем качество печати и остальные функции аппарата. Все работает без нареканий.

Собираем манатки и едем в мастерскую пить кофе, по пути наслаждаясь результатом.

Всем привет. Заехал ко мне в гости данный аппарат с обращением бледная печать. Есть у него брат-близнец Canon LBP-7018. Проблема не нова, для опытного мастера не составит труда решить ее, поэтому в целях общего развития опишу пути решения. Вот, кстати, сабж.

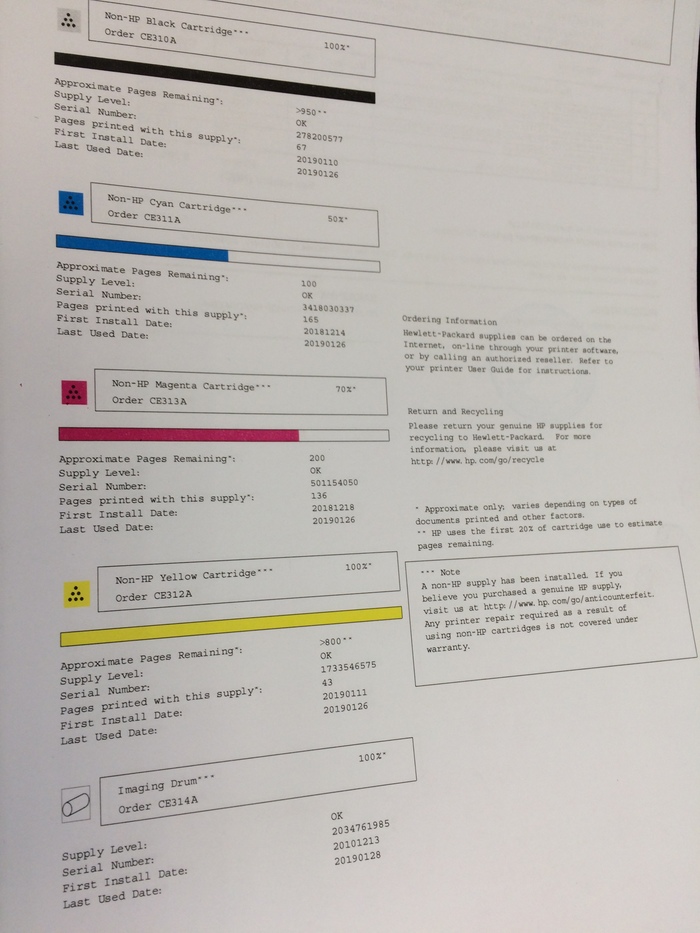

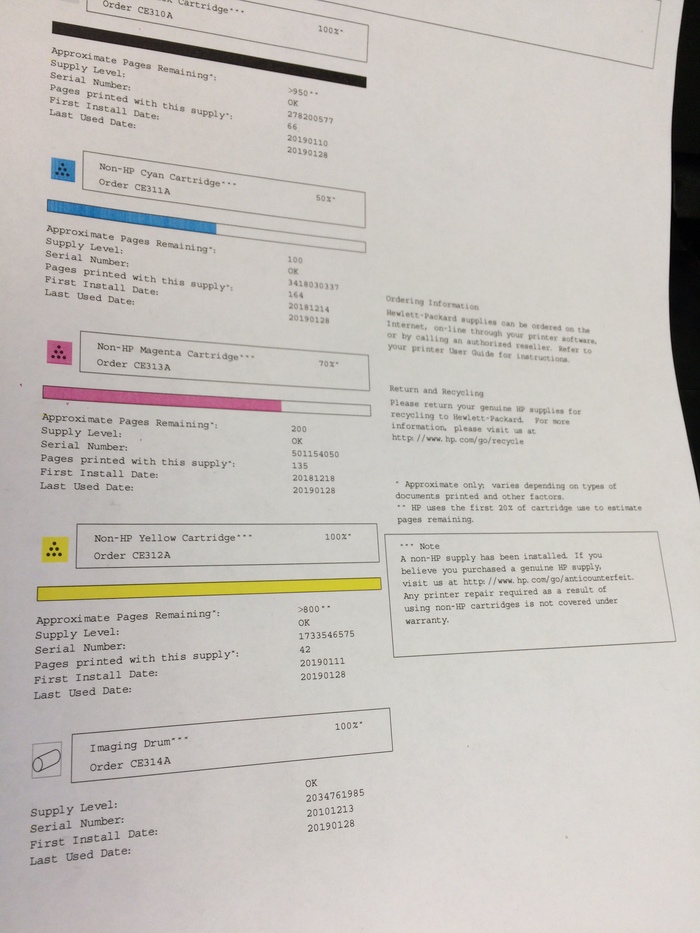

Это четырёхцветный лазерный принтер, использующий один драм-картридж и четыре тонер-картриджа. Нанесение тонера происходит перемещением картриджей в механизме револьверного типа. Изображение на бумагу переносится с помощью ленты переноса. Диагностику я обычно начинаю с печати тест-листа, визуальной диагностики и внимательного прослушивания его работы. Печатаем тест-лист, на котором видим следующее.

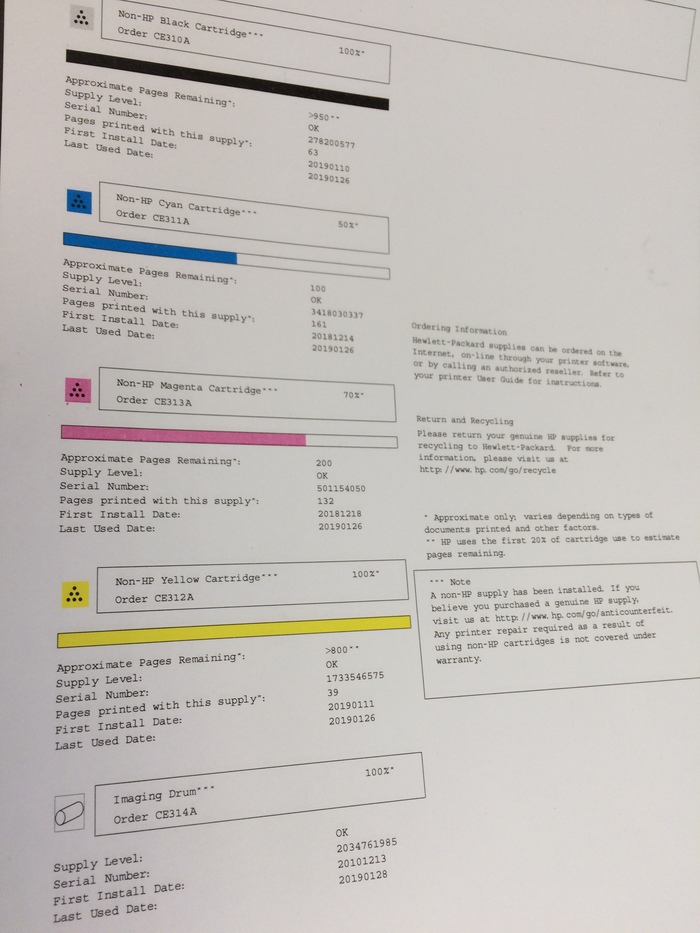

Да, действительно, красный и синий печатает бледно. Извлекаем картриджи, осматриваем визуально валы переноса и видим дефекты в виде полос и плохой тонерной шубы. Чтобы решить проблему, необходимо очистить и отрегулировать лезвия дозирования.

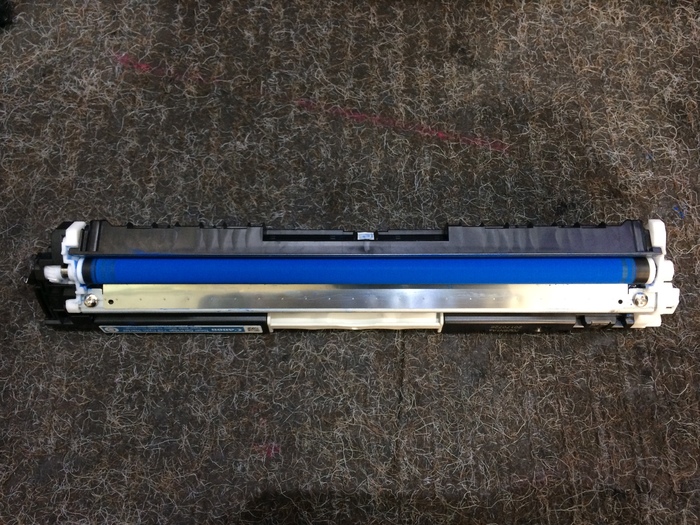

На данном фото картридж уже сделан, шуба хорошая. Берём картридж и приступаем к разбору, благо все просто до безобразия.

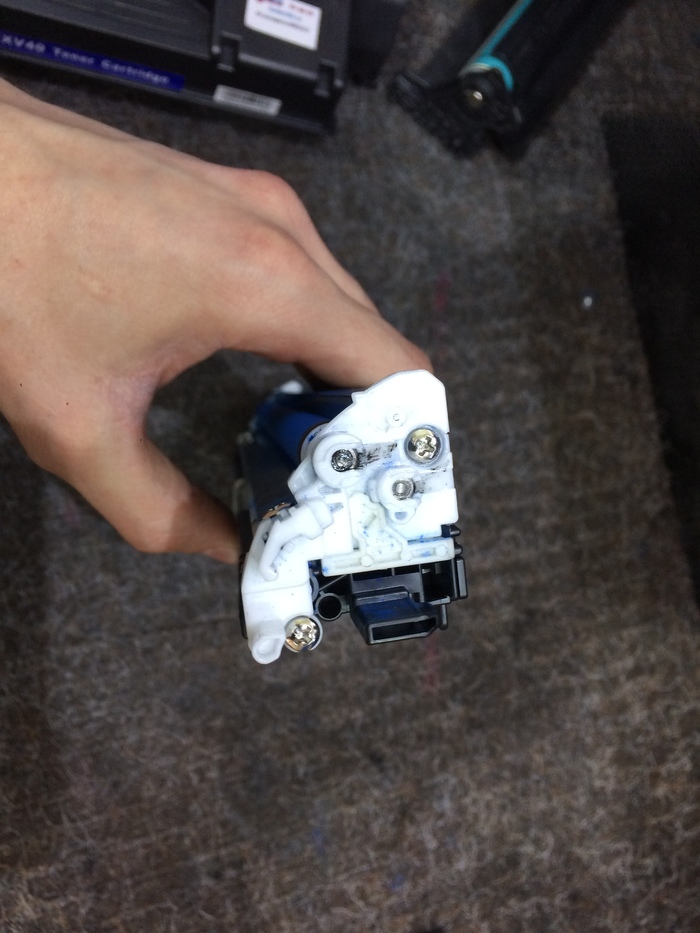

Снимаем правую боковую крышку, открутив два винта.

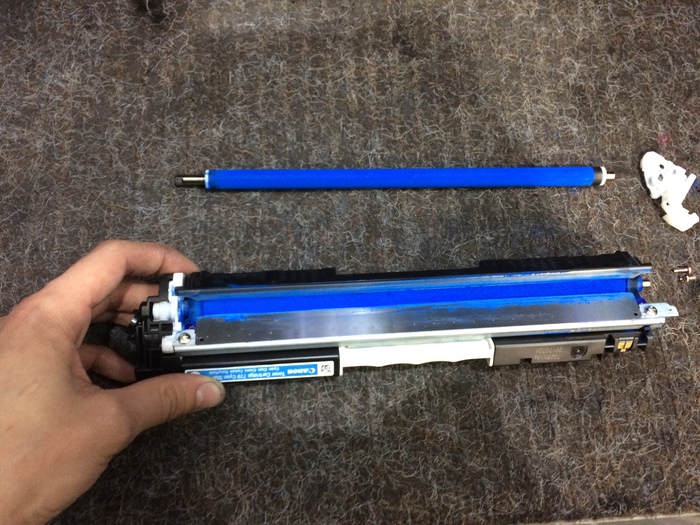

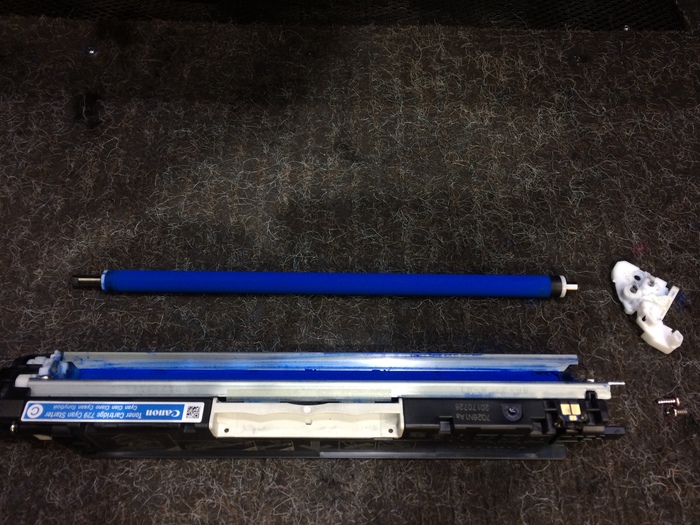

Извлекаем вал переноса, протираем тряпкой с мыльным раствором, вытираем насухо. Затем очищаем лезвие дозирования. Я делаю это спичкой или визиткой, чтобы не царапать лезвие.

Самый ответственный момент это регулировка лезвия. Откручиваем левый и правый винт. Будьте внимательны, справа винт с обратной резьбой! Для того, чтобы увеличить подачу тонера, лезвие следует опустить. Чтобы уменьшить, соответственно поднять. К этому необходимо подходить с большой ответственностью, дальше будет понятно, почему. С синим я почистил лезвие и Протер вал, собрал, напечатал тест.

Синий стал печатать гораздо лучше. Те же операции проделываем с красным. Я немного увеличил подачу тонера. И переборщил, опустил лезвие ниже допустимого значения. Результат на тесте.

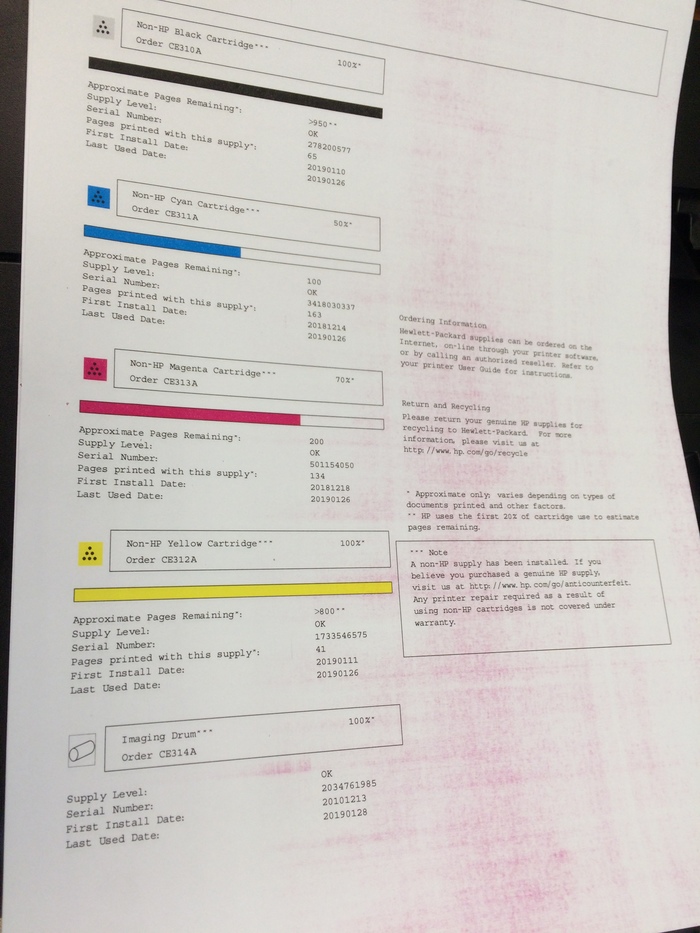

Красный, как говорится, перданул. Подбираем оптимальное положение лезвия. Печатаем тест.

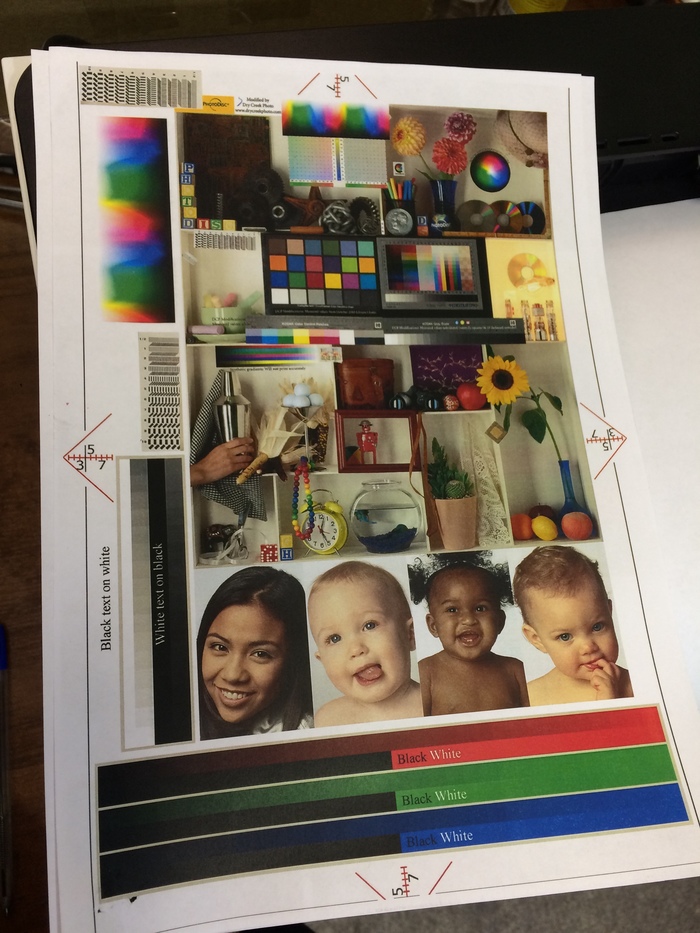

Готово, вы изумительны!  Ну и напоследок парочка тестовых листов, для того, чтобы убедиться в своей крутости.

Отлично. В оптику лезть не пришлось. Как нибудь расскажу ещё одну историю, с возможной ошибкой данного аппарата или какой-то интересностью.

И да, спасибо за интерес, проявленный интерес к предыдущему посту, было интересно послушать, что коллеги говорят.
