!Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов!

Эффект хорус дает весьма характерный плывущий звук инструмента. Примерно понять характер звучания можно из песен Scorpions (wind of change), Nirvana (come as you are).

Сегодня на столе моя личная педаль. Отбираю в свой педалборд хорусы, купил в неработоспособном состоянии. Симптомы - светодиод по ножной кнопке включается, тон при повороте width меняется, а вот на speed педаль не реагирует.

Вообще педали Ibanez Master series сильно недооценены. Они выпускались на заводе Maxon в период буквально пары лет с 84го по 86й годы (больше информации http://www.effectsdatabase.com/model/ibanez/master и http://s456592474.website-start.de/ibanez-effects/master-ser...) и содержат в себе по факту эффекты 9й серии в другом корпусе. Все эффекты собраны на отличной элементной базе, однако не без недостатков. По моему мнению, серию закрыли из-за схожести с 10й (одинаковый корпус, отличие только в цвете), а также невнятных буквенных названий (BCL, CSL, DDL, etc). Наиболее распространенными проблемами данной серии являются выход из строя ножной кнопки (помогает deoxit или замена), отрыв гнезд входа-выхода или питания (помогает пропаивание), выход из строя потенциометров (замена), гнезд (замена).

(к сожалению, я так увлекся ремонтом педали, что забыл сделать фото. поэтому часть фотографий не моя, а взята отсюда http://s456592474.website-start.de/ibanez-effects/master-ser...)

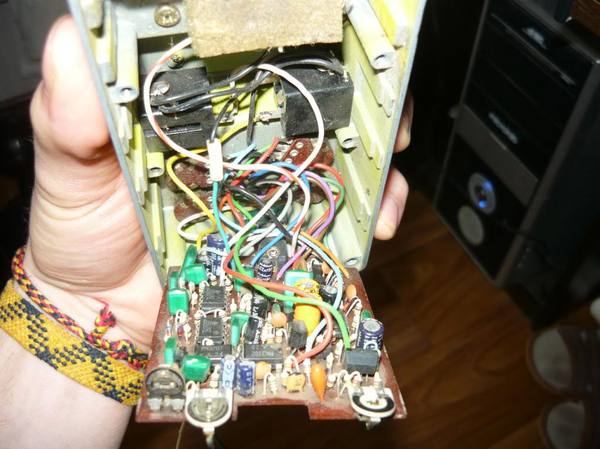

Внешне педаль в отличном состоянии. Плата тоже в хорошем (за исключением характерных потемнений у конденсаторов).

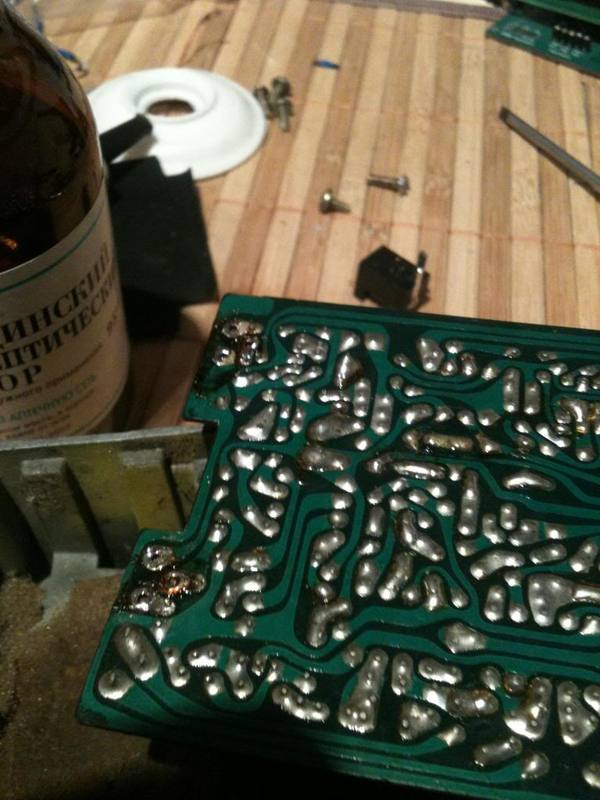

Смотрю на плату под лупой и вижу порванную пайку у гнезд входа-выхода. Педаль пока не имеет проблем с пропаданием сигнала, однако я заранее пропаиваю гнезда.

Далее проверяю шлейф между основной платой и платой потенциометров - всё в порядке.

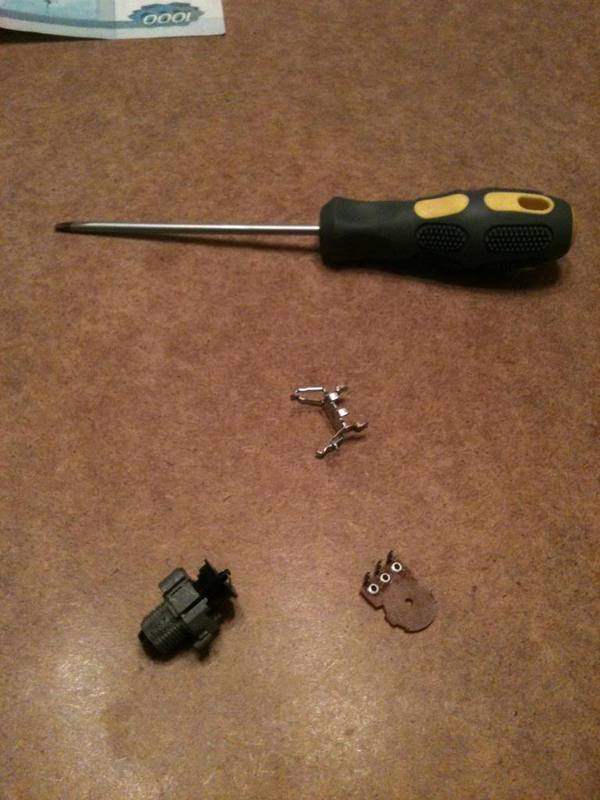

Смотрю осциллографом сигналы клока и сигнал на входе/выходе микросхемы MN3102  - всё в порядке. Перехожу к проверке потенциометров. Выпаиваю speed - он выглядит довольно новым, без грязи снаружи. Одна тестер обнаруживает интересную вещь - отсутствие сопротивления на среднем выводе. Разбираю потенциометр и вижу отломленный контакт:

Меняю на подходящий из своего запаса и педаль оживает - появляется эффект и всё регулируется. Однако эффект шумит, необходима замена конденсаторов, что я тоже делаю.

Profit, теперь у меня есть прекрасный хорус.

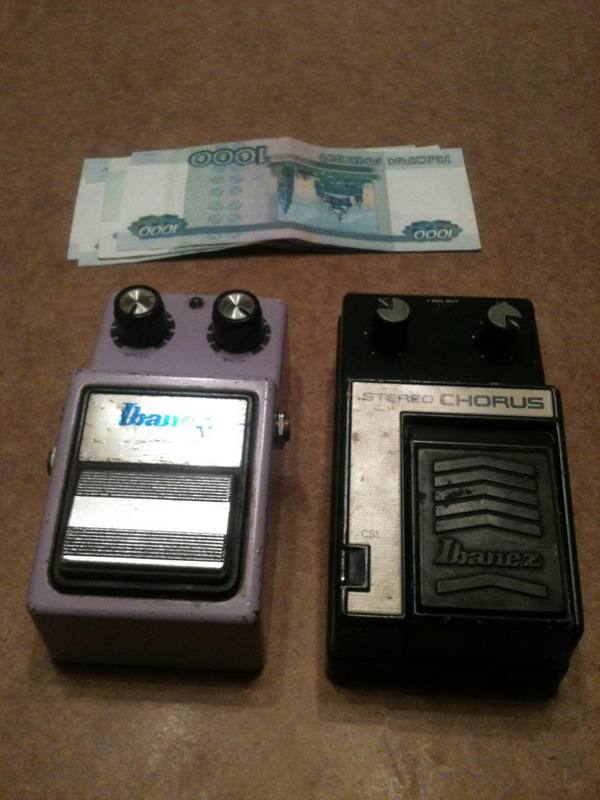

Однако, хочу отметить очень важную вещь. Ibanez CSL - это Ibanez CS9 в другом корпусе. Прямое сравнение "в лоб" с винтажной версией CS9 показывает идентичность педалей! Так зачем платить больше? Хотя тут вопрос по стоимости перепродажи - 9я и 10я серия педалей широко известна, а Master series - нет. А ведь разница идентичных педалей в разных корпусах может достигать 5 тысяч рублей!

Педалий 10й серии, не отличаются от Master series из этого поста, однако, названия уже адекватные

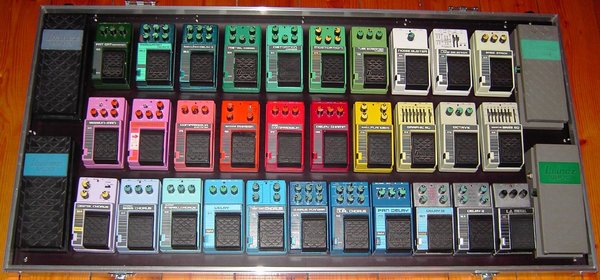

Педали 9й серии производства Ibanez

Ну и видео со звучанием Ibanez CS9, идентичному педали из поста

Ну и традиционно - спасибо подписчикам, стараюсь для вас и Пикабу!

Готов помочь с проблемами с вашими педалями эффектов

!Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов!

Что-то жёлтые фленжеры зачастили :) В очереди ещё один FL9, ну а пока на рабочем столе редкость - 18тивольтовый фленжер первой серии эффектов Ibanez Fl301. В целом это предшественник FL9 из поста http://pikabu.ru/story/remont_flenzhera_ibanez_fl9_iz_80kh_4.... Однако, отличается корпусом, отсутствием одной из ручек, а также более "правоверным" питанием 18в. Само же звучание я могу оценить как более прозрачное и глубокое по сравнению с FL9.

Схема педали доступна тут: http://www.studio250.fr/docs/ibanez/FLANGER_IBANEZ-%20FL301.... и представляет собой вполне стандартное применение связки BBD (bicket brigade delay) MN3007 + MN3101, часто встречающиеся в эффектах хорус/фленджер:

Данная педаль поступила с вполне стандартной проблемой для винтажных педалей - периодически не срабатывающей ножной кнопкой, а также "шумом прибоя" в цепи. Со старыми педалями всё вполне однозначно - замена конденсаторов + использование deoxit жидкости на кнопке.

С педалями первой серии типа FL301, TS808 вообще существует проблема - ножные кнопки у них неразборные. Так что либо замена, либо попытка спасти :)

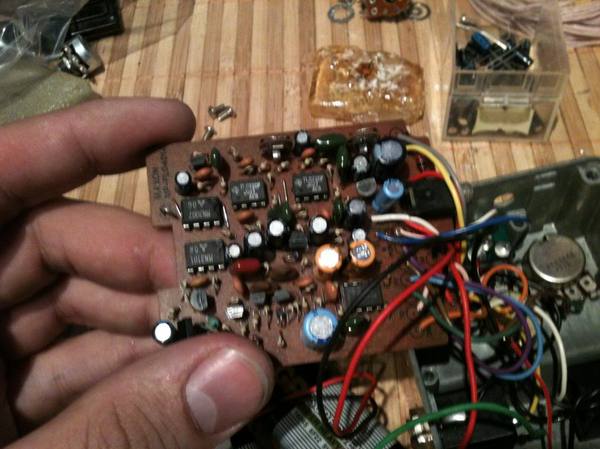

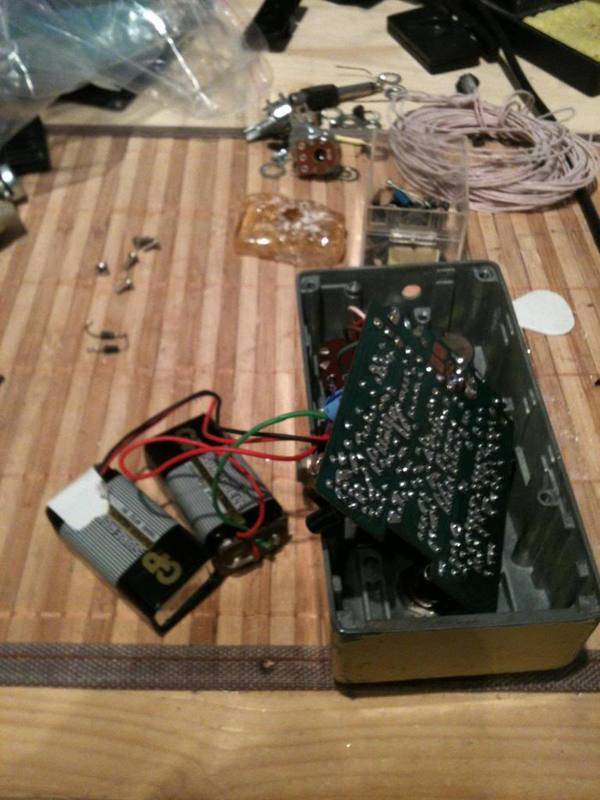

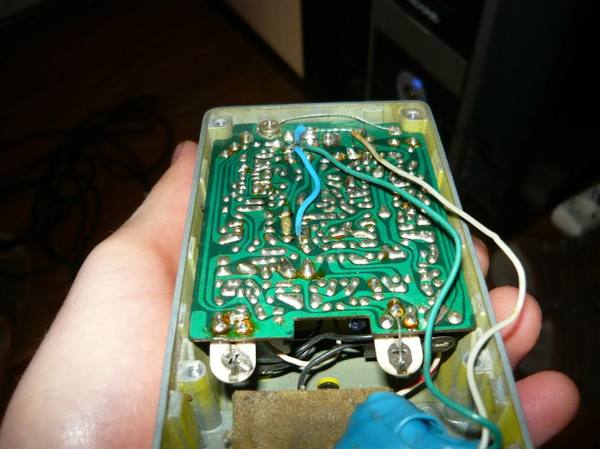

Разбираю педаль - всё вполне стандартно и напоминает FL9. Характерные потемнелости на плате от старых конденсаторов.

Так что тупо меняю их и калибрую педаль по винтажному гайду, который доступен вот тут http://elektrotanya.com/ibanez_fl301_sch.pdf/download.html

После калибровки педаль больше не шумит, однако кнопка ещё немного глючит. К счастью, deoxit её спас. Вообще новые можно купить на ебее, но цена кусается - 20 долларов http://www.buyanalogman.com/Ibanez_TS_808_Switch_p/ts808swit...

Теперь педаль работает как новая. Profit.

Ну и бонус - небольшой видосик звучания такой же педали.

Спасибо за внимание! Готов обсудить в комментариях особенности ремонта винтажных эффектов, а также подсказать по вероятным причинам неисправностей.

!Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов!

Девайс принесли в ремонт с классической проблемой современных педалей - проблемой несрабатывания ножной кнопки. Что ж - посмотрим девайс...

В целом, признаться честно, я не люблю современные педали. Особенно процессорные. Их ресурс - реально "до конца гарантии", а ремонтопригодность - слабая.

Разбираю педаль - всего 4 шурупа на дне под крест:

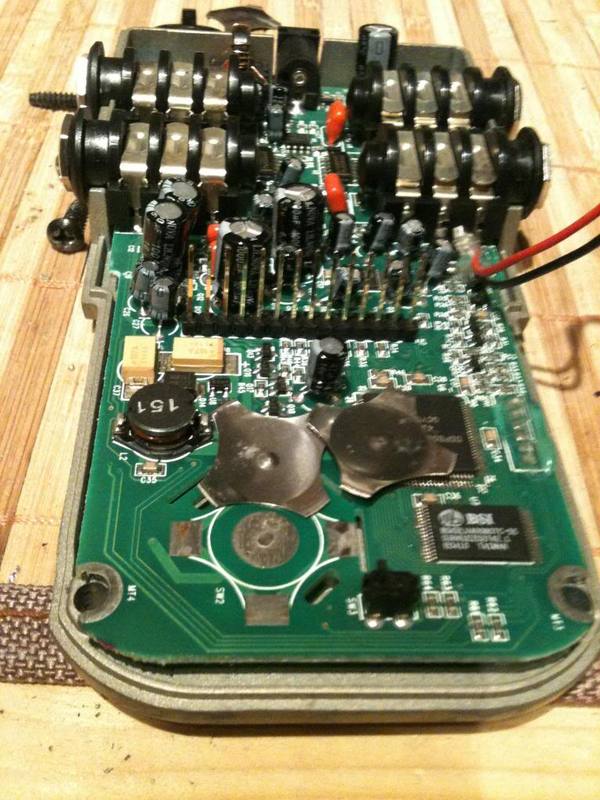

И сразу вижу "любимую причину ненадежности" - контактную колодку, ещё и со шлейфом:

Прозваниваю тестером шлейф "по привычке ожидая косяка" - а нет, всё в порядке. Ищу неисправность дальше. И вот как "прекрасно" организована ножная кнопка - кучка трущих об плату металлических дисков... Плата уже подпротёрта, на дисках грязь и начинающаяся коррозия. Нормальную кнопку в такое устройство мне не впаять из-за особенностей корпуса, поэтому просто отчищаю и зачищаю всё спиртом. Должно помочь на некоторое время, ну а владельцу придётся думать что делать дальше.

Дальше - лечение tap tempo микрика - он тоже проблемный, срабатывает через раз. Contact Clean не помог. Похоже на износ контактной части. Тут только замена. Микрик, кстати, редкий, с трудом нашёл в своё время на Ebay:

После замены собираю педаль - всё работает нормально. Кнопка отрабатывает четко, tap tempo тоже в порядке.

Profit.

P.S. Это уже не первый случай, когда ремонт оставляет двоякое ощущение. Я всегда стремлюсь делать качественно и надежно, но тут сам конструктив просто не оставляет шансов.

P.P.S. Спасибо, подписчики! Стараюсь для вас и Пикабу!

!Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов!

Сегодня на моем рабочем столе редкая педаль EHX Electric Mistress 18V. Та самая, которая является основой "плывущего" звучания таких групп как Pink Floyd (да, там и Univibe, я в курсе), The Police, Paul Gilbert, etc.

Педаль уже слегка в разобранном состоянии, не обращайте внимания :)

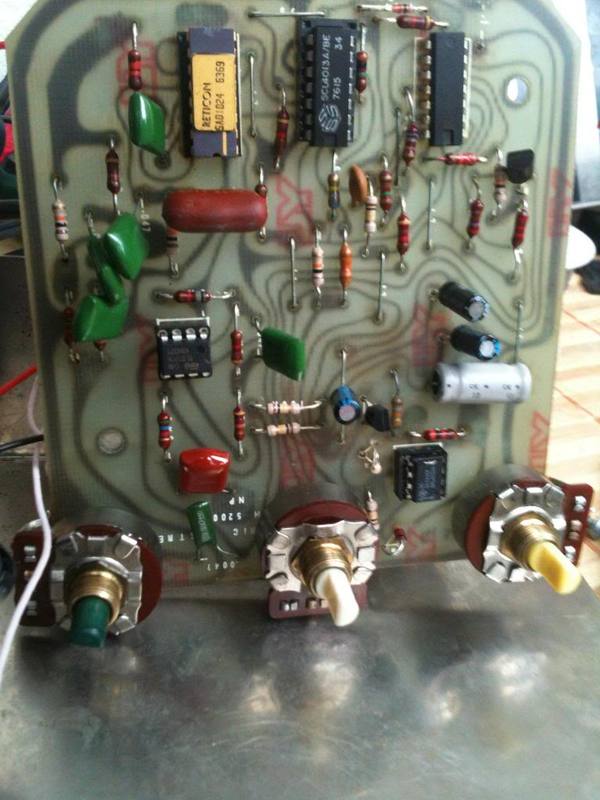

Этот девайс - мой личный. Был куплен на ебее с расчетом на ремонт своими силами. Посмотрим поближе на версию платы:

Версия платы - EH-5200-1. Согласно полному сборнику от Ralf Metzger (http://www.metzgerralf.de/elekt/stomp/mistress/index.shtml) это педаль первого выпуска! Такой версии платы даже нет в его каталоге и педаль для меня лично представляет огромный интерес.

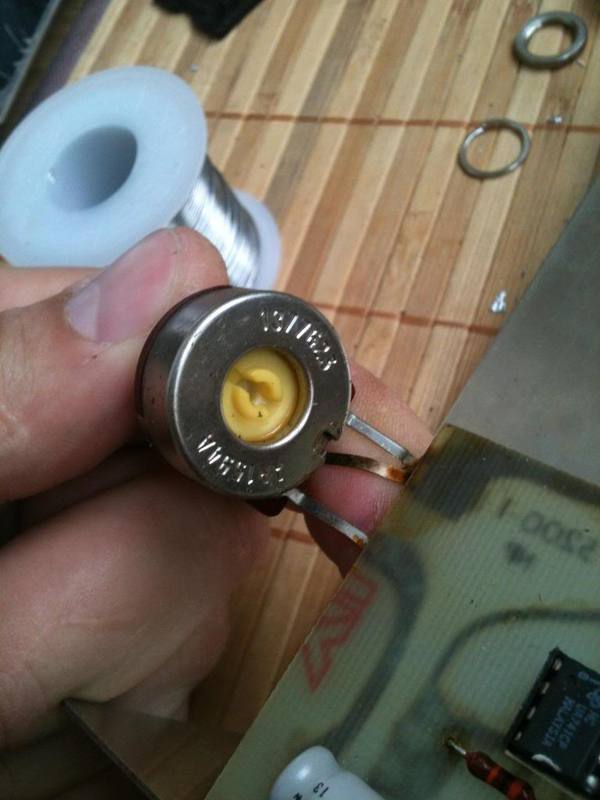

Чтобы подтвердить версию раннего происхождения проверим датакод на потенциометре:

Потенциометр производства CTS практически вечен, имеет пластиковый вал (как фича - педаль не фонит, если прикасаться рукой) и по его маркировке легко определить дату изготовления - это последние 4 цифры. В данном случае 7623, т.е. 1976, 23я неделя.

Первая Мистресс!

Тем не менее, педаль в неработоспособном состоянии. Для начала заменим все провода, гнездо питания, клеммы 9в, развалившийся футсвитч, все электролиты.

Небольшое замечание - в старых педалях я стараюсь сохранить аутентичность по максимуму. Однако, в таких старых педалях 70х годов (особенно производства MXR) все электролиты обычно имеют ESR в районе 4Ом и выше при норме меньше 0.5Ом, что негативно сказывается как на фильтрации питания (педаль шумит), так и на её работоспособности (просаживает сигнал, искажает его, вообще не работает). В данном педали электролитических конденсаторов немного, так что меняю сразу все, чтобы потом не разбираться с лишними неисправностями.

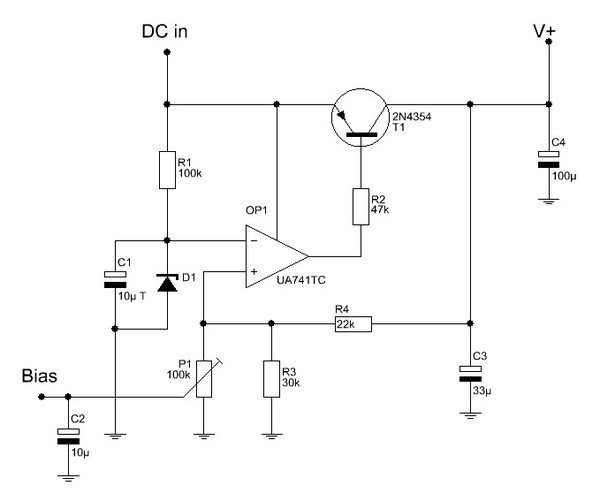

После замены осторожно подаю на вход с регулируемого блока с защитой питание, контролируя потребление по току. Согласно спецификации Мистресс должна потреблять около 10 мА, однако моя педаль не подаёт признаков жизни. Значит, неисправность в цепи питания. Смотрю схему от похожей версии педали, обращая внимание на то, как формируется нужное напряжение питания. Удалось найти схему именно БП педали отдельно:

Несмотря на то, что моя педаль несколько отличается, мне понятно, что необходимо проверить напряжение на коллекторе (выходе) транзистора около ОУ 741 относительно земли. Подаю 18В на вход питания педали и проверяю - 0. Педаль неисправна по питанию.

Небольшое гугление выдает много топиков по "болезни" этой модели педали - выгоранию цепи формирования 12В. В основном к этому приводит использование БП с неверной полярностью. Похоже, от этого пострадала и моя педаль. Проверяю также зенерный диод рядом с ОУ (операционным усилителем) - после него должно быть примерно 6.8В - а там непонятно что - диод также неисправен. Принимаю решение о замене ОУ, транзистора и диода. Сталкиваюсь с проблемой того, что транзистор 2n4354 найти невозможно. Подбираю через каталог замену - 2n2907, к счастью у меня в заначке есть несколько новых. 741й ОУ также в наличии, а вот своеобразный зенер на 6.8В пришлось купить в радиомагазине.

Да, вообще рекомендуют заменить этот кусок БП на нормальный ИТУН, т.к. это здорово приберет аналоговый шум и очистит звучание педали, но на такое я не решился :)

Перед заменой каких-либо деталей я всегда проверяю их. Либо с помощью тестера, либо с помощью китайского девайса "сунь-в-меня-а-я-проверю". Такая штука на arduino, определяет сразу и тип детали, и какие выводы, и какие характеристики. Только один из 6шт 2n2907, что у меня были (новые!) оказался рабочий. А транзисторы были с ленты, новые! Кстати, конденсаторы Jamicon с хорошим ESR.

После замены деталей и подачи напряжения на коллекторе 2n2907 12в. Профит!

Замечу, что при замене ОУ, впаянных в плату, я всегда впаиваю "кроватку". Это реально упрощает всякие моды, спасает на случае бракованного ОУ и стоит 2-4 рубля.

Проверяю аудиотракт с помощью звукового пробника - тишина... Похоже, что есть проблема либо с 4558 (сдвоенный ОУ), либо с SAD1024 (микросхема BBD задержки).

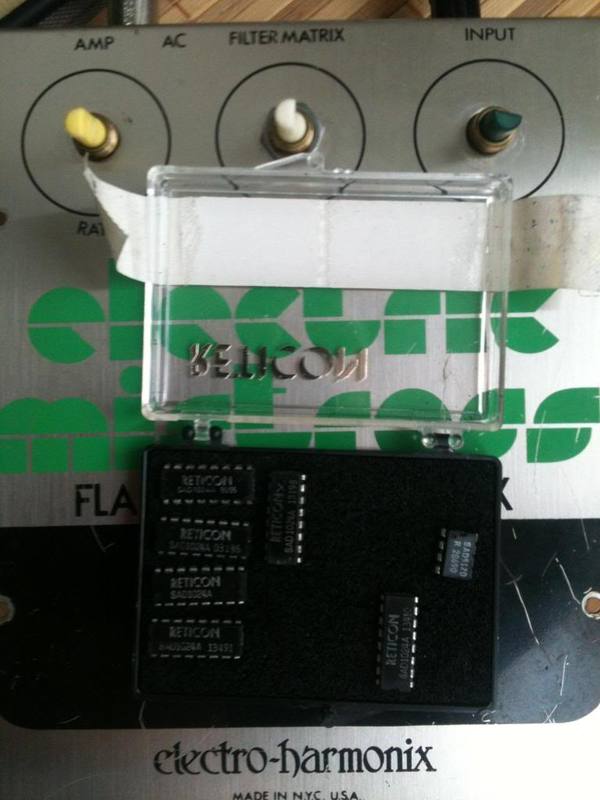

Проверка показывает нормальное питание на обеих микросхемах. Проверяю прохождение сигнала через 4558 - 0. Заменяю. Проверяю работу SAD1024 http://thmq.mysteria.cz/em1022/SAD1024.pdf - чип аналоговой задержки (проверяю тактовый генератор, ОУ что рядом с ней) - к сожалению, BBD чип нерабочий. Но у меня в запасе есть замены :) Сейчас такие - только на ебее, в среднем по 70-90 баксов. Я в своё время удачно урвал коробочку:

Замечу, что, как показывает опыт, большинство неисправных педалей с чипами аналоговой задержки от производителя Reticon, продаваемые на Ебее, скорее всего имеют подобную проблему. А некоторые чипы, например R5101, SAD512D, R5106 - достать дело невероятной удачи. Поэтому при отсутствии бюджета на дорогостоящую замену не рекомендую связываться с данной покупкой и такими ремонтами в целом.

Ставлю новый заведомо рабочий чип (аж с позолотой для особой радости звучания :) ), получаю сигнал на выходе!

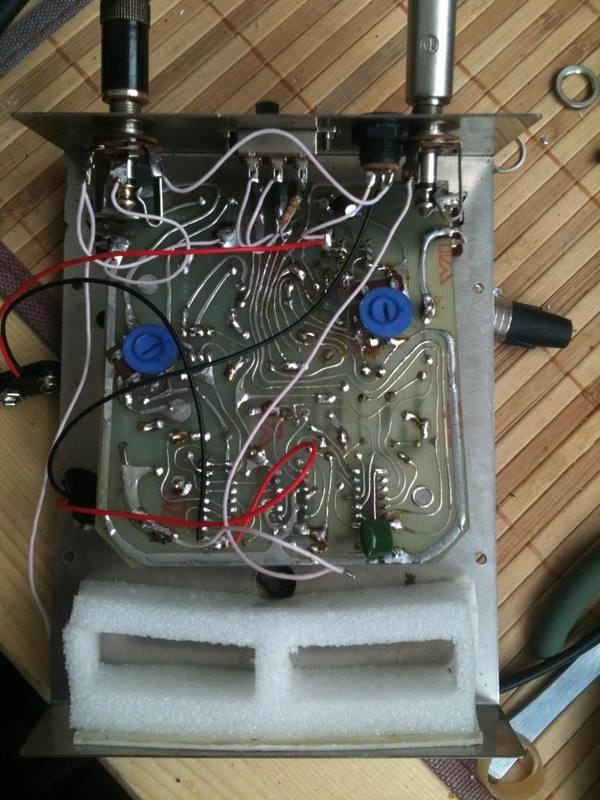

В итоге всё получилось. Ниже фото пока неотмытой от грязи платы для любителей хардкорной разводки "пК сожалению, часть дорожек отвалилась (перегрел случайно), пришлось чуть-чуть использовать выводы резистора и транзистора.

Дальше я калибрую педаль согласно алгоритмся с помощью осциллографа и звукового генератора, а затем собираю её.

Собственно, конец ремонта.лавными линиями от руки как в 50е годы:

К сожалению, часть дорожек отвалилась (перегрел случайно, эх кривые руки и хреновый текстолит), пришлось чуть-чуть использовать выводы резистора и транзистора.

Дальше я калибрую педаль согласно алгоритма с помощью осциллографа и звукового генератора, а затем собираю её.

Собственно, конец ремонта. И радость от клевой педали, дающей "звук как у Пинк Флойд" :)
