Изготовление радиоуправляемого летающего крыла Pyth-700 V2 из Пеноплэкса. От начала до конца.⁠⁠

Изготовление радиоуправляемого летающего крыла из "пеноплэкса" от начала до конца.

Рекомендую повторить!

Это очень просто!

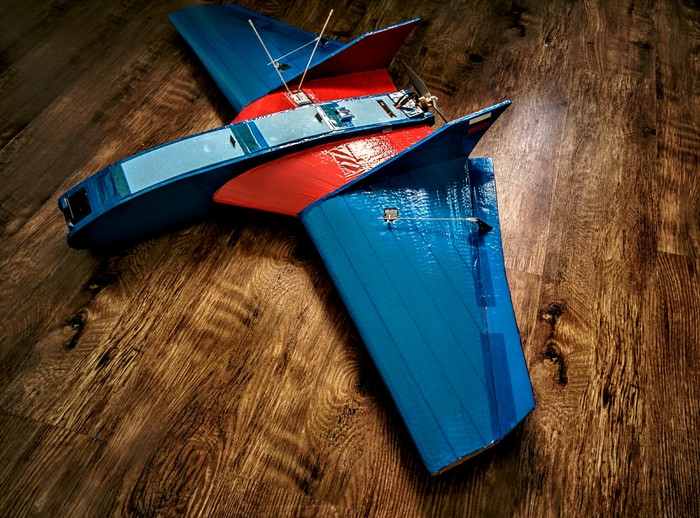

Летающее крыло Pyth-700 V2:

Материал - Пеноплэкс

Размах - 700 мм

Вес - 438 грамм (с грузом для балансировки)

Профиль - Clark Y 10%

Мотор - 2212 1800kv

Пропеллер - 6045

Регулятор - ESC-30А

Аккумулятор - HRB 1500мАч

Чертежи (просто отправить на печать и склеить):

https://drive.google.com/open?id=1z9apUJps-uM3eW5XFjvzXa854P...

https://drive.google.com/open?id=1D2GH05QVwU_QbfnCaBjiOJjIis...

файл SketchUp 3D модель:

https://drive.google.com/open?id=159AUJxAPghG6-HVj2rneb6UkFK...

Чертеж с ЦТ: https://drive.google.com/open?id=1yj4VKcOXmaHA0ZlFLPqCOqDuj-...


Перемотка мотора 2212 для этого крыла мы уже обсуждали в статье:

https://pikabu.ru/story/samaya_prostaya_skhema_peremotki_bes...


А облет и полеты этого крыла можно посмотреть в теме (В общем то данный пост я вляется продолжением):

https://pikabu.ru/story/kak_sobrat_radioupravlyaemoe_letayus...

Вот сам облет:
