Здравствуйте всем.
Есть немного что написать и показать))) В первой части будет много букв без фоток, ибо сначала не планировал делать пост да и память у меня хреновая, всё время забываю делать фото.
В общем заехал к нам ноутбук ASUS,модель по-моему Х53, давно модели не смотрю, на платформе LA-7322P.
Предыстория такая (со слов клиента):"Когда-то давно сдохла дискретная видеокарта, отключили в диспетчере и пользовались так. Потом ноутбук залили, вынули батарею, посушили(без разборки) и пользовались где то месяц, потом он лег на полку и лежал где-то полгода. Сейчас не включается."
После вскрытия обнаружилось залитие в районе моста и под мостом. Тогда фото еще не делал к сожалению, по этому фото из инета для примера. Выглядело примерно вот так:
Только вот на такой площади:
При чистке SMD-элементы просто отваливались сами.
Директор, посмотрев на это, сказал что нет смысла связываться с ремонтом, клиенту дороже выйдет чем купить такой же ноут с рук, да и шансов поднять мало, после такого залития и столько времени. Это прозвучало для меня как вызов)
В общем мы поспорили, если я его поднимаю за 5 часов, то я получаю премию,а клиентам ремонт будет бесплатный. Условия шикарные, учитывая то я не мастер\инженер, а управляющий))

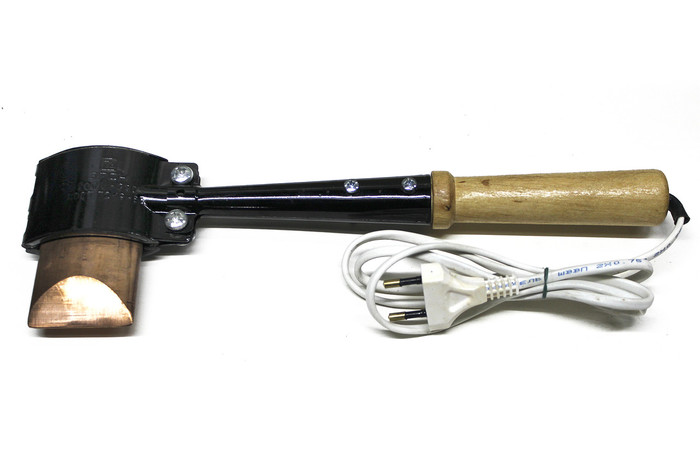

В общем, взял я свой личный паяльник для SMD
И бросился работать.
0:00-0:50
Первым делом почистил плату насколько смог,отключил дискретку,снял мост,под которым всё тоже было зеленое, взял такой же новый, накатал шары, запаял. Проверил основные линии на КЗ, вроде бы норма.
0:51-1:30
Подключаю ЛБП,потребление высоковато, 0.045 мА, но реакция на кнопку есть, правда без инициализации, потребление доходит до нормы, 0.6-0.8А и выключается. Хммм....уже хорошо.
Выяснил то высокое потребление вызывает один конденсатор под мостом. Нахожу Boardview на плату, выясняю номинал,меняю. Есть старт, показывается логотип Asus и выключается...Мы где то близко...
1:31-2:30
Пропаиваю подозрительные SMD, которые были залиты и подгнили, вооружаюсь мультиметром, начинаю проверять всё подряд. Ноутбук ведет себя по-разному, выключается на разных пост-кодах...В общем дело точно в обвязке моста, там, где было всё залито и уже подгнившее...
2:31-3:00

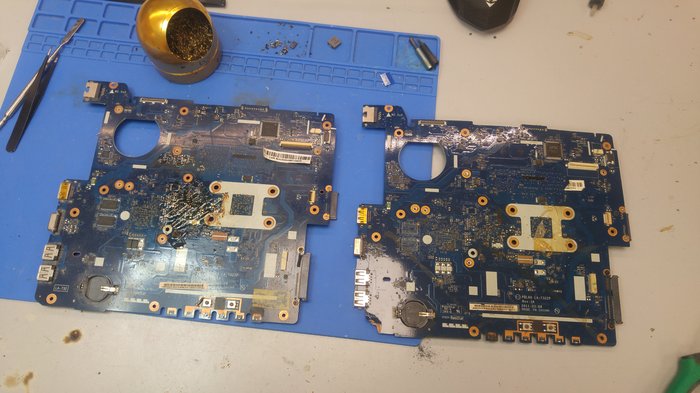

Уже никто не верит в хороший исход, обвязку рыть это долго и нудно. Хм...а есть ли у нас донор? Есть! Нашел такую же плату, только UMA (без дискретки). Есть идея...
3:01-3:30
Донор тоже подзалит, но не страшно.

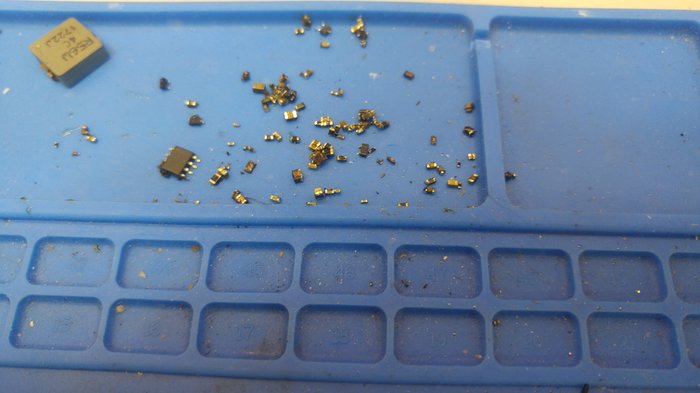

Сдуваю всю обвязку с платы

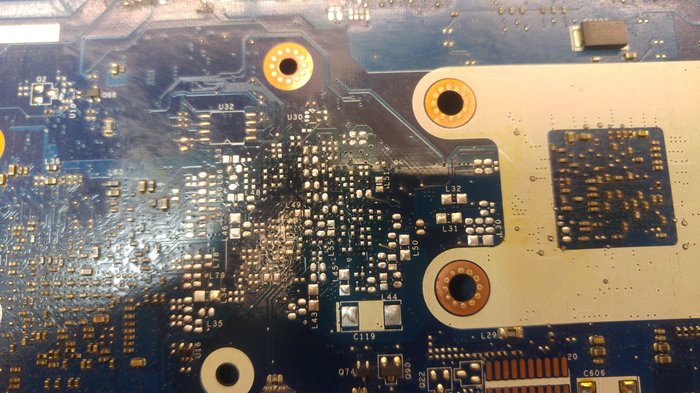

Зачищаю, залуживаю, чищу
И, начинаем перекидывать обвязку...
3:31-4:30

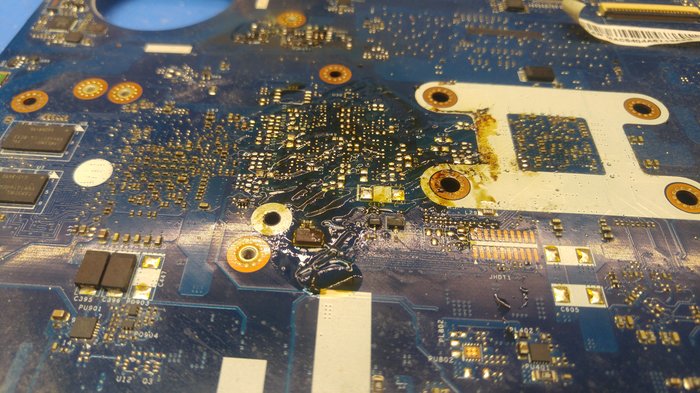

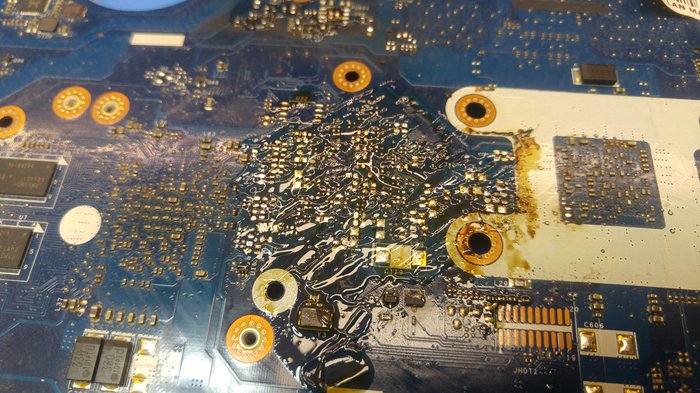

С перекурами, трясущимися руками и премией в голове перекидываю обвязку.
Да-да-да, кривовато, но как смог)) Руки то из жопы и те кудрявые. Потом конечно подравнял всё.
4:31
Иии...

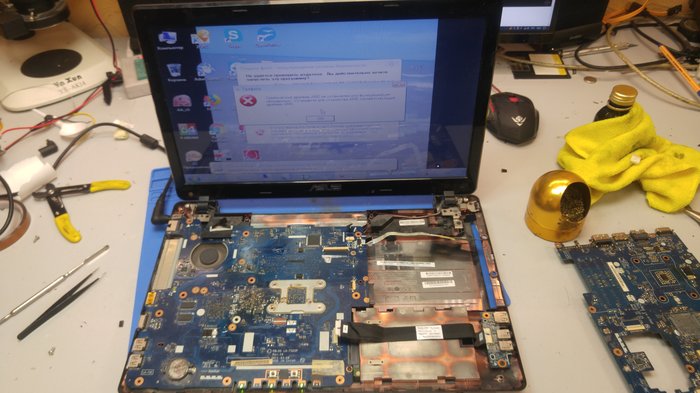

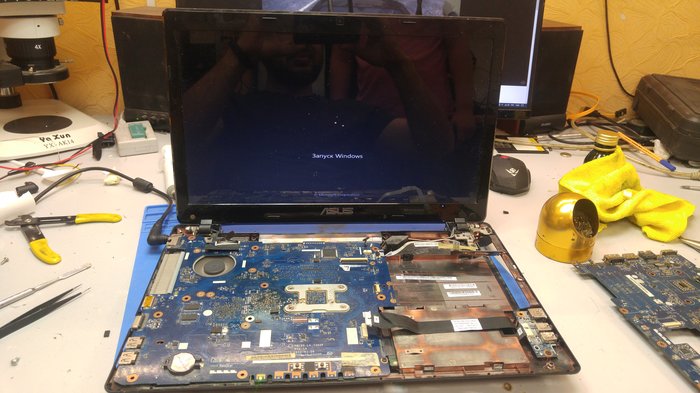

Всё работает)))
Финально проходимся паяльником по SMD, чтобы убрать огрехи пайки, чистим СО, чистим плату собираем.
Всё готово)) Все функции работают, стресс-тесты проходит на ура.
Предвещая комментарии...да, этот ноут того не стоит. Но, спор есть спор))) Да и мне самому нравится работать своими кудрявыми руками, во всём самоучка. Так что сильно не ругайте)
Буду наверное понемногу выкладывать свои ремонтики, часто дома ремонтирую знакомым что-нибудь)
Всем спасибо и до встречи)
