Замена стекла Samsung galaxy s10 plus. Конфетки к чаю)⁠⁠

Сегодня будет пост про переклейку дисплея с двумя дырками. Да, это единственный самсунг, у которого, зачем-то, 2 фронталки вместо одной. Samsung galaxy s10 plus.

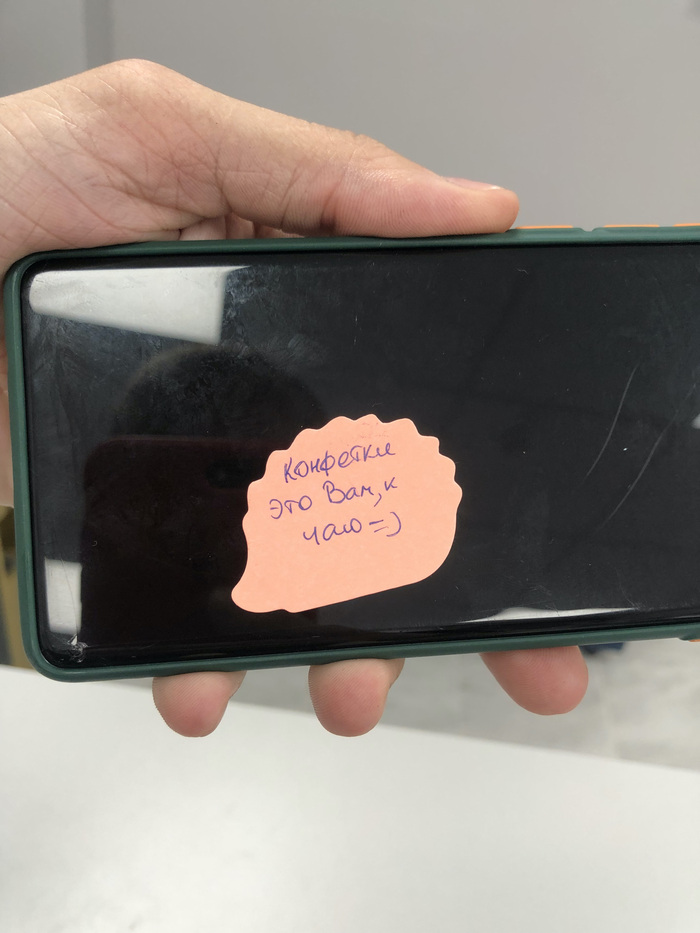

Прислали мне его курьером в маленькой красной сумочке, но вместо антивандальной пупырки защищали его конфеты, а на самом стекле красовался вот такой милый стикер)

Мой стоматолог после таких телефонов без работы точно не останется)

А сам пациент выглядел вот так.

Гравитация его приложила чуть больше, чем обычно, поэтому в месте удара у него красуется черное пятно. Пятно маленькое, но это уже говорит о том, что в матрице воздух, а пятнистые дисплеи я делаю без рисков и без гарантии. Потому что как и от чего ему вздумается расслоиться или потухнуть не знает даже гадалка с ТВ-3.

Поэтому сразу согласовываю стоимость замены модуля при неудачной переклейке. Владелец с рисками согласен, поэтому едем дальше)

Разбираем аппарат, снимаем все что может повредиться от нагрева. Срезаем алмазным диском все углы и заводим струну между стеклом и матрицей.

Затем срезаем матрицу с рамы, сидит она на двухстороннем 3м скотче и 2х каплях силиконового герметика снизу. Вот вам и IP68)

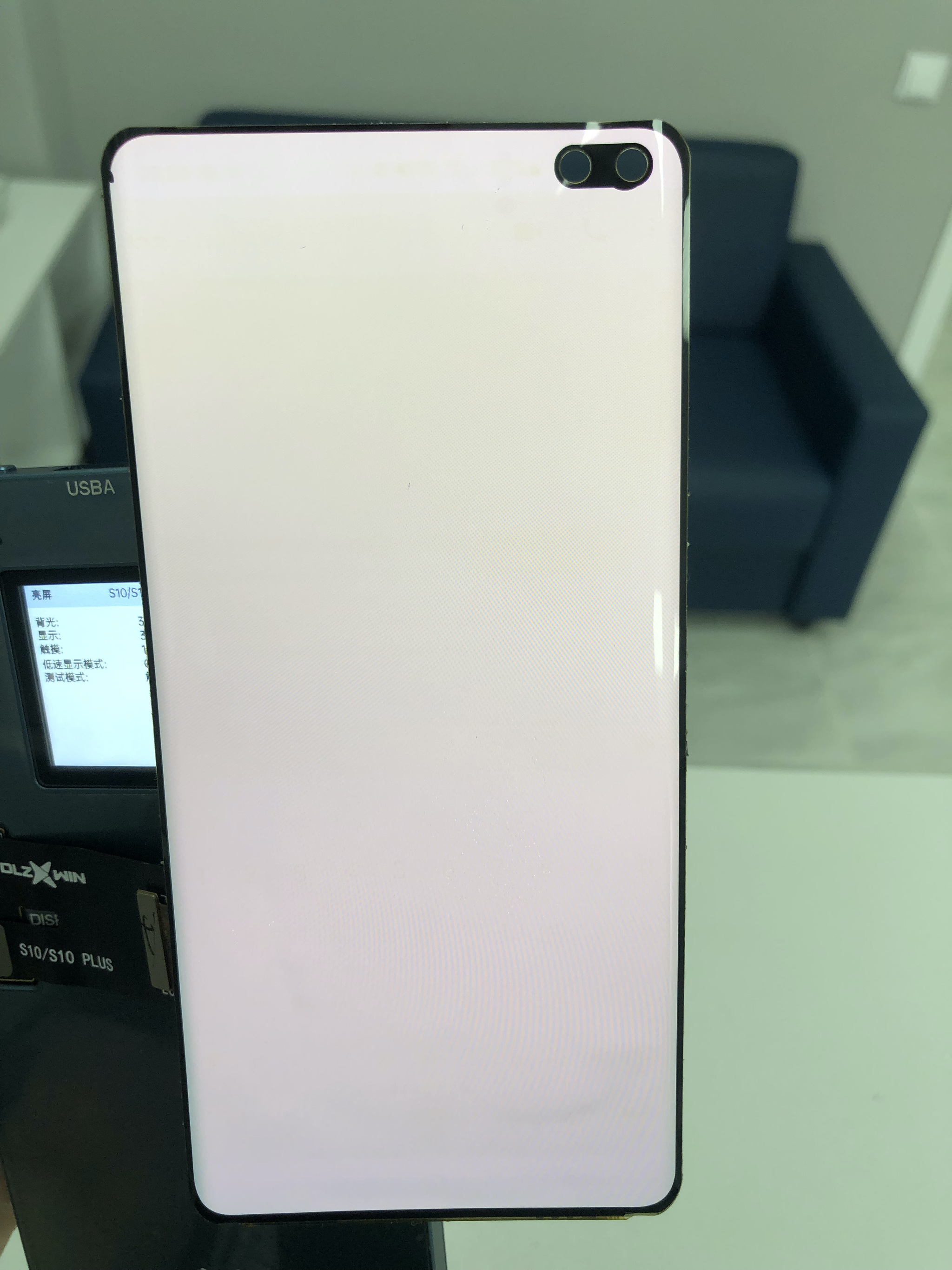

Затем проверяем матрицу на тестере, самая сложная часть работы позади.

Пятно слева на месте, а пятно снизу глазка фронталки потому что тестер дисплеев думает, что он запустил дисплей от s10 и нарисовал пятно программно. Такие дела)

Да дисплеи от s10 и s10 plus можно проверить на одной и той же плате, так же можно проверить и s9/s9 plus и s20/20 plus/20 ultra. В рамках одной серии дисплеи используют одинаковую схему управления.

У самсунга вообще куча совместимостей. Корейцы тоже любители придумать одну матрицу и запихнуть ее в как можно большее количество аппаратов. Например в таких моделях, как A50/A30/A50S/M21/M30/M31/M30S/F41 стоит одна и та же матрица, но с разными шлейфами.

Одуреть, 8 разных телефонов с одинаковой матрицей. Передаем привет китайцам из Oppo и Realme)

Вот кстати для понимания сколько аппаратов одновременно у меня в работе и все надо выдать переклеенными и собранными уже через час-два.

Но это все отступление, матрица живая, а это значит что ее можно склеить с новым стеклом, чем мы и займемся. Центровать матрицу относительно стекла буду руками, потому что центровочные формы кривее, чем мои руки.

Склеиваем в вакууме стекло с матрицей и достаем готовый дисплей. Собираем все в обратном порядке и любуемся результатом. Промежуточные результаты сфоткать не успел, телефонов много, а я один)

Огонь, а где пятно?

Пятно на месте и даже не стало больше. Ставишь темную тему и забываешь про то, что оно когда-то было.

По цене вышло в 2 раза дешевле замены дисплея.

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Познавательные посты о том, из чего состоят дисплеи.

С чем едят Amoled и OLED матрицы

С чем едят IPS, TFT и прочие ЖК дисплеи

Всем удачных ремонтов. Берегите нервы переклейщиков, можно даже конфетами. Один клиент мне даже мороженное недавно принес. Cтоматологические клиники не просто так спамят звонками. Мне кажется они что-то знают)
