Замена emmc на телефоне Samsung G530H
Неделя рариков окончилась, будем чинить современную трубку. ))) Аппарат зашёл висящим на заставке.
Одином шиться не хотел, по всем симптомам, память ушла в реадонли. Будем менять. )

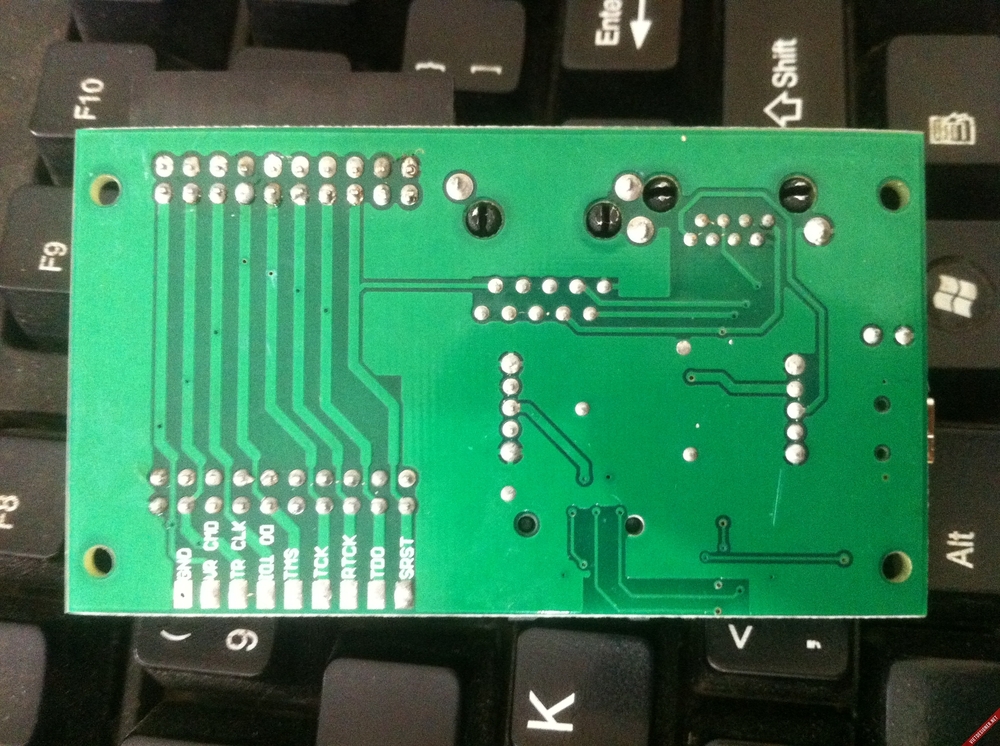

Сразу оговорюсь, в телефоне SuperIMEI, забить какой хочешь, после замены флешки не получится, по этому для начала будем цепляться по ISP, пытаться слить кусок дампа. Для этого нам потребуется Z3X Easy JTAG, цепляем коробок к компьютеру, запускаем программу EasyJTAG Tool.

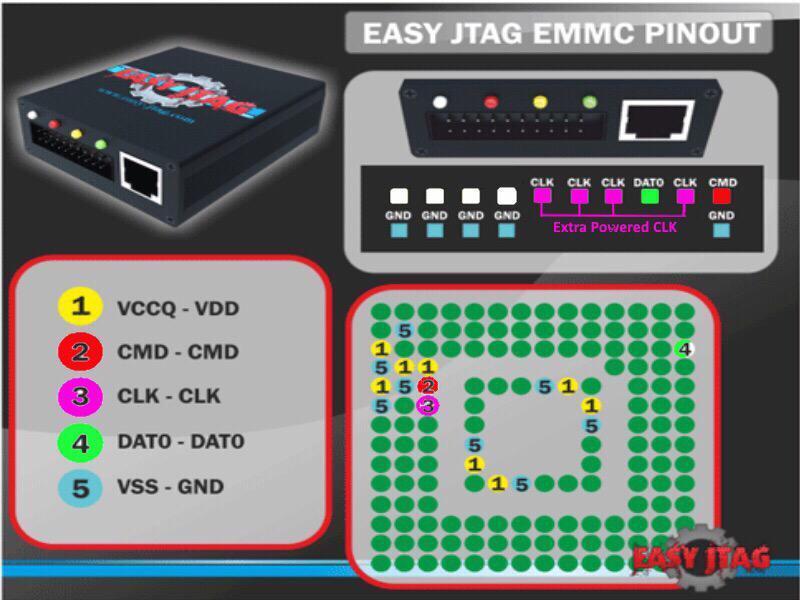

В ней выбираем модель аппарата с которым будем работать, на вкладке EMMC Распин, подпаиваемся, как говорит нам программа.
Детектим флешку, увиделась она нормально.
Выбираем размер дампа который хотим слить, жмём Читать emmc и... Терпим неудачу. Флехе совсем худо. После замены, придётся лить левые сертификаты.
Идём на саппорт иксов и качаем дамп.
Писать его будем на новую флеху.
Перед записью, подготовим новую память. Сделаем как было на старой. Нас интересуют вот эти параметры:
EMMC ROM2 (Boot Раздел 1) Емкость: 2048 kB
EMMC ROM3 (Boot Раздел 2) Емкость: 2048 kB
EMMC RPMB (Replay Protected Memory Block) Capacity: 2048 kB
Boot configuration [PARTITION_CONFIG: 0x00] No boot partition configured.
Boot bus config [177]: 0x00 , width 1bit , Partition config [179]: 0x00.
H/W reset function [RST_N_FUNCTION]: 0x00
На новой у нас всё ок, кроме размера разделов ROM2/3 и RPMB, по правим их. Идём на вкладку eMMC HW Partitions, выбираем нужные размеры и жмём Write to extCSD.
После правки, программа нас предупреждает, что нужно восстановить extCSD. Заливаем его из бэкапа, который программа делает автоматически.
Пишем дамп слитый с поддержки.
Пока льётся дамп, спаяем мёртвую флеху. Для того, что бы проще было её сорвать с компота, вырезал кусок экрана.
Чистим посадочное место и сажаем новую. Отмываем от остатков флюса.
Собираем аппарат. Заводим его в довнлоад мод. Кнопками или джигом, кому как удобнее. )
Прошиваем одином. MP3 плеер готов, теперь будем чинить сетку.
Необходимо рутануть девайс. Рутанул файлами, нарытыми на 4pda.
Зашиваем одином с начала 2_cache_recovery_stock_mohan_sm-g530h.tar.md5, запускаем тел, обновляем бинарный файл SupoerSU, после зашиваем обратно родное рекавери recovery+5.0.2.tar.
Теперь нам понадобится BST Dongle.
Для начала, включаем отладку по USB, после набираем *#0808# и делаем как на фото.
Т.ж. необходимо заклеить контакт на АКБ, иначе UART работать не будет.
Запускаем программу BST, цепляем аппарат по кабелю, пишем QCN(берётся на поддержке).
После, цепляемся аппарат к платке с UART интерфейсом.
Льём сертификаты из списка.
После перезагрузки, MP3 плеер, превращается в телефон. )))
Моя группа в вк: https://vk.com/igor_repair
