Вопрос поверхностным электрикам от подземного

Предложили работу небольшую, собрать две муфты на кабелях, завести и посадить концы в ТПуху. По телефону ничего толком не объяснили, т.к. сами мало чего понимают в подключениях и электричестве в целом.
По описанию понял, что работа предстоит по высокой стороне, сеть 6 кВ, откуда-то надо подать сеть на ТПуху. Для уточнения объема работ и вообще, понять что от меня хотят приехал на место.
Оказалось ребята монтируют и некоторую установку, на неё пойдут два кабеля - рабочая и резервная сеть, от ТП 0,4 кВ, 4 катушки кабеля по 200 м, длина сети примерно 400 м. Всё понятно с этим. Непонятно с другим. Кабель алюминий, 5х150. Муфты собрать не проблема, но вот как посадить концы 150 в автомат 630А, когда туда по виду 50 максимум влезут? Выкусывать жилки, тем самым снижая сечение? Может быть есть наконечники конусом, уменьшающие сечение? Но ведь чья-то умная голова высчитала, что на данную установку необходима сеть, сечением 150 и уменьшение сечения приведет к нагреву в этом месте.
Да и вообще, ни разу не видал кабель 5х150 в сети 380 В.

Лига электриков

5.5K постов25.7K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Вы смотрите срез комментариев. Показать все
1
Автор поста оценил этот комментарий

150 квадрат по 0,4 не видел?

Лично прессовал(и не раз) и подключал и 185 и 240 квадрат.

А по вопросу: выше ответили - шинки используются.

А ещё есть автоматы(и 400 и 630 ампер) куда легко встанут "лопаты" 240 наконечников. Но и там используются шины иногда.

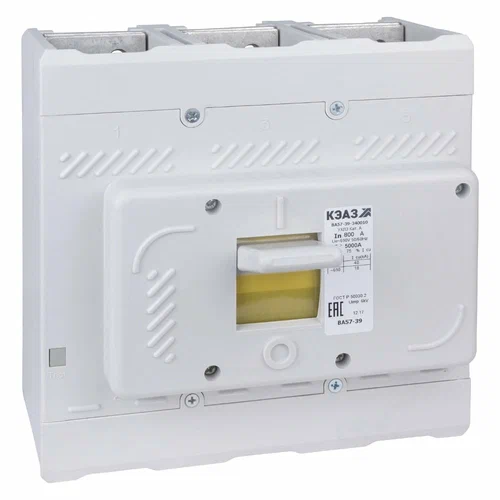

(на фото 800А,но точно такие же есть 400А и 630А)

Иллюстрация к комментарию
раскрыть ветку (2)
1
Автор поста оценил этот комментарий

Расключал генератор на 1 МВт, там было 2 кабеля по 240 квадратов, наконечники в автомат лезли спокойно, но пришлось ставить шины, потому что кабелем выламывало контактные группа автомата...

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Мне непонятна такая мощность потребителя по низковольтной сети. Зачем такие высокие токи и кабеля с большим сечением.
