Условные обозначения розеток, выключателей на плане. Для Visio
Сразу скажу что за основу хоть и был взят ГОСТ, но есть некоторые отличия. Например выключатель открытой и скрытой установки, на это повлияли европейские обозначения, которые я использовал пока не нашел ГОСТовские.

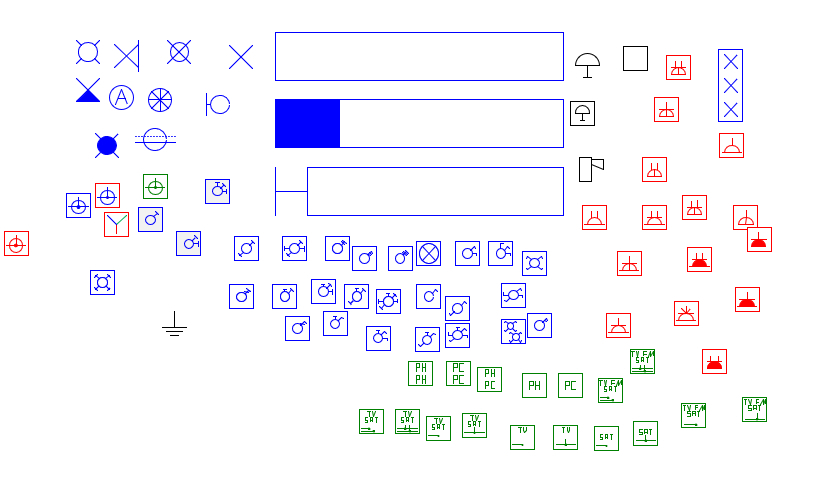

Красный цвет я взял основной для обозначения того, что связано с розеточными группами.
Синий - освещение
Зеленый - информационные механизмы и связи
Черный - нейтральный

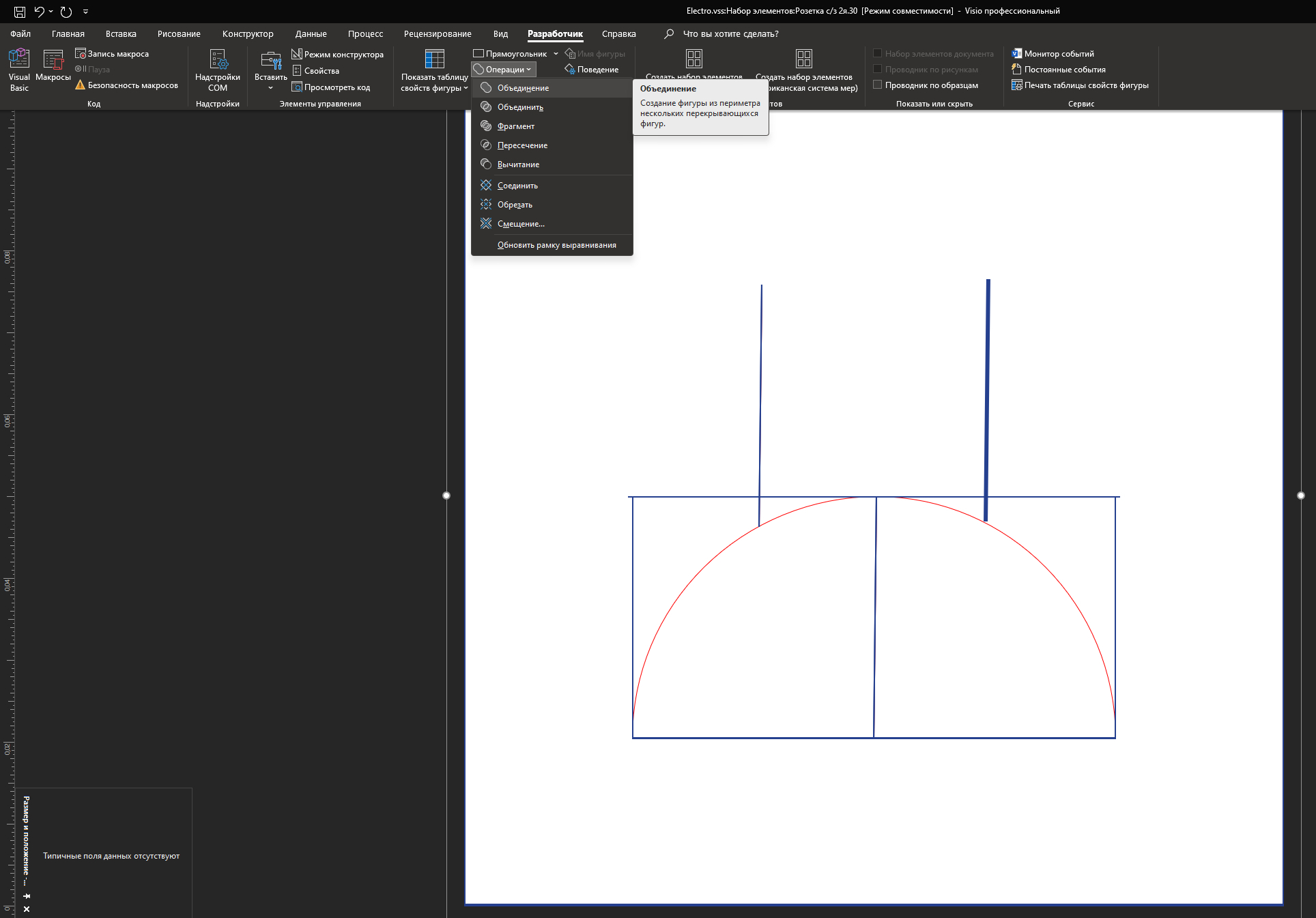

Несколько компонентов я позаимствовал из стандартных библиотек, так же оставил заготовки для новый элементов, только размеры под себя поправил. Кстати о размерах, размер "Рамки" ЭУИ я взял 10см, как наиболее приближенный к реалиям и удобный для расположения на схеме
Подборка конечно не полная, если вообще может быть таковой. Электрощиты например не стал добавлять, возможно исправлюсь, а может буду обходиться стандартными из Visio
Собственно ссылка https://disk.yandex.ru/d/7nhEUvAMCrTkoA
