Управление центробежными насосами для добычи нефти.⁠⁠

В продолжение поста http://pikabu.ru/story/tsentrobezhnyie_nasosyi_dlya_dobyichi...

Здесь хочу рассказать про управление УЭЦН. Знакомьтесь: станция управления производства ЗАО Электон. "Электон 04 250А

И для полноты НЮ-фото

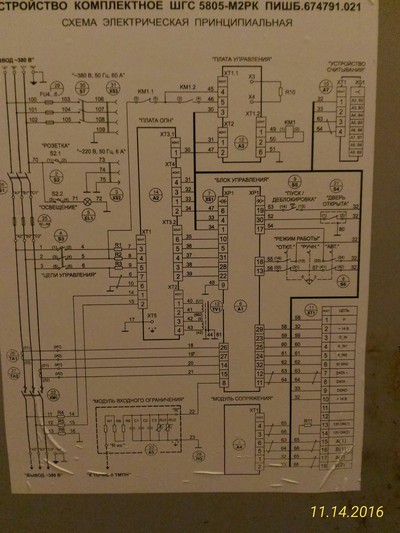

Любая станция управления электро-центробежными насосами (СУ) состоит из цепей управления и измерения, а также силовой части. Цепи управления и измерения включают в себя плату управления:

Контроллер СУ (КСУ):

устройство контроля изоляции (УКИ, где-то ПКИ(прибор контроля изоляции)), простите за фото, забыл нормально сделать:

переключатель режима работы и кнопка пуска.

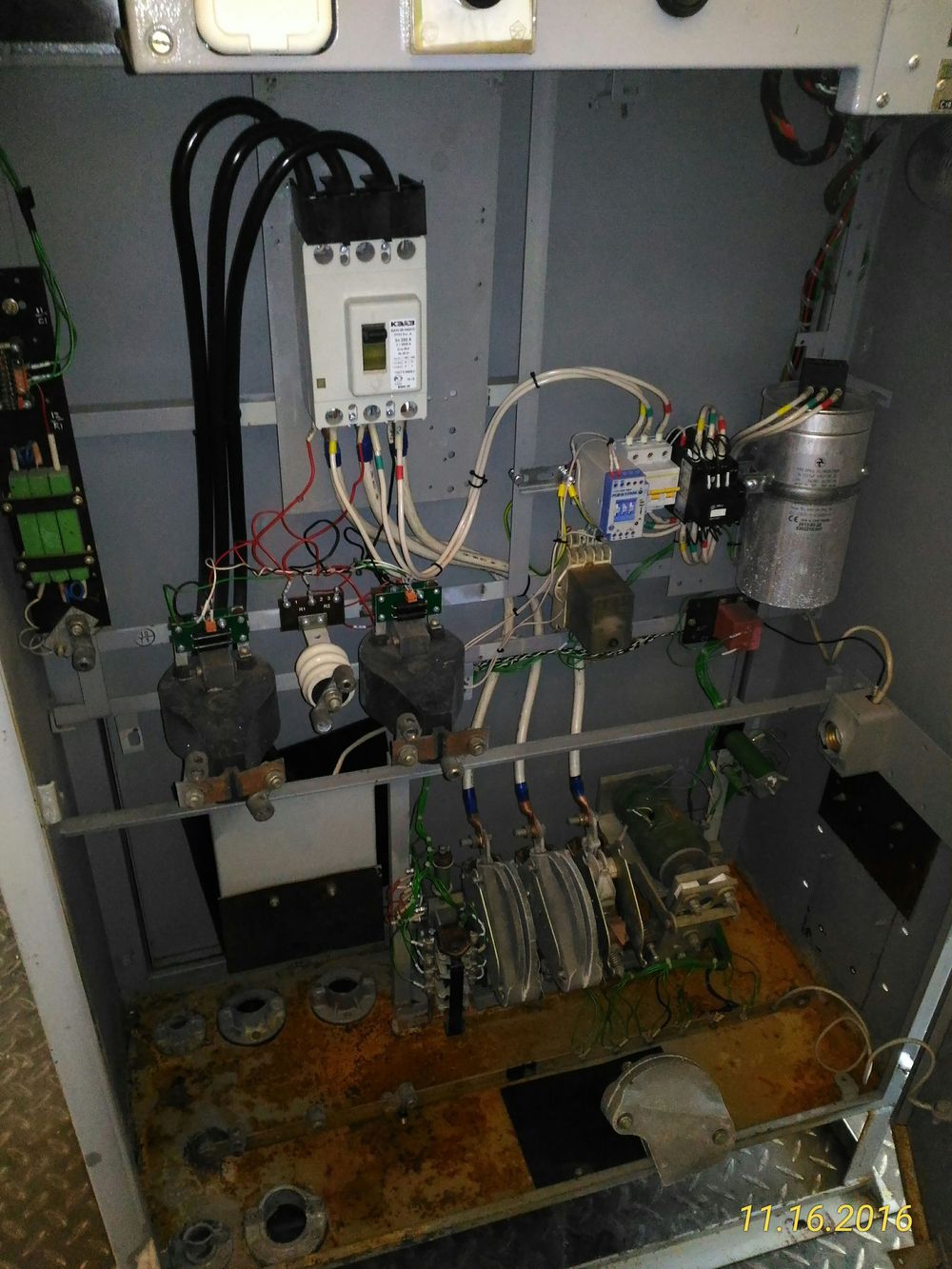

Силовые цепи включают автоматический выключатель, трансформаторы тока и контактор

Подаем питание в СУ. Включаем контроллер, он определяет параметры по напряжению и сопротивлению изоляции кабельной линии и ПЭД (погружной электродвигатель). КСУ при пуске подает напряжение (12 в) на плату управления, замыкает реле и включает контактор, здесь он электромагнитный на 250А. Затем напряжение идет на ТМПНГ

(Т - трехфазный трансформатор;

М - естественное масляное охлаждение;

ПН - для питания погружных электронасосов;

Х - степень защиты масла (Г - герметичный, в гофрированном баке; отсутствие обозначения - негерметичный, с расширителем))

На фото дальше от нас низкая сторона (красные провода), ближе к нам высокая сторона (коричневые). Черный провод идет на плату УКИ. Внутри ТМПН он соединен с нулевой точкой обмотки. Выбираем напряжение питания ПЭД = потери в кабеле (зависит от глубины спуска насоса, у нас в среднем 1700 м) + номинальное напряжение ПЭД. Выбираем по таблице

И устанавливаем переключателями необходимое положение

Идем к клеммной коробке, узнаем чередование фаз, подключаем кабель с устья скважины:

Можно запускать

Ну вот нефть пошла! ))) Спасибо что дочитали!!! Вот вам в награду вахтовик:

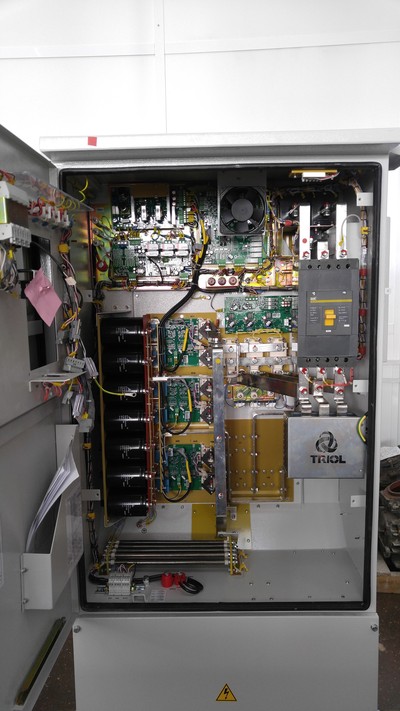

В следующем посту постараюсь описать типы СУ (бывают с прямым пуском, как выше описанный, с плавным пуском, с частотным преобразователем, и СУ для вентильных электродвигателей). Но это после вахты, надо материал добыть
