Уголок гарантийщика. №2 Индикатор заряда в АКБ.
Доброго дня господа и дамы!

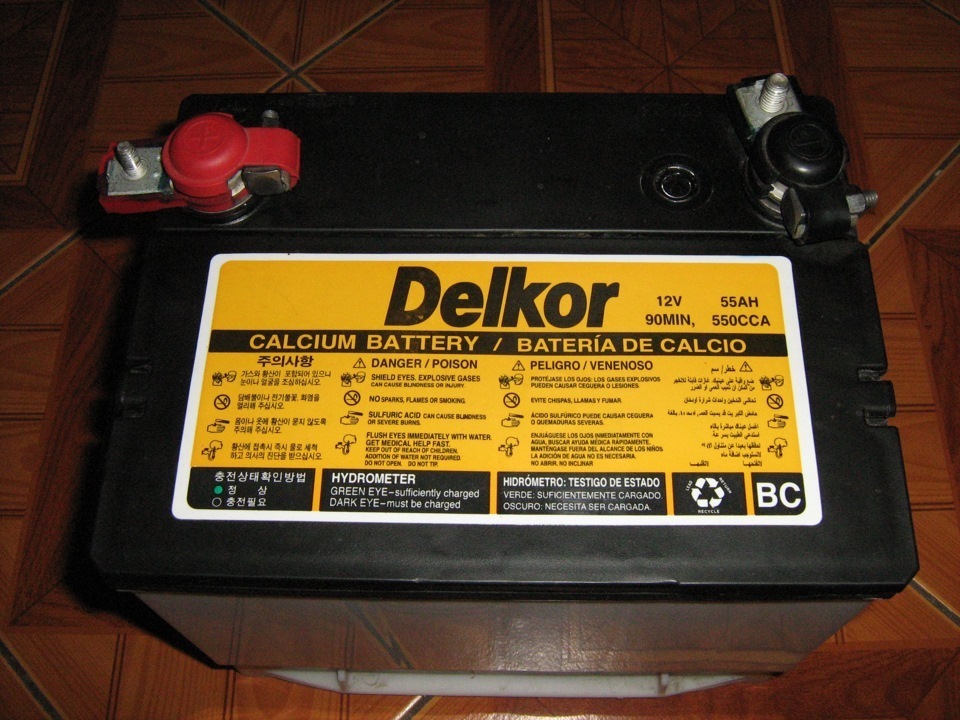

Сегодня расскажу и покажу Вам, что же такое на самом деле "глазок" в аккумуляторной батарее (далее АКБ). Многие думают что это лампочка. :) На самом деле всего лишь световод с ареометром (прибор для измерения плотности жидкостей) на конце.
Собственно вот он:
Индикатор, как правило, выполняет две функции. Первая - показывает заряжена АКБ или требует заряда, вторая - сигнализирует о критически низком уровне электролита.
Первая функция.
На фото выше видно контейнер с шариком-поплавком. При плотности электролита 1,27 г/см3 и выше шарик всплывает и оказывается под световодом.
Видим зеленый цвет - плотность электролита (в банке куда погружен индикатор) соответствует заряженной АКБ.
Обычно выглядит так:
Вторая.
Конец прозрачного световода имеет форму конуса. Если уровень электролита ниже критического, конец световода оказывается вне жидкости и отражает свет.
Выглядит так:
При погружении в жидкость свет рассеивается и мы увидим или шарик или черное ничто(как на следующем фото):
В стакане вода, поэтому шарик не всплывает и видно только черноту. Видишь такое - знай, плотность в этой банке ниже нормы. Повод проверить и зарядить АКБ.
Со временем активная масса электродов вырабатывается и оплывает. Скорость этого неизбежного процесса может увеличиться в силу разных причин. Внутренняя поверхность АКБ загрязняется, как и индикатор. На следующем фото три индикатора: из новой АКБ, из АКБ с пробегом навскидку 50 т.км или 2-3 года и из АКБ с пробегом over 100 т.км.
Понятно, прозрачность индикатора снижается. Если посветить мощным фонариком, шарик можно увидеть иногда и в третьем случае.
НИКОГДА, ни за что не используйте для этого зажигалку или другое открытое пламя. При работе АКБ выделяется кислород и водород. Смесь взрывоопасна.
Был случай.
Вечер, темно.
Клиент заходит в сервис.
(К) - Можно проверить АКБ на десятке?
(Я) - Можно. Открывайте капот, сейчас подойду.
Клиент выходит, через минуту раздается громкий хлопок. Забегает клиент обратно, весь в брызгах электролита. Лицо и руки отмыли, одежда испорчена.
(К) - Смотрю глазок вроде черный, только зажигалкой чиркнул - п*здых!
Всем добра. До новых встреч!
