TGV. Конструктивные особенности.⁠⁠

TGV — французская сеть скоростных электропоездов, разработанная Alstom и национальным французским железнодорожным оператором SNCF.

Сегодня сеть TGV охватывает города на юге, западе и северо-востоке Франции.

Некоторые соседние страны, в том числе Бельгия, Италия и Швейцария, построили свои линии TGV и подключили их к французской сети.

В Германии и Нидерландах действует аналогичная и совместимая с TGV железнодорожная сеть Thalys, а в Великобритании — Eurostar.

TGV в основном использует специально построенные пути, называемые LGV — это является принципиальным моментом всей системы, так как линии специально созданы для движения на скоростях более 300 км/ч.

В то же время, широко используются и обычные пути.

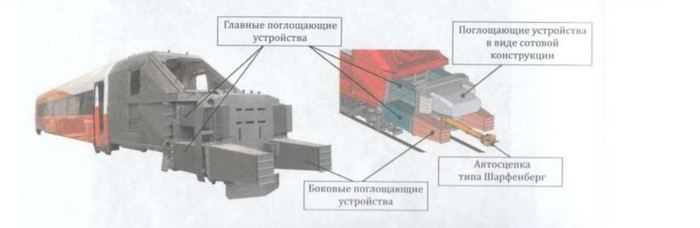

Ударопоглощающий блок представляет собой сотоподобную конструкцию носа кабины машиниста из алюминия.

Системы пассивной безопасности появились на этих поездах после аварии 28 сентября 1988 года, когда поезд, следовавший через г. Вуарон, столкнулся на переезде с грузовиком.

Вот тут видно,как сработала пассивная защита при аварии(обычная электричка умудрилась догнать TGV).

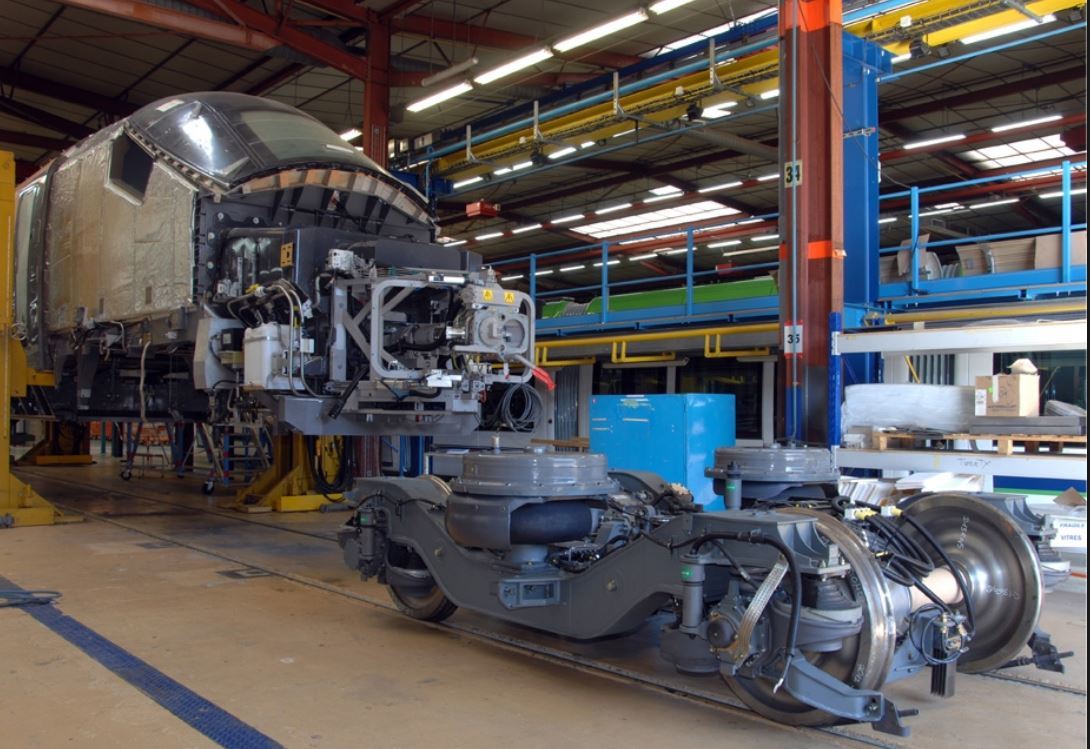

В отличие от обычных поездов, в поездах TGV каждые два вагона имеют общую колёсную тележку.

Такая конструкция необходима для того, чтобы в случае схода поезда с рельсов он не смог перевернуться и для предотвращения эффекта телескопичности (вагоны входят друг в друга при лобовом столкновении поезда, нанося серьёзные повреждения пассажирам).

Также с помощью этого механизма сила трения колёс и рельс уменьшается почти в два раза. Собственную тележку имеют только головной и хвостовой вагоны.

Из-за того, что вагоны поездов TGV делят «общую тележку», формирование состава сопряжено с некоторыми трудностями. Весь состав приходится поднимать на специальном подъёмнике и ставить на другие колёсные пары либо применять специальную раму для временной стоянки отдельного вагона на рельсах.

Вагоны установлены на пневматических подвесках сложной конструкции, которые не только гасят вибрации и шум при движении поезда на высокой скорости, но и предотвращают опрокидывание вагонов при сходе поезда с рельсов.

Головные вагоны имеют автосцепку Шарфенберга, скрытую под обтекателем.

Все поезда TGV оснащены двумя видами токоприемников (типа полупантограф), один для постоянного и другой для переменного тока. Кроме того, полоза этих токоприемников имеют разную ширину, которая учитывает ширину зигзага контактной сети в разных странах.

Пантограф (или токоприёмник) имеет специальную конструкцию. Специальные особенности позволяют избежать формирования «стоячей волны» или колебаний провода, которые рвут его при быстром движении пантографа по проводу.

SNCF и Alstom в настоящий момент исследуют новые технологии, которые могут быть использованы для скоростного наземного транспорта во Франции.

Планируется продолжить развитие системы TGV, но уже в новой форме — AGV.

При проектировании AGV была выбрана схема электропоезда с распределённой тягой, с расположением моторных тележек под полом пассажирских вагонов.

Это стало возможным с появлением мощных и одновременно компактных синхронных двигателей с постоянными редкоземельными магнитами.

В отличие от классической компоновки с головным и оконечным моторными вагонами, не возникает проблема с ограничением максимальной нагрузки на ось, которая в Европе составляет 17 тонн.

У AGV, как и у TGV колёсные тележки расположены не непосредственно под полом вагонов, а под пространством между вагонами.

Такой подход позволяет решить ряд задач: улучшить вибро- и акустический комфорт, увеличить безопасность и уменьшить количество колёсных тележек.

Синхронные электродвигатели и моторные тележки типов, которые используются в AGV, были установлены на модифицированном TGV Duplex, который 3 апреля 2007 успешно прошёл путь Париж-Страсбург, развив рекордную скорость 574,8 км/ч.

Целью эксперимента было не только установление рекорда, но и проверка различных систем и измерение аэродинамических, акустических и вибрационных показателей, что было использовано для улучшения характеристик разрабатываемого AGV.

Профиль носовой части оптимизирован для уменьшения аэродинамического сопротивления. В носовом обтекателе также заключены силовые конструкции пассивной безопасности, неупругая деформация которых способна поглотить 4,5 МДж энергии при столкновении.
