Теплый ламповый КВ детекторный радиоприемник⁠⁠

Постепенно собирая оборудование и осваивая стеклодувное дело надеюсь добраться и до самодельных вакуумных радиоламп, простейшая из которых – диод. Образцово-показательное их применение – конечно радио! Классика жанра, традиция. Простейшее же радио на простейшей радиолампе – детекторный радиоприемник с вакуумным диодом. В чистом виде в старой литературе не описан, надо полагать - слишком нерациональное по тем временам (батарейное питание, редкие и дорогие радиолампы) решение, зато нередко применялись лампы комбинированные, например, диод-пентод 1Б1П и одним баллоном можно было и продетектировать сигнал и усилить его (Рис. 2). Впрочем, чаще использовалась практическая, но и менее наглядная, схема где детектором служил участок сетка-катод – «сеточное детектирование», обычного триода (пентода).

«В химически чистом виде» средневолновой детекторный радиоприемник с радиолампой встретил в литературе современной – последствие нынешнего ренессанса, если не сказать более, применения вакуумных приборов. Конечно такой радиоприемник в обычном своем качестве - технический курьез. Здесь же – он не более чем этакий наглядный стенд для демонстрации работоспособности электровакуумного прибора (ЭВП), отсюда кстати и упрощенные требования к колебательному контуру. Для начала соберем радиоприемник-стенд с фабричной радиолампой. Электровакуумный аналог классических для детектора Д2, Д9 – 6Х2П. Косвенный накал 6,3 В Х 300 мА, два раздельных экранированных диода (Рис. 3).

К делу.

Первым долгом изготовим контур радиоприемника. Ныне, средневолновые вещательные радиостанции прекратили свое существование. Мощное АМ вещание перебралось или осталось на волнах коротких (КВ). Построив невысокую Г-образную антенну (конец провода ~14 м длиной заброшен на дерево высотой ~7 м) включил ее на вход фабричного КВ радио и покрутил ручки. Нашел сосредоточие мощных вещательных станций в районе 6 МГц. Макетным образом собрал простейший детектор на германиевом точечном диоде с контуром на эту частоту и убедился в работоспособности антенны и приемника. «Международное радио Китая» можно было сносно слушать через небольшие активные акустические системы (АС) для компьютера.

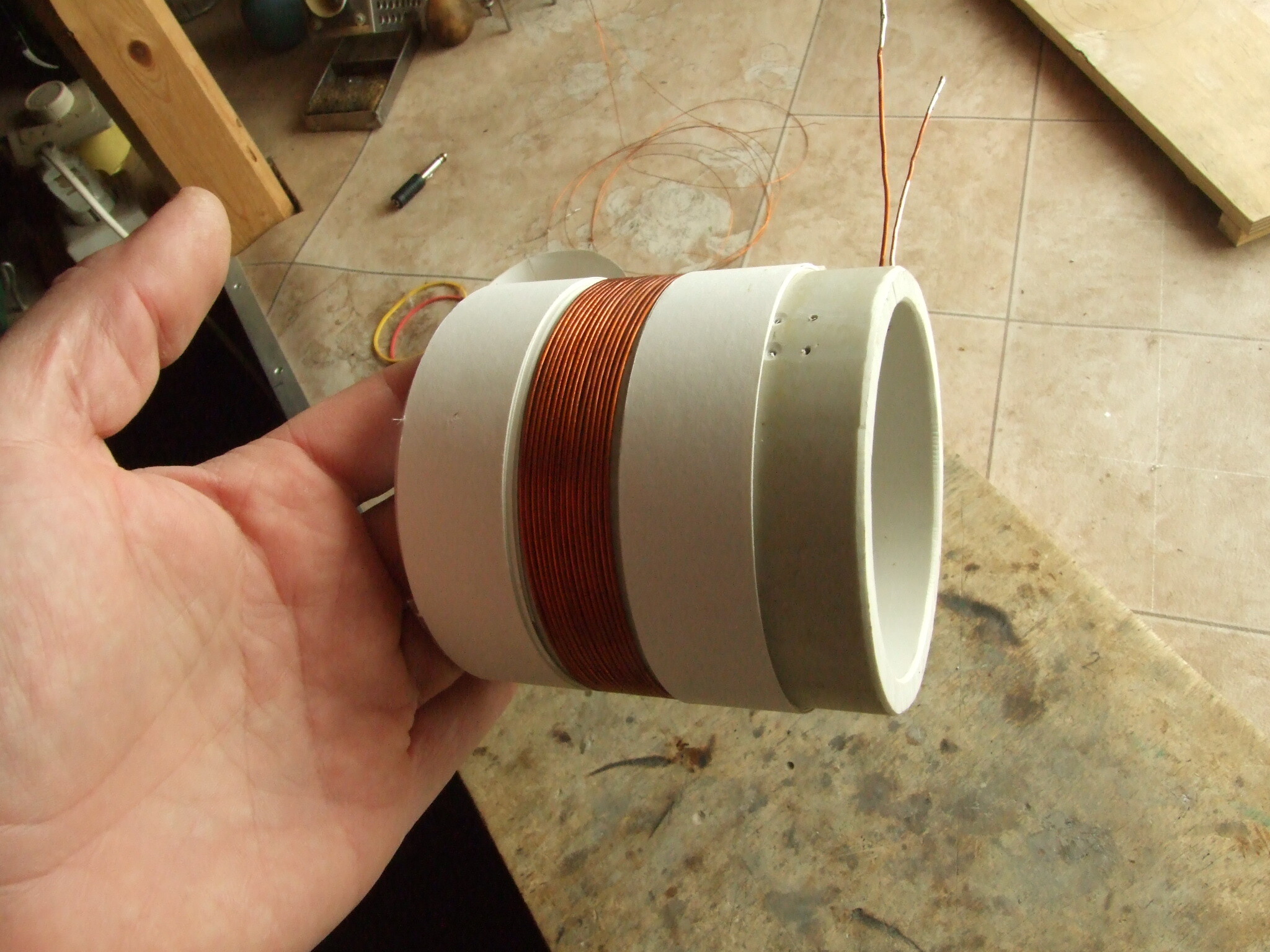

Подвижный каркас выклеил прямо на намотанной контурной катушке – по бокам от нее выровнял высоту каркаса двумя полосками ватмана временно закрепленными липкой лентой. Из нескольких слоев такого же ватмана выклеил подвижную гильзу и намотал на нее катушку связи – 3 витка провода потоньше, Ø около 0,5 мм.

Очень хорошо подойдут старые ТВЗ, ТВК от ламповых телевизоров или маломощные сетевые с аналогичными моточными данными. Свой ТВ-ЗШ нашел в непотребном виде, но с целыми катушками. Стальную обойму и недостающие пластины магнитопровода подобрал от других аналогичных трансформаторов. Вставил немагнитную прокладку из листа писчей бумаги (~0,1 мм) на случай применения лампового однотактного усилительного каскада. Собранный магнитопровод со всех сторон простучал на ровной деревяшке резиновой киянкой и поместил в обойму.

В своем деревянном хламе подобрал некрупный обрезок 10 мм фанеры, из кусочков соснового брусочка сделал, и приколотил гвоздиками, ножки.

У трансформатора отогнул четыре лапки на обойме и прижал их коротенькими саморезами с широкими шляпками. Разъем для наушников – старый ненужный переходник для гнезда Ø 6.3 мм, приклеил его термоклеем к деревянному шасси и припаял к низкоомной обмотке трансформатора гибким монтажным проводом. Диод-детектор – стеклянный Д2. Подвигал катушки, попереключал антенну с заземлением и лучшего, самого громкого результата добился используя катушки наоборот – верхняя подвижная 3 витка – контурная, нижняя 15 витков – связи (?). ЧуднО. На мое «Радио Китая» местами наплывают какие-то французы (?) но это черт с ними. Работает хорошо - вполне громко и четко, конечно с учетом характерных КВ «замираний сигнала». Блокировочный конденсатор параллельно нагрузке детектора (высокоомная обмотка трансформатора) паче чаяний громкости не добавил, но звучание сделал басовитее и приятнее, при этом почти пропал зуд от регулятора-диммера паяльника поблизости.

Отрезал две заготовки, зачистил и обработал на точиле торцы, в тисках нарезал М4 под ходовые гайки. Порывшись в своих закромах подобрал комплект неоцинкованных (гальваническая пара – харам!) шайб и гаечек.

Парой гибких изолированных монтажных проводов сделал выводы к питанию накала, соединения от анода-катода одножильным нетонким медным луженым проводом – зачищенный от лаковой изоляции старый обмоточный. Стойки закрепил на деревянной панели винтиками М3, насквозь. Задействован только один диод, выводы второго свободны. Ламповый вариант работает тоже неплохо. Особенной теплоты в звучании не обнаружено, но в темноте светится красиво. Питание накала – от лабораторного стабилизированного, регулируемого БП.

L2 – 15 витков провода Ø1,0 мм на каркасе 92 мм. L1 -  3 витка провода Ø0,5 мм на каркасе (Ø~98 мм) поверх L2. Верхняя катушка с легким трением перемещается по L2, ее положение следует подобрать один раз по максимальной громкости в телефонах. Детектор Д – полупроводниковый «кристаллический» типа Д2, Д9, Д18 или один из диодов 6Х2П (Рис.3). Трансформатор согласующий, от старого лампового телевизора или радиоприемника, наушники низкоомные.

Babay Mazay, февраль, 2023 г.
