Строительные материалы пожарного дознавателя. Металлоконструкции
Внимание!
Уважаемые инженеры! Пост написан максимально простым языком и содержит некоторые сознательные упрощения.
Внимание!
Некоторые фото не мои и взяты из публичных источников исключительно в ознакомительных целях.
Все видели кадры с крупных пожаров, когда кровля оседает внутрь? Обычно это происходит на пожарах в торговых центрах большой площади или в больших ангарах. Да что говорить, так произошло при пожаре в башнях-близнецах в Нью-Йорке.
Крышу на первой фотографии вогнуло внутрь на несколько метров

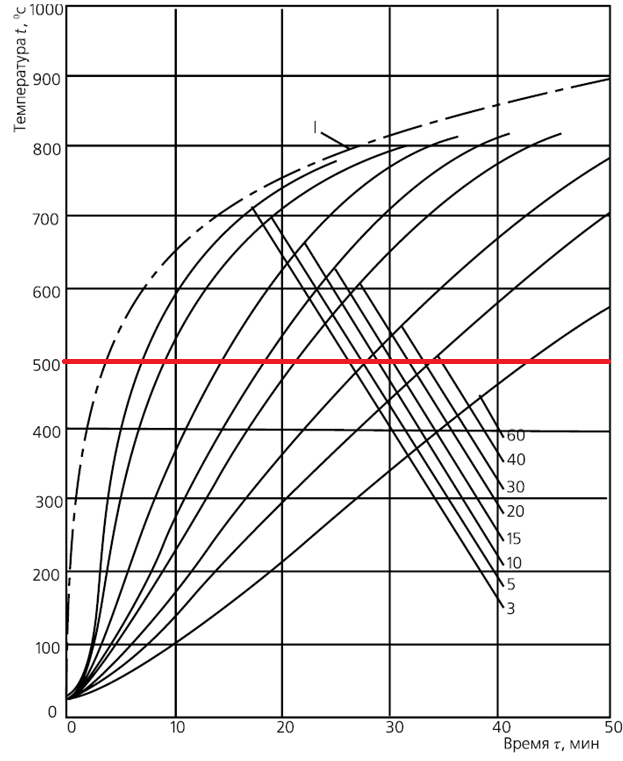

Что же объединяет эти случаи? Давайте разбираться. Везде были применены несущие металлические конструкции. В среднем (Внимание! Это упрощение!) металлическая конструкция начинает терять несущую способность при прогреве до примерно 500 градусов (для алюминиевой конструкции эта температура всего 250 градусов). Поскольку металл очень теплоёмкий материал, то в условиях пожара потеря несущей способности не защищённой конструкции наступит достаточно быстро. На графике ниже мы видим зависимость времени прогрева от температуры и приведённой толщины металла.
* приведённая толщина металла это отношение площади поперечного сечения металлической конструкции к периметру ее обогреваемой поверхности
Цифры со стрелкой на табличке - приведённая толщина металла.
Красной линией отмечена средняя (внимание, это упрощение) критическая температура в 500 С
Эти же данные существуют и в формате таблички
Как мы видим, чем больше площадь и тоньше конструкция, тем быстрее она утратит несущую способность на пожаре.
В среднем принято принимать время утраты несущей способности незащищённой металлической конструкции в 15 минут.
Эти же 15 минут являются минимальным пределом огнестойкости согласно действующих сводов правил. (внимание, это некое упрощение).

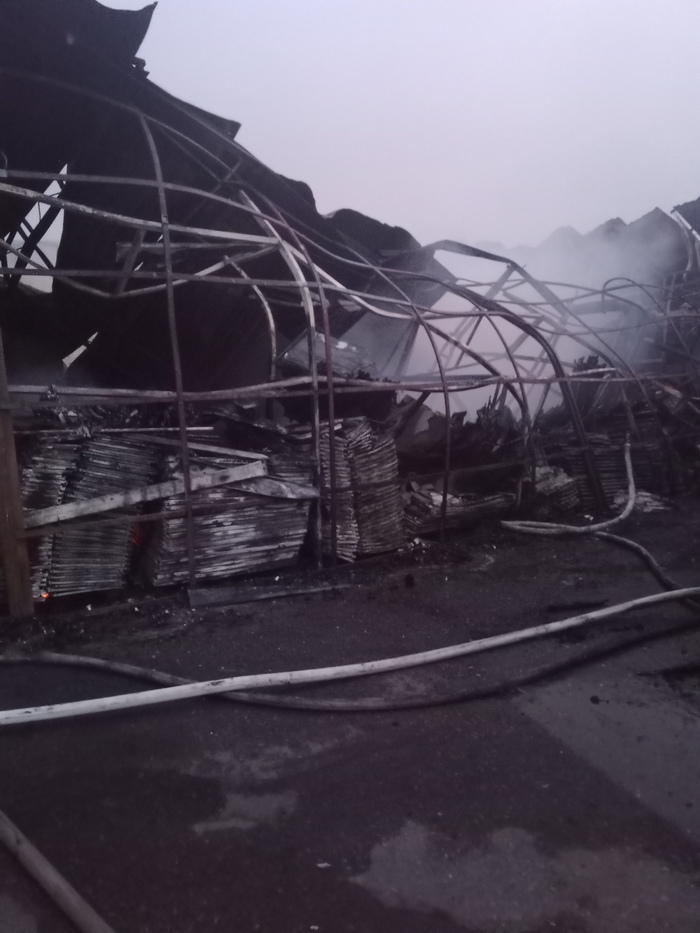

Если упростить вышесказанное еще сильнее - через 15 минут после возникновения пожара несущие металлические конструкции начнут делать вот так
А потом и вовсе сделают вот так
Естественно, при этом находится внутри крайне не рекомендуется.
Для повышения времени утраты несущей способности конструкция обрабатывается различными составами либо заранее теплоизолируется разными способами, будь то штукатурка, обкладка асбестом, кирпичом и т.д. Что, естественно, не является панацеей.
В условиях интенсивного пожара теряют несущую способность и выгибаются даже железобетонные плиты, но их предел огнестойкости гораздо выше.
Как-нибудь в другой раз поговорим и об этом.
А пока что пожарный дознаватель рекомендует правильно отнестись к выбору строительных материалов и не забивать на огнезащиту.
