Сборка 286 компа. ч.3 с половиной⁠⁠

Первая часть:

https://pikabu.ru/story/sborka_286_kompa_ch1_7141059

Вторая часть:

https://pikabu.ru/story/sborka_286_kompa_ch2_7308958

https://pikabu.ru/story/sborka_286_kompa_ch3_7338303

Очень короткий пост, который я не хотел делать в виду его незначительности, но сделаю по просьбе dark256.

было у меня две мультикарты (это такие платы ввода\вывода, при помощи которых системная плата взаимодействовала с дисковой подсистемой (дисководы, жесткие диски, оптические приводы и т.д.) и набором портов для подключения периферии (COM порты для мышек, модемов и LPT для принтеров, сканеров) и  game порт для джойстика.

первая была спасена из компа утопленника, это легенда gold star prime 2c

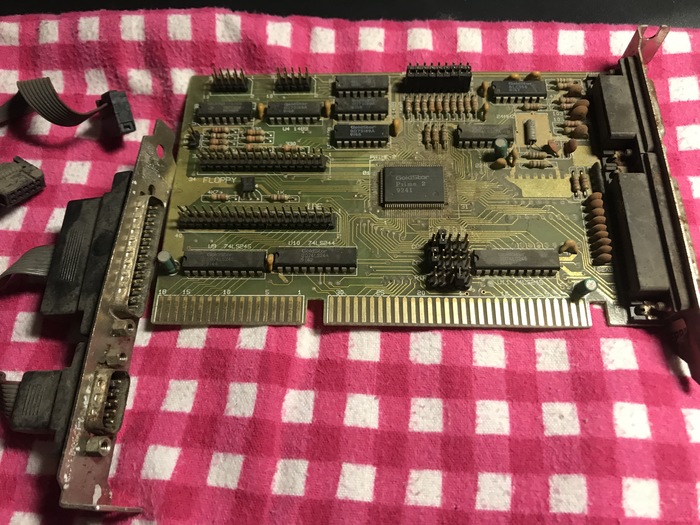

вот она немного помытая

а вот окончательно почищенная

после установки у неё периодически отваливался дисковод, пришлось пройтись паяльником по чипу.  после этого обнаружилась сгнившая дорожка,  её получилось легко восстановить

(на критику отвечу - я автомеханик, паять немного умею, но всё же это не мой основной навык  и паялось это без микроскопа)

но её я берёг для сборки 386, т.к. она полностью была идентична той карте, которую  покупал десятилетия назад.

А во время сборки в 286 стояла нонейм карта, с которой я мучил компакт флеш и DOM.

всё было бы ничего, пока я не задумал загрузиться с дискеты с поддержкой сд-ром и утилитами на диске не попробовать разбить диск (ДОМ на 1гб).

поставил на сд-ром слейв, на ДОМ-мастер, подключил питание, шлейф.

включил. память протикала, дисковод проскрипел, несколько секунд ожидания и на экране ошибка hdd контроллера - WTF???. смотрю на сборку и в ужасе отключаю питание

выгорела жила в шлейфе от диска до сидром, плюсовая жила на питании дом вспучилась от нагрева

в результате этого происшествия выбило ide канал на мультикарте, сидиром и ДОМ живые, шлейф в мусорку. на этом я завершил эксперименты с твердотельными накопителями на этой плате и купил маленький жесткий диск (а потом и ещё меньше).

вот такой краткий пост.

Спасибо, что дочитали. Всем добра и не болейте.
