Револьвер Colt Dragoon 1848 из дерева
На днях завершил свой очередной проект, кавалерийский кольт образца 1848 года в подарок для отца. Прототип засветился во многих вестернах, например в отличном фильме и книге "Железная хватка" (True grit). Модель выполнена из бука и дуба и разбирается подетально, как настоящий прототип.
Револьвер можно взвести, барабан при этом проворачивается на нужный угол и запирается. Есть предохранительный взвод. При повороте барабана рукой раздается "клик-клик". Боевая пружина достаточно мощная для стрельбы самодельными капсулями. Ствол рассверлен на всю длину.
Как обычно, начал с постройки 3д модели по оригинальным чертежам. Дюймы это реально жесть, все эти 21/32 и 27/64. Сперва я собирался строить «техасский бегемот» - Кольт Волкер, но по техническим причинам пришлось отказатся от него в пользу «драгуна». За то теперь у меня есть обе модели. В разработке моделей в последнее время помогает игра со стима - „World of Guns Disassembly“, с ней легче разобратся в устройстве.

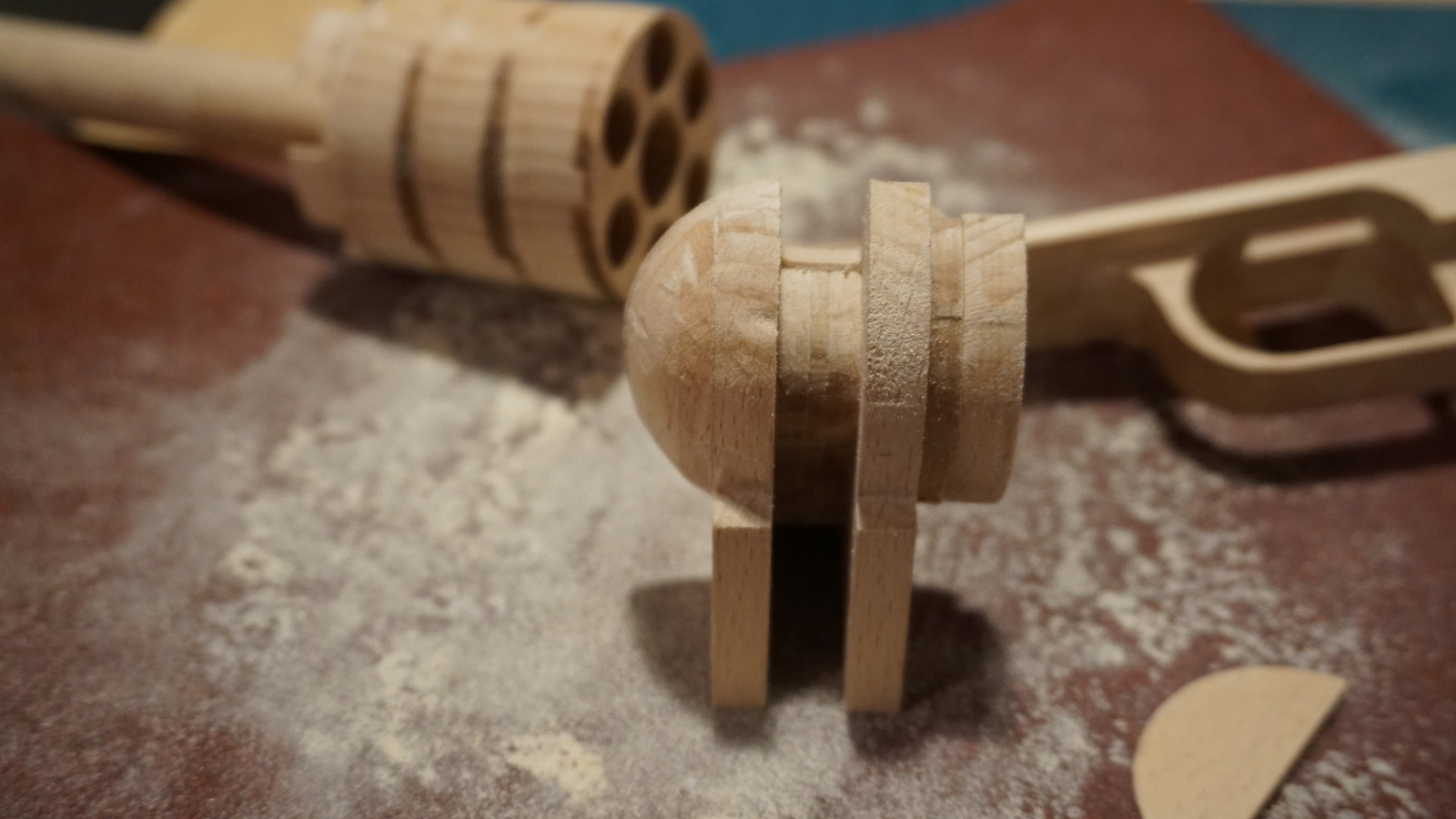

Выпилил заготовки и начал сборку и обработку напильником.
Проклевывается по немногу!
Работа с настоящим деревом это всегда кайф.
Долго искал из чего сделать пружину , перепробовал кучу вариантов – по случаю попался кусок полотна от большой ленточной пилы, получилась отличная пружина. И еще хватит на арбалет...хехе...

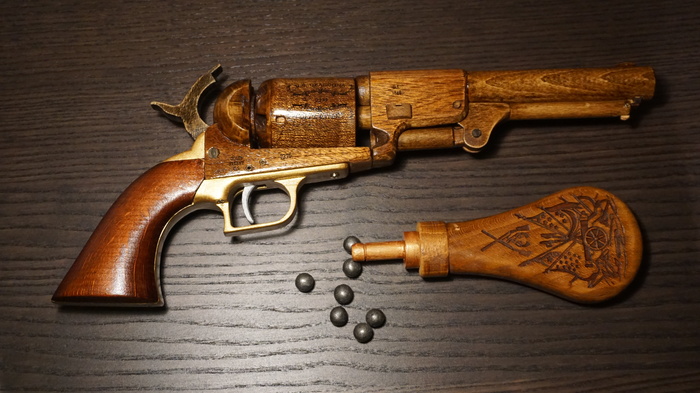

По ходу проекта решил так же запилить кольтовскую фляжку для пороха. Она пустотелая и в нее реально можно насыпать например соль.
Разобранный револьвер.

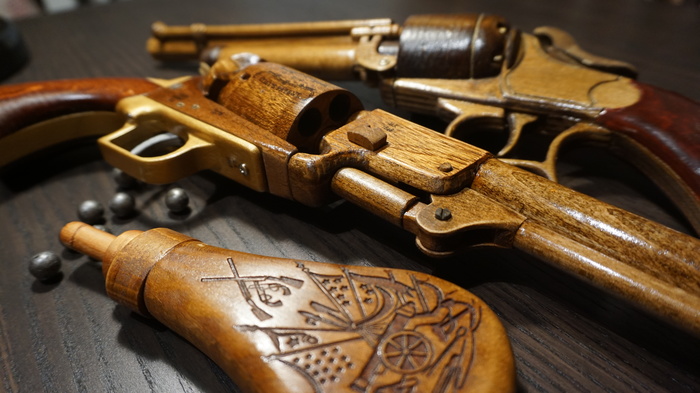

В месте с револьвером системы Александра ЛеМа.

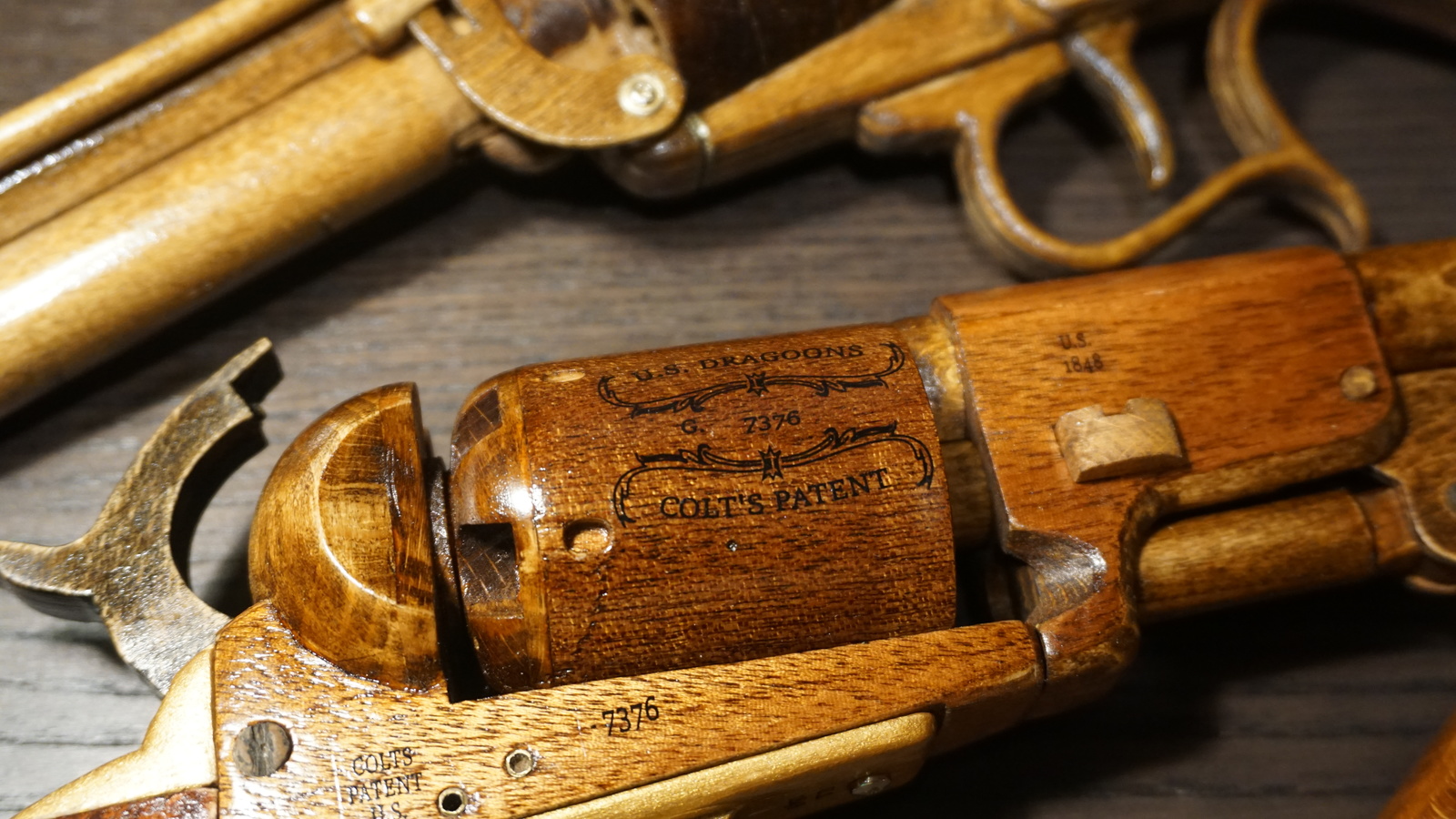

Надписи выполнены декалями на лазерном принтере и поверху запечатаны лаком .
Большая часть времени ушла на доводку и финиш морилками и лаком.
Капсули я сделал из наконечников от предохранителей, для этого их нужно отпаять в пламени зажигалки. А уж чем их набить знает любой кто родился до 90го года. Вариантов масса.
В барабан вклеены латунные трубочки с внутренним диаметром 3мм, так что можно даже пулять обрезками гвоздей или шариками из фольги.
Так же запилил подставочку. Что за дерево не знаю, но выглядит классно.
Видео как это работает. Чертежи опубликую скорее всего к новому году.
