Ретропонедельник #4. Часы Электроника Г9.02⁠⁠

Продолжаем наполнять экспонатами Виртуальный музей советской бытовой техники. Эти часы были спасены от утилизации в 2019 году, потом они год валялись прежде чем дошли руки их восстановить, и вот только сейчас я сподобился опубликовать материал.

К сожалению я не сделал фото «до». Но частично состояние видно после разборки:

Фанерный корпус был местами обмазан красноватым лаком, словно маленькой кисточкой наносили лак для ногтей. Часы работали, но не до конца гасли некоторые сегменты. Пластиковое основание было просверлено и добавлен фоторезистор — кто-то попытался сделать автоматическую подстройку яркости под освещение. Внутри часов следы жизнедеятельности насекомых. Фанерный корпус частично расклеился, направляющие внутри совсем отвалились. Начнем реставрацию — соскабливаем старый лак, заусенцы шлифуем.

Склеиваем разошедшийся корпус

Покрываем корпус лаком

Склеиваем трещины в пластиковом корпусе

С дырой в корпусе сложнее. Вырезаем из черного ударопрочного полистирола заглушку. Благодаря тому, что лазер режет с небольшой конусностью, получилось вырезать пробку в это отверстие. Проклеиваем с обратной стороны, шлифуем и полируем парами ацетона. Удивительно, но получилось почти идеально.

С электроникой возимся чуть дольше. Ненужные сегменты горят из-за неисправности транзисторов — они не закрываются до конца и утечки хватает для свечения. Заменяем транзисторы на любые подходящие по параметрам, фигурно выгибая им ножки, так как цоколевка не совпала. Пришлось заменить кажется 4 транзистора. Конденсаторы по питанию поменял тот, кто в этих часах уже ковырялся, поэтому я не стал гнаться за идеалом и менять все, только минимально необходимое для функционирования. Индикаторы в принципе поработают еще — сильной неравномерности в свечении или выгорания не заметно. Плата до вмешательства:

Для тех, кто будет искать — дублирую схему, которую нашел на одном из форумов, спасибо Viktor0102.

Собираем в корпус, работает.

Осталось вклеить светофильтр. Видно следы «ремонта» предыдущего владельца.

Готово. С момента производства прошло 40 лет, сколько проработают еще?

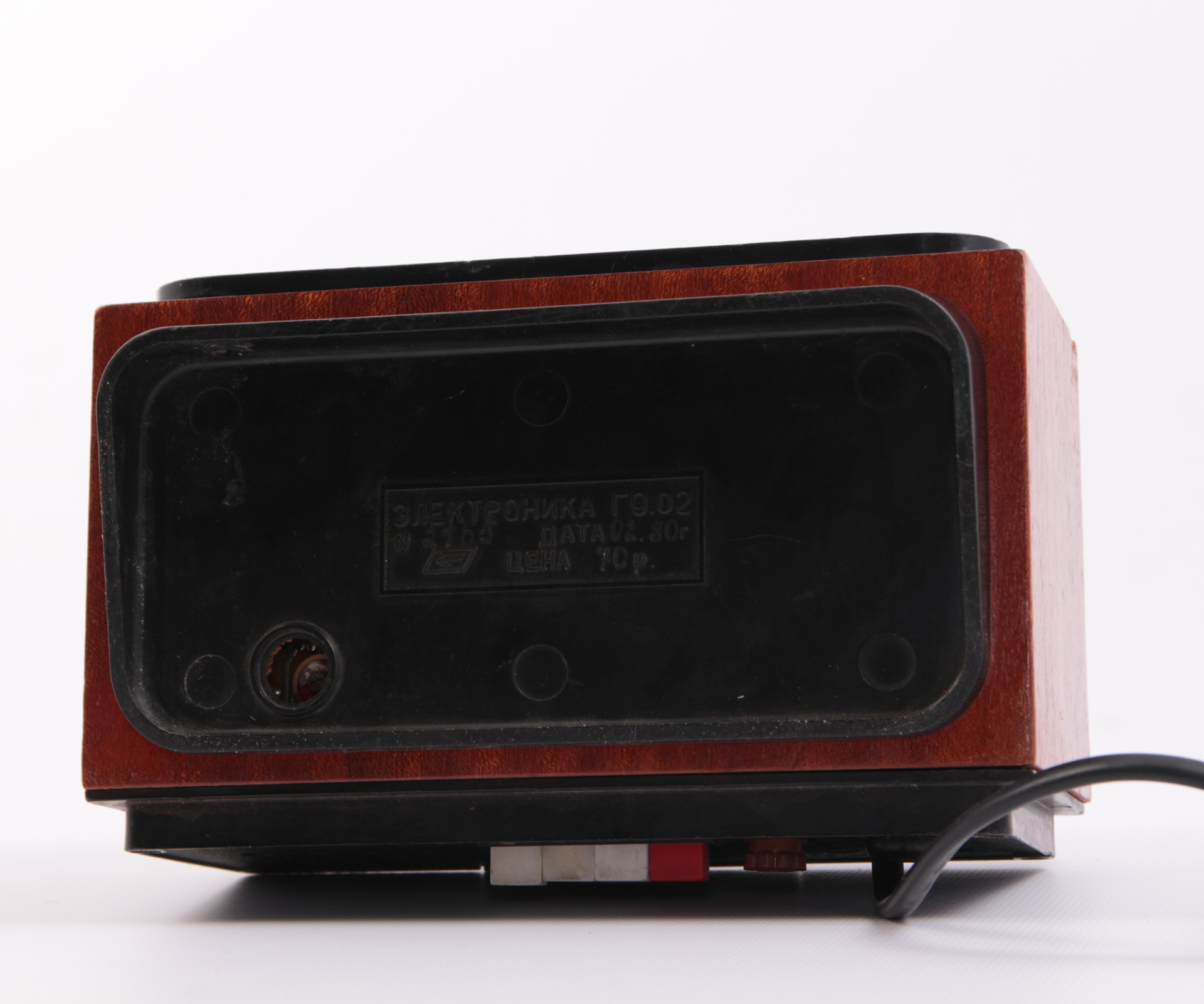

На донышке лючок (пробка утрачена) для доступа к подстроечному конденсатору, можно чуть чуть изменить частоту задающего генератора и тем самым настроить точность хода.

Сзади отсек для 9В батарейки крона, чтобы часы продолжали ход при отключении питания (индикация отключится). Шнур питания пришлось заменить.

Немного тщеславия
