Ремонт электрического удлинителя. Подробный рассказ с картинками для юных мастеров

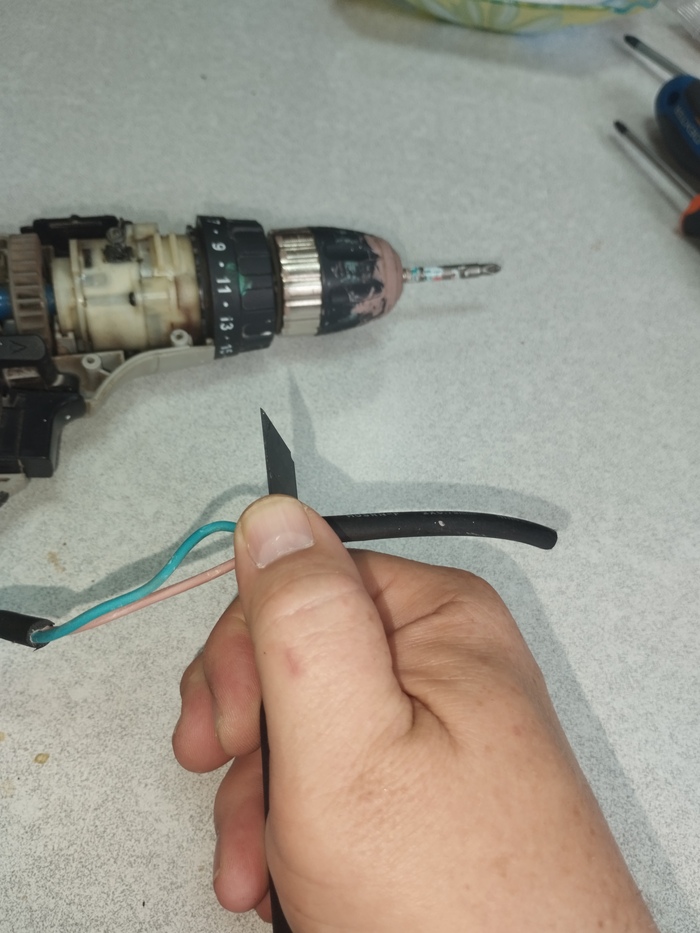

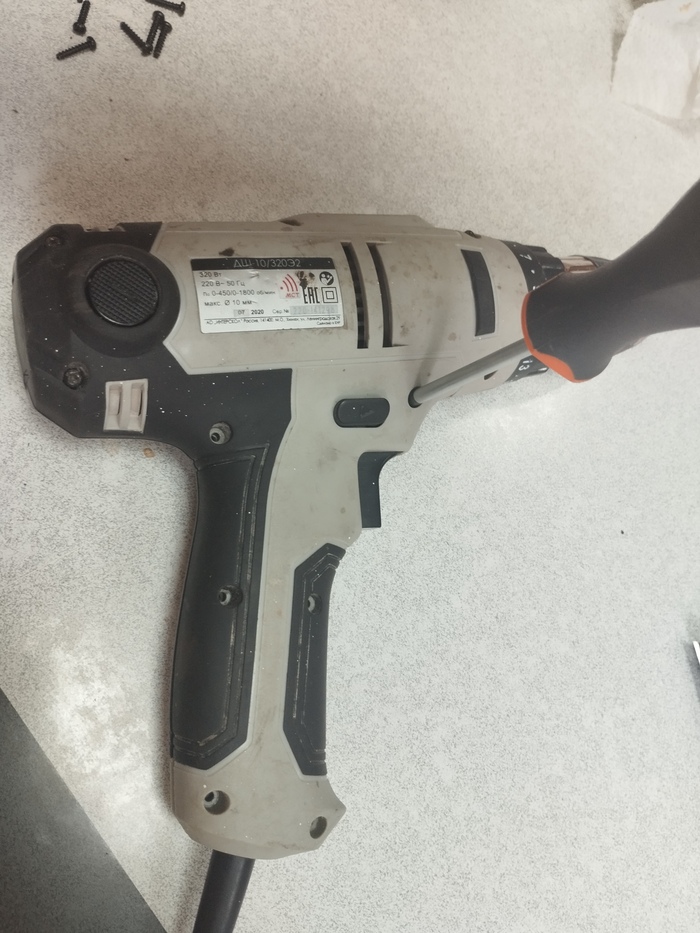

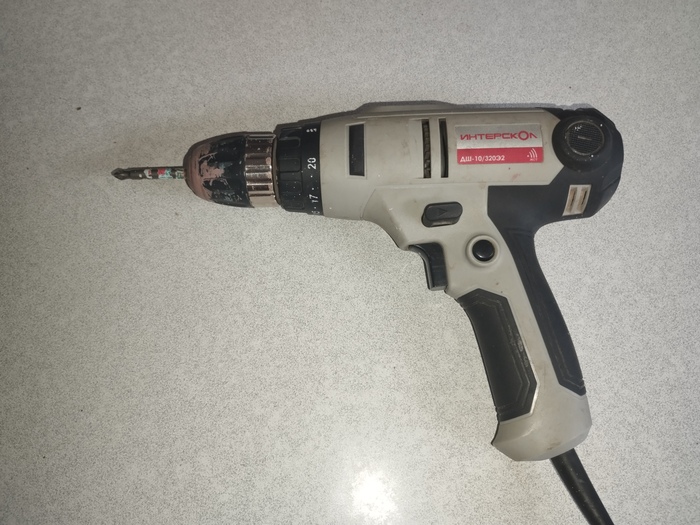

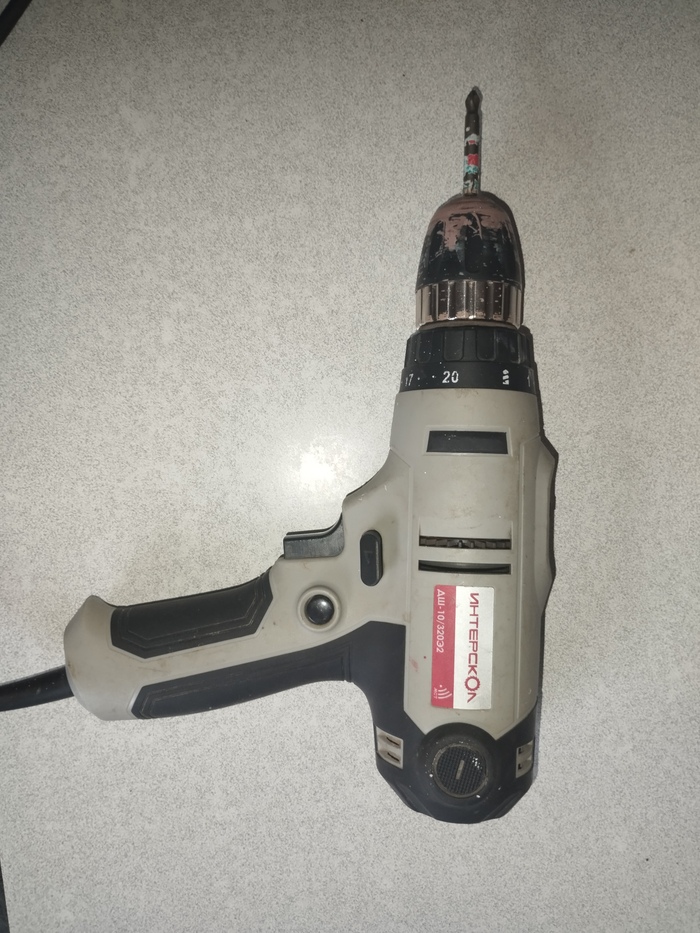

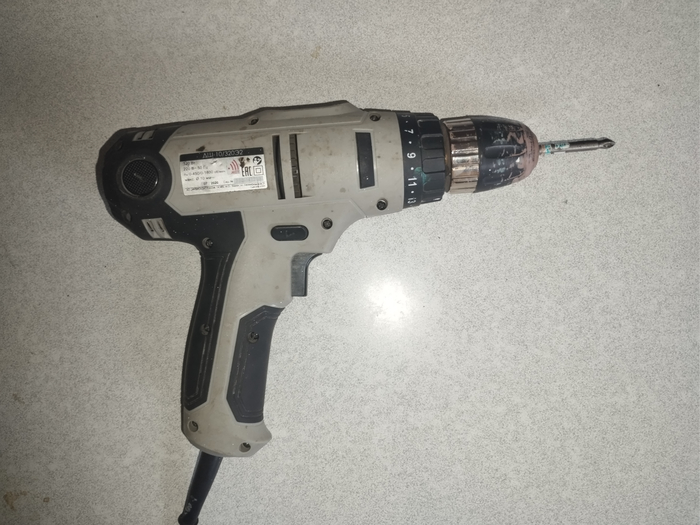

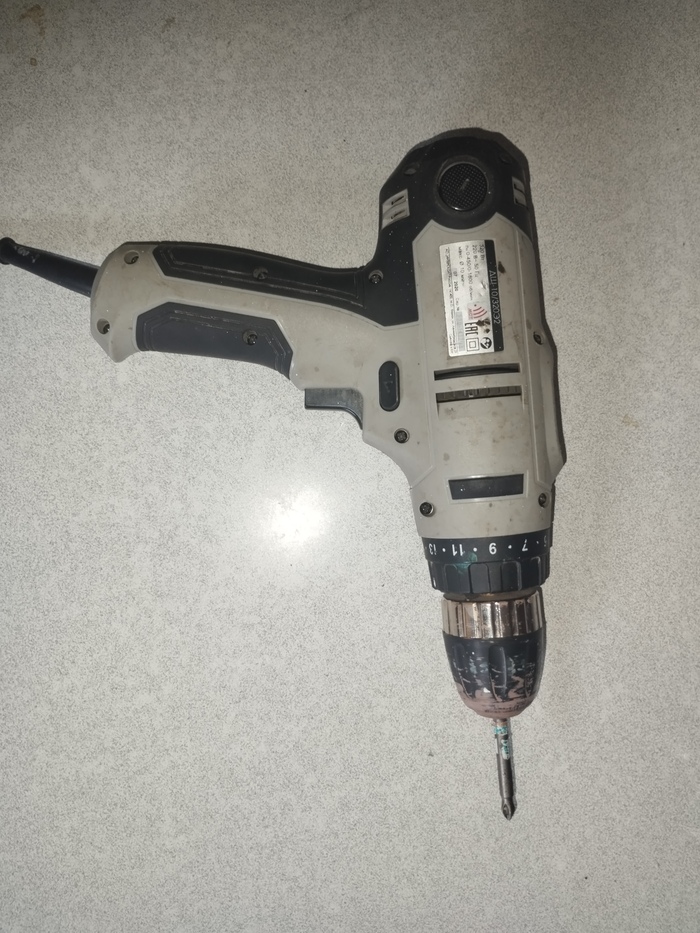

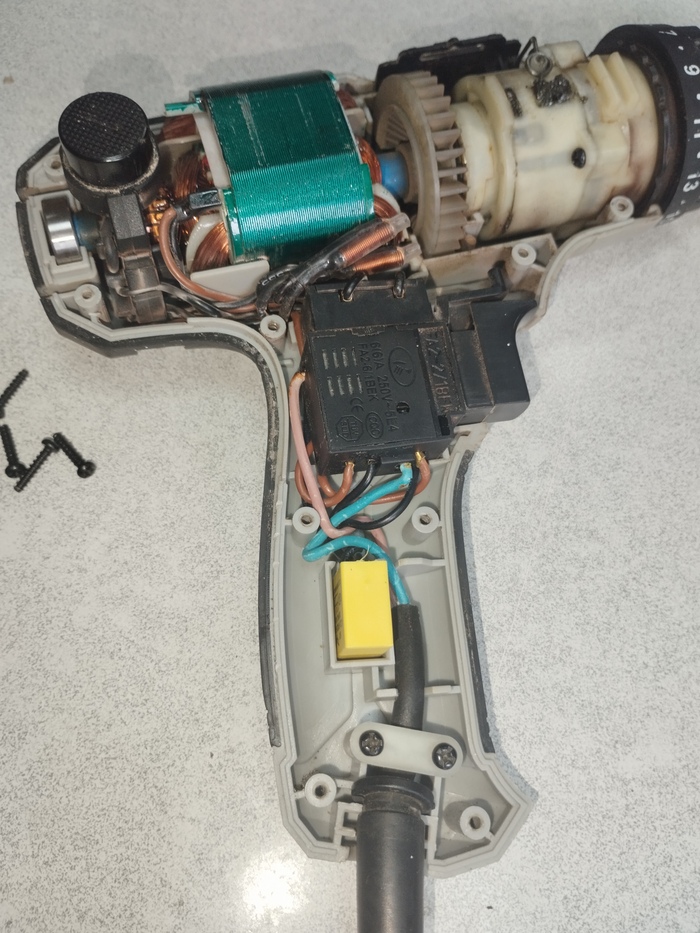

Здравствуйте уважаемые Пикабушники, на заказах " Мастер на час" , я работаю шуруповёртом он без аккумулятора, работает от сети также используется как маленькая мощная дрель.
Не везде шнур шуроповёрта позволяет достать, поэтому пользуюсь электрическим удлинителем.
Не так давно я его повредил и решил заняться ремонтом.
Многие скажут "Зачем ремонтировать?, выкинь и купи новый!"
Скажу, что провод данного удлинителя качественный, советский, мягкий, многожильный, медный. Современные удлинители делают в Китае, меди используют минимум, удлинители быстро выходят из строя у некоторых провода переламываются у некоторых провода перегорают не выдержав нагрузки.
Ещё добавлю о необходимости иметь навык ремонта вещей. Я не призываю ходить в заштопаной одежде, я говорю об умении при необходимости заштопать одежду.
Надеюсь какой нибудь юноша столкнувшись с подобной задачей, запросит в Гугле как отремонтировать удлинитель, наткнётся на эту статью и она ему поможет.

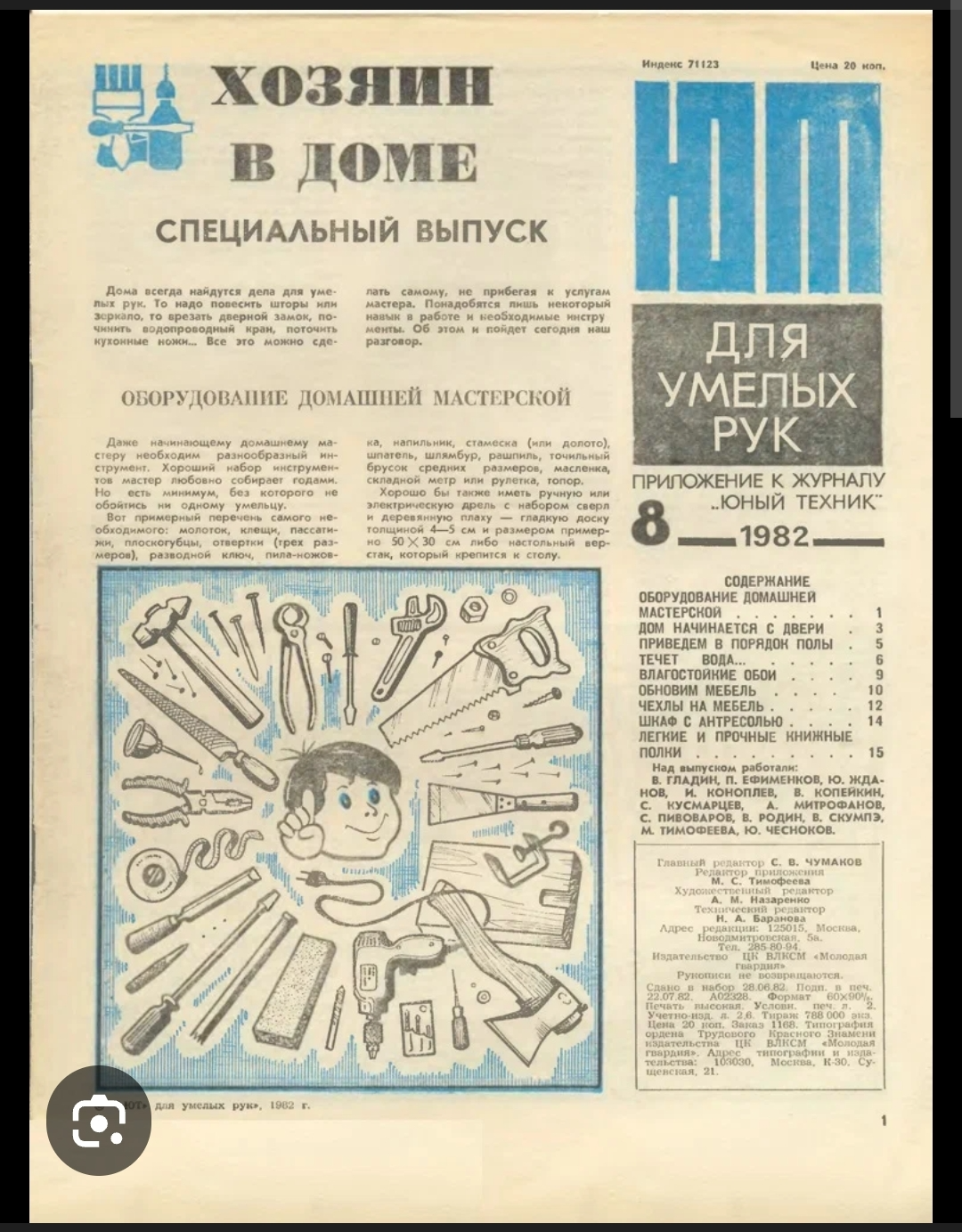

В моём детстве была телепередача для детей о техническом творчестве "Умелые руки"
,и были журналы Юный Техник,
Сейчас пишу что то подобное. Рассказ о простой работе с которой справиться подросток.

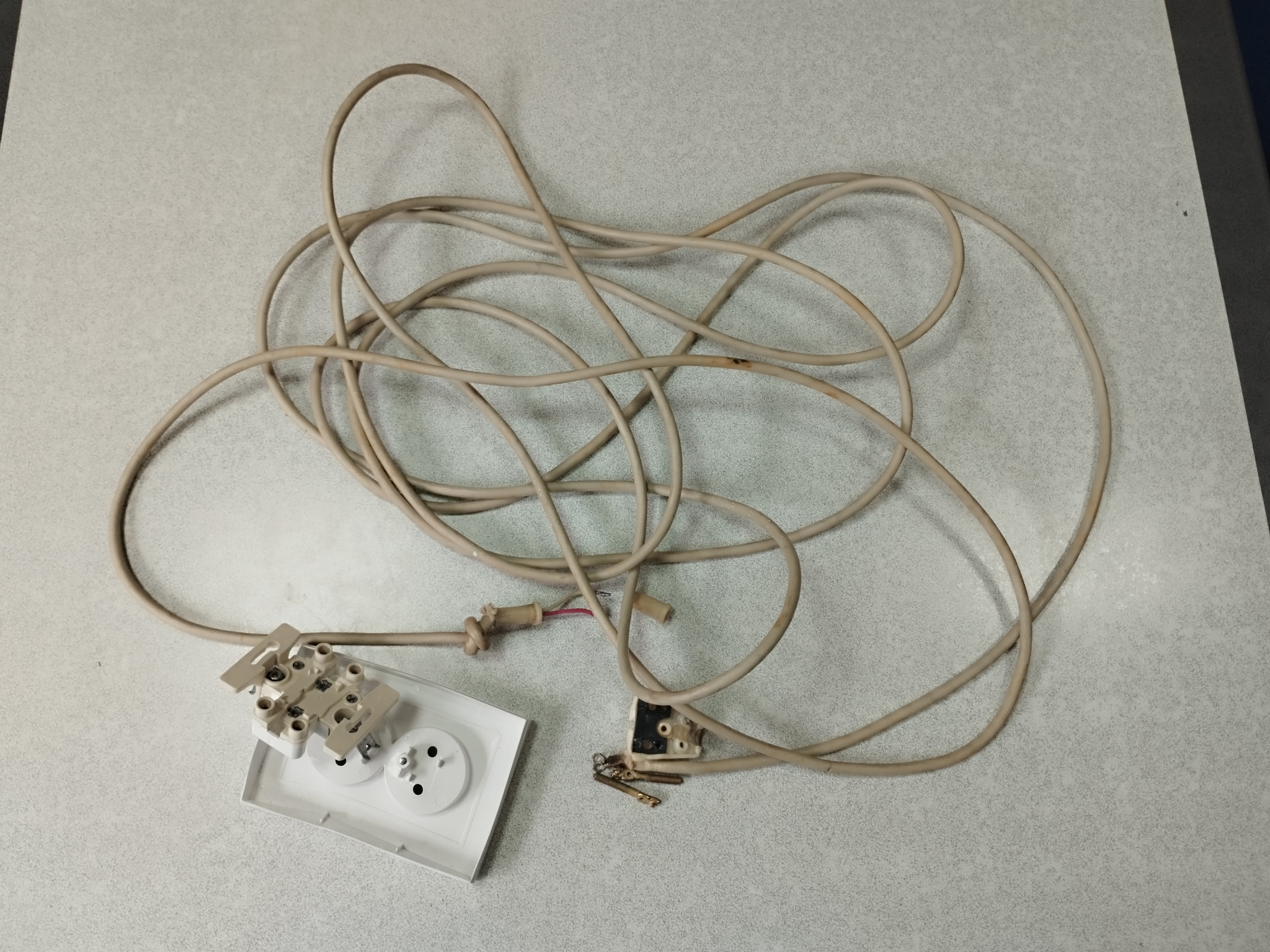

На фото удлинитель который придавили в багажнике, раскололась вилка и розетка.
Отсоединяем сломанные элементы от провода.
Если вы собираете удлинитель с нуля вы можете купить провода с маркировкой КГ, КГ-ХЛ, КГН, ПРС, или ПВС 2х1.5 для бытовой техники без заземления. (именно такой я собираю)
, или ПВС 3х2.5 это для мощного удлинителя с заземлением. Такой мощный удлинитель можно использовать при подключении стиральной машинки, СВЧ печки, электрического обогревателя и др.
Для использования в квартире оптимальная длина кабеля 6 метров.
На моём опыте этого достаточно, через 6 метров в квартире обычно есть другая розетка.
В руку беру губку капаю на неё моющее средство для посуды, обхватывая губкой провод несколько раз протягиваю его для очистки от грязи.

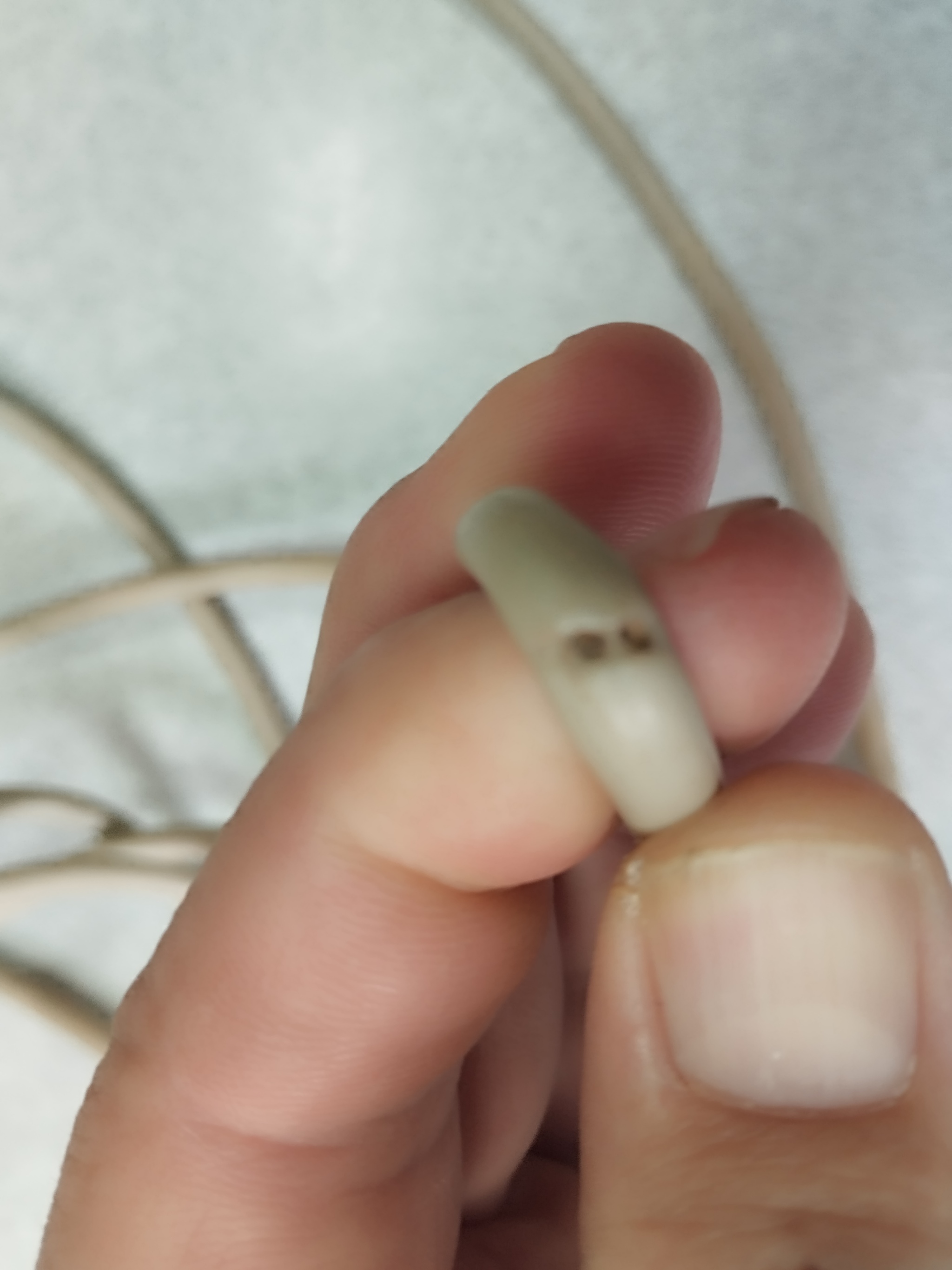

Во время этой процедуры осматриваю целостность кабеля и нахожу несколько царапин на изоляции.
Внешний слой изоляции повреждён, но внутренняя изоляция цела.
Данный кабель имеет двойную изоляцию, один изолирующий слой непосредственно на проводе (цветной), второй общий объединяющий провода в кабель (белый).

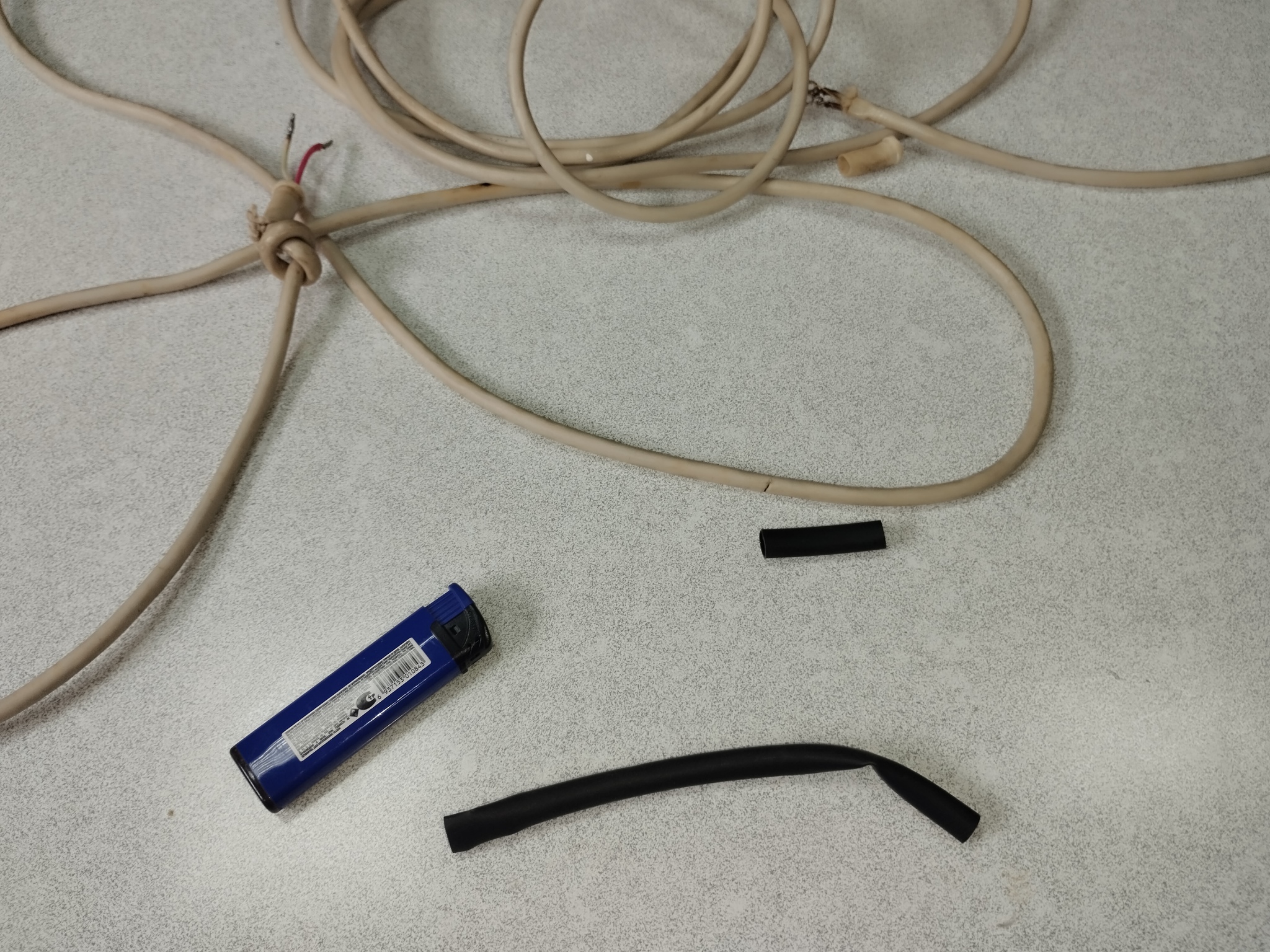

Покупаю в магазине "Электронных компонентов", термоусадочную трубку с внутренним клеевым слоем.
Нарезаю термоусадку и надеваю её на кабель, на места где повреждена изоляция.
Занимаюсь этой работой вместе с сыном, ему будет полезно иметь такой навык.

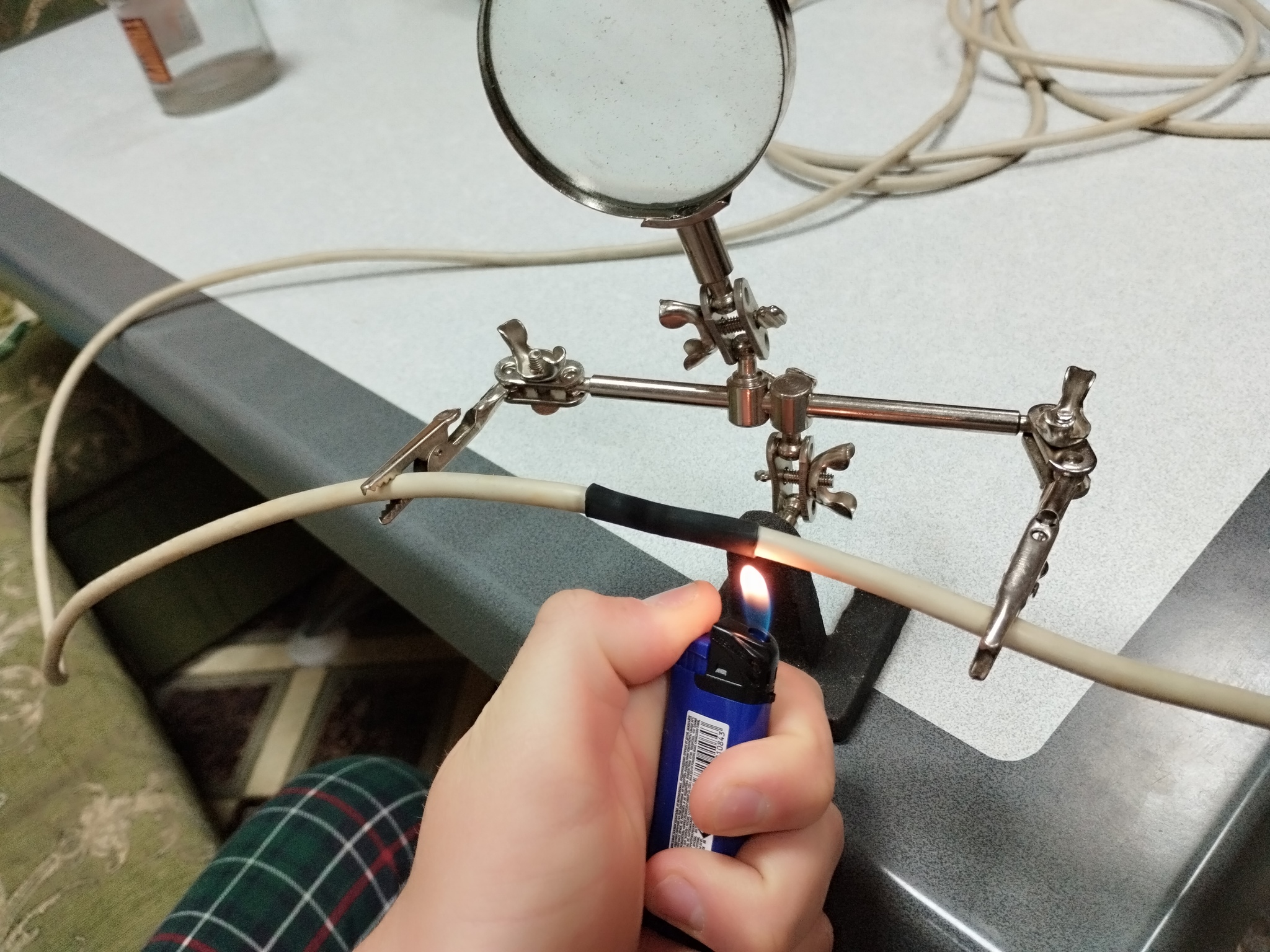

Термоизоляцию аккуратно прогреваем, зажигалкой. Но можно использовать строительный фен или электрический паяльник.
Огонь зажигалки не касается провода, а только жаром от пламени, зажигалку не держим на месте а перемещаем вдоль термоусадки, провод проворачиваем, прогревая со всех сторон. Убедившись, что термоизоляция "села" плотно обжав провод и из под неё проступил клей, прогрев прекращаем.
Нашёл у себя обрезок ламинированной фанеры и решил из него сделать мотовило.
Мотовило, - это катушка или рогатка (названий народных много), для намотки кабеля.

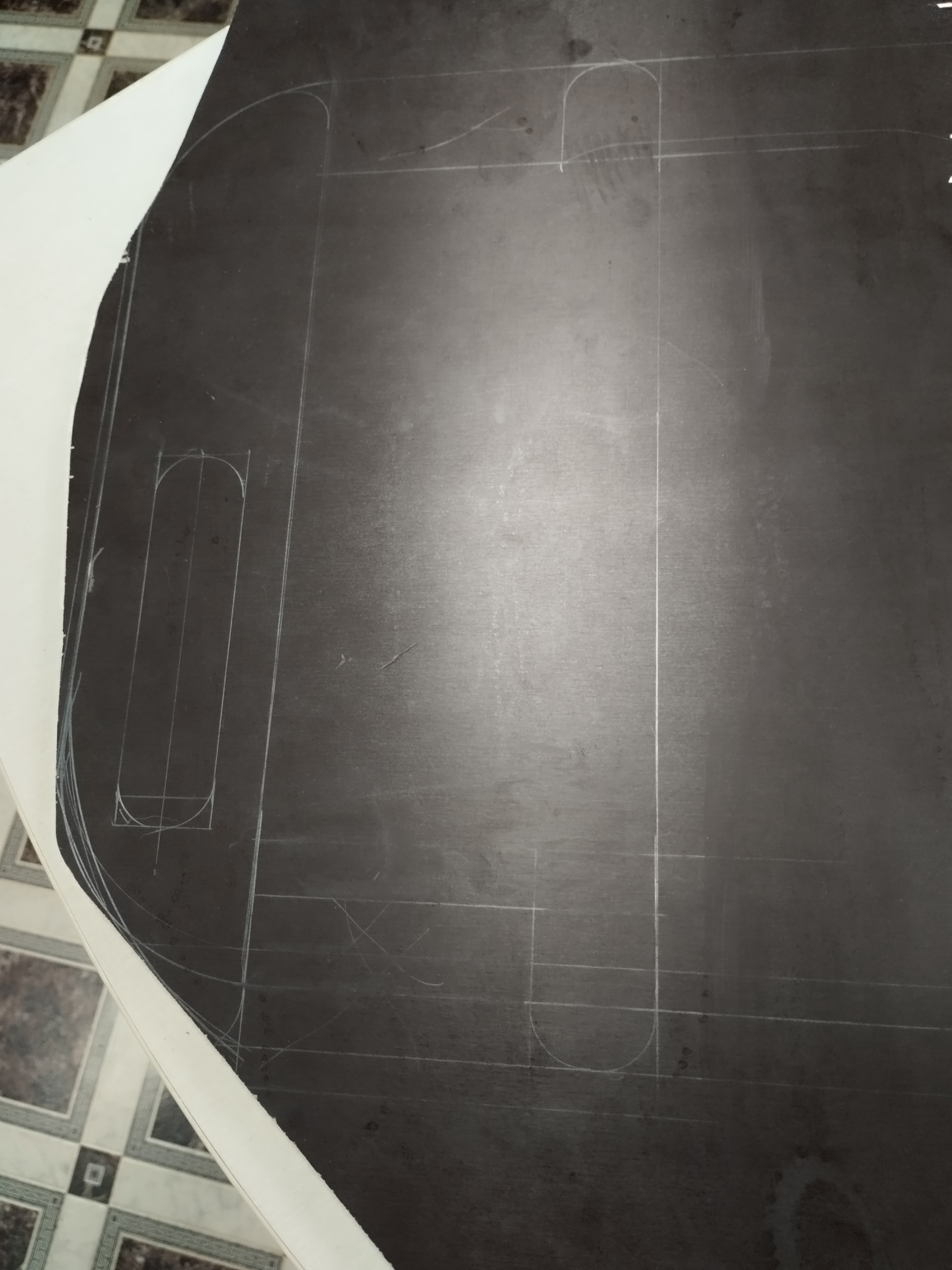

На фанере черчу заготовку для катушки.
Идём с сыном на улицу и выпиливаем лобзиком по линиям.

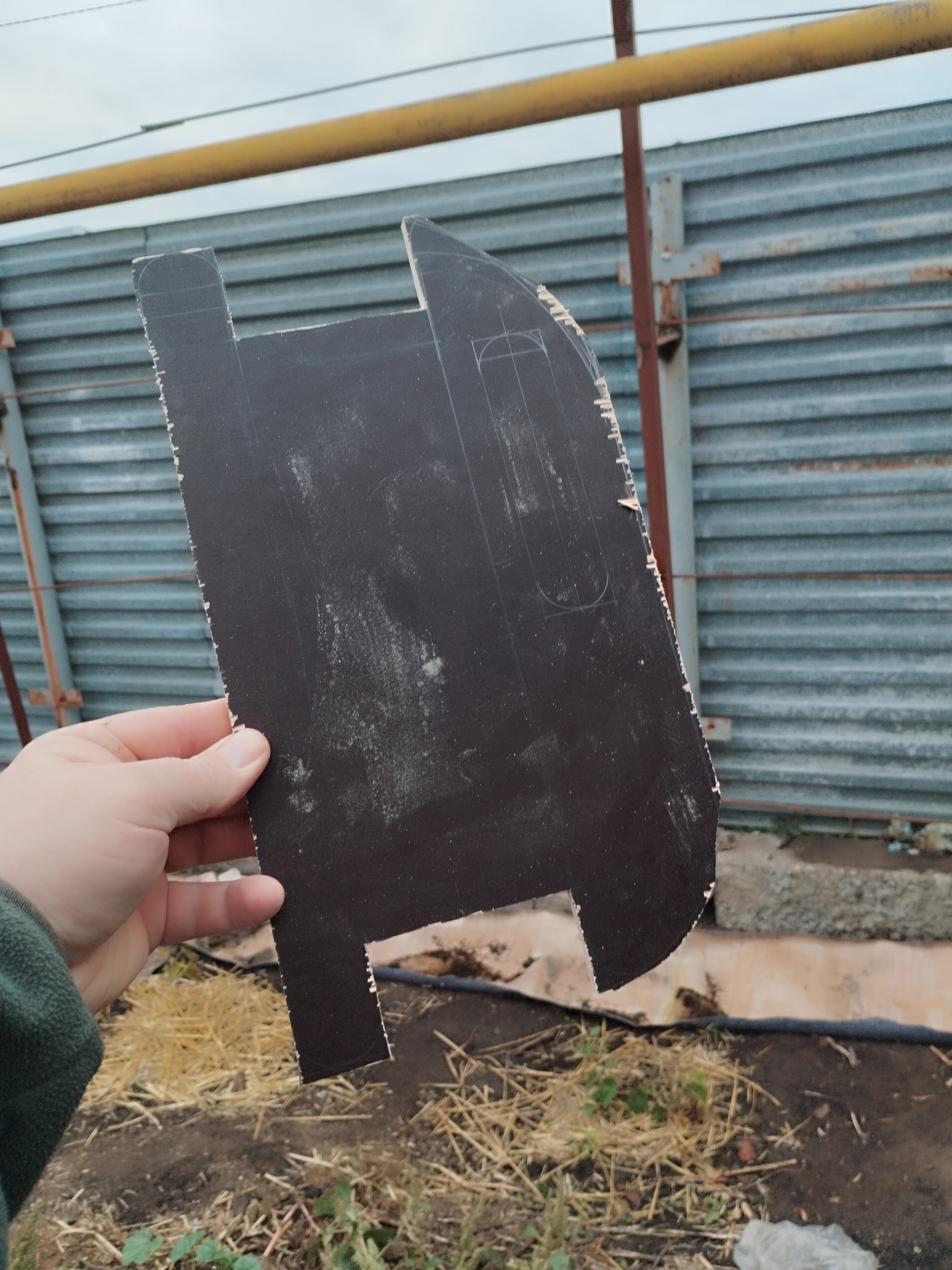

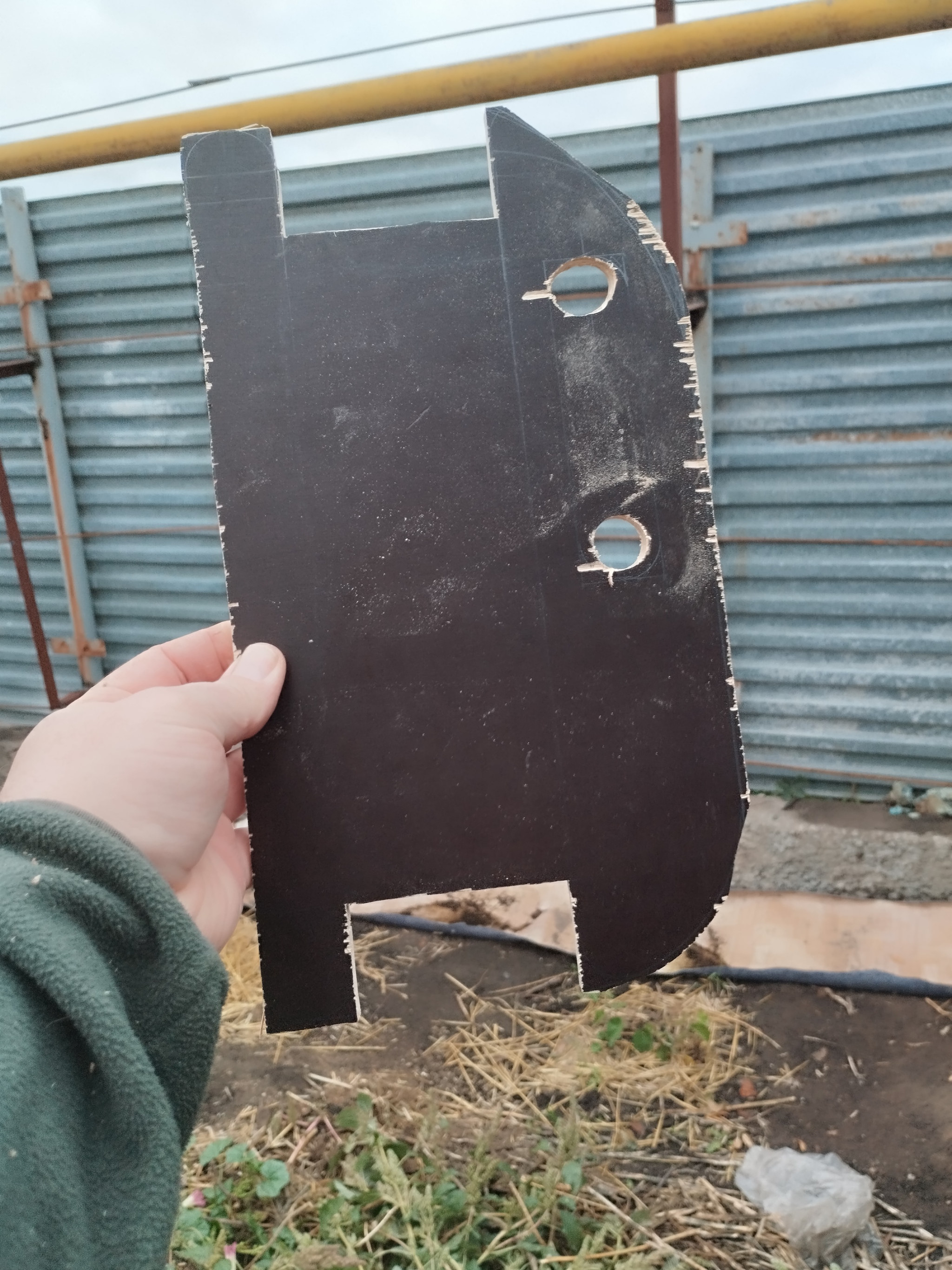

Вот что получилось, к сожалению ламинация хрупкая, покрошилась на месте спила.
Сверлю отверстия под ручку.
Выпиливаю ручку.
Немного обработал напильником и пошкурил места пропила, и покрасил краской. На фото мотовило после того как высохла краска.

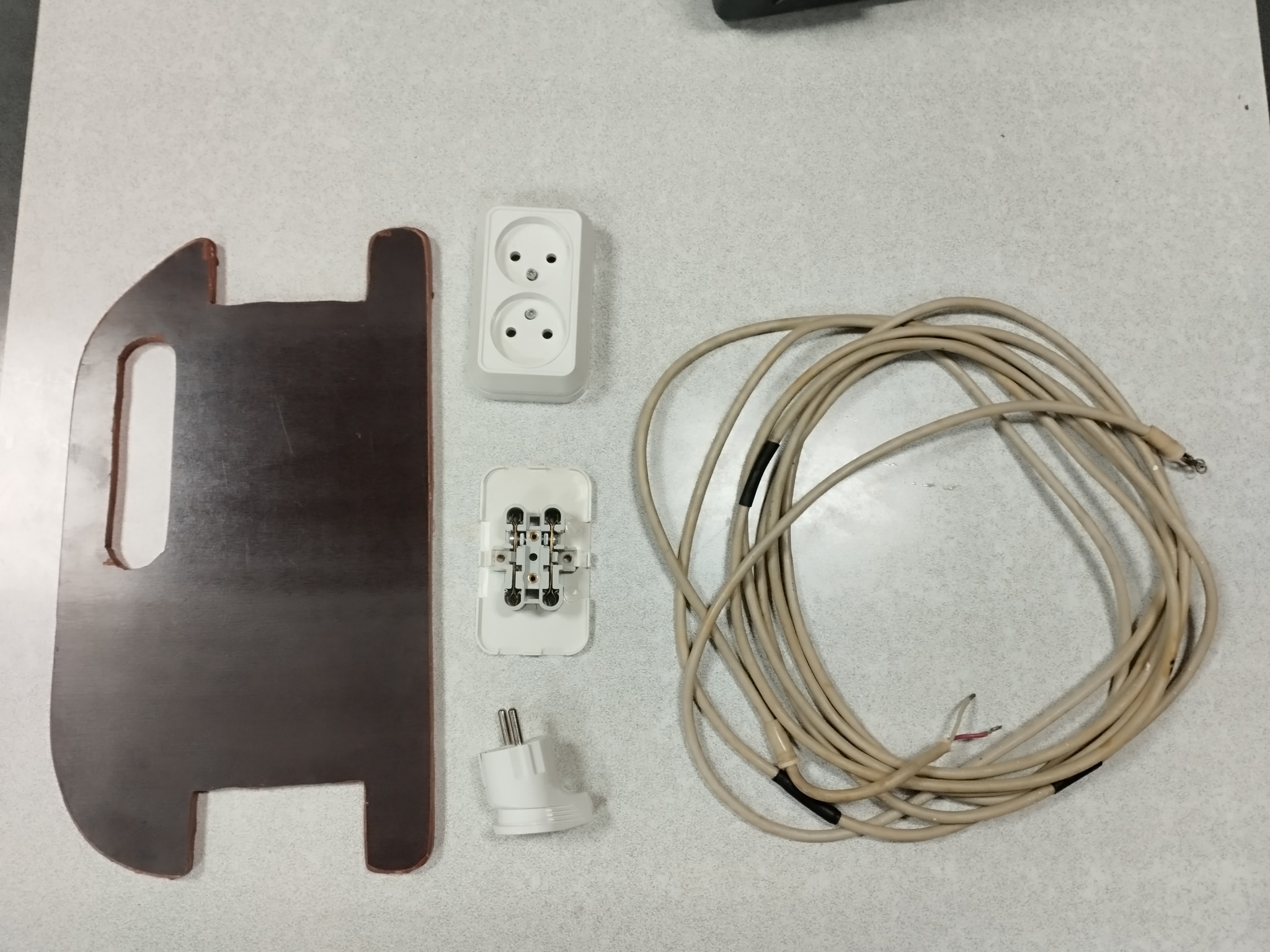

На фото компоненты нашего изделия:
Кабель, розетка, вилка, катушка.

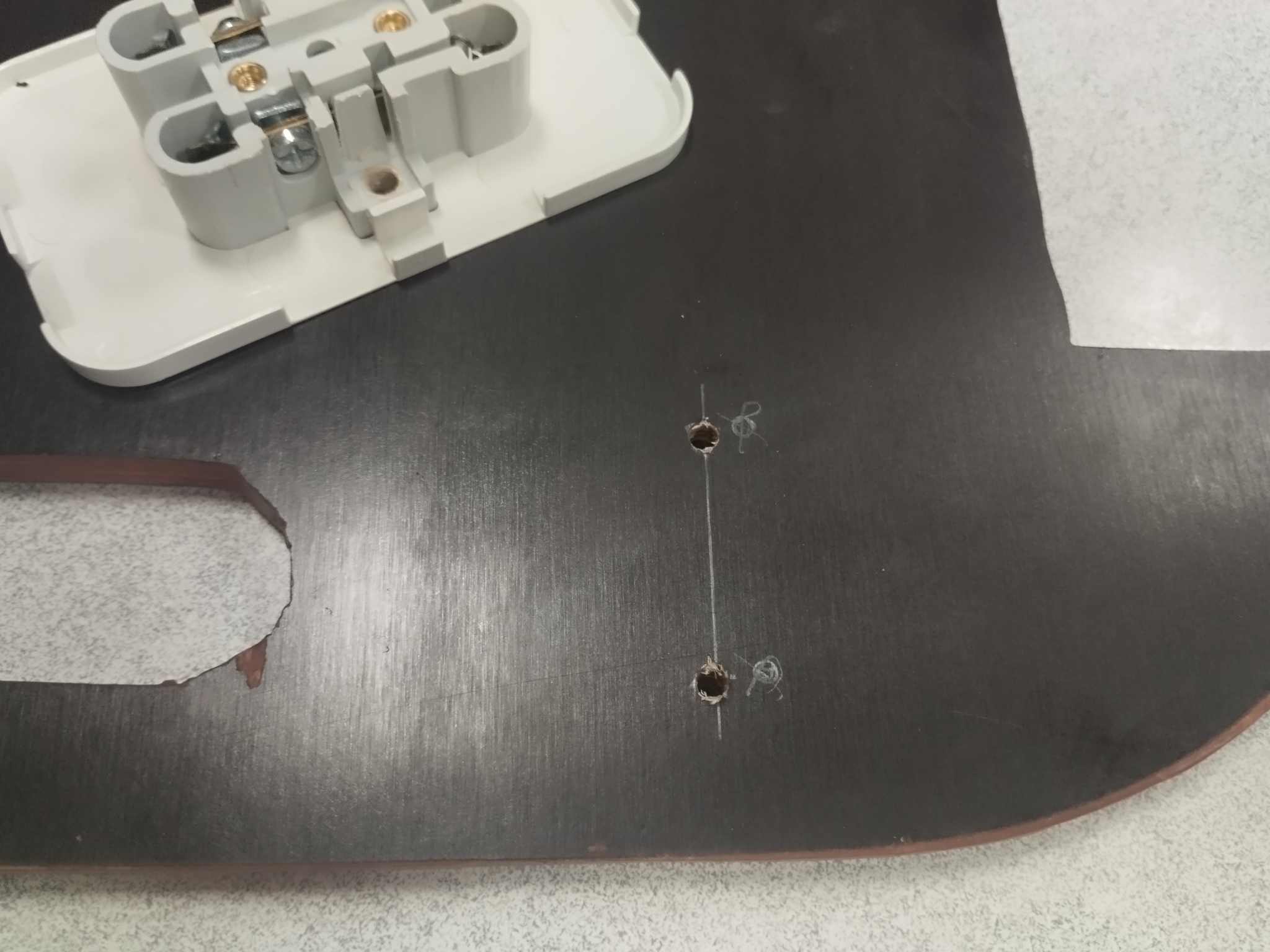

Крепим розетку. Просверливаю фанеру по точкам крепежа.

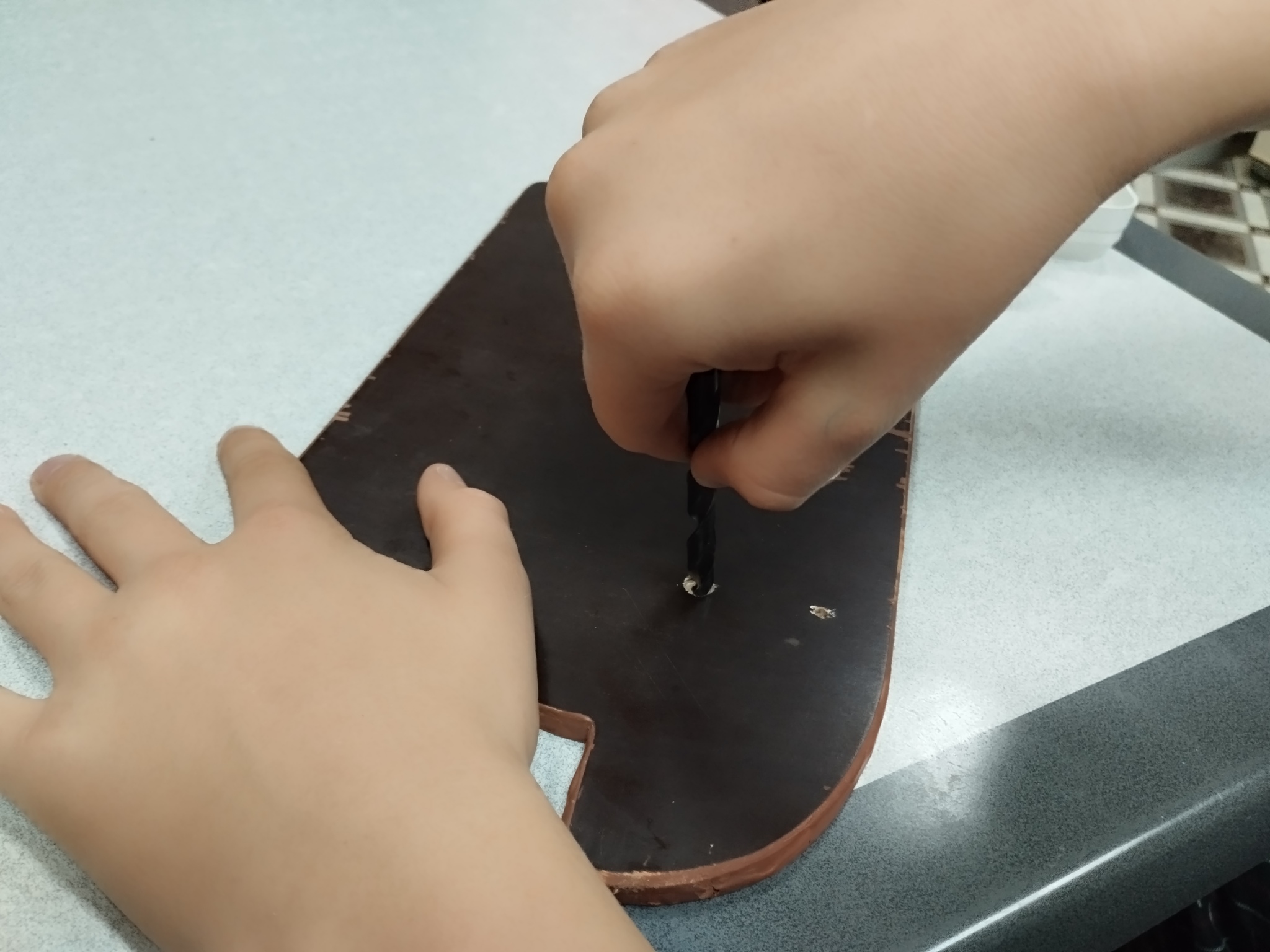

Сын мне помогает, зенкерует сверлом обратную сторону, чтобы шляпка болта спряталась в фанере.

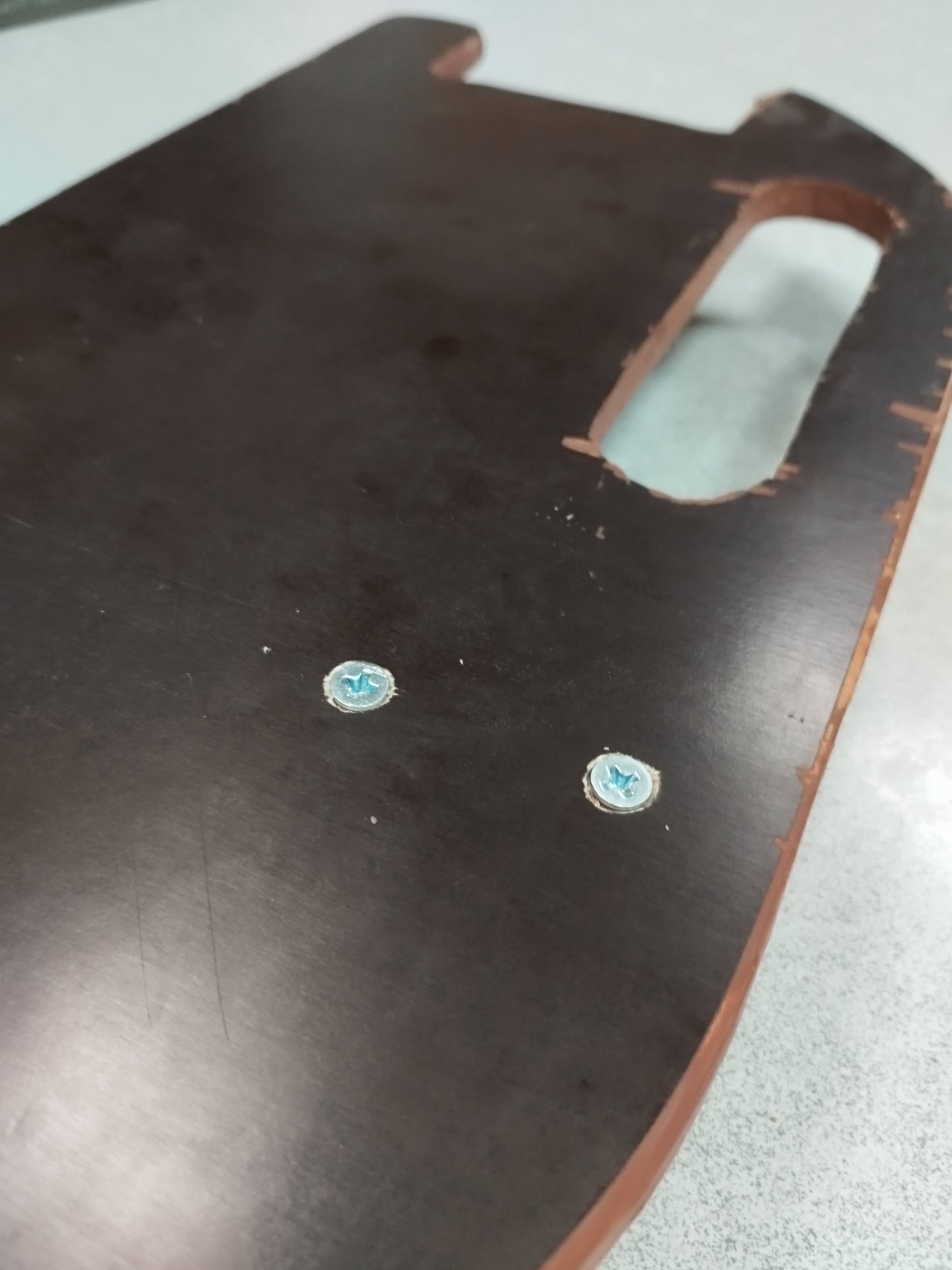

Вот так аккуратно на своё место встали болтики с потайной шляпкой.

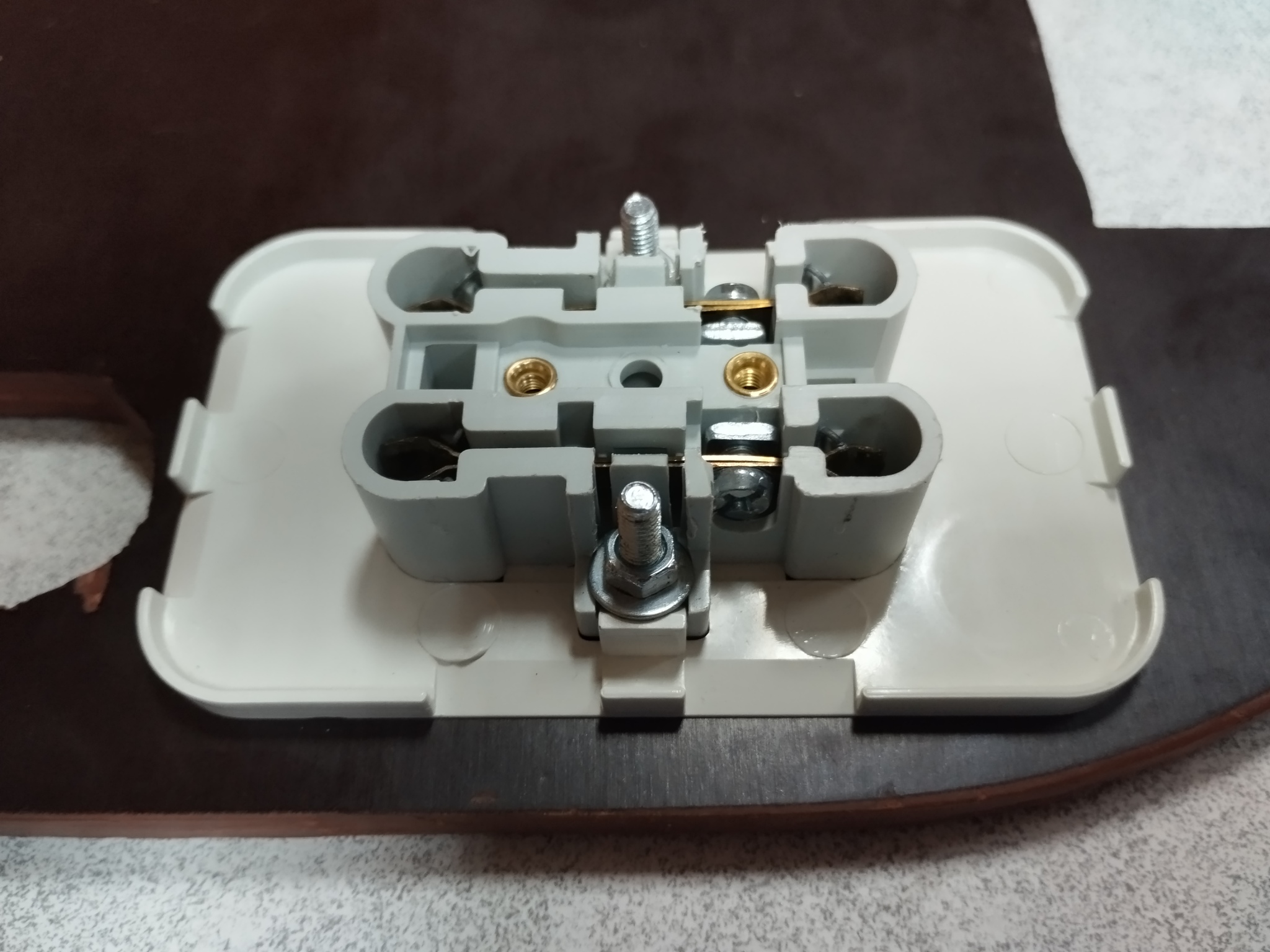

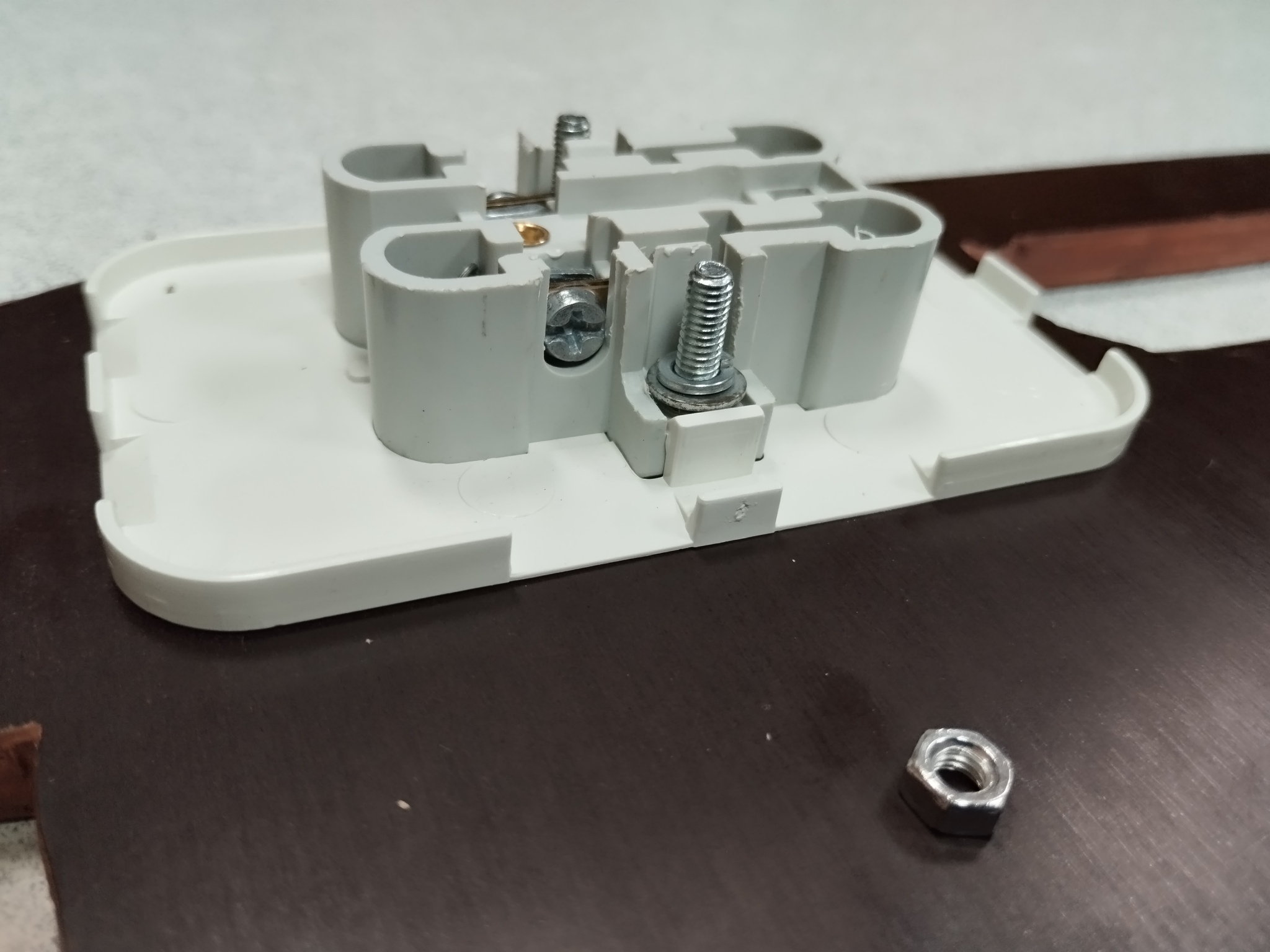

На фото момент фиксации основания розетки, на болт надевается шайба, на шайбу гайка.
Розетка закреплена.

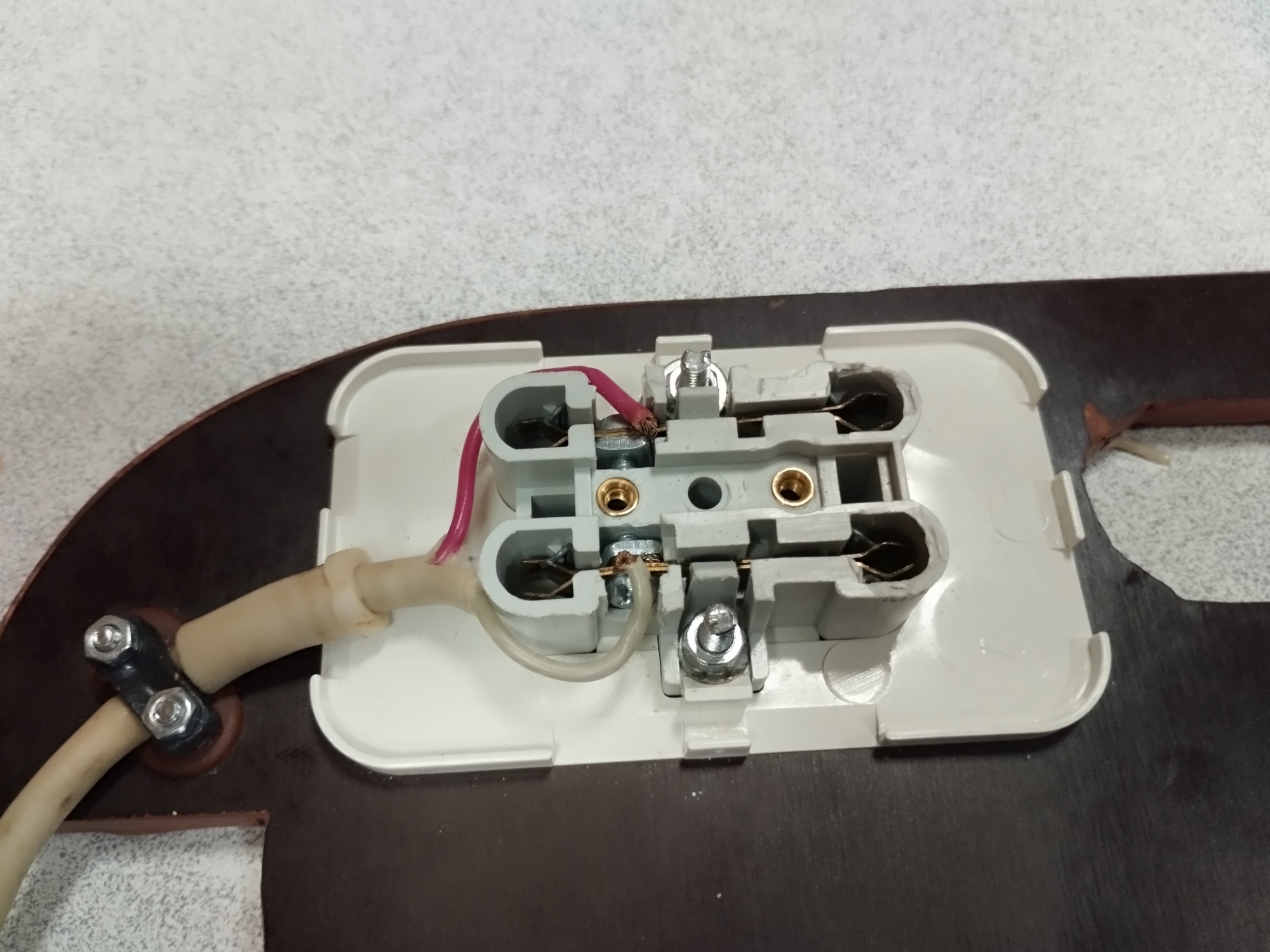

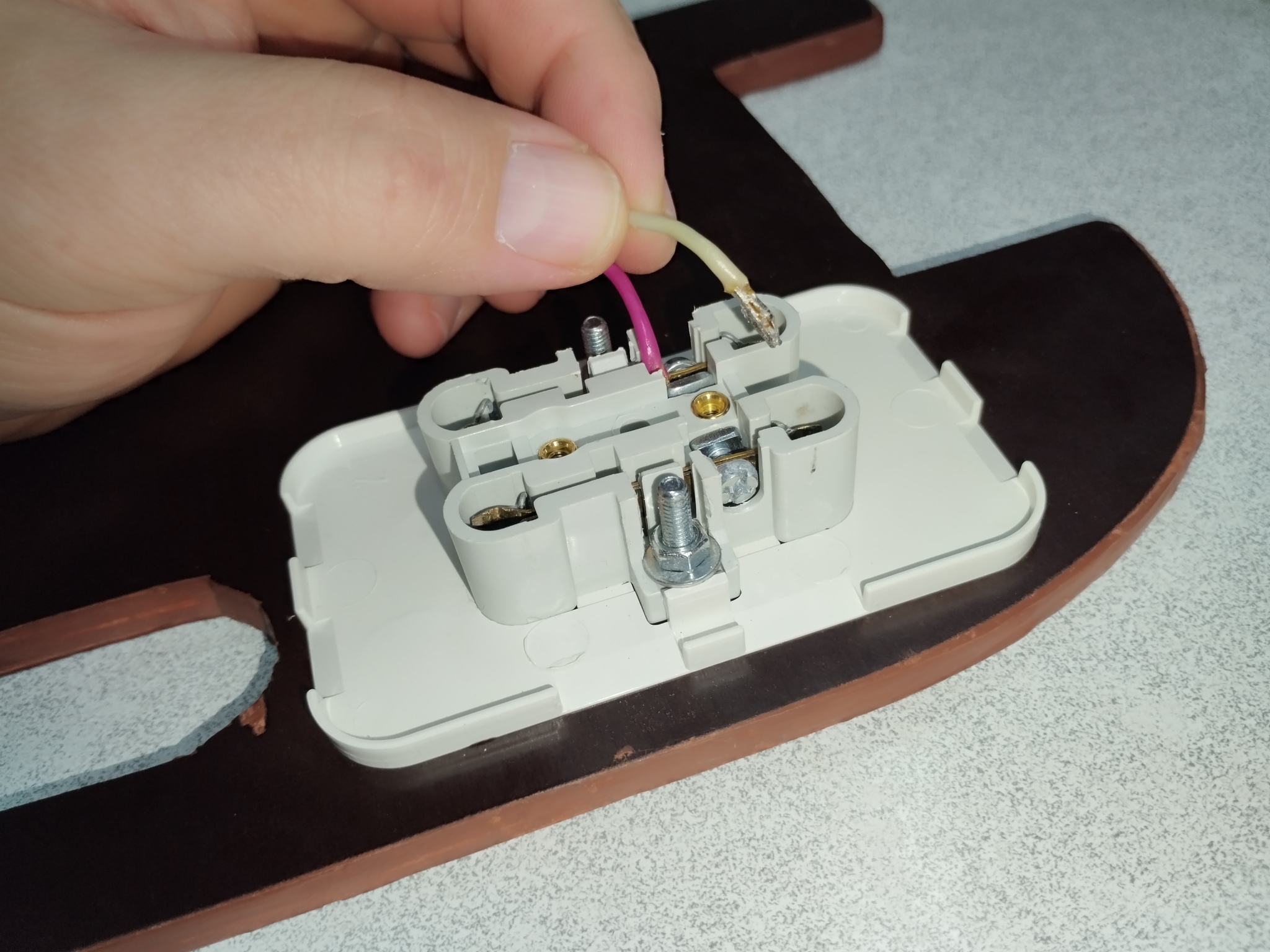

Далее подсоединяем провода. Ослабляем винт в зажиме, зачищаем изоляцию на проводах на длину 8-7 мм. и вставляем провода в разные зажимы. Затем с усилием затягиваем винты.
Электрики для обжима многожильных проводов используют наконечники под названием НШВ, НКИ и другие об этом подробно написано в статье
При соединении проводов резьбовыми зажимами, надо приложить силу, это важно. Если начнёт трещать и трескаться пластик вы перестарались ).
На фото два провода, если вы будете делать с проводом заземления, то их будет три.Для заземления используется жёлтый провод с зелёной полоской.
У меня был случай когда я споткнулся о провод и он вылетел из корпуса розетки. Поэтому я поставил дополнительный фиксатор на рамку мотовила.

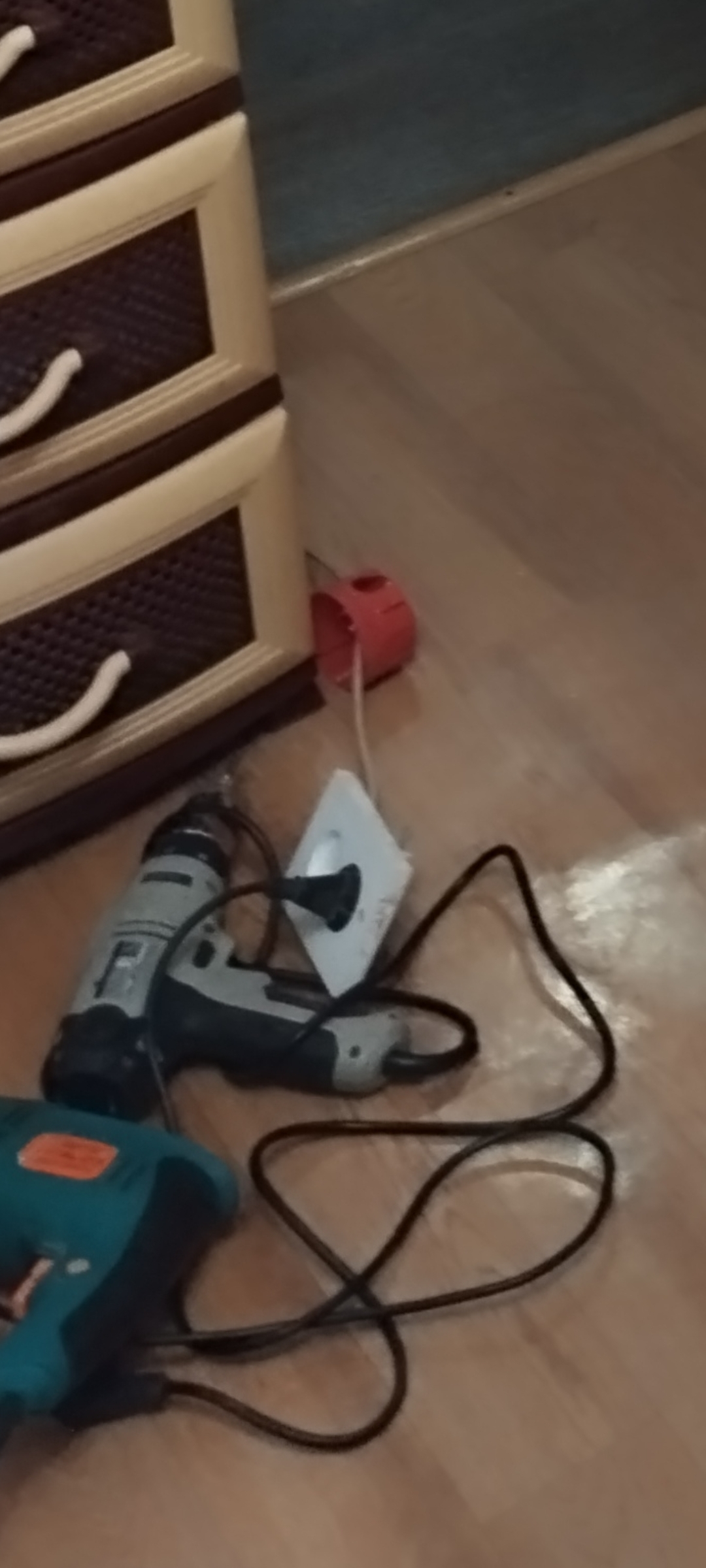

Старое фото удлинителя после того как я об него споткнулся и когда сломался подрозетник выполняющий роль корпуса.
Устанавливаем корпус розетки на основание и закручиваем два болтика в крышку.
Затем зачищаем провода с другого конца кабеля и монтируем вилку.
Процесс сборки вилки не фотографировал. Принцип тот же зачищенные от изоляции провода затягиваем винтами к проводникам.
Если провода три, то жёлтый с зелёной полоской прикручиваем к контакту заземления.

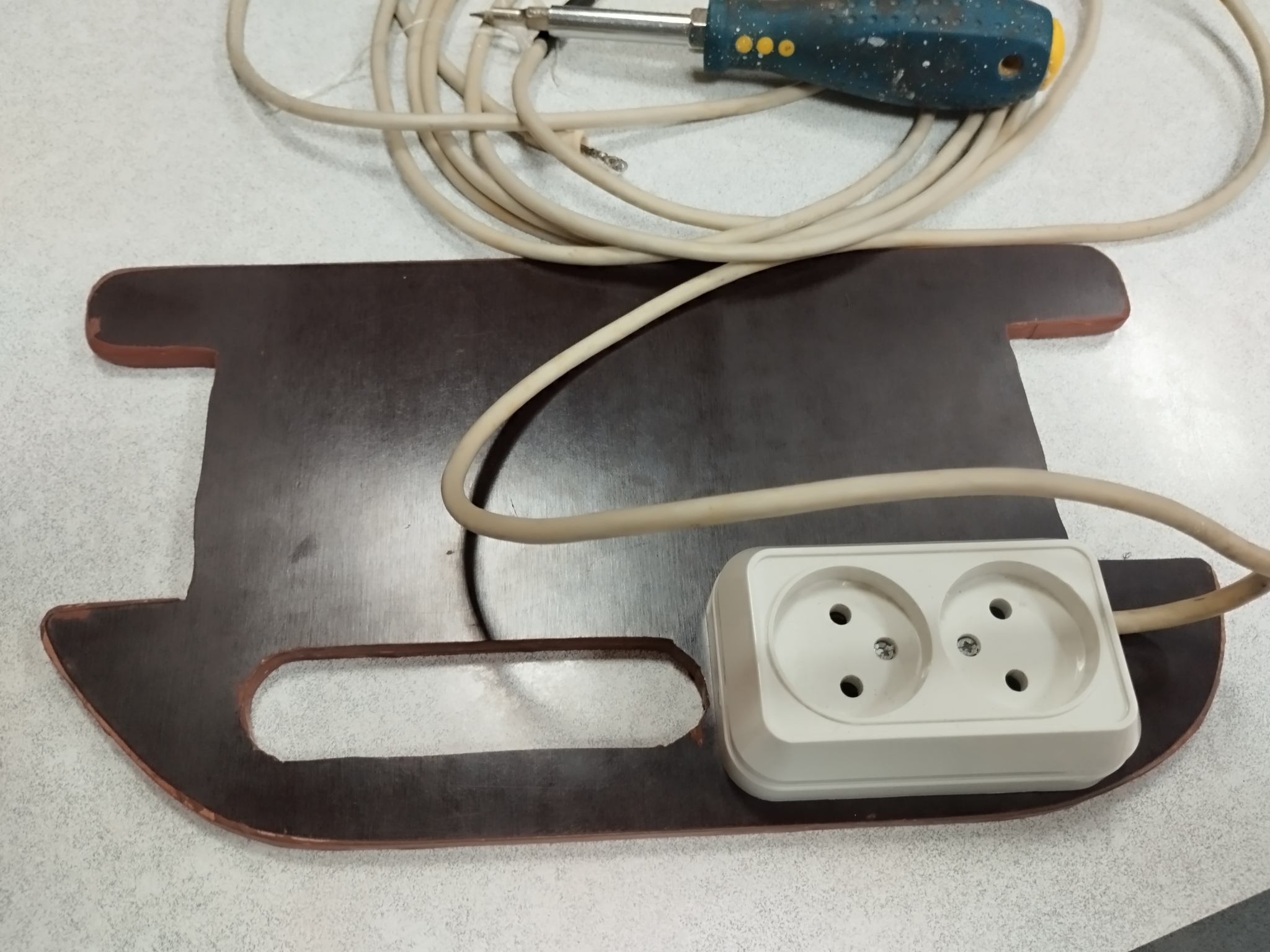

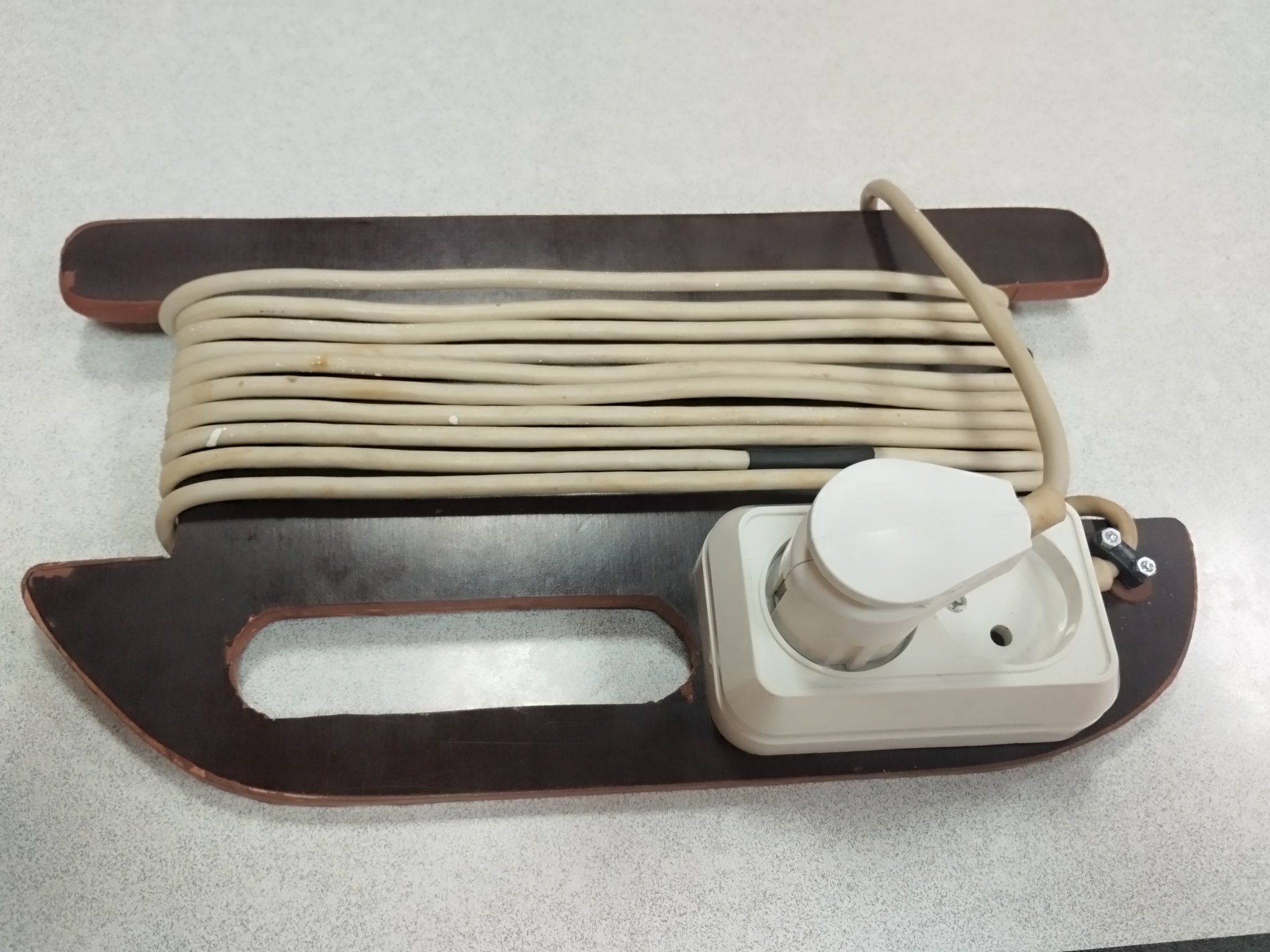

Вот такой удлинитель получился в итоге. Размер чуть больше альбомного листа, удобный и компактный, на два электро потребителя.
Спасибо вам за внимание.
Желаю всего наилучшего. Всех обнял.
