Ремонт телевизора 42LF580V. Не работает подсветка + доработка.⁠⁠

Типовая проблема на таких телевизорах со слов клиента: "подсветка пропала, звук есть".

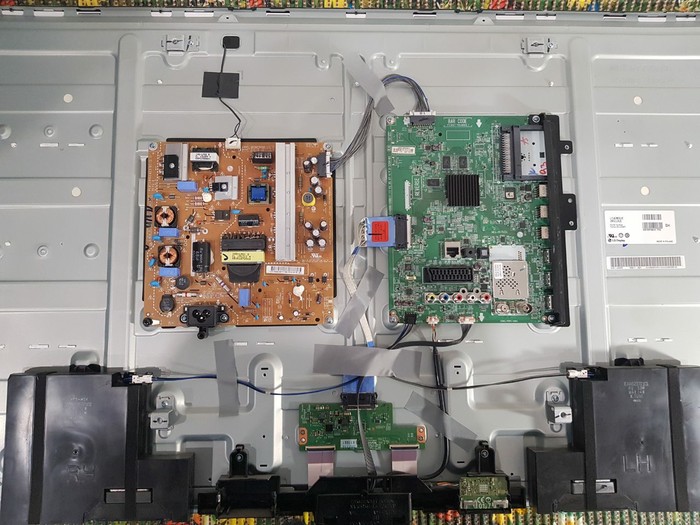

Во включенном состояние проверим есть питание, ведь снимать матрицу очень не хочется

Ничего, а если так...

Всё-таки придется вскрывать и менять светодиоды ((( в цепочке обрыв.

Снимаем отражатель

Удобнее будет проверять по четыре светодиода за раз, выставляем на лбп 30v 20ma тыкаем. Не забываем сначала проверить стыки, может просто соеденение плохое(нет)

Нашли 3 нерабочих диода, снимаем рассеиватели, сами светодиоды и меняем на новые. Клеим их обратно на момент кристалл, он хорошо себя зарекомендовал, ничего ни разу не отваливалось.

После обязательно проверяем ещё раз, лишний раз снимать матрицу себе дороже в прямом и переносном смысле.

Вот этот шлейф идёт прямо к матрице и со временем они становятся очень ненадежными. Если отвалится от планки(текстолит) то припаять можно, а вот если от самой матрицы то уже не получится. Понадобится спец оборудование.

Собираем!

Все работает, но заявлена была доработка.
на третьей фотографии видно 208v 235ma. А наши светодиоды скорее всего рассчитаны на 200ma из-за чего они и перегорают. Хотели выжать максимум из него видимо. Производителю же надо продавать новые телеки.

Для уменьшения тока через светодиоды увеличим сопротивление токоизмерительного резистора. Он выполнен из 8 резисторов смд, включенных последовательно, паралельно. По два резистора, четыре цепочки включены паралельно. Разрываем одну из цепочек выпаяв один резистор, мы тем самым увеличим результирующее сопротивление на 25%, на столько же уменьшится максимальный ток через светодиоды.

Получаем примерно 176ma, теперь телевизор проработает ещё долго с новыми светодиодами, можно смело давать гарантию.
