Ремонт синтезатора "Фаэми 1М"⁠⁠

Здравствуйте, уважаемые пикабушники!

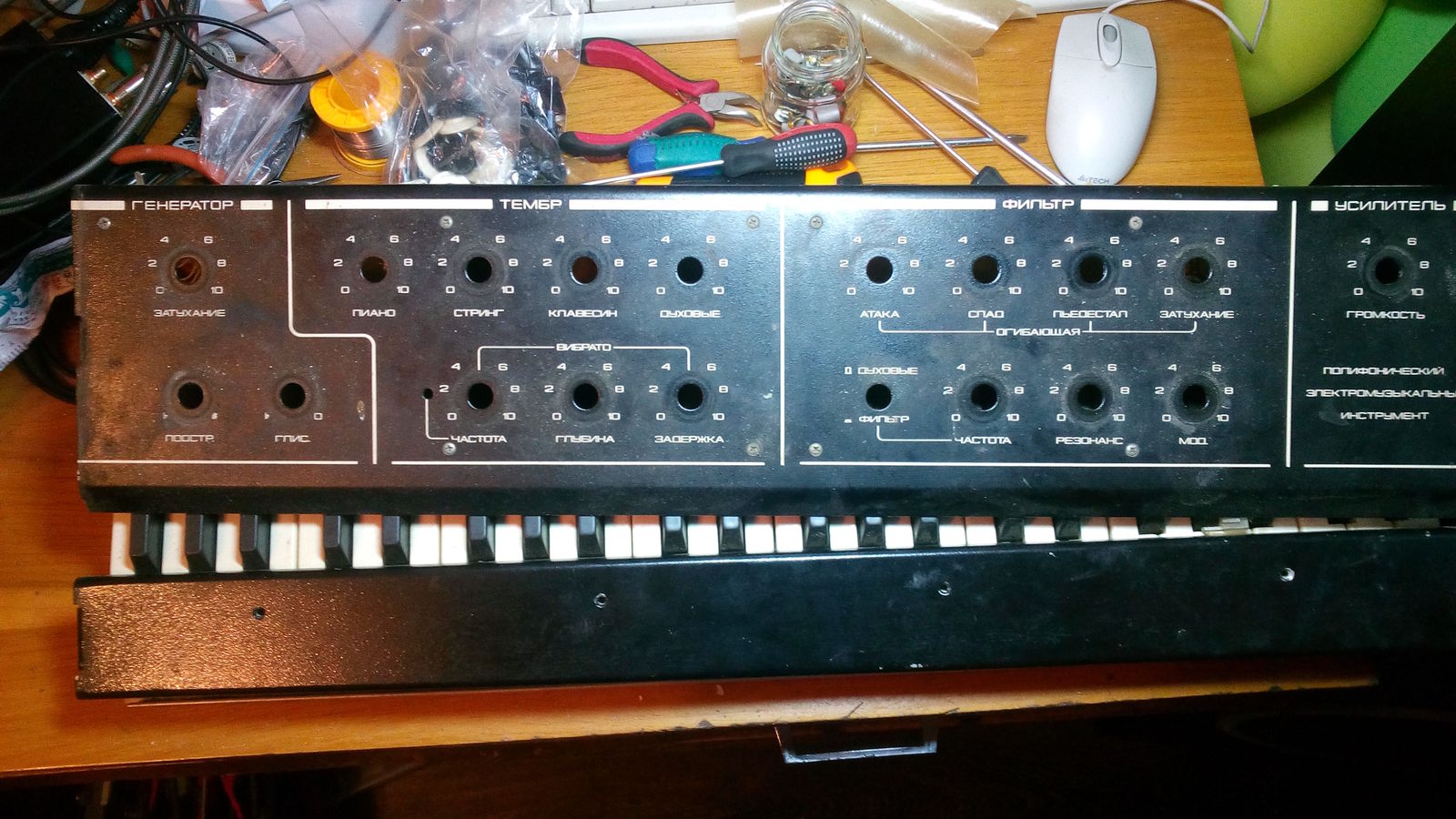

Сегодня у нас в ремонте синтезатор "Фаэми 1М". Видок у него, конечно, не очень...

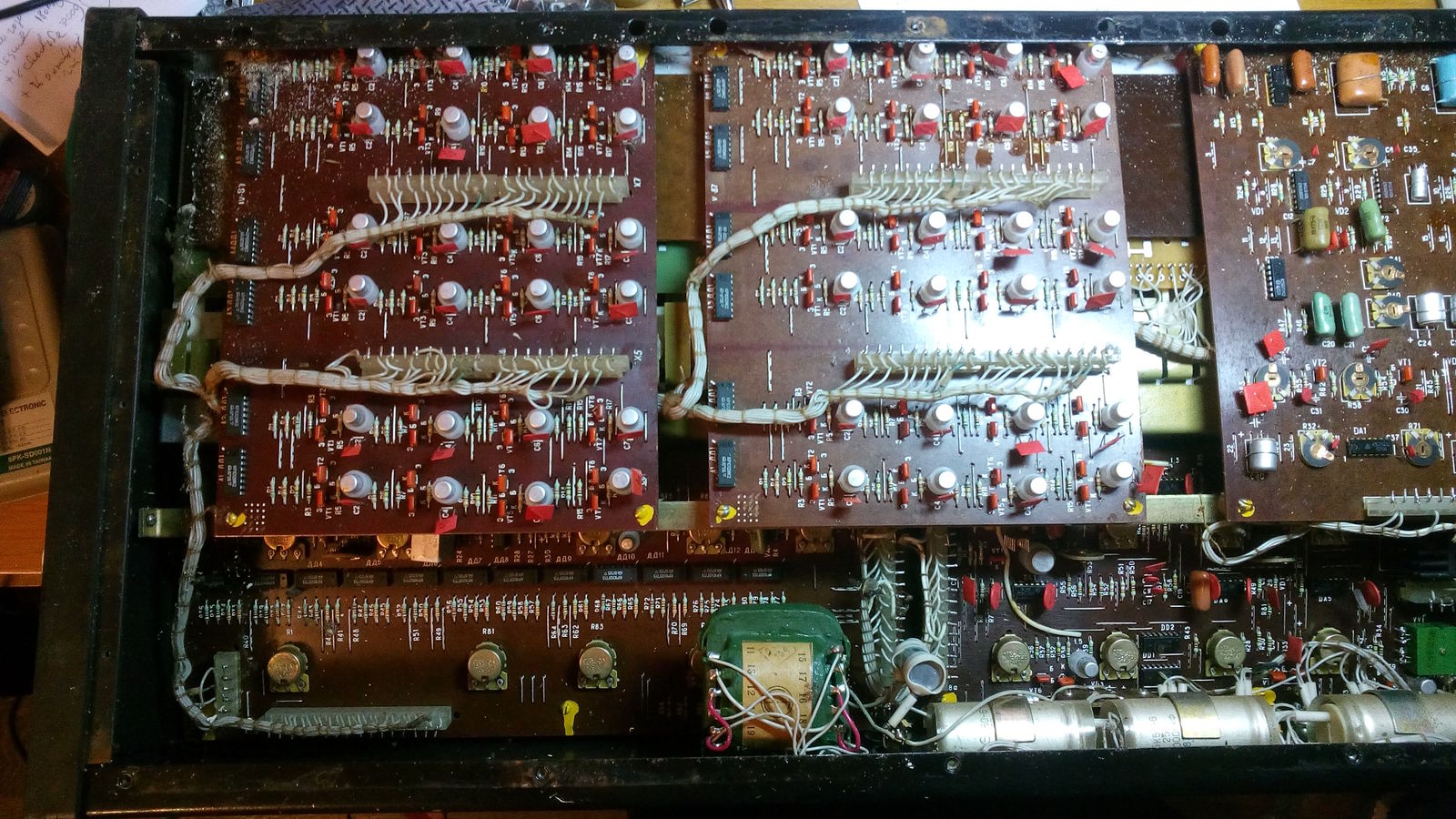

Очень грязный снаружи, посмотрим, что творится внутри...

Много мусора и дохлых насекомых.... Итак, начнем с того, что перепишем номиналы электролитов для замены. Разбираем корпус и снимаем клавиатуру.

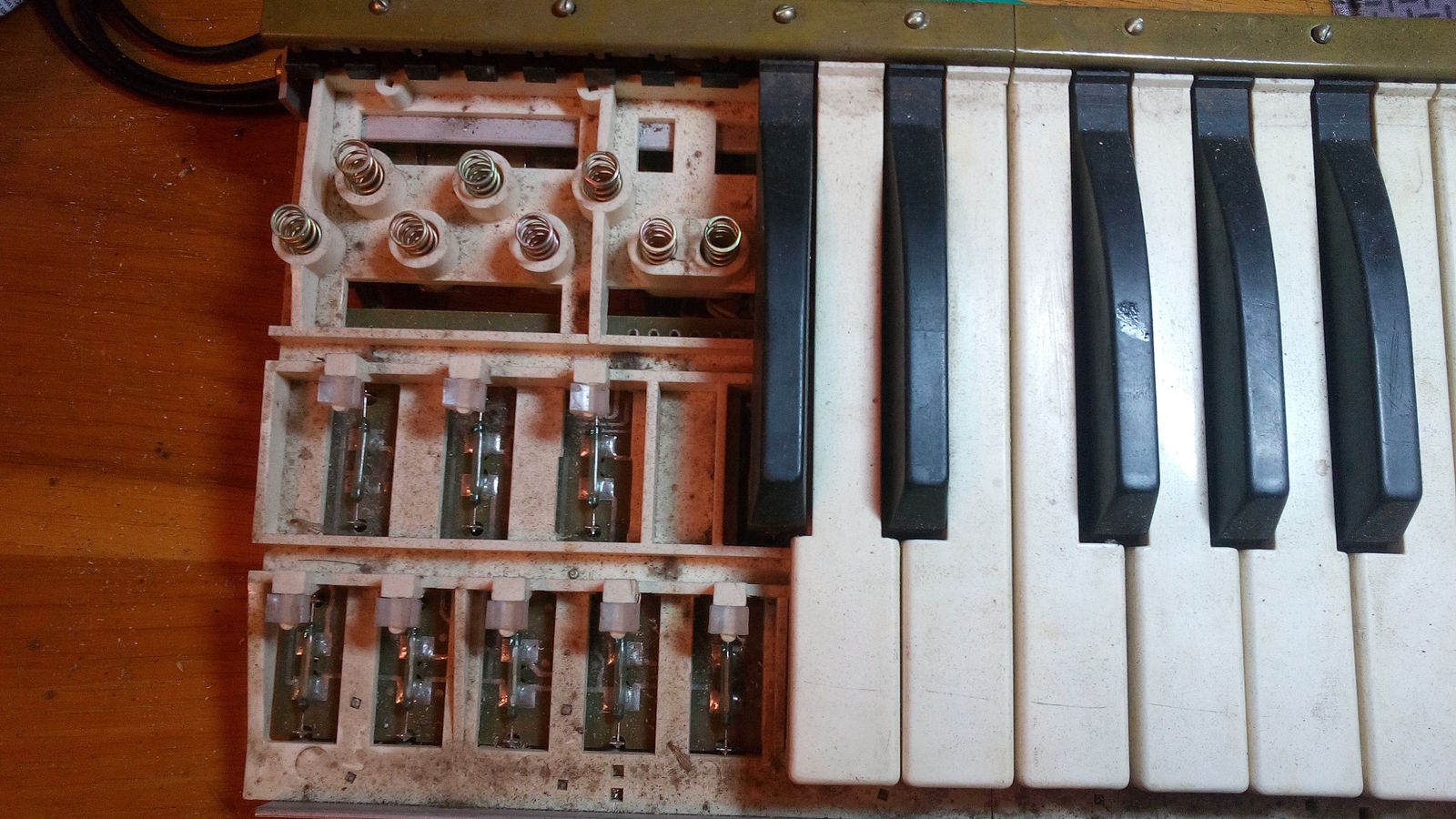

Верхнюю панель, боковушки и крышку отправляем в ванную и пытаемся отмыть при помощи фейри. Разбираем дальше клавиатуру.

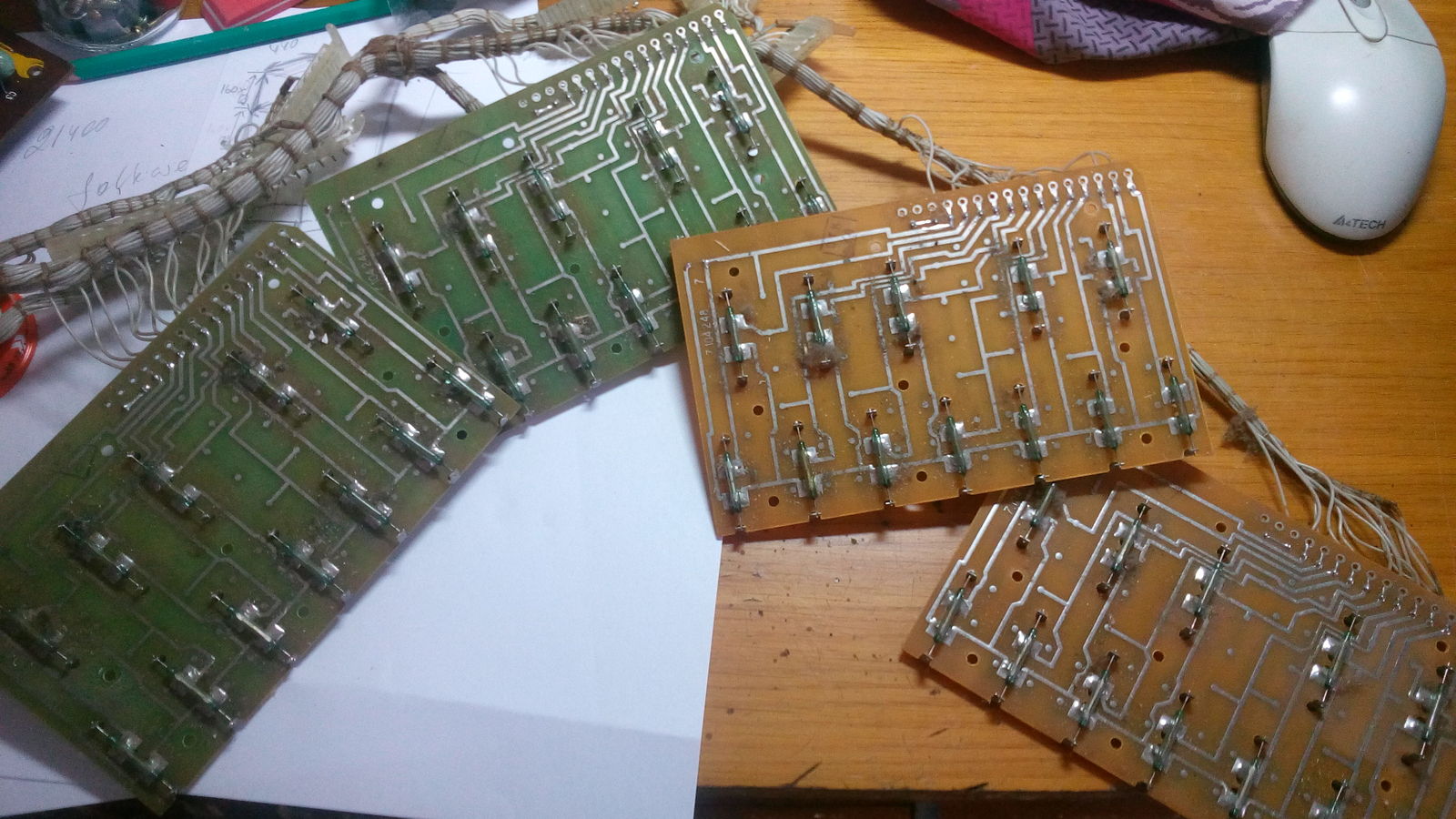

Снимаем платы с герконами.

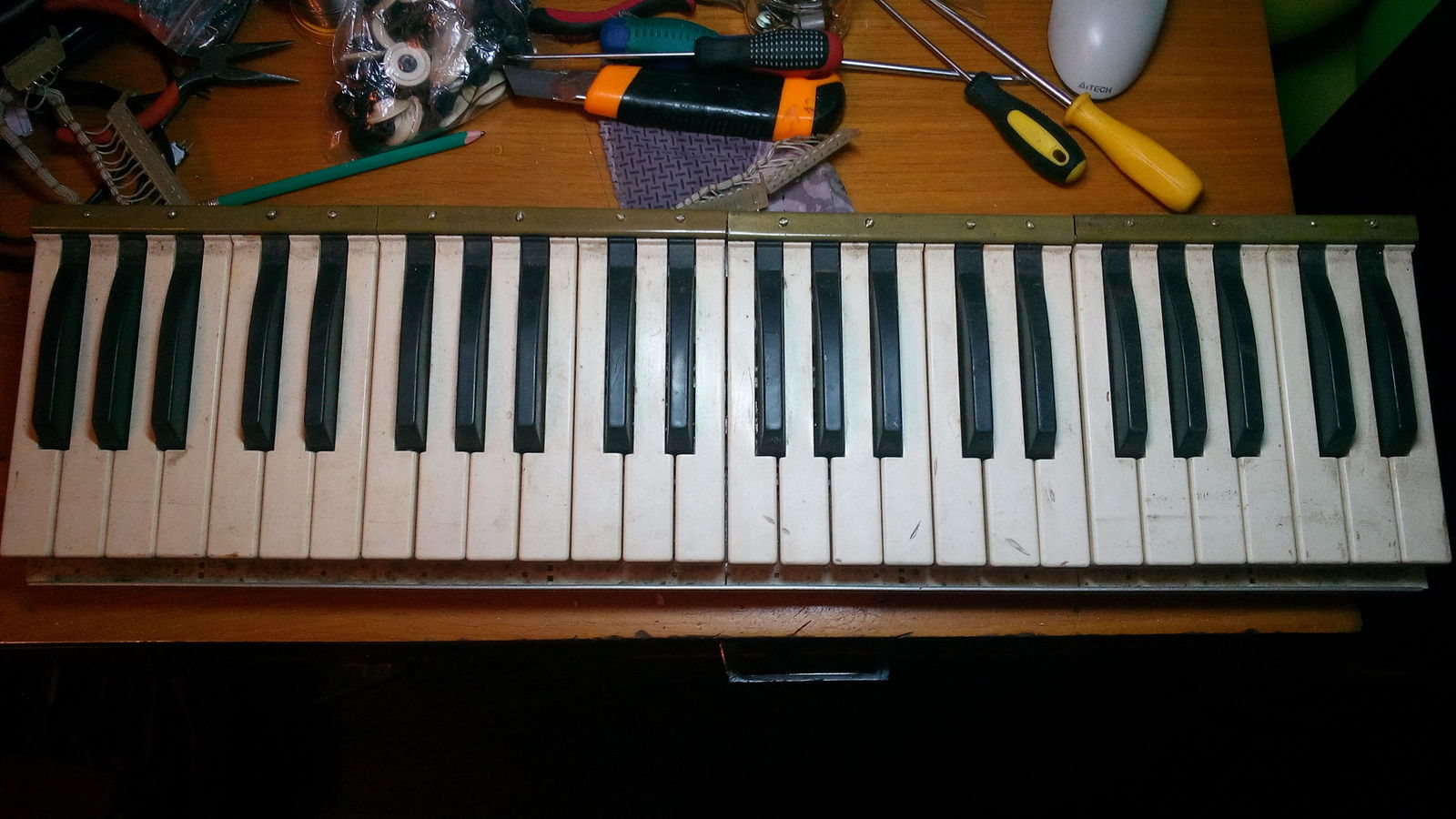

Клавиатуру и клавиши отправляем в ванную - будем отмывать. Пока все отмачивается, почистим печатные платы клавиатуры и синтезатора при помощи щетки и изопропанола.

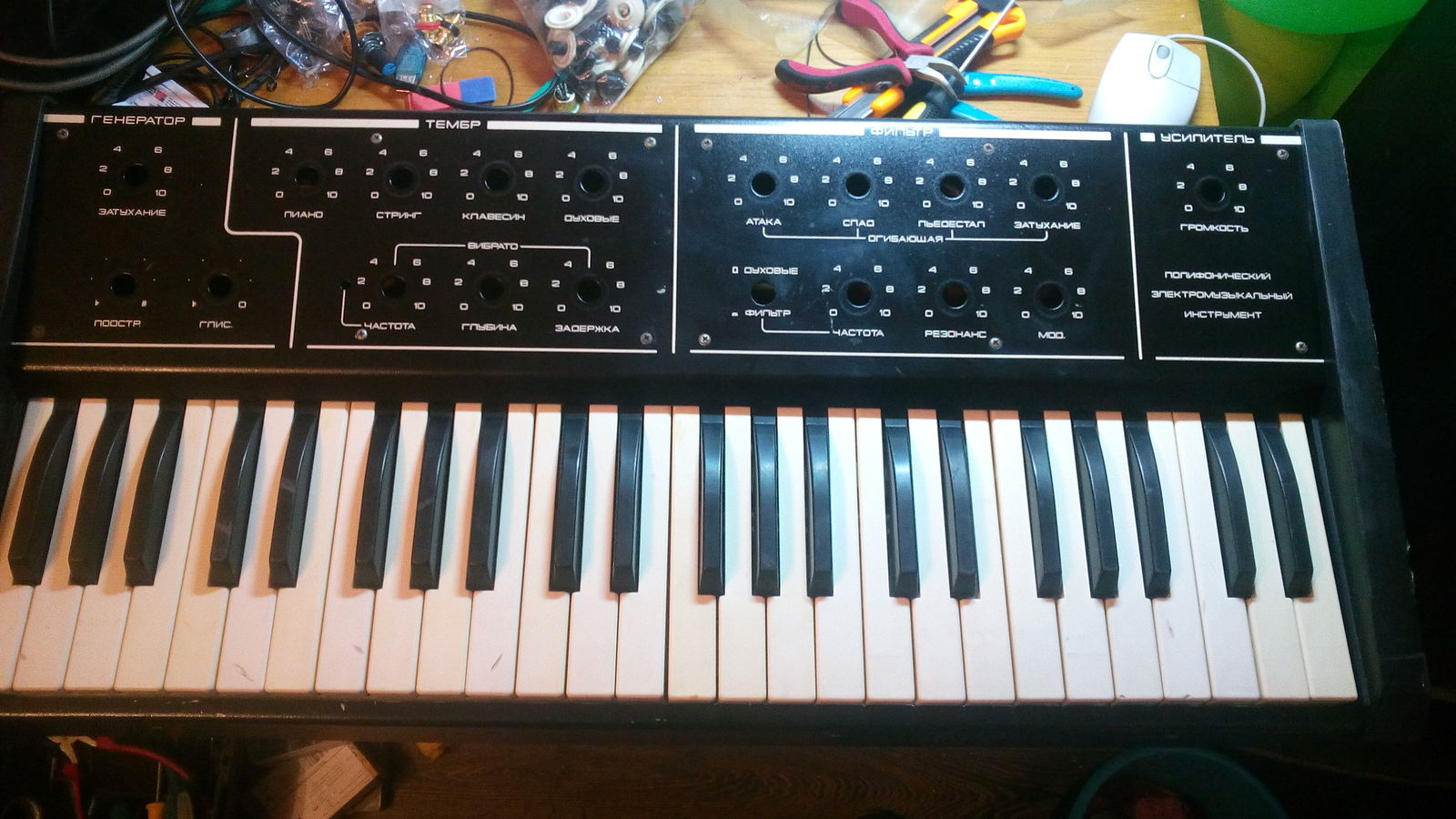

Собираем клавиатуру и корпус. Уже намного приятнее работать с чистым прибором)

Меняем все электролиты. Современные электролиты по габаритам намного меньше чем были в 80-х, поэтому электролиты, которые крепились на задней стенке, вполне умещаются на печатной плате.

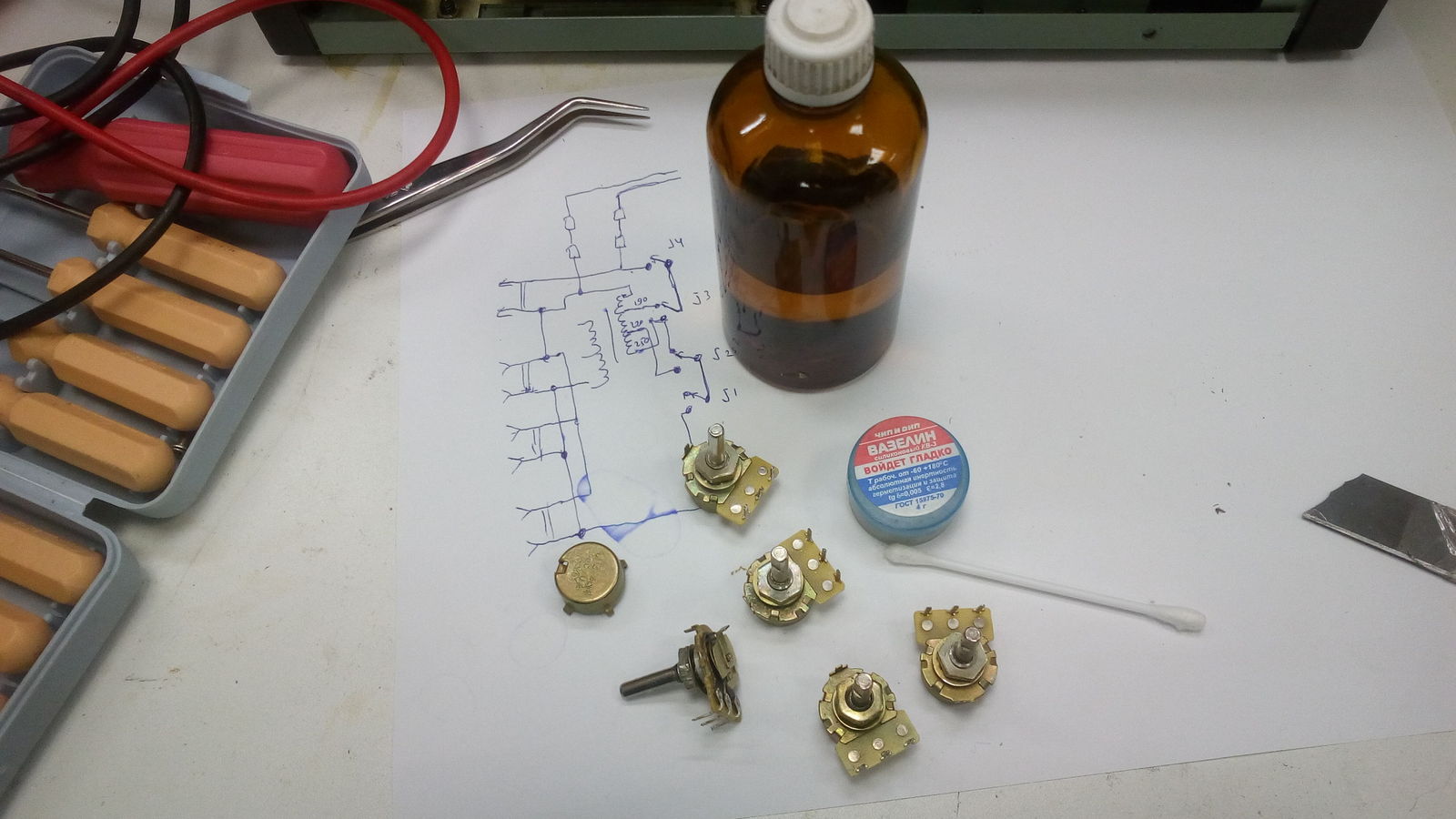

Делаем первое включение и обнаруживаем, что шуршит часть регуляторов и плохо работает переключатель "Духовые - Фильтр". Разбираем и чистим проблемные регуляторы. После очистки все стало работать отлично.

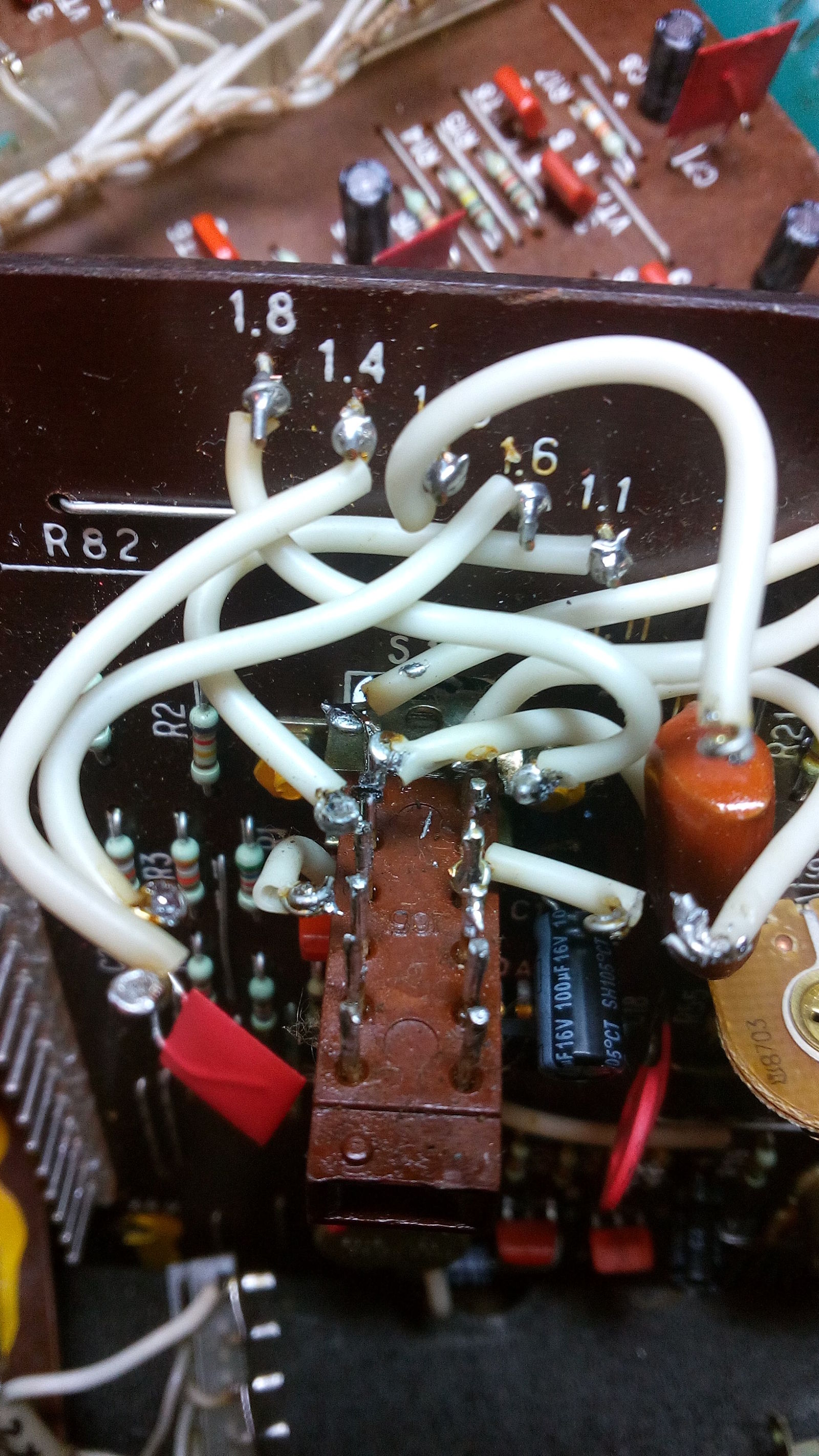

Меняем переключатель "Духовые - Фильтр".

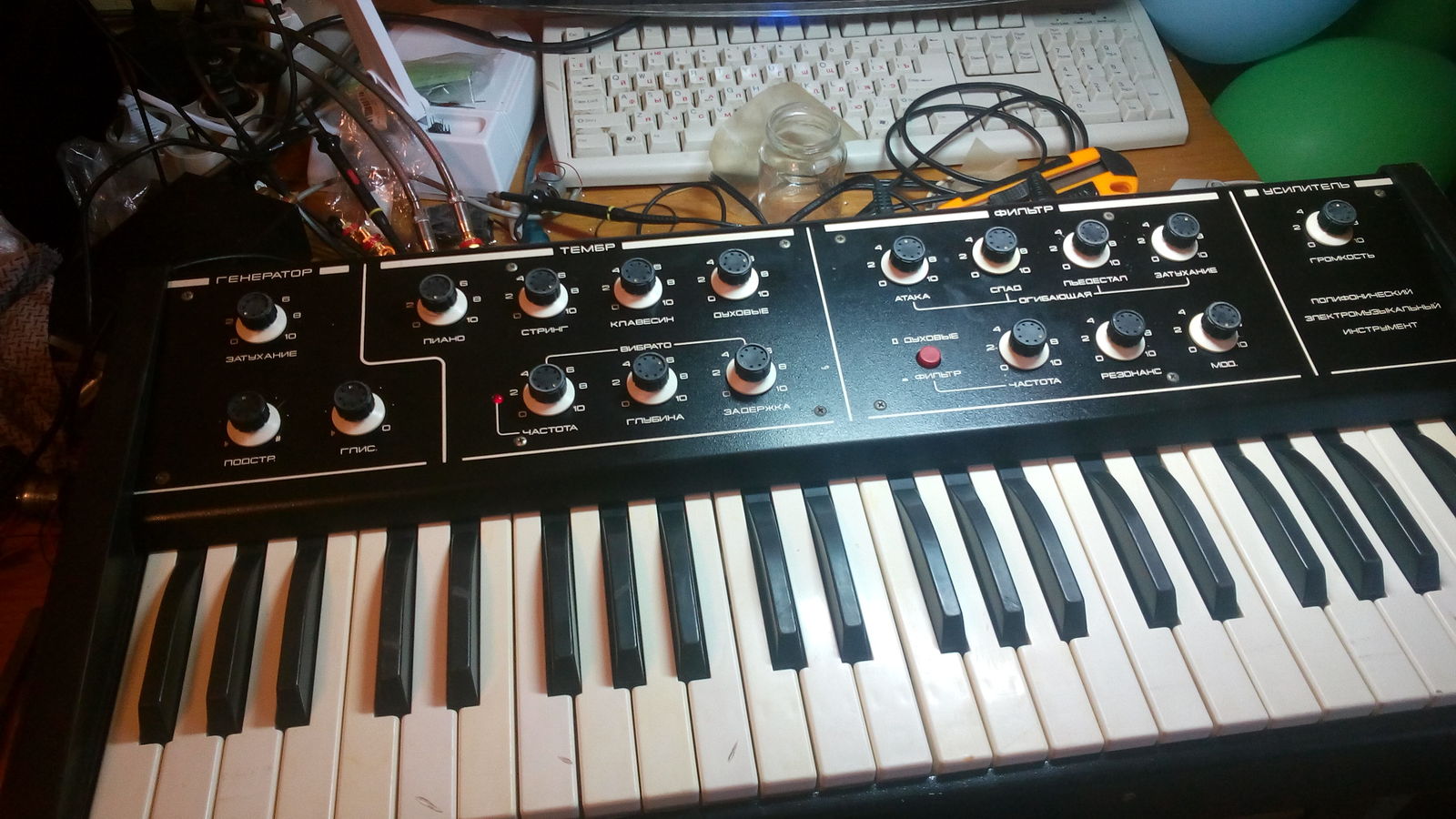

Проверяем работоспособность во всех режимах, при помощи осциллографа проверяем работу платы Хоруса. Все отлично! :)

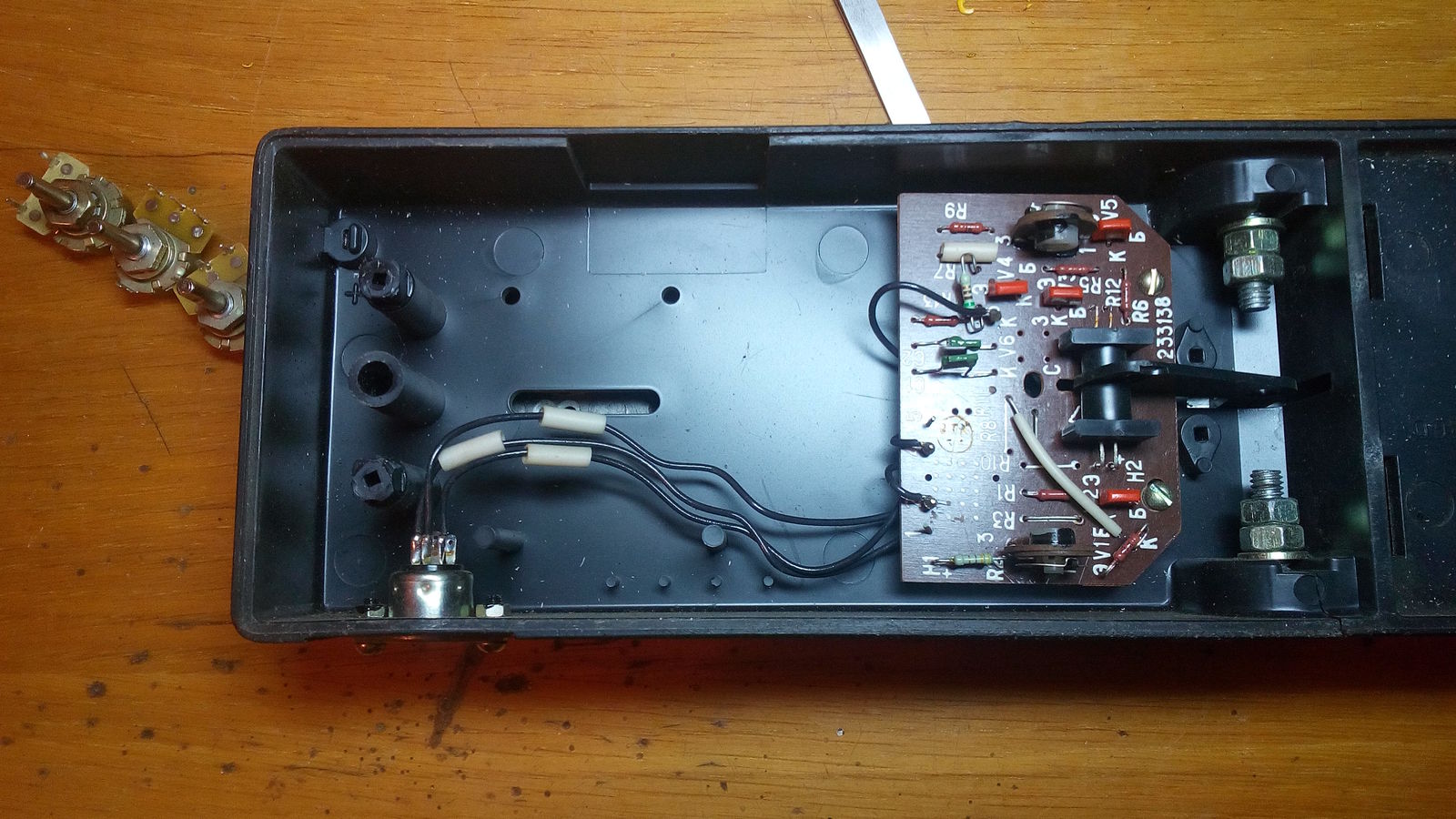

В комплекте с синтезатором шла педаль, тоже, как Вы догадались, она была не очень чистая. Разбираем ее и отмываем. Вот ее начинка.

Спасибо за внимание!

Денис.

г. Самара
