Ремонт диафрагмы объектива Pentacon 4/200⁠⁠

Привет всем местным. Починил я как то одному дядечке pentax k-30, с тоооой самой типовухой, которую недавно описывал. При возврате из ремонта, спросил он меня, не смогу ли я глянуть его мануальный старенький объектив. А объективу то пожалуй лет 30 от роду, сделан он в Г.Д.Р.

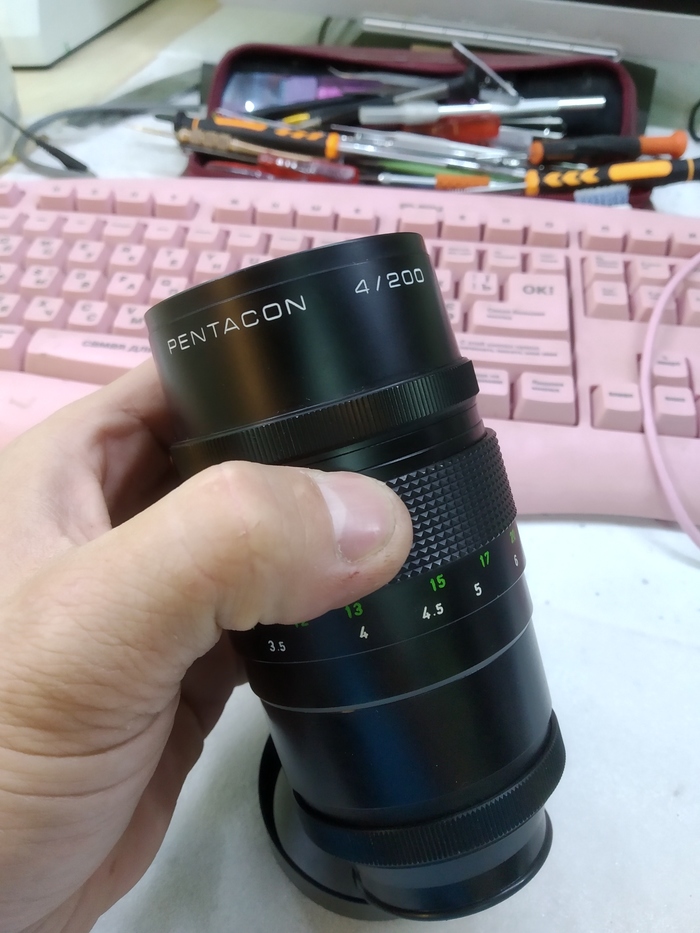

Вот такой вот аппарат. Весьма увесистый, а металл на ощупь прям кайф. Во время разборки я так же оценил качество и четкость конструкции, не сравнить с современной техникой. Но пришел он с проблемой, надо лечить.

А вот и проблема(уже снял с хобота линзы для большей наглядности) - лепестки диафрагмы закусило. К слову, лепестков тут аж 15. Фоток разборки увы не так много, но сложного в процессе ничего нет - тут все на резьбе. Главное не пролюбить момент с фиксирующими винтами, коих тут на каждом блоке.

Это уже почти полностью разобранный объектив, осталось скрутить с хобота блок диафрагмы где у меня и возникли трудности. А трудности заключались в том, что под винтом ограничивающим ход диафрагмы, внутри отверстия находится ещё один винт - фиксирующий раскручивание блока диафрагмы на хоботе. Я сломал 3 крутецкие свои отвёртки, а четвертая уже не смогла зацепиться за шлиц, т.к. винт уже был весь зализан.

Что ж делать, время, видимо сыграло свою роль - придется высверливать. Купил набор сверл мелкого диаметра. Свело 1 мм чуть тоньше, 1.5мм чуть толще оказались - из двух зол пришлось выбирать меньшее, сверлили 1 мм.

Сверлить пришлось под микроскопом, что бы не убить резьбу , по которой накручивается блок диафрагмы на хобот. Достав крупные куски и выдув металлическую стружку, увидел ту самую резьбу. Результат не плох, хоть и повредил слегка резьбу на стенках отверстия - придется использовать фиксатор резьбы для ограничителя кольца диафрагмы. А сам блок диафрагмы придется зафиксировать на хоботе каплей супер клея на резьбу - достаточно для фиксации и вполне реально для разбора.

Вот так это выглядит под микроскопом. Но снять блок диафрагмы оказалось руками тоже не так просто. Благо в мастерской теперь есть органы для самокатов - из узла складывания самоката при помощи болгарки на скорую руку вырезал импровизированный съёмник

С ним дело пошло веселее и без особых трудностей удалось сживить резьбу. Взглянем на блок диафрагмы

Тут я уже снял стопорное кольцо, что бы извлечь направляющее кольцо из корпуса

А это уже первая попытка обратной укладки лепестков. Всего их было три - в первый раз я не теми концами начал укладывать лепестки, а во второй что-то пошло не так и я не смог подсунуть последние лепестки под уже уложенные. Особенность тут в том, что первые 9 лепестков укладываются один на другой, а все последующие надо подсовывать под уже лежащие, все осложняется тем, что на лепестках есть... шпонки? перпендикулярные лепесткам, которые входят в отверстия в корпусе, для создания оси вращения. И когда каждый следующий после 9-го лепестка надо подсовывать под предыдущие, уже уложенные лепестки приподнимаются, что может их вывести из отверстий, и все придется начинать сначала.

Это результат третьей попытки - все лепестки на своих местах. Так же важно их не деформировать сильно, т.к. сильный перегиб может стать складкой, в которую будут упираться другие лепестки, что уже будет невозможно исправить. Пора садить на место направляющую шайбу, которая вращаясь, закручивает лепестки к центру, уменьшая "зрачок". Проверим как она работает.

Красота, не правда ли? Собираем все в исходное состояние и можно ехать к клиенту на поверку, у меня нет переходника на резьбовой байонет.

Хобот шастает во всем диапазоне, диафрагма тоже. Ещё один успешный ремонт и довольный клиент.

Конечно, не всегда удается завершить ремонт по ряду причин, иногда даже собрать в исходное состояние устройство не возможно, потому что после разборки сломанные части, не подлежащие восстановлению, уже не получиться запихнуть в корпус. Может быть попробую запостить такой опыт, если будет интерес.
На этом у меня всё, берегите себя и свою технику!
