Ремонт блока управления духового шкафа Neff #2⁠⁠

Всем доброго. В мой сервис в Москве из другого города приехал блок управления от духового шкафа Neff, со своим окошком в корпусе напротив блока управления, не обеспечивающим ему защиту, а наоборот при протечке, жидкость льется как раз в схему.

Описывал подобный ремонт ранее (Ремонт блока управления встраиваемого духового шкафа Neff)

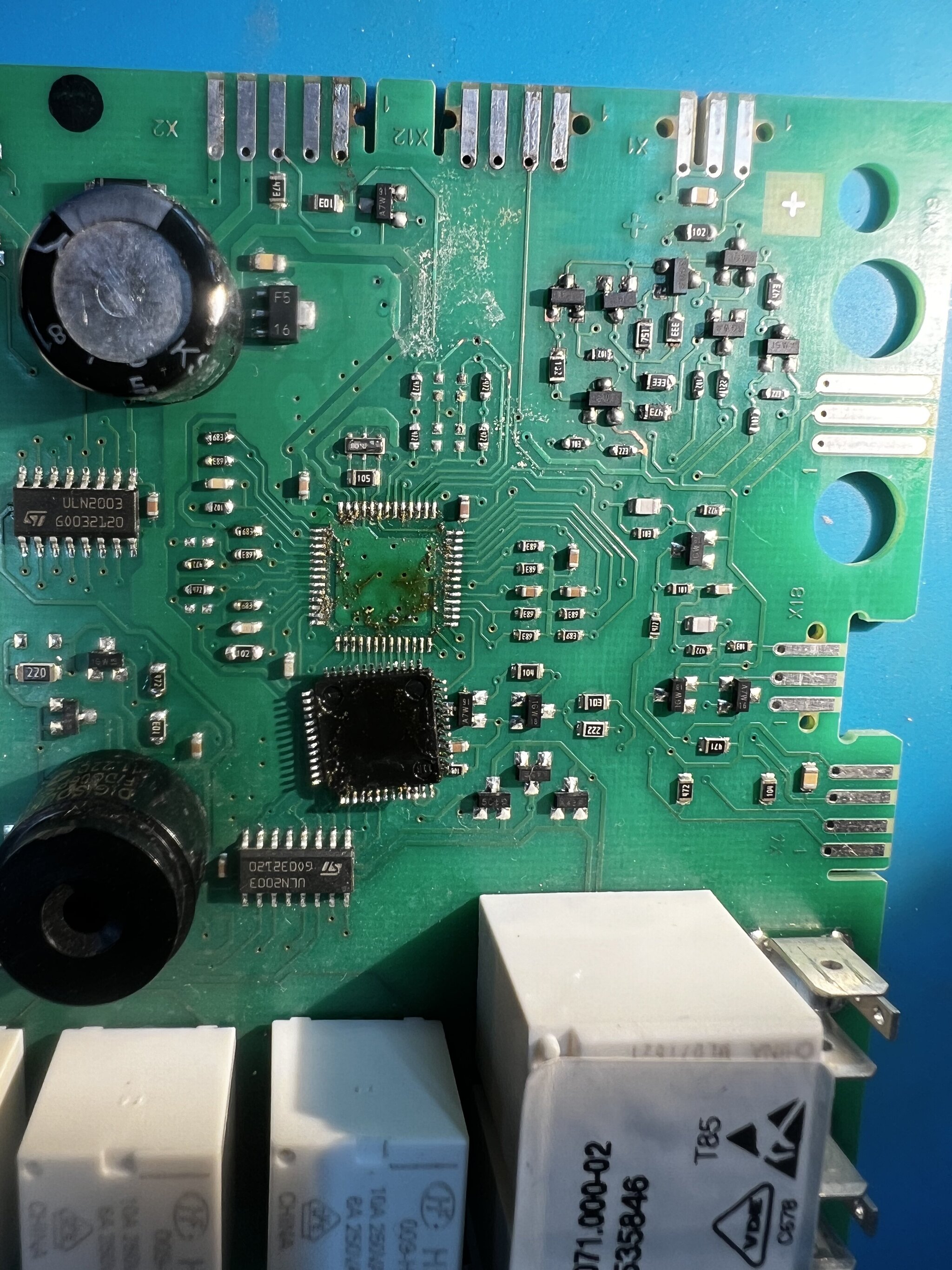

Этот блок уже пытались чинить местные мастера, паяли некоторые элементы, на контактах плоских насрали оловом, зачем? Невооруженным глазом видно, что некоторые элементы SMD нужно менять.

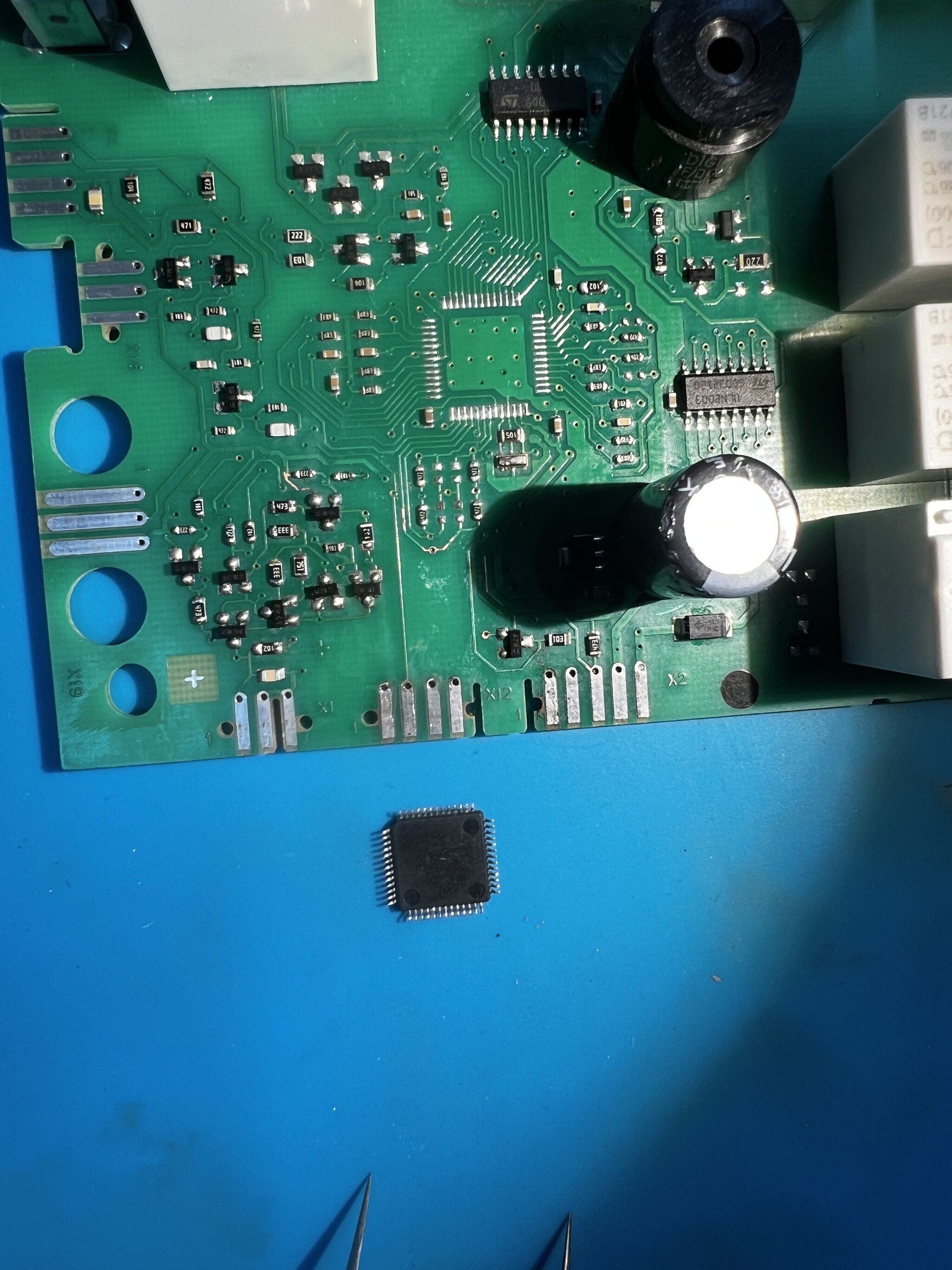

Приступаю к работе, удаляю следы жизнедеятельности коррозии и последствия «работы» предыдущего мастера. Снимаю процессор, отмываю его и чачу под ним.

Эта фотография для себя на память, что где стояло, какие элементы, и помощь другим мастерам, кто с этим столкнется.

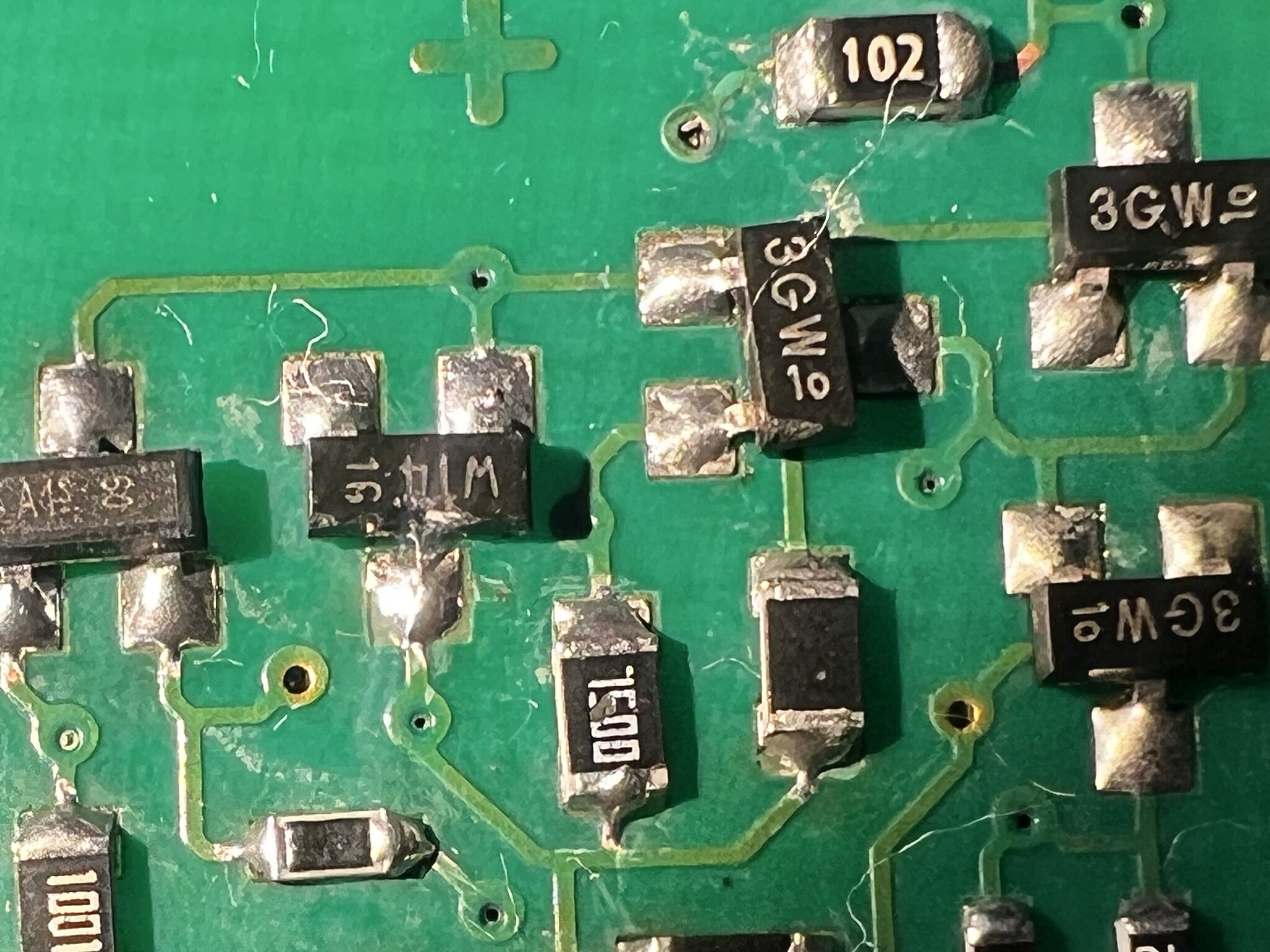

Меняю сгнившие элементы, у диодной сборки одна нога совсем отгнила. Острым скальпелем расчищаю керамический корпус и припаиваюсь жилой от провода МГТФ к остатку ножки внутри корпуса.

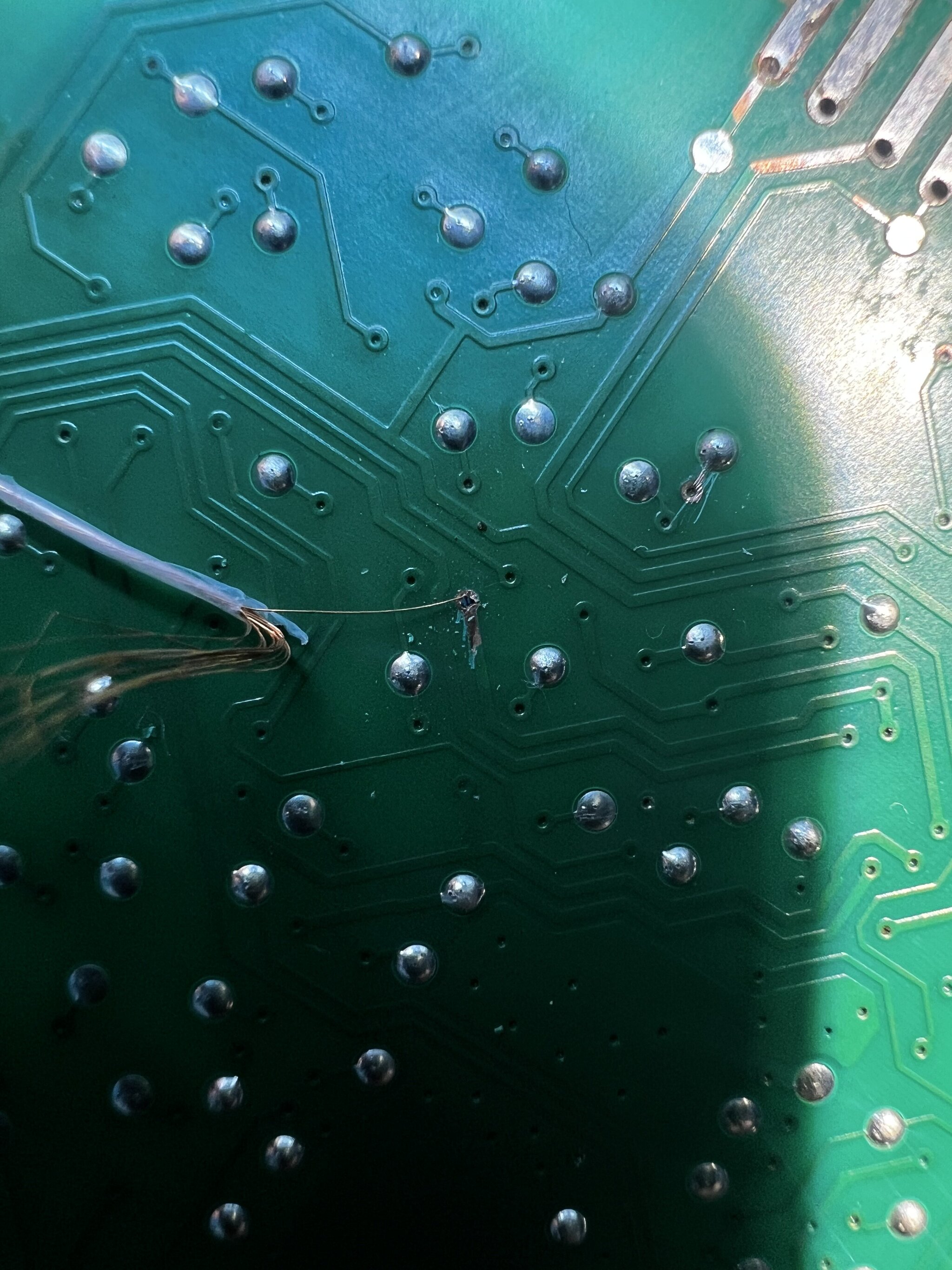

Далее просвечиваю плату для более удобного поиска проводников (дорожек) с обратной стороны платы и каждый пистон проверяю на целостность.

Те пистоны, что повреждены коррозией, так же жилкой от провода МГТФ протыкаю насквозь плату и припаиваю с обеих сторон.

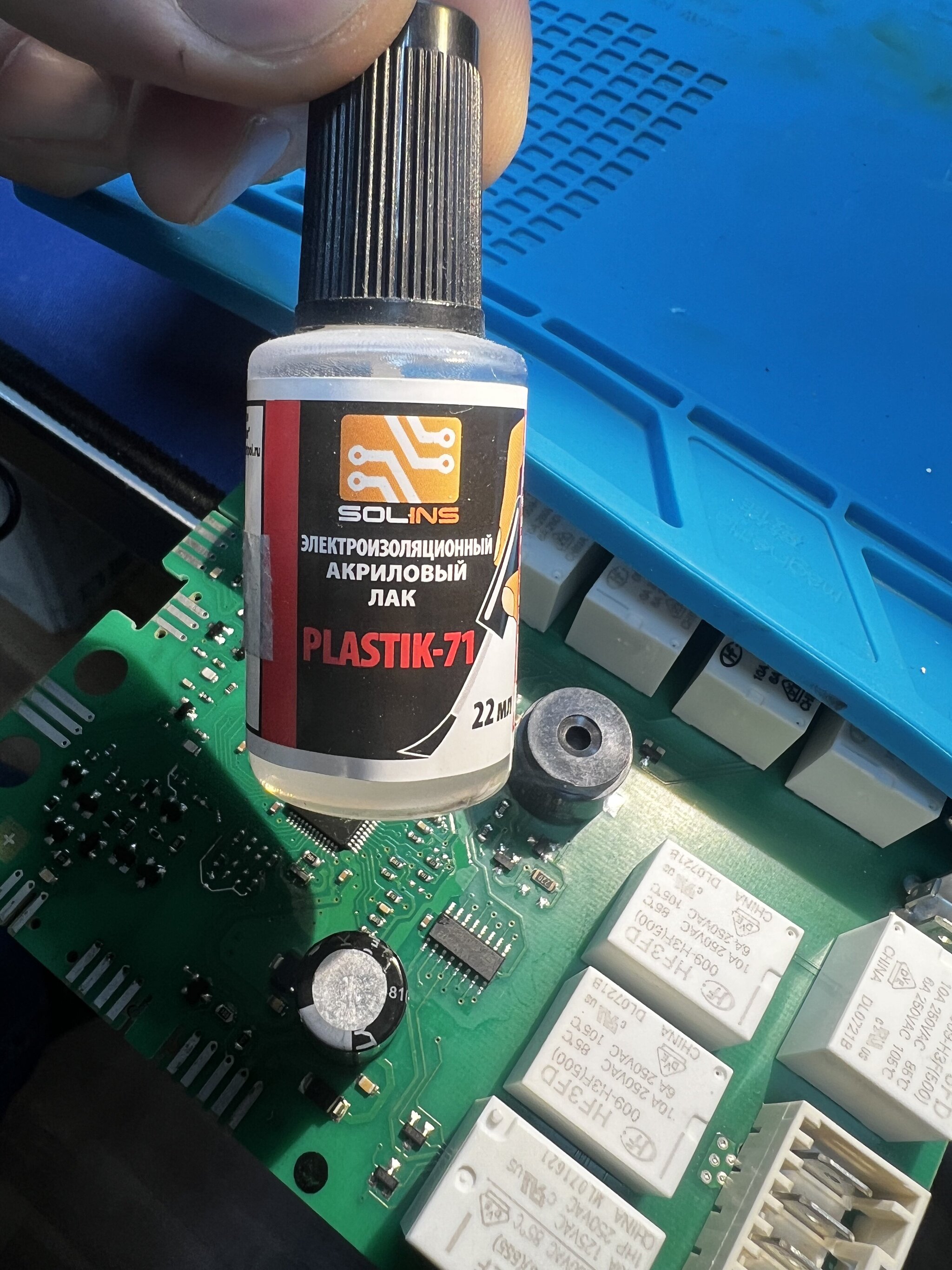

Когда всё проверено, покрываю лаком Plastik-71 плату в области ремонта и для дальнейшего предупреждения попадания жидкости на элементы, какая-никакая, а защита, почему бы ее не сделать с завода?

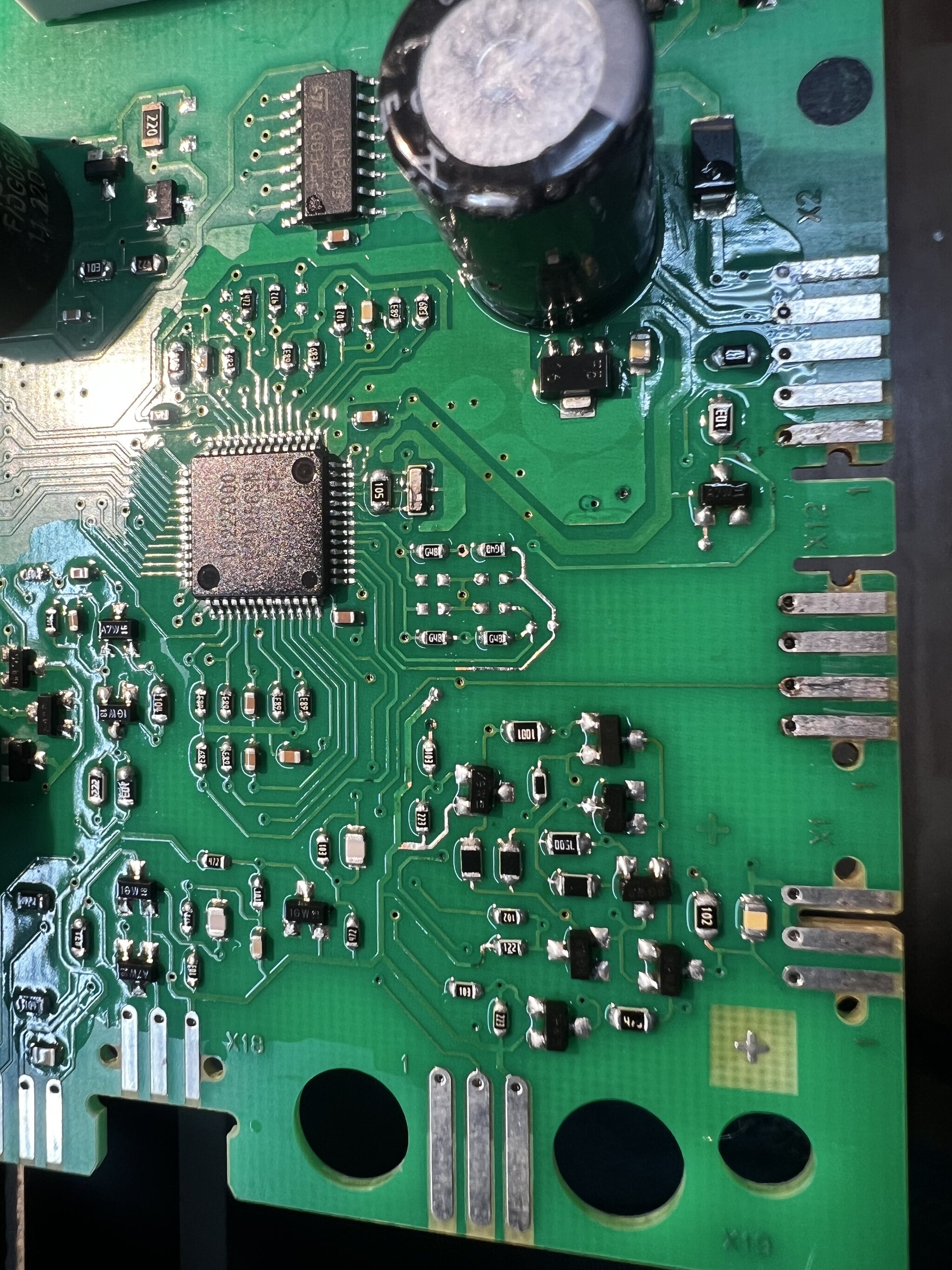

Возвращаю рабочую плату клиенту.

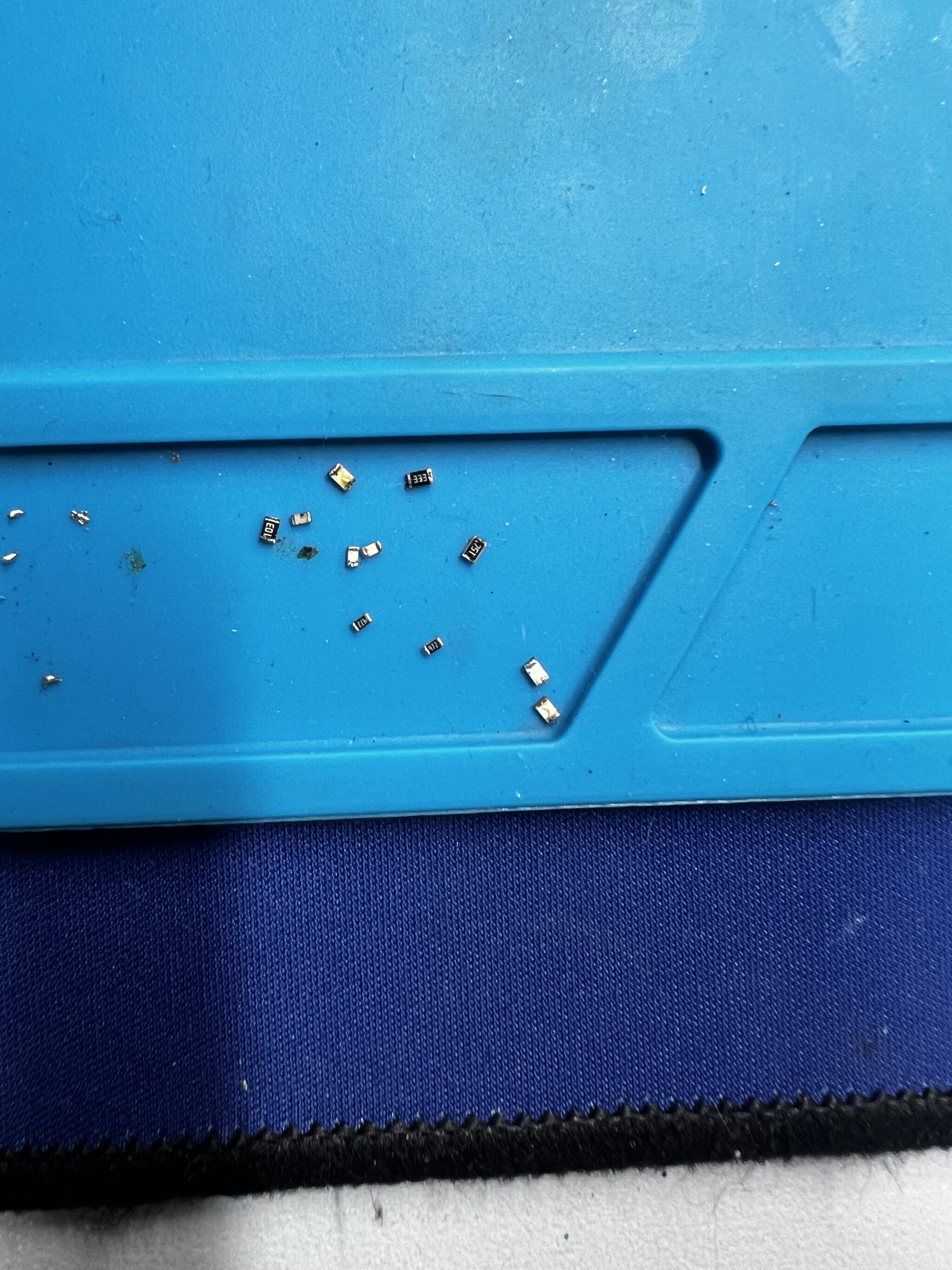

Оставшаяся кучка гнилых элементов

Как награду за хорошо выполненную работу получаю отзыв
