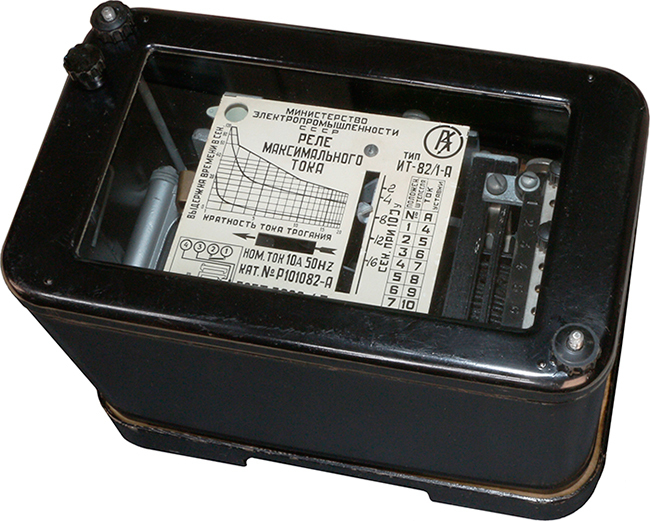

Реле максимального тока ИТ-82/1-А 1950 г.в. ЧЭАЗ⁠⁠

Реле разработано и освоено в производстве предположительно в 1938 году на Харьковском электромеханическом заводе (ХЭМЗ). Сначала выпускался один тип реле, но уже в 1939 году на ХЭМЗ стали выпускать целую серию реле ИТ-80.

Реле были воссозданы по образцам реле типа RI, которые выпускались с 1918 по 1985 год шведской компании ASEA (ныне ABB).

Реле выпускались на ХЭМЗ вплоть до начала Великой Отечественной Войны, когда завод по частям был эвакуирован в разные уголки страны. Оборудование цехов реле и автоматики и еще нескольких цехов было эвакуировано в город Чебоксары, где начался монтаж нового завода, в дальнейшем выросшего в сегодняшний АО «Чебоксарский электроаппаратный завод» (ЧЭАЗ).

Производство реле серии ИТ-80 на ЧЭАЗ предположительно было налажено (возобновлено) в 1947 году. Позже завод начал выпускать еще несколько типоисполнений реле.

В 1959 году на ЧЭАЗ на замену реле серии ИТ-80 наладили выпуск модернизированных реле серии РТ-80 и РТ-90, которые производятся на заводе до сих пор.

В каком году на ЧЭАЗ было закончено производство реле серии ИТ-80 - неизвестно, встречаются образцы 1964 года выпуска.

Реле состоит из корпуса, магнитной системы, контактной системы, устройств выбора тока и времени срабатывания, указателя срабатывания и других элементов.

Реле являются комбинированными и состоят из двух элементов индукционного с

диском, создающего выдержку времени, и электромагнитного — мгновенного действия, создающего «отсечку» при больших значениях тока короткого замыкания.

Реле предназначены для монтажа на вертикальной плоскости.

Работа реле показана в видео.

Источники информации и более подробные фотографии на страницах музея реле

http://museumrza.ru/jeksponaty/Rele_toka/it80
