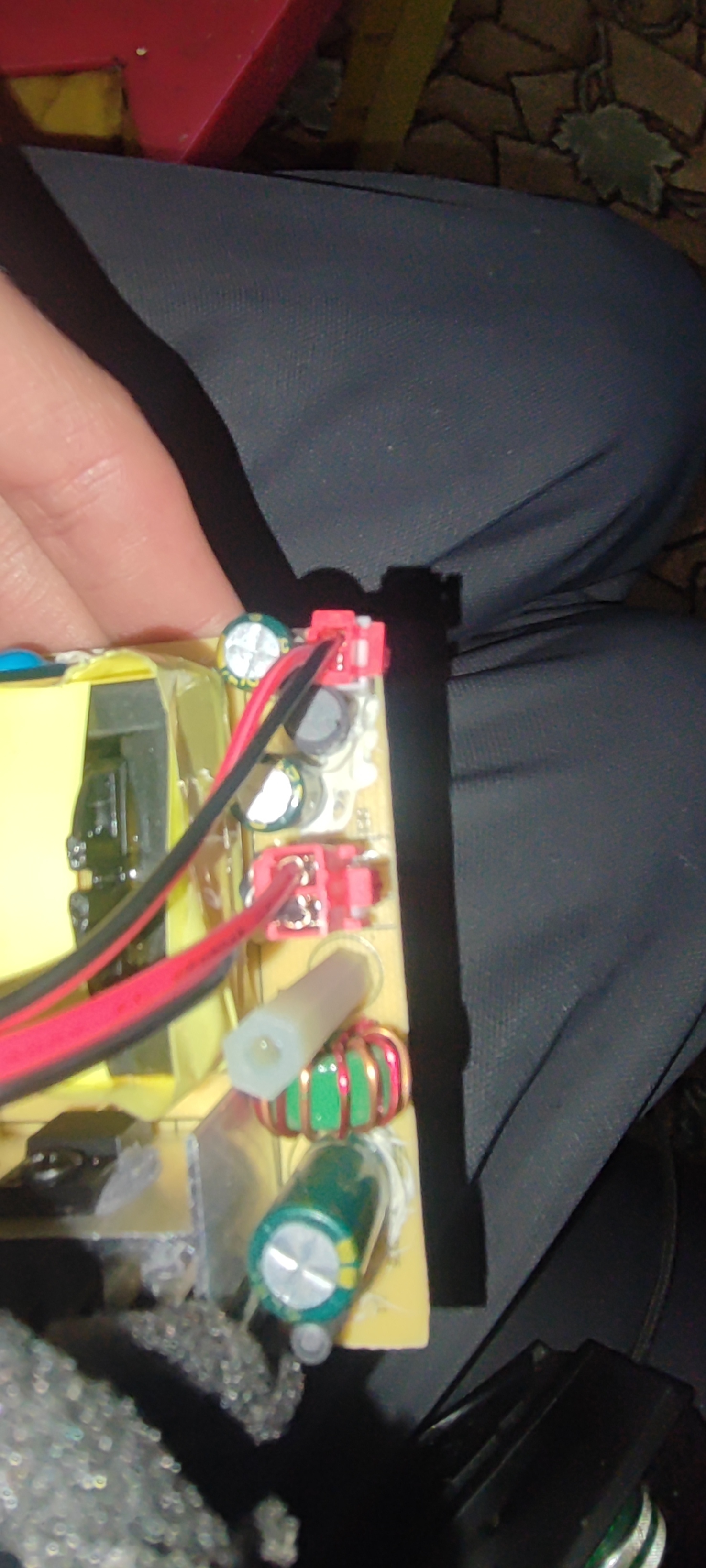

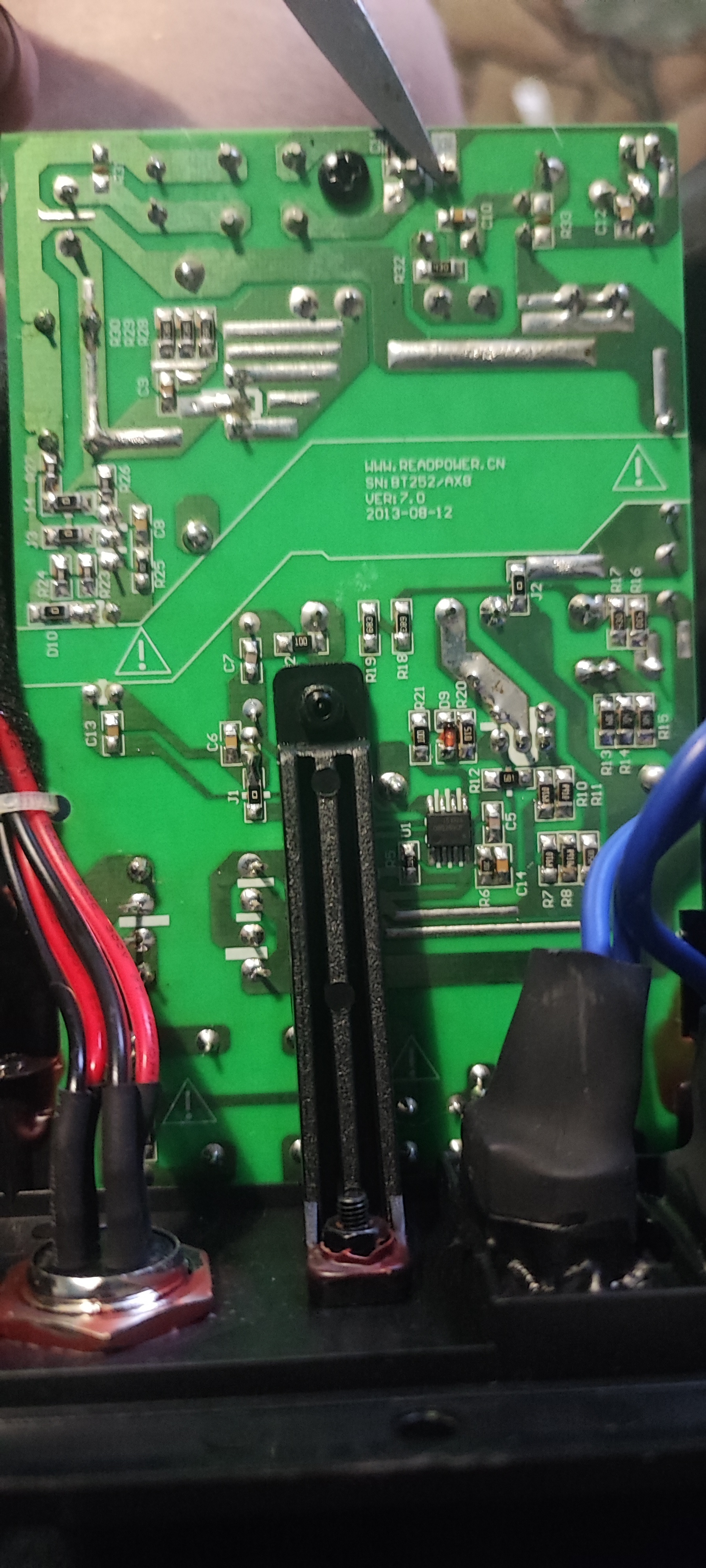

На передней панели индикаторы горят,но звука нет вообще,даже при вкл/выкл колонок,через время отключается и горит красный индикатор.с платы где блок питания идет 2 штекера с питанием, на одном показывает 16,8v на втором нет напряги....

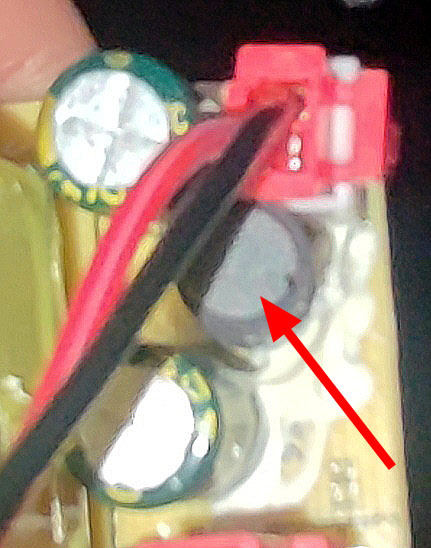

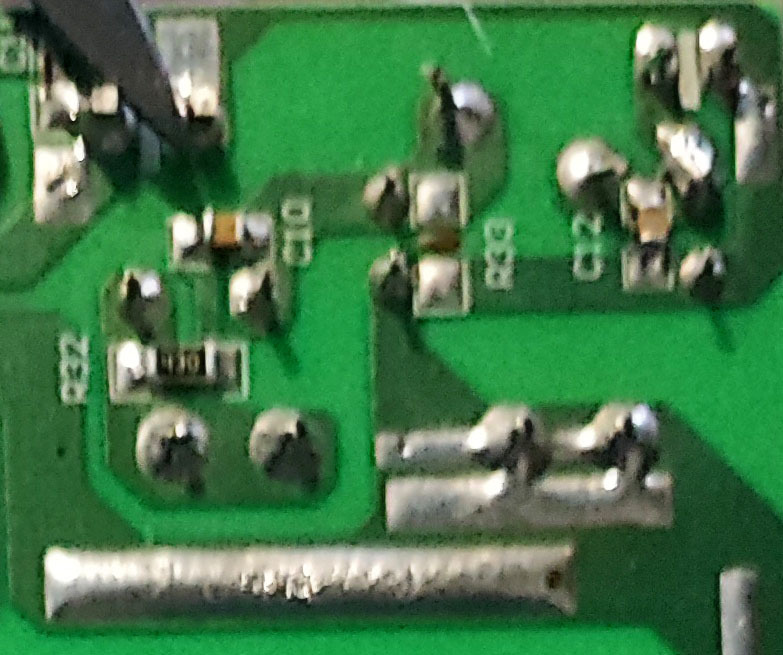

рядос с болтиком,где железкой указываю там этот выход.....обрывов по линии нигде не видать(((( может такое быть из за кандеров? на илике уже половину заказал.....
чел нас путает....
#comment_365182754
а достаточно было бы сразу норм фото в фокусе с обеих сторон
ладно, отдоху :)
.просто сегодня их купил
тогда кондёры нормальные, значит просто контакт - вот этот дроссель должен звониться должен почти в КЗ - надо его пошатать ещё, может он отпаян - тогда на одном из этих кондёров - тот что с краю - должно быть какое то напряжение
ну или остаётся диод - тут же, рядом стоит - мелкий , черный - на третьем фото......
здравствуйте,живу в селе,тут нет таких мастерских((((питание нашел,но теперь в мелком выдает 16,5v ,в большом 27,5v....не знаю нормально это или нет.....нл так же тиши на от усилков((( теперь не знаю в какую сторону копать((((
я пкрвый раз на форуме,да и не мастер...
Ну так может лучше заплатить тому кто шарит?
Соседу, другу или мастеру с мастерской?
Первым делом ESR конденсаторов горячей части блока, потом меряем ESR холодной части(на всякий случай), идём по цепочке по дорожкам платы, диоды важная часть, звоним на пробитие, туда же включаем и предохранители и стабилитроны если есть на пути(смотрим в инете как они звонятся), далее ключ блока питания(хотя по симптомом это очень вряд ли, но для общего развития надо, как звонятся транзисторы есть в сети ), так же не мало важно по пути просматриваем дорожки платы, вроде для первого гайда сойдёт)
блок питания идут 2 штекера на мелком показывает 16.8 вольт на втором не показывает напряжение...
просто хотя бы подскажите по обоим штекерам с нижней платы должно идти 16вольт или только по одному(((( я не виноват что фото не дает отправить сайт(((
фото не дает отправить сайт(((
Скинь в вк и дай ссылку, синь на диск яндекс или облако маил ру
фото не дает отправить сайт(((
Скинь в вк и дай ссылку, синь на диск яндекс или облако маил ру
я просто не знал должно быть напряжение на втором выходе,который побольше,должно быть напряжение или нет....

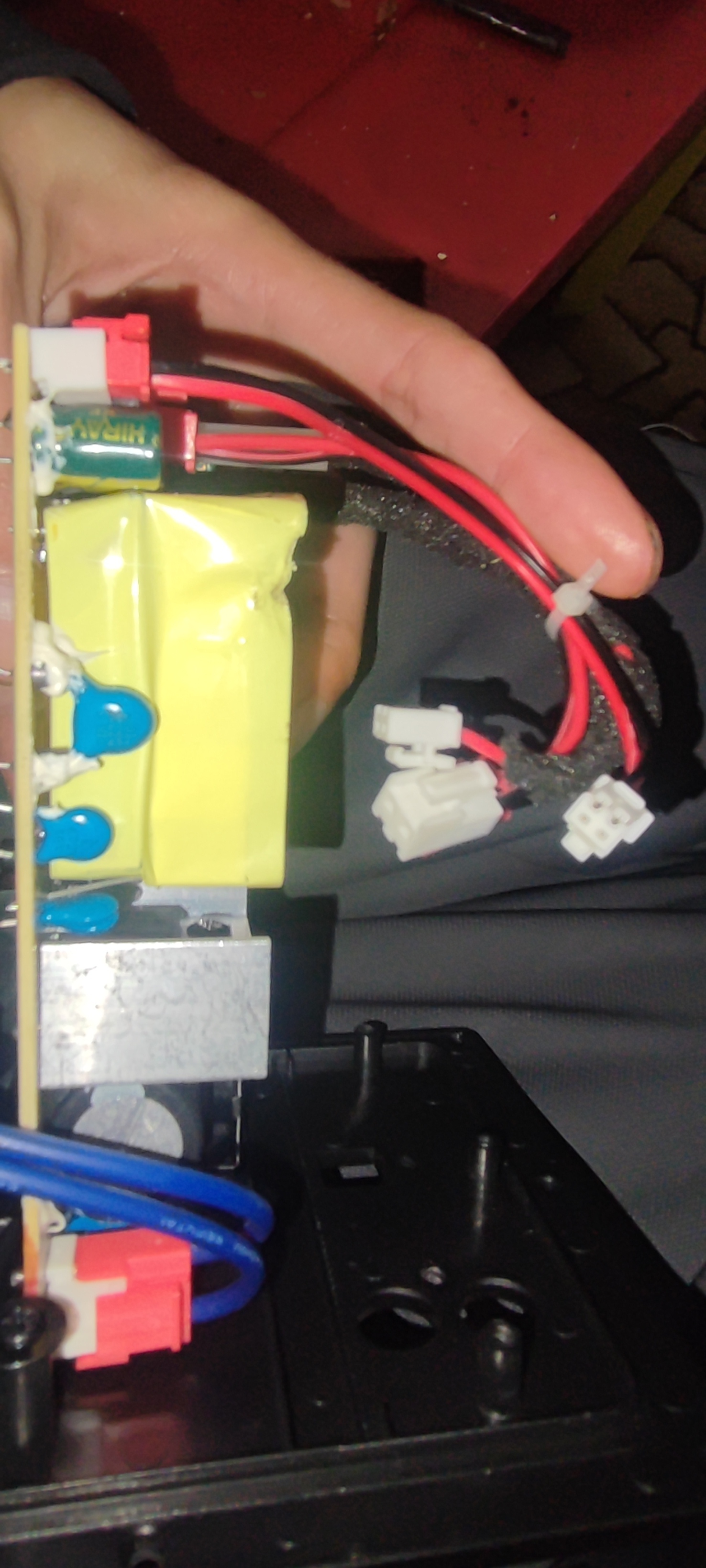

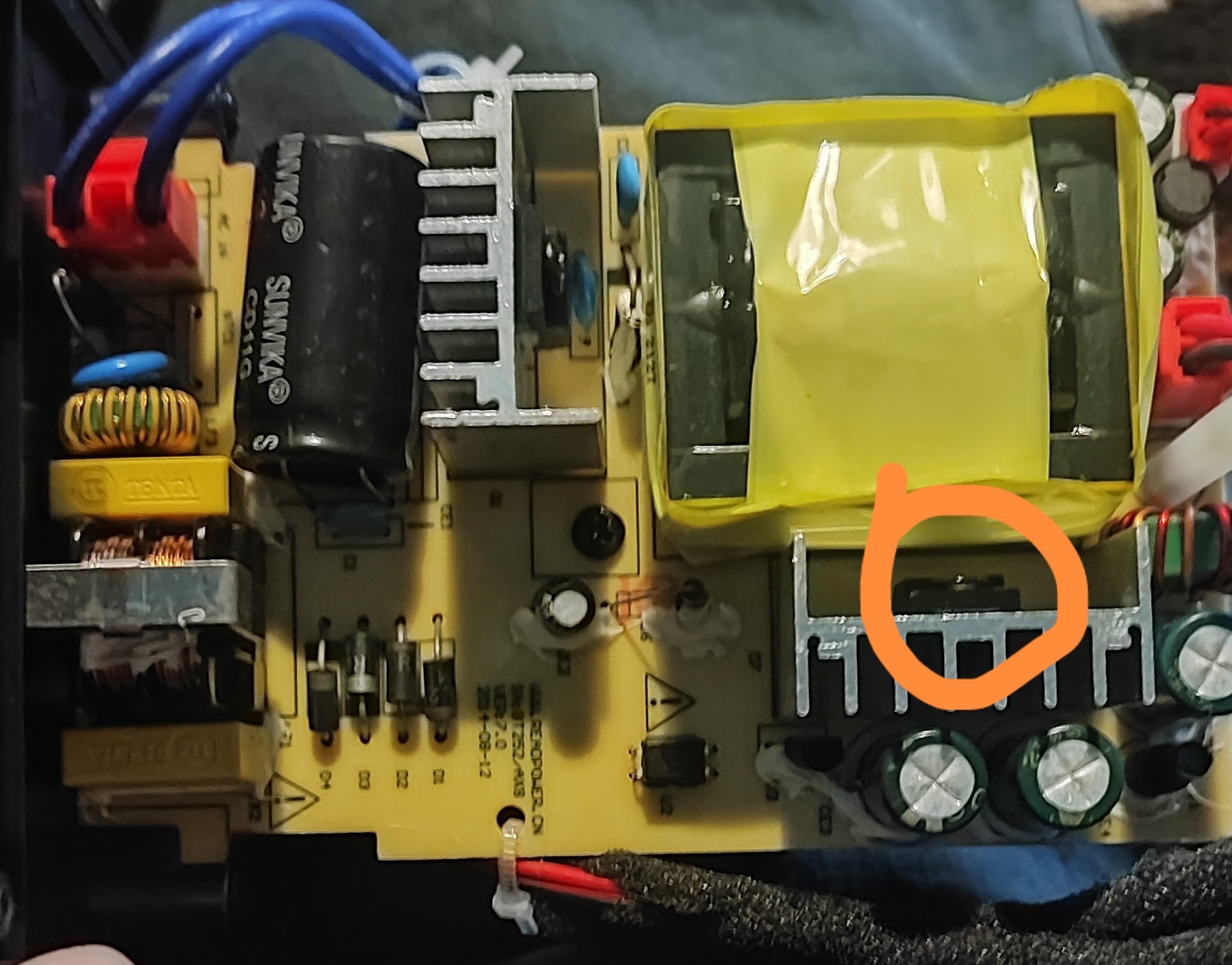

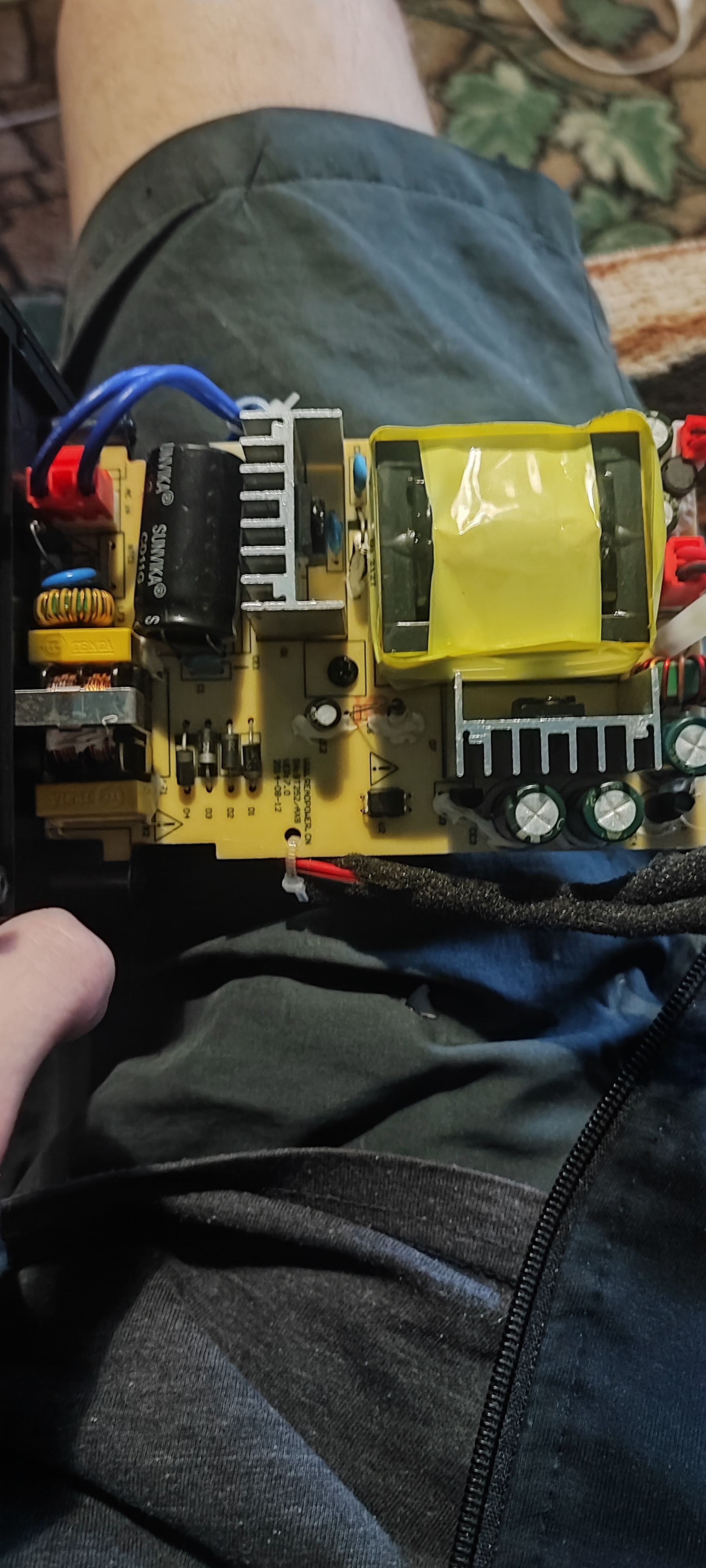

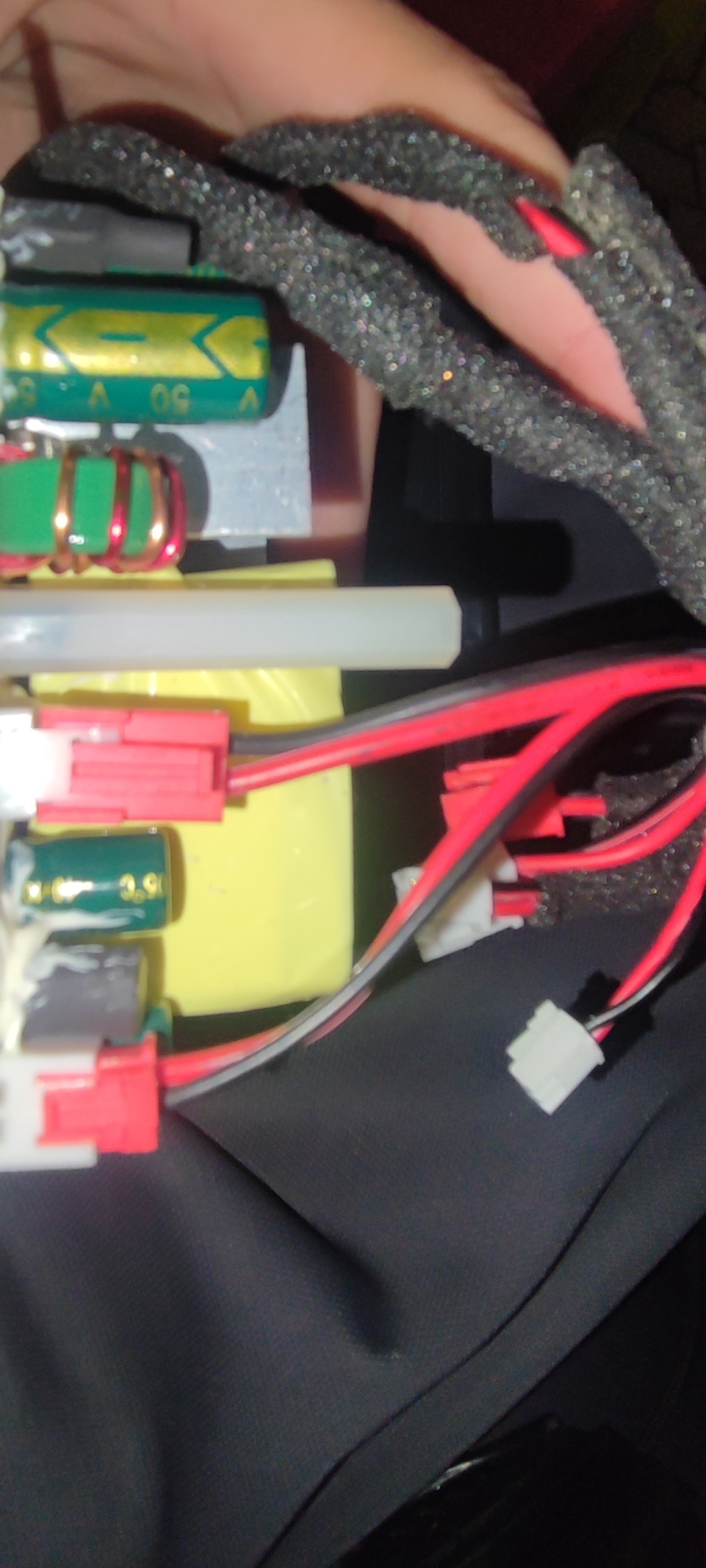

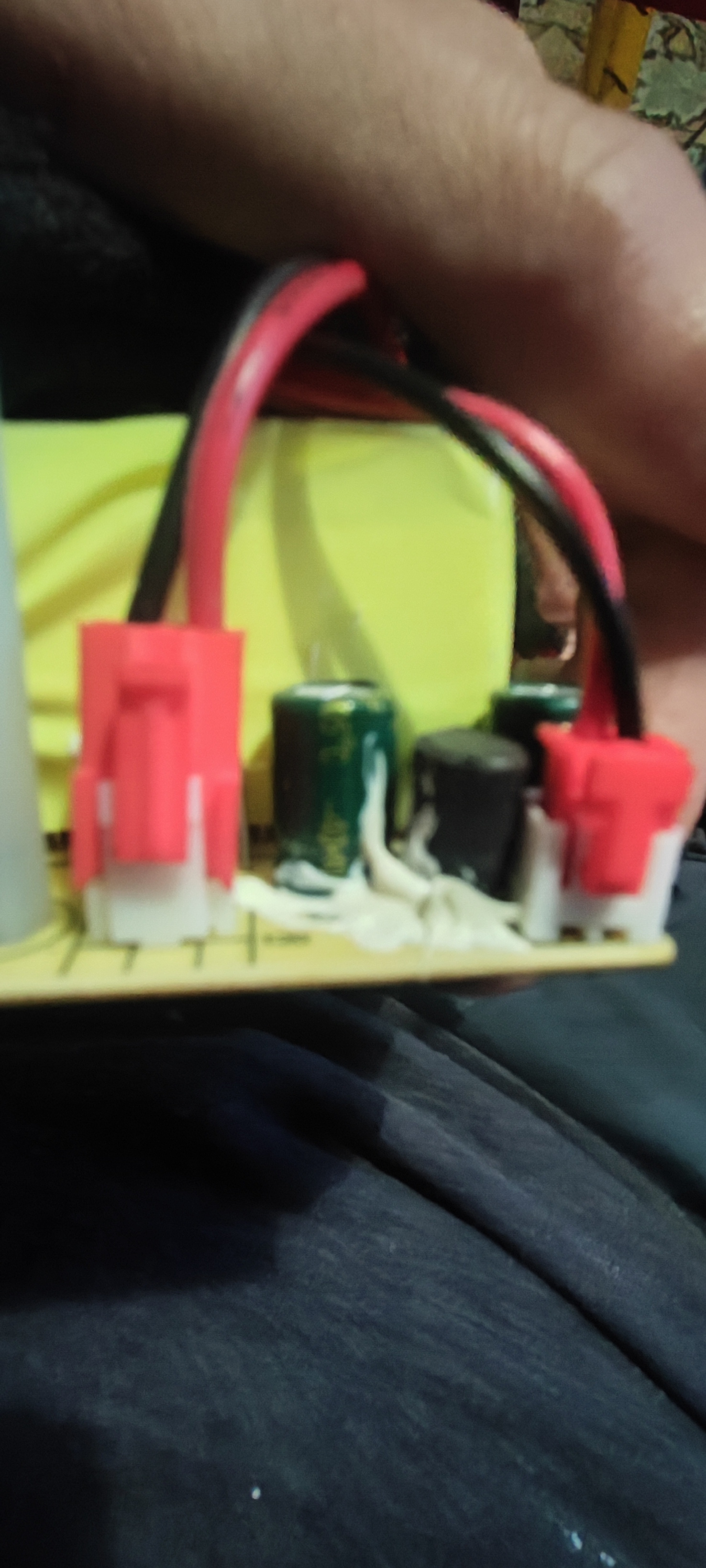

Зачем на втором фото - середина БП? Сфоткай крупно там, где 2 красных разъема и сверху, и сбоку. Это вторичка.
На обоих разъёмах должно быть напряжение. Какое - косвенно можно судить по электролитам (на какое напряжение стоят банки)
я пкрвый раз на форуме,да и не мастер.....просто сегодня их купил,а дома обнаружил такую проблему(((
здравствуйте,воствновил питание,но теперь выдает 27,5 вольт....это не многоваио?но и так же тишина от колонок(((
Норм - это питание усилителей.

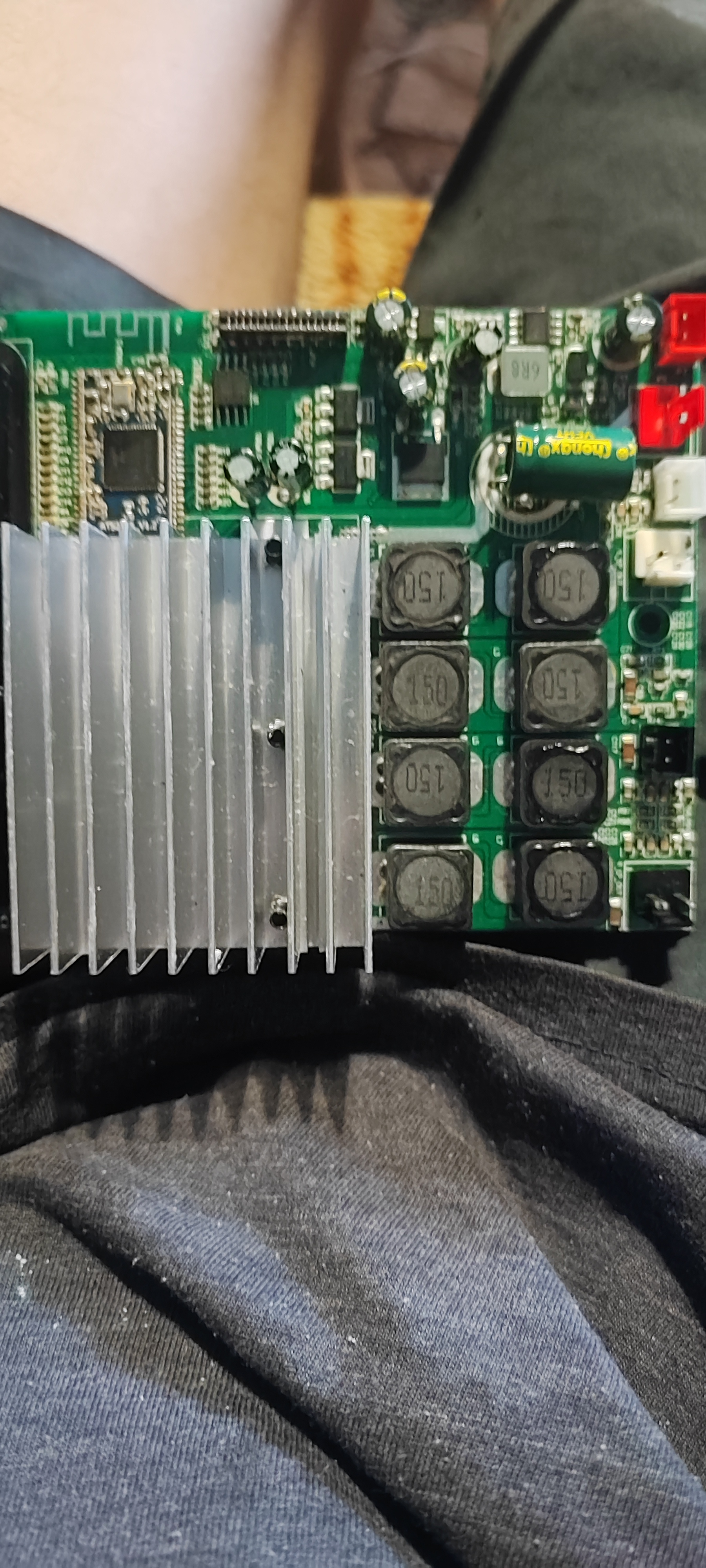

На плате усилителя теперь проверить питальники от 17В: один импульсный (восминогая ШИМка)с обвязкой из двух электролитов по бокам(проверить), линейные 78D12(соответственно 12В), U8 и U9 - похоже на 1117(на какие напр не разглядеть) и в самом низу что-то трёхлапое - совсем не видно, но тоже явно линейный стаб.

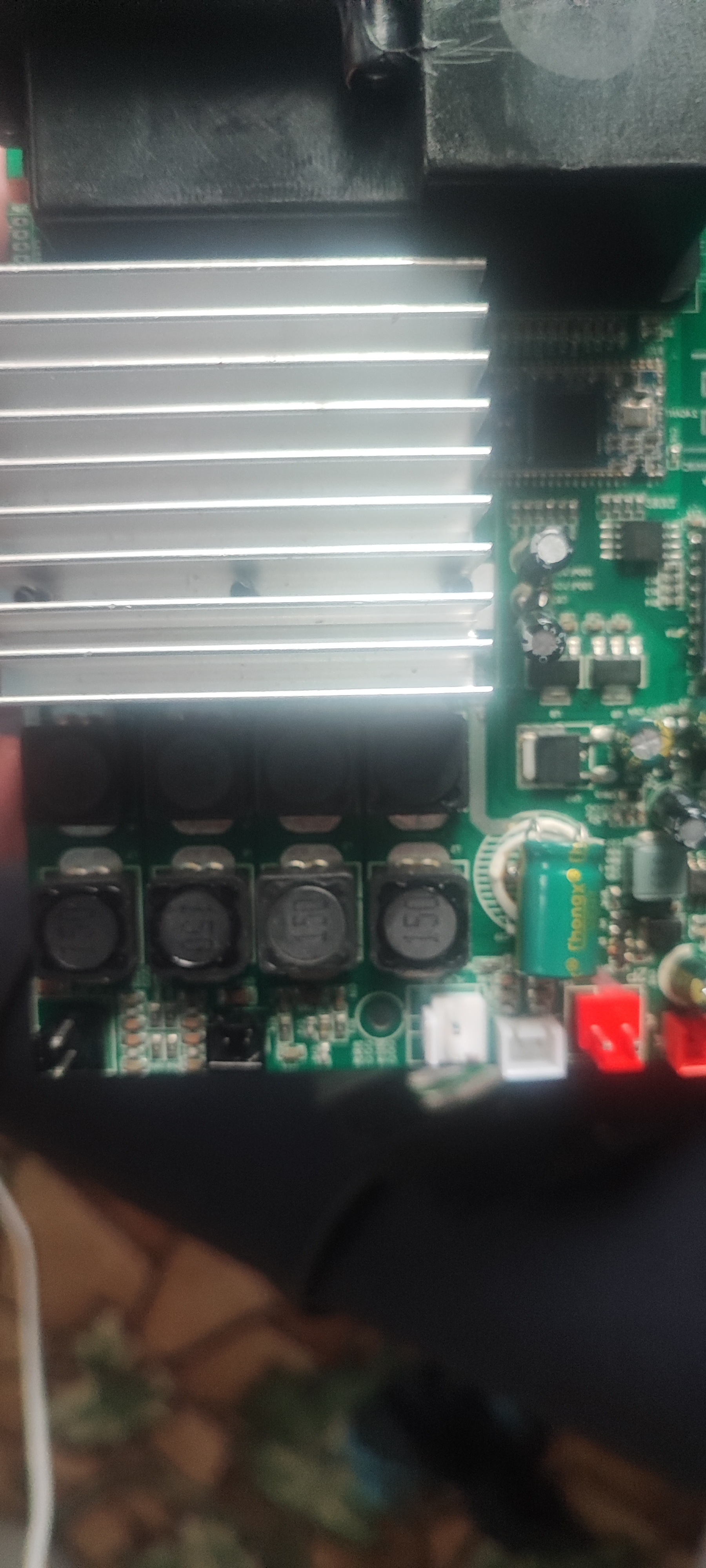

Справа наверху, под радиатором, рядом с микрами усилителей есть мелкий стаб TPS748 - проверить, должен выдавать 1,8В и 3,3В(в последнюю очередь)
подскажите еще пожалуйста......на мелком штекере при выходе 16,5вольта,как только подцепляю плату с усилителями сразу просадка что на выходе из первой платы,что на входе на второй падает до 14вольт....и на преобразователях нпряжения (если не ошибаюсь левая ножка на вход,а правая на выход?)короче на сьабилизаторе написано 3,3вольта:на левой выдает 3,3в о на правой 0,8в.....на втором написано 1,3в!на левой ножке 0,7в на правой выдает 0,4в(((((
