Philips 43pus6501/12 - меняем подсветку
Всем здоровья! В карантин, самое актуальное приветствие). Пишу очередной пост - руководство к действиям , если ваш телевизор перестал показывать , если звук есть и если посветить ,тускло видна картинка значит вам сюда).
Принесли в ремонт вот такой телевизор :
Проблема такая : эмбилайт работает, звук есть , картинки нет, светим в центр или постепенно по углам и видим еле заметную картинку, приступаем к разборке и замене подсветки. Выкручиваем все видимые болты , снимаем заднюю крышку.
Отключаем матрицу, выкручиваем болты по периметру передней рамки , снимаем рамку
Далее необходимо очень аккуратно снять саму матрицу вместе с рамкой и тут возможны варианты : мне в предыдущих постах, много кто советовал, делать это присоской , кто то предлагал кусок трубы и скотч, лично же я выбрал соседа как девайс для снятия матрицы) . Т е снимать лучше вдвоем , ребята , она реально такая тонкая что может лопнуть вмиг и я понял что не готов экспериментировать с присосками и прочим. Снимаем...
Снимаем слои подсветки , очень важно их не перемешать между собой , надо снять все целиком положить отдельно и чем то накрыть, т к потом пылинки можно убирать долго и нудно , ну а мы добрались до самой подсветки
Отщелкиваем фиксаторы рассеивателя и снимаем его , выкручиваем планки подсветки, снимаем, в моем случае из 60 диодов сгорели 11 , некоторые прям до тла.
Далее возможны варианты : 1. Починить заменой диодов эти планки , это гораздо дешевле но по времени не быстро , надо снимать линзы , заказывать и перепаивать диоды , потом клеить линзы обратно , причем важно: клеить их надо на такой клей , что б не давал запаха т е супер клей не подойдёт. 2. Купить планки целиком и сразу заменить их, дороже но труда большого не требует. Ввиду карантина и закрытости всего что можно, пришлось покупать планки и менять

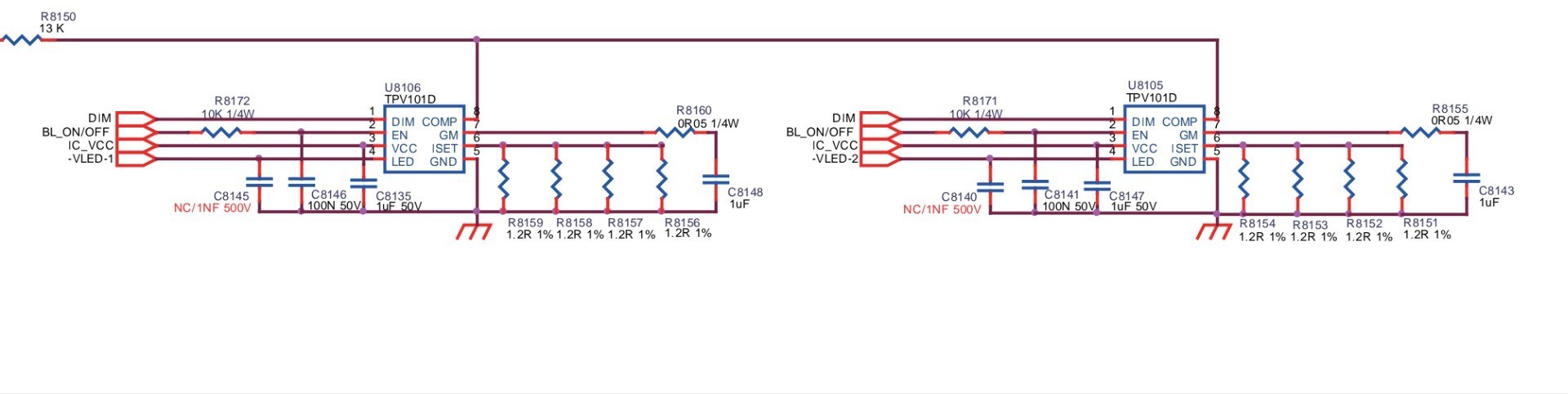

Собираем все в обратном порядке, на данном телевизоре токи не понижаются , можно в настройках только уменьшить яркость . Проверяем.
Все довольны , клиент не нарадуется , в эпоху карантина, остаться без телика очень печально( . Как обычно : всем добра и здоровья, с радостью отвечу на ваши вопросы.
канал телеграма @mastergadget911
