Оживляю поломанную ASUS TUF RX5600xt на которую упала вытяжка))))⁠⁠

Доброго времени суток)) что-то давно ничего ничего не выкладывал)

Итак, сегодня на ремонте многострадальная ASUS TUF RX5600xt. Со слов владельца на нее упала вытяжка. Ну всякое бывает))

Для тех, кто любит смотреть  - милости прошу на канал.

А для тех кто любит читать, прошу ниже)

Как можно видеть - из повреждений: сломанный кулер, погнутый бэкплейт и самое страшное - отломанный кусок разъема PCI-e, именно та часть, по которой напряжения и некоторые сигналы поступаю в видеокарту с материнской платы.  Выломанный кусочек заботливо приклеен к самой карте))

Да, хочу сразу предупредить - это не электросток и по замерам ГПУ живой, цепи питания целы, коротких замыканий нет))

Далее - разбираем, замеряем)

И приступаем к восстановлению. Ключевой момент, что в отличие от того варианта, где был выломан кусок разъема с дифференциальными парами, в данном случае сделать пазы и приклеить стык в стык не получится, так как большое количество слоев текстолита и рядом расположены элементы обвязки

Поэтому подход будет иначе - спиливаем, что бы устранить возможность межслойного замыкания и припаиваем медными шинами отсутствующую часть разъема

А интегрируемый кусок разъема я буду использовать донорский, так как у родного большое количество слоев и надо исключить возможные "узкие места" в процессе ремонта

Подобрал и вырезал из платы от MSI.  С этим кусочком дальше и будем работать

Теперь о процессе восстановления. По факту всего необходимо восстановить 3 контакта - 12 вольт,  3.3 вольта и резет. Приклеить в стык, а потом припаивать шины не целесообразно (клей потеряет свои свойства и толку не будет), поэтому буду вначале припаивать медные шины, а потом заклеивать.

Так же обращаю внимание, что я по периметру спилов паяльной маской  изолировал верхние слои текстолита, что бы исключить возможность, что припой растечется и вызовет межслойное замыкание.

Для изготовления медных шин я использовал сгоревшие транзисторы)) Точнее их подложки

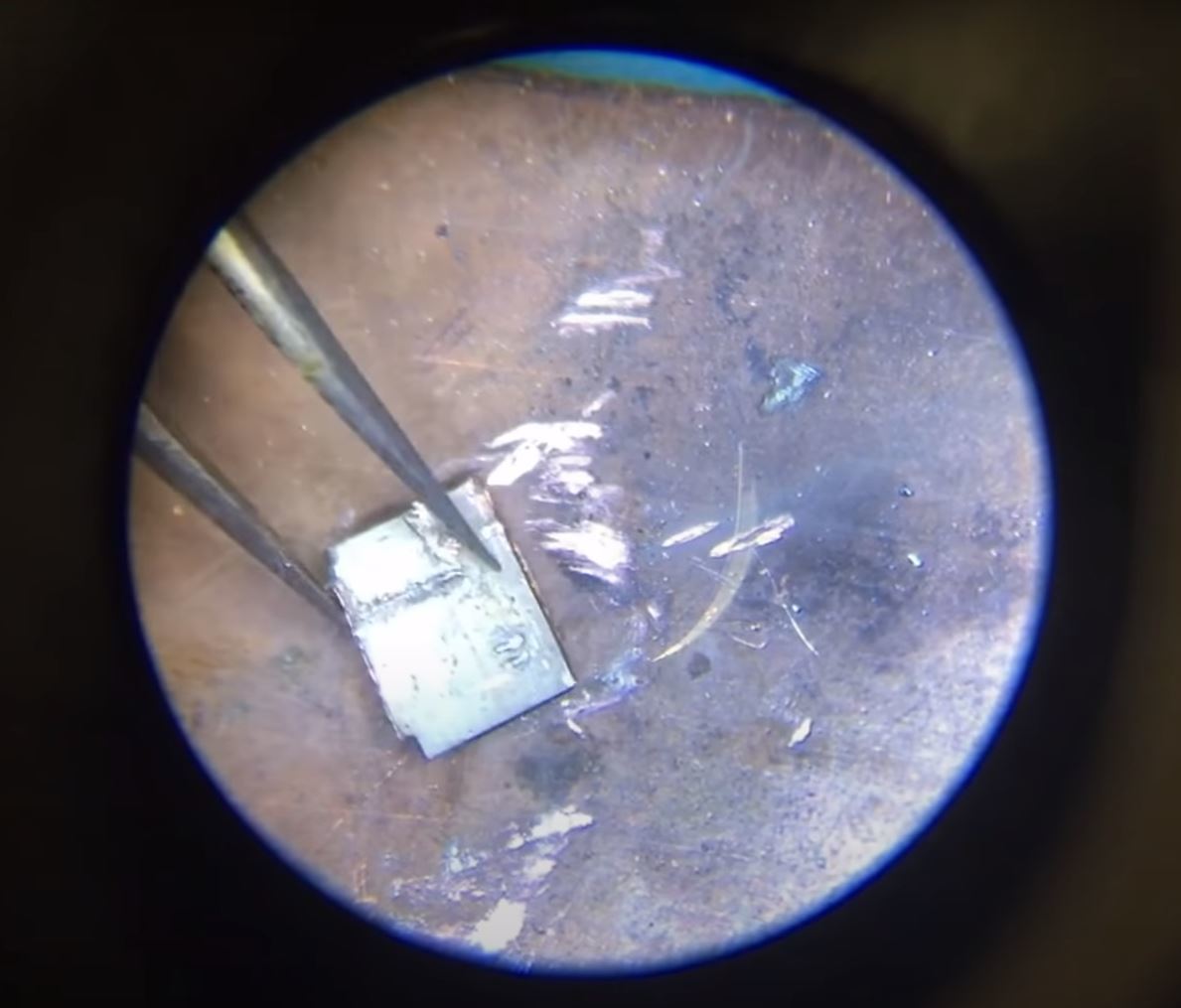

Вот такие заготовочки получились, дальше их обтачиваю под размер, облуживаю и припаиваю)

Кидаю проводок на резет, делаю контрольные измерения сопротивления на отсутствие короткого замыкания, далее тестовый запуск (карта определяется, картинка есть) и заливаю все дело клеем и паяльной маской)

И вот такой конечный вид приобретает видеокарта)

С учетом массивного охлаждения в глаза не бросается)

Соответственно все функции восстановлены, карта работает как и должна

P.S. Благодарю за внимание, надеюсь пост будет интересен и поможет начинающим мастерам))
