От простого к сложному⁠⁠

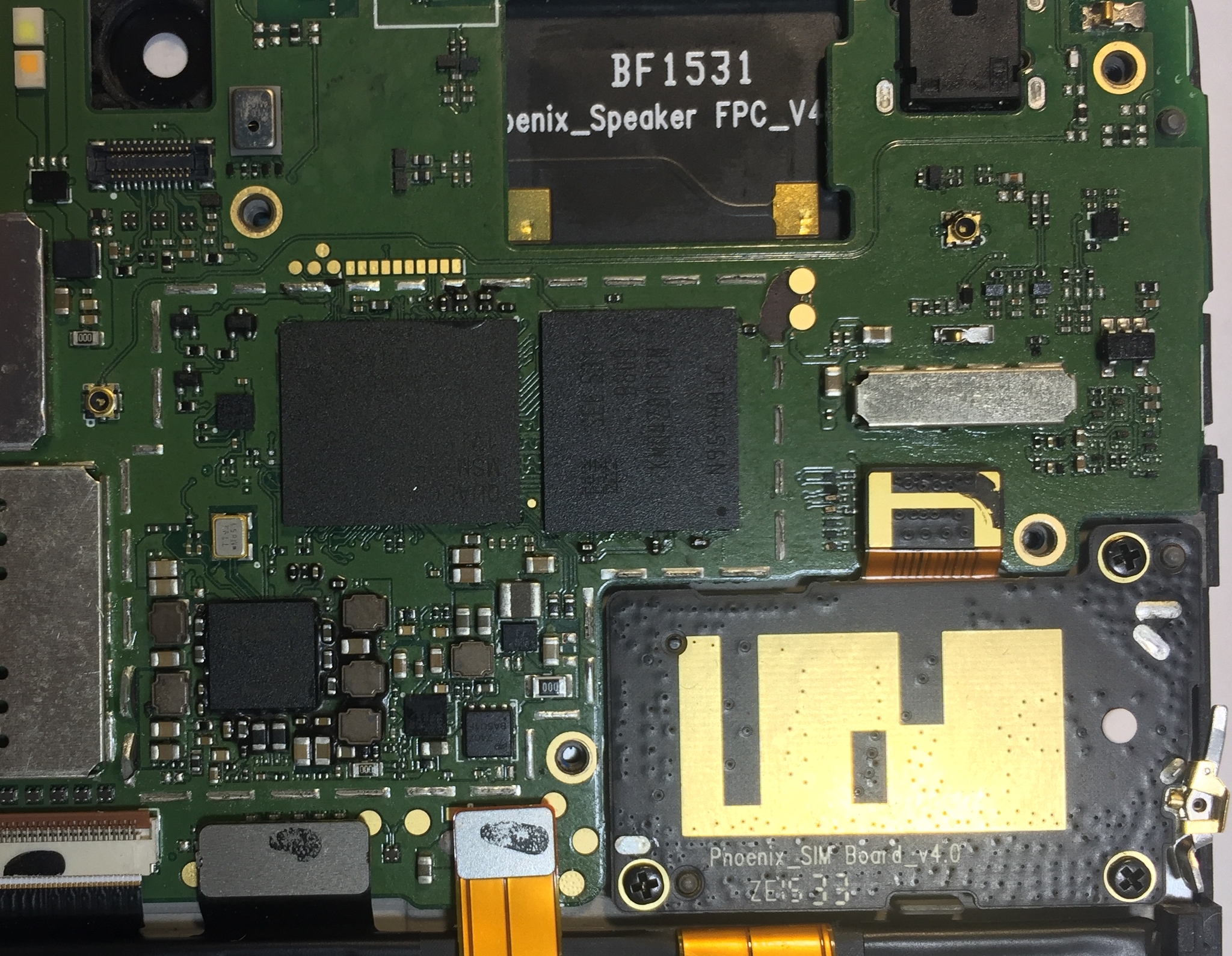

В ремонте 8” планшет Lenovo, не включающийся, но с явными проблемами в прошивке.

В Recovery шиться не хотел, сыпал ошибки, а по кабелю к компьютеру виделся как “неопознанное устройство”.

Решил отделаться малой кровью – записать прошивку напрямую в память

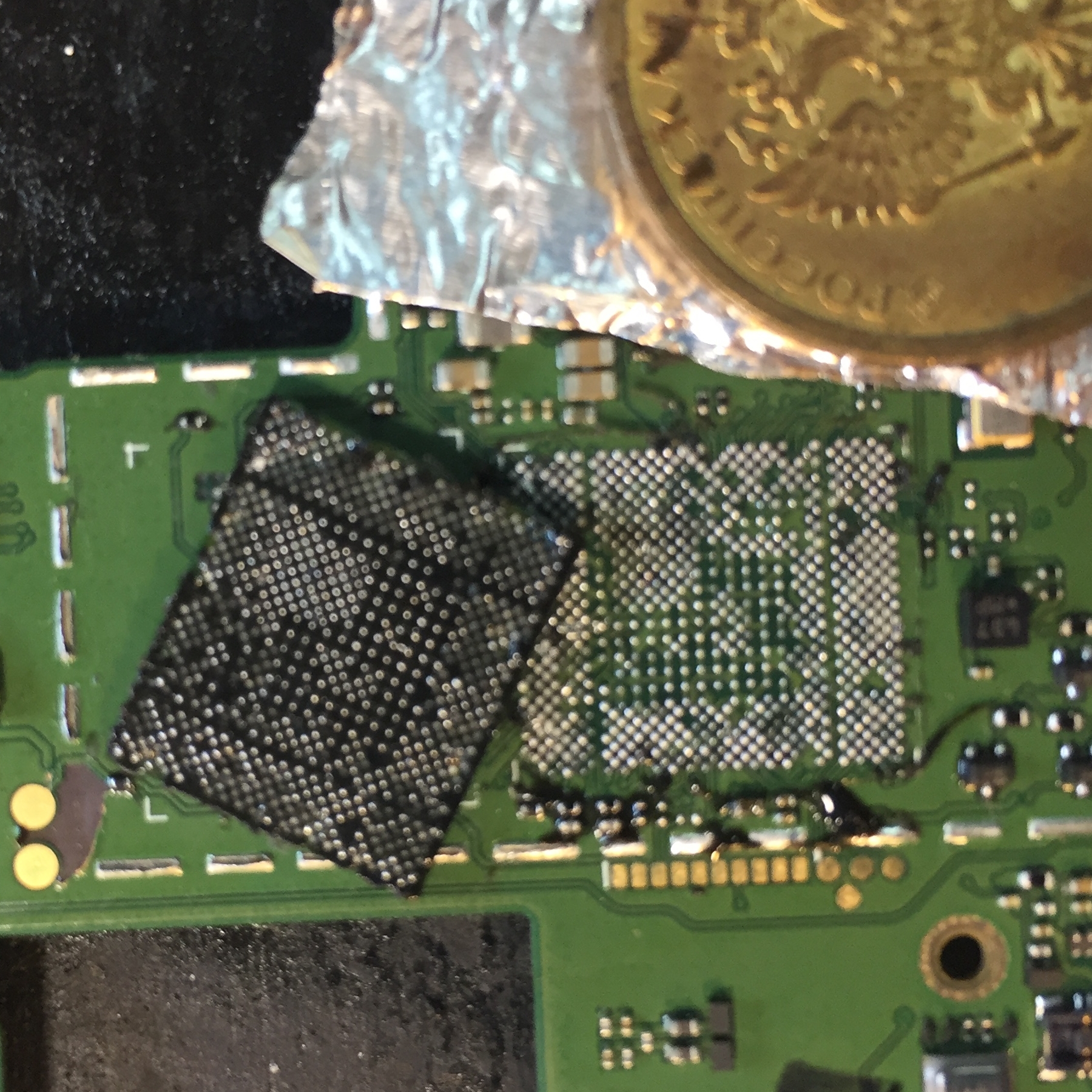

Закрываем алюминиевым скотчем процессор, чтобы не перегрелся при демонтаже памяти.

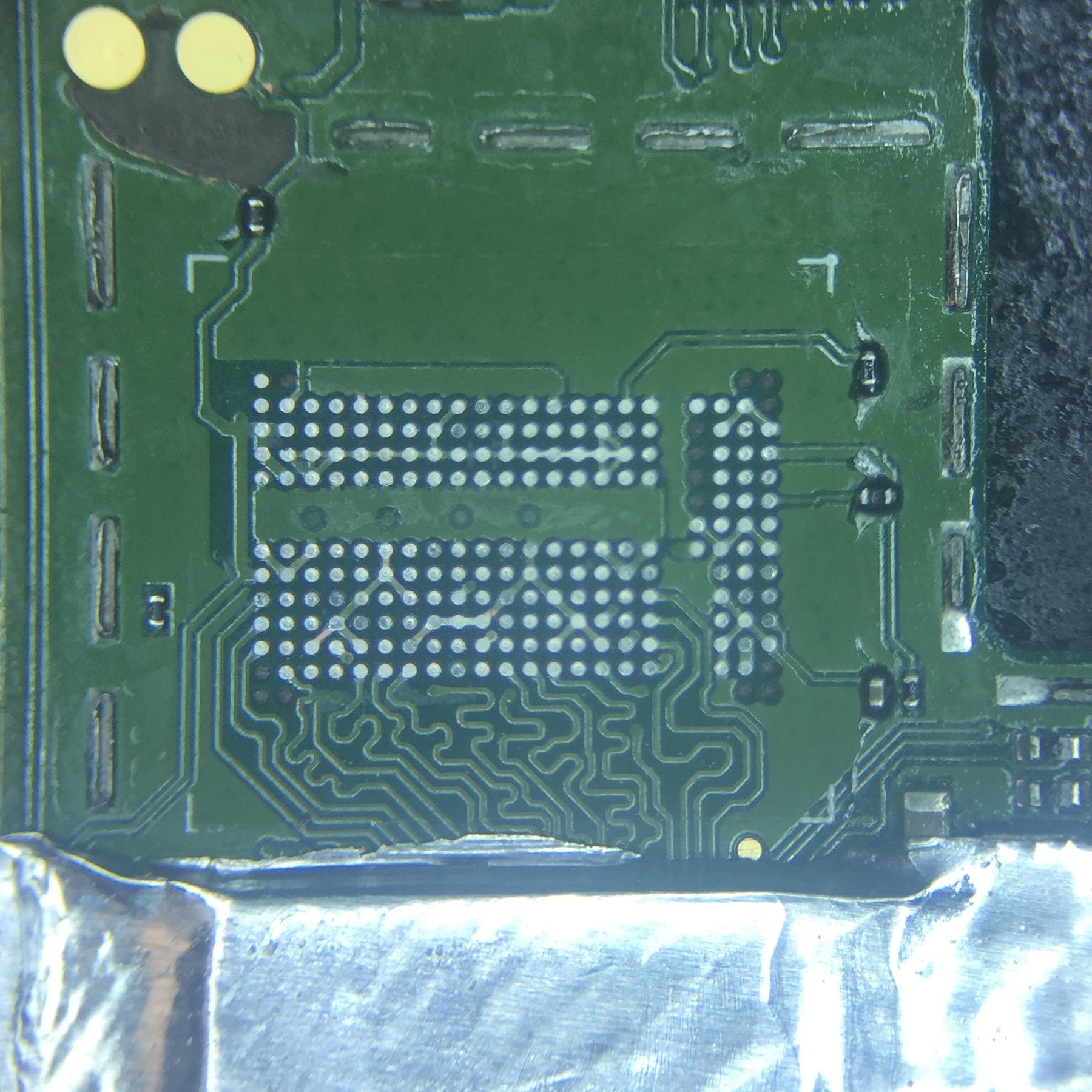

Подогревая феном отчищаем с платы компаунд, который был под микросхемой.

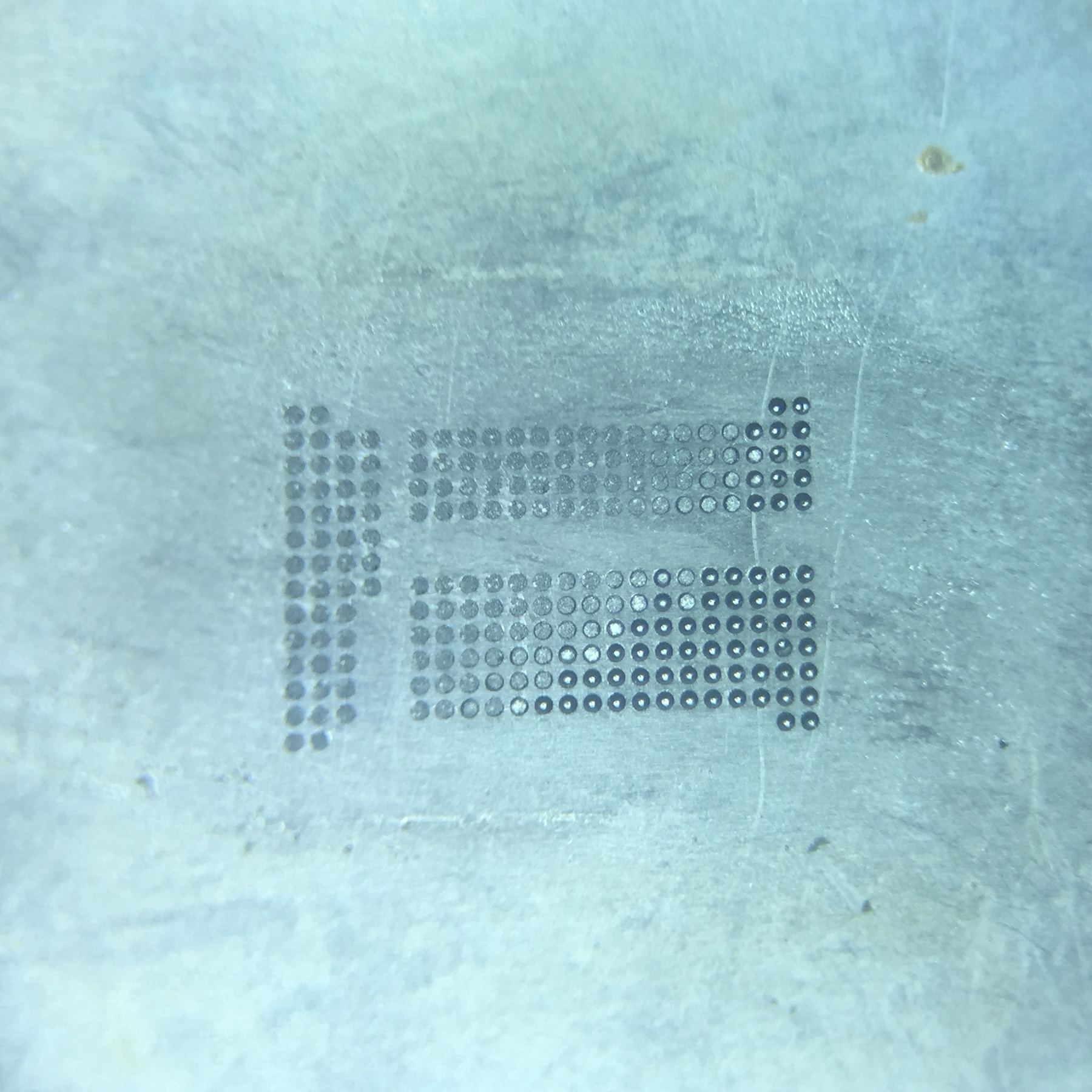

Устанавливаем микросхему в трафарет и постепенно греем феном (на фото часть паяльной пасты уже расплавилось и припаялось к контактным площадкам микросхемы, а часть все еще нет).

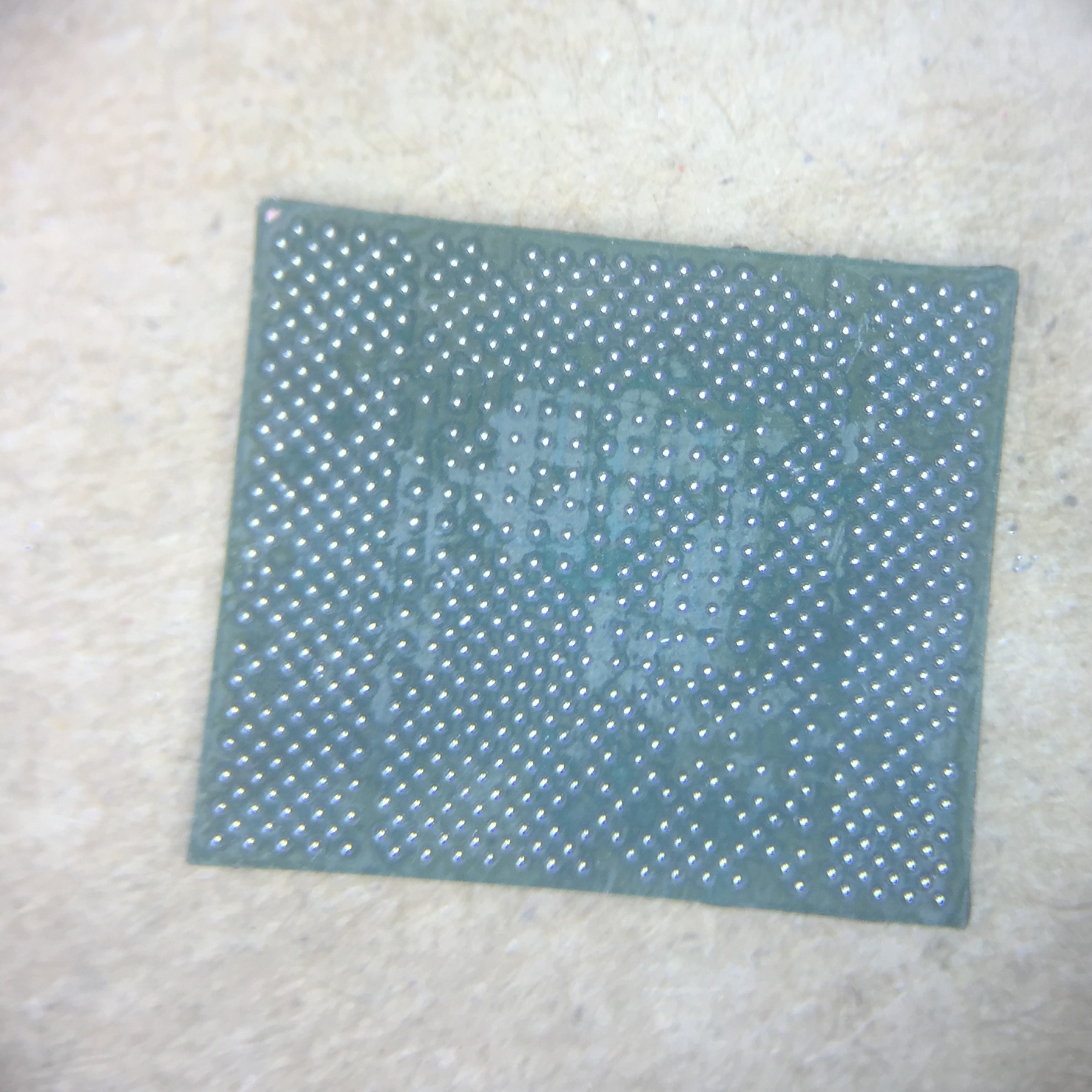

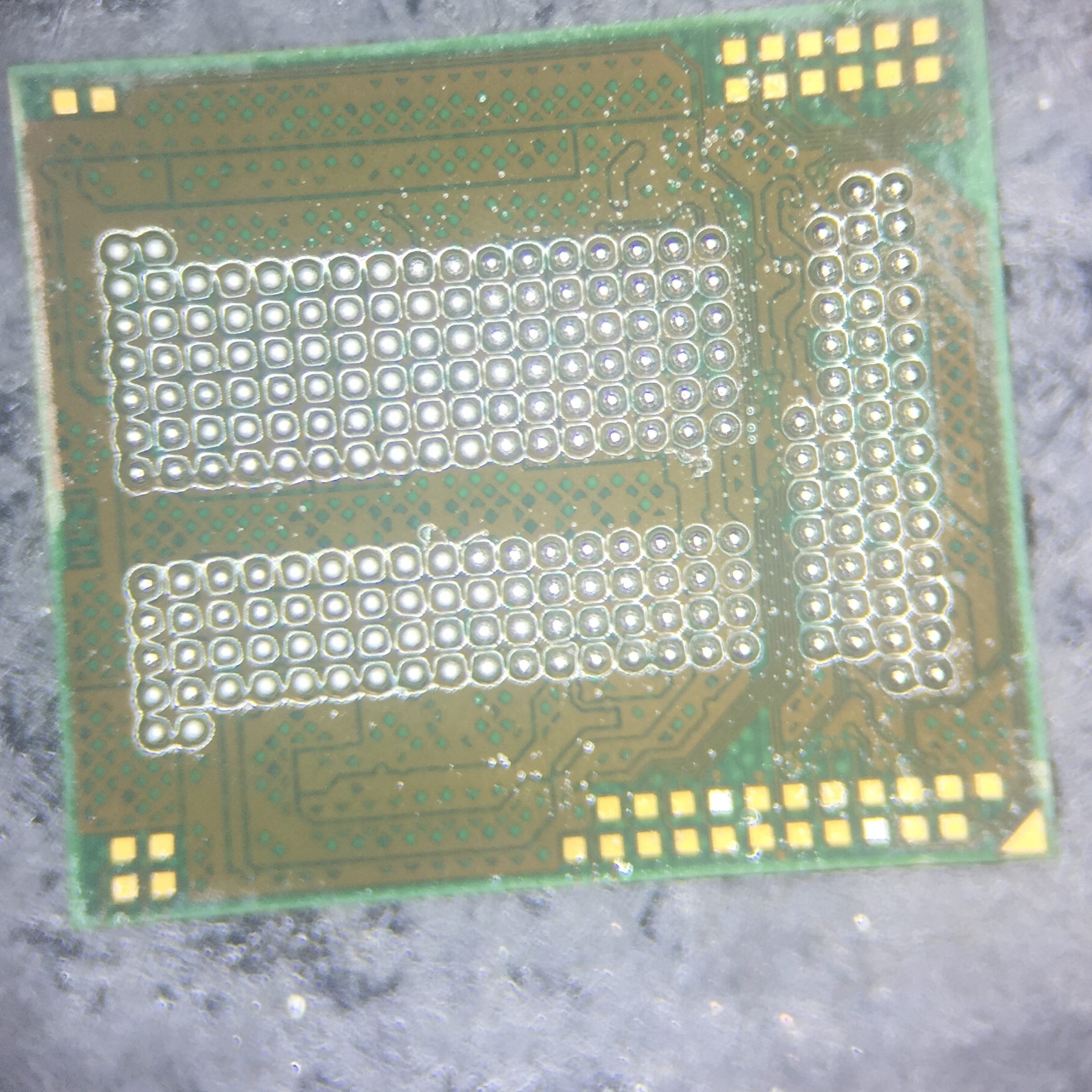

Полностью ошаренная микросхема eMCP 221 сокет.

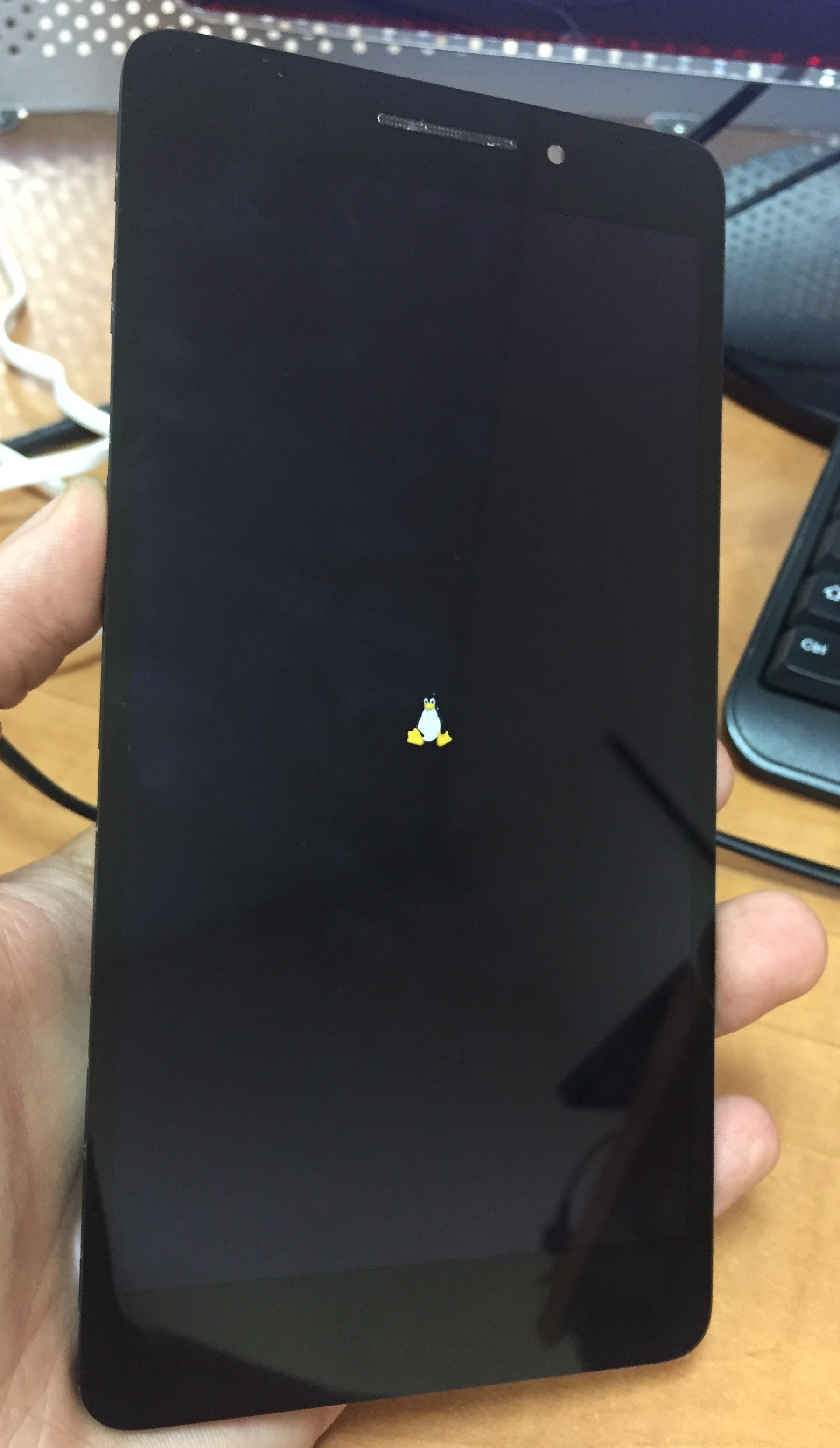

Засовываем микросхему в программатор, прошиваем, но планшет хоть и подает признаки жизни, но все еще не те, которые хотелось бы увидеть в итоге. И уж тем более за созерцание только этого милого пингвина мне вряд ли кто заплатит.

Настало время разобраться из-за чего же планшет не видится компьютером при подключении кабеля.

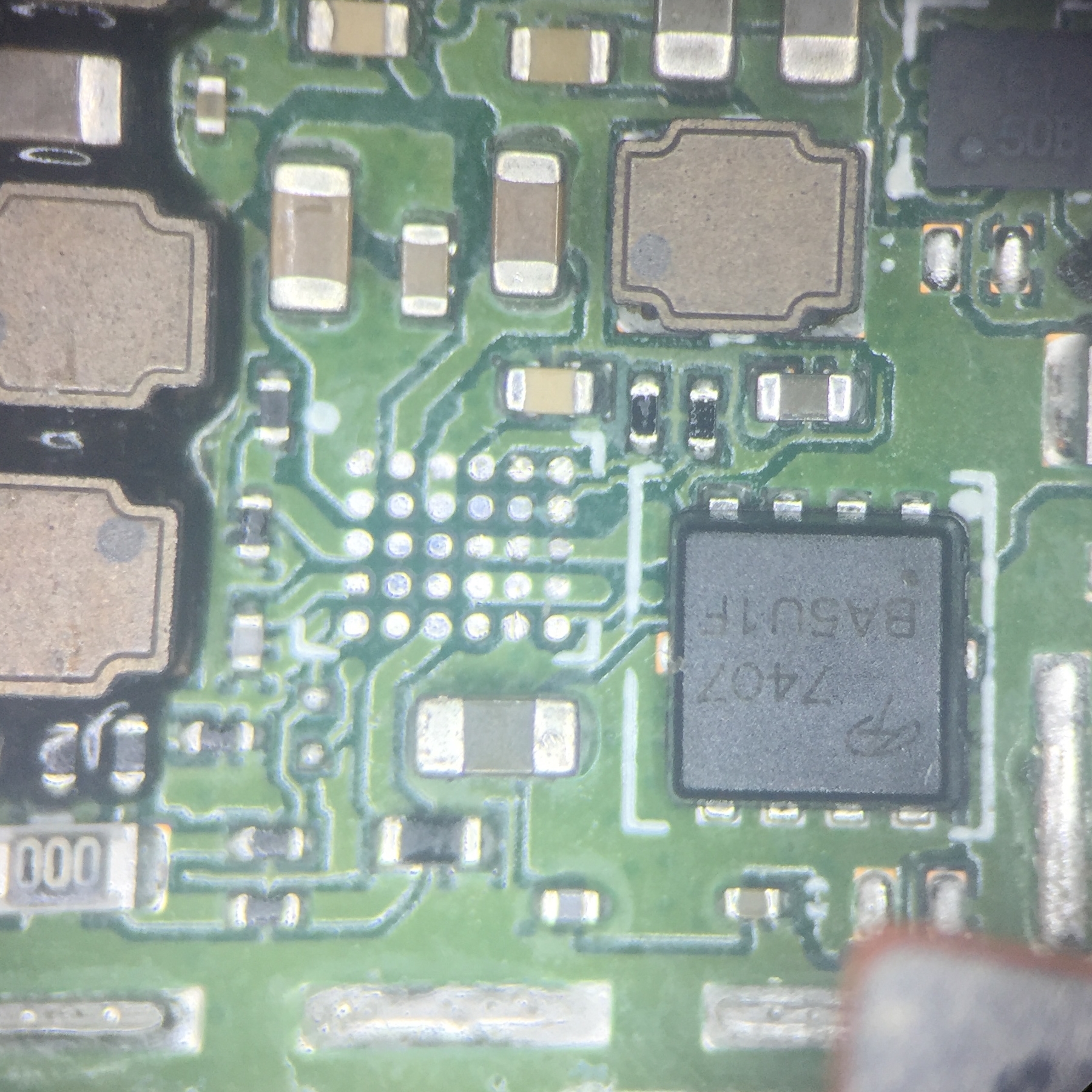

Снятая микросхема, которая в том числе, отвечает и за коннект по USB. Думал, что она неисправна, т.к до нее доходит сигнал от системного разъема, но скорее всего, не было бы этого поста, будь все так прозаично. А вот от микросхемы до процессора одна дорожка не идет.

Может планшет падал, может из-за неудачной конструкции, но часть контактов под процессором отвалилось, поэтому придется снимать и процессор.

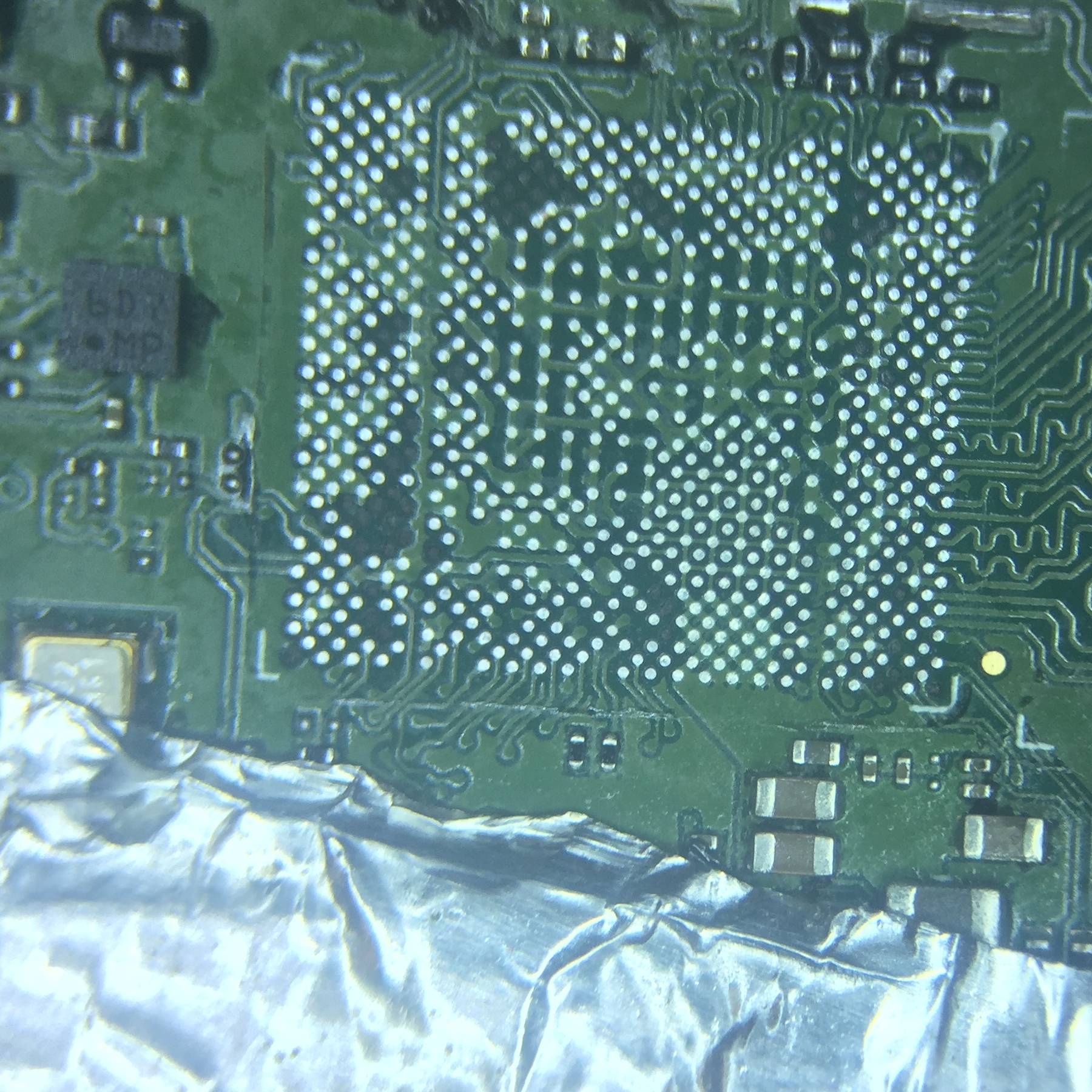

Так же, как и под памятью, зачищаем контактные площадки от лишнего припоя и ненужный компаунд.

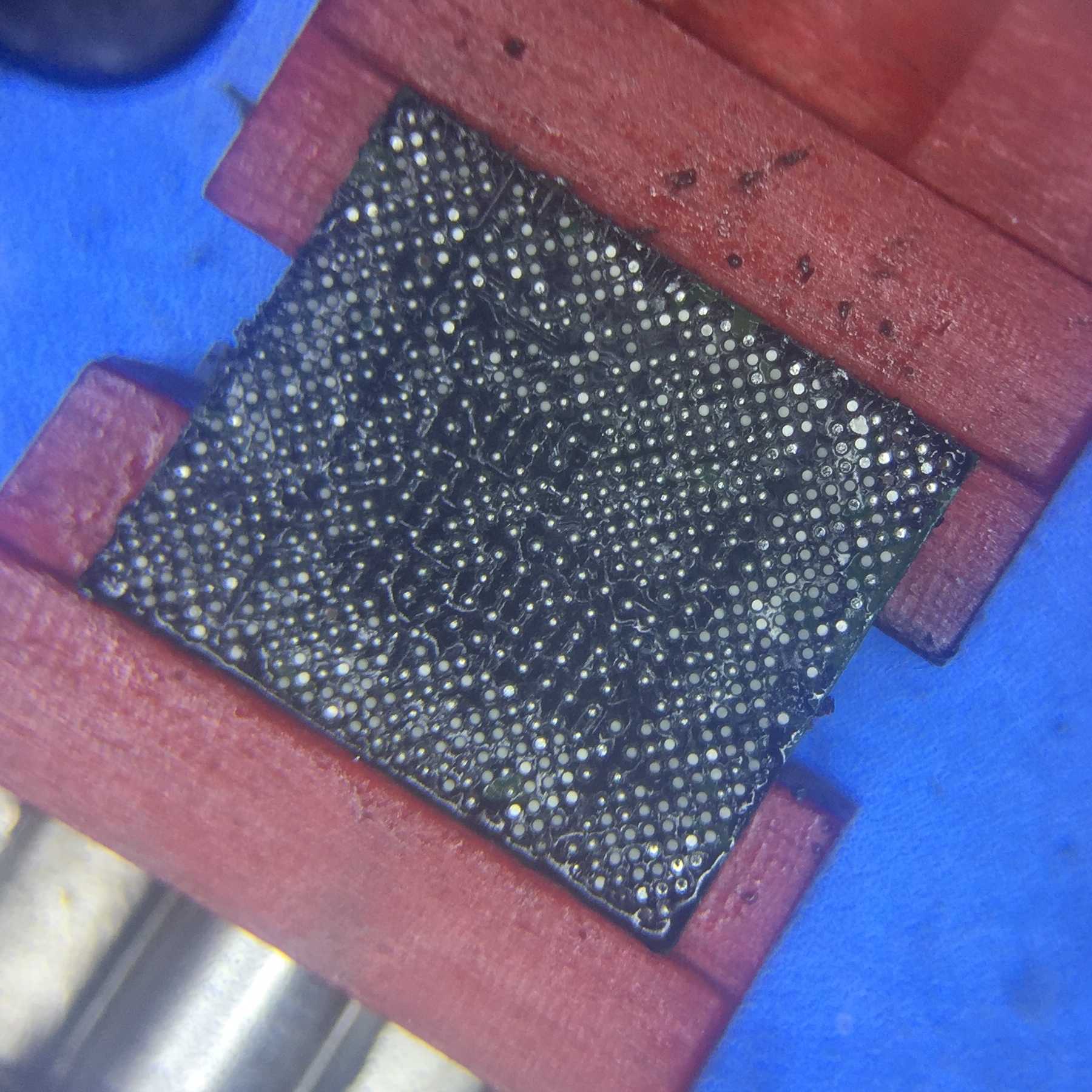

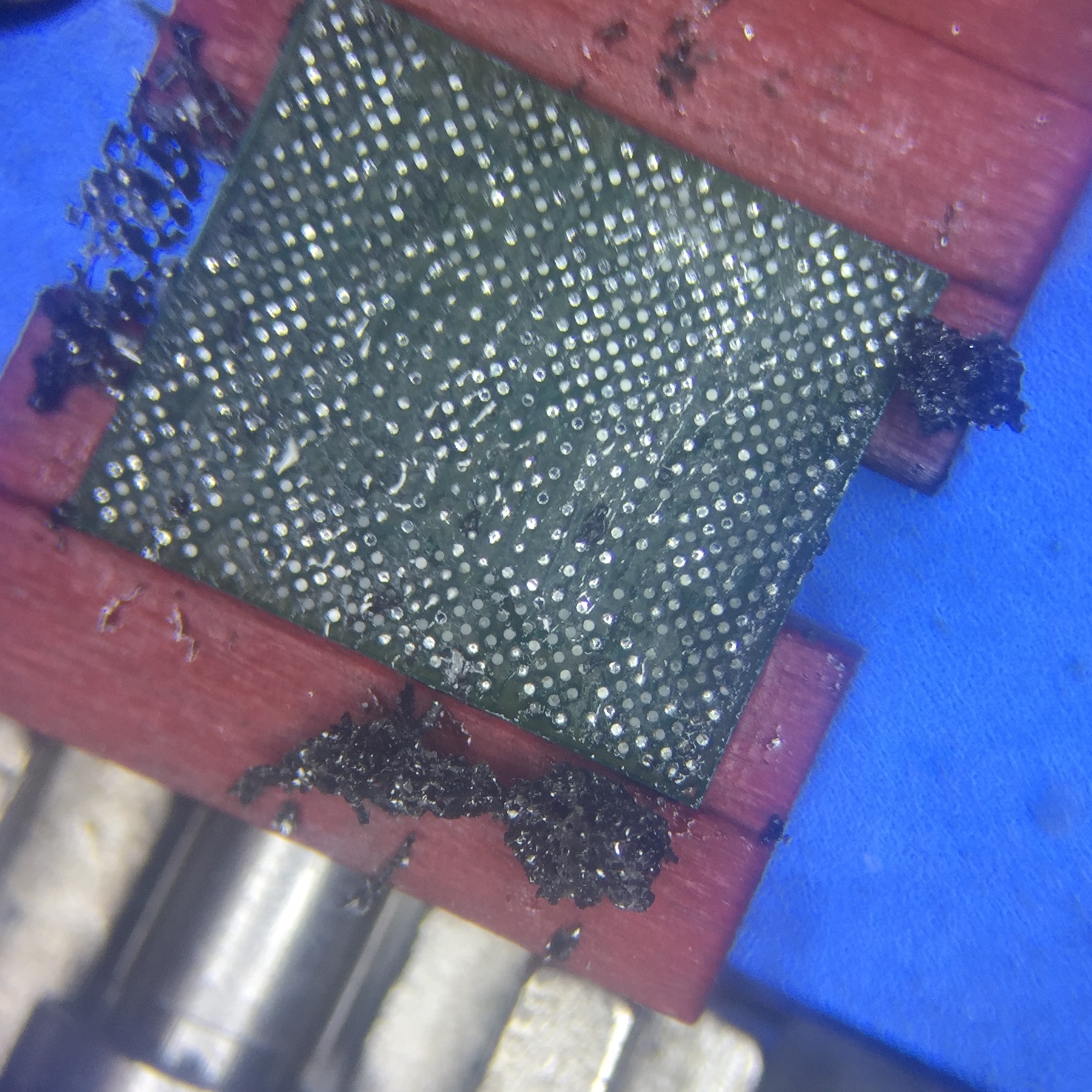

Процессор устанавливаем в не очень-то удобный зажим и убираем постепенно компаунд и с него. Если присмотреться, то часть контактов серого цвета.

Это, с большой долей вероятности, будет свидетельствовать о том, что именно они “отвалились”, хоть это и не 100%, т.к примерно тоже самое можно увидеть, если при демонтаже недогреть процессор и снять его при еще не расплавившемся припое.

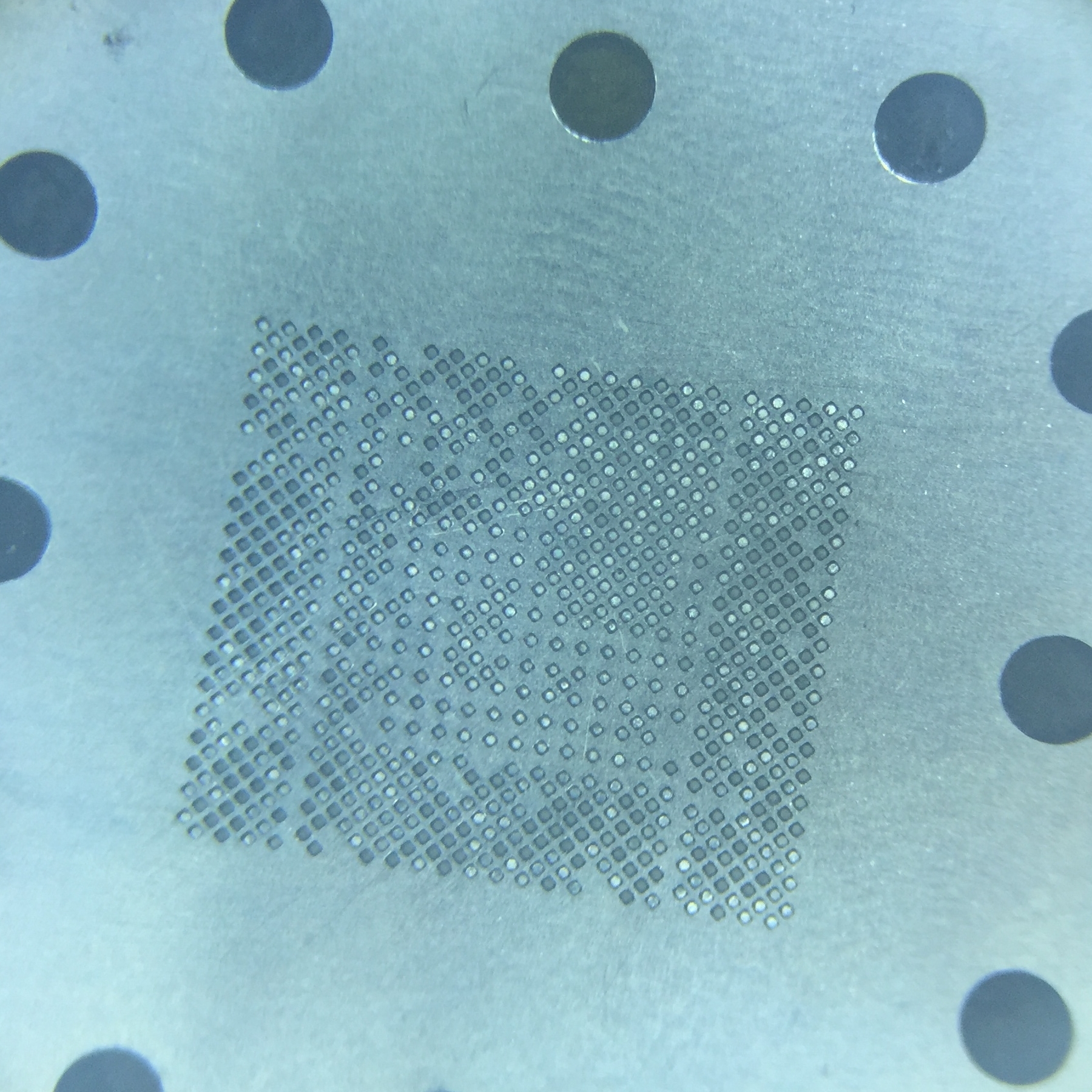

Устанавливаем CPU в трафарет и ошариваем.

По очереди устанавливаем на место микросхемы, проверив предварительно, что контакт от процессора до “контроллера USB” появился

Прошиваем аппарат.

Напоследок тестируем. Все основные функции работают, можно и выдать теперь.

Порой, в ремонте мобилок, для того, чтобы исправить что-то, на первый взгляд не очень серьезное, приходится лезть в самые глубокие дебри…
