Оптопара PC817
В этой статье - Описание, характеристики , Datasheet и методы проверки оптронов на примере PC817.
В продолжение темы «Популярные радиодетали при ремонтах импульсных блоков питания» разберем еще одну деталь- оптопара (оптрон ) PC817.
Он состоит из светодиода и фототранзистора. Между собой электрически никак не связанны, благодаря чему на основе PC817 можно реализовать гальваническую развязку двух частей схемы — например с высоким напряжением и с низким. Открытие фототранзистора зависит от освещенности светодиодом. Как это происходит более подробно я разберу в следующей статье где в экспериментах подавая сигналы с генератора и анализируя его при помощи осциллографа можно понять более точную картину работы оптопары.
Интересный ТЕЛЕГРАММ канал о простой электронике для новичков Азбука РАДИОСХЕМ
Деталь не редкая и не дорогая. Но от нее зависит очень многое. Она используется практически в каждом ходовом (я не имею ввиду каком нибудь эксклюзивном) импульсном БЛОКЕ ПИТАНИЯ и выполняет роль обратной связи и чаще всего в связке тоже с очень популярной радиодеталью TL431 Описание и проверка здесь
А так же ОПИСАНИЕ TL431 и интересные и нестандартные схемные решения с применением TL431.
Для тех читателей, кому легче информацию воспринимать на слух, советуем посмотреть видео в самом низу страницы.
Краткие характеристики:
Максимальное напряжение изоляции вход-выход 5000 В
Максимальный прямой ток 50 мА
Максимальная рассеиваемая на коллекторе мощность 150 мВт
Максимальная пропускаемая частота 80 кГц
Диапазон рабочих температур -30°C..+100°C
Тип корпуса DIP-4
Корпус компактный:
шаг выводов – 2,54 мм;
между рядами – 7,62 мм.
Производитель PC817 – Sharp, встречаются другие производители электронных компонентов выпускают аналоги- например:
Siemens – SFH618
Toshiba – TLP521-1
NEC – PC2501-1
LITEON – LTV817
Cosmo – KP1010

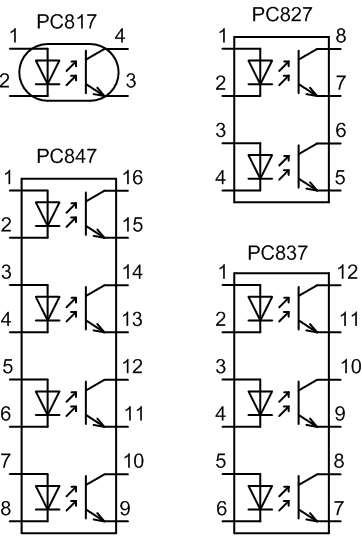

Кроме одинарного оптрона PC817 выпускаются и другие варианты:
PC827 — сдвоенный;
PC837 – строенный;
PC847 – счетверенный.
Проверка оптопары
Для быстрой проверки оптопары я провел несколько тестовых экспериментов. Сначала на макетной плате.
Вариант на макетной плате
В результате удалось получить очень простую схему для проверки PC817 и других похожих оптронов.
Первый вариант схемы
Первый вариант я забраковал по той причине что он инвертировал маркировку транзистора с n-p-n на p-n-p
Поэтому чтобы не возникало путаницы я изменил схему на следующую ;
Второй вариант схемы
Второй вариант работал правильно но неудобно было распаять стандартную панельку
SCS- 8
под микросхему
Панелька SCS- 8

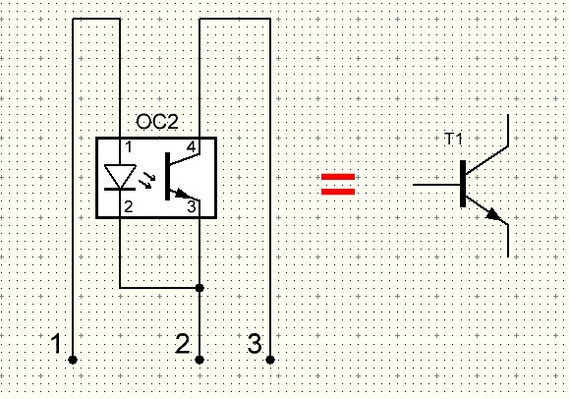

Третий вариант схемы
Самый удачный

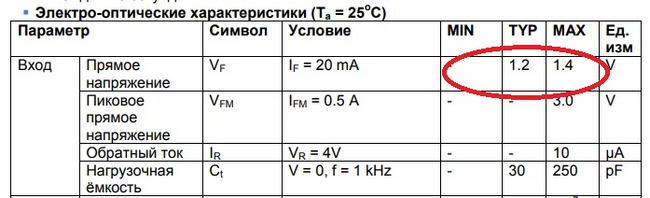

Uf — напряжение на светодиоде при котором начинает открываться фототранзистор.
в моем варианте Uf = 1.12 Вольт.
В результате получилась такая очень простая конструкция:
Вид сверху
Вид снизу
Как видно из фото деталь развернута не по ключу.
Используя которую можно очень быстро проверить деталь. За свою практику ремонтов конечно не часто , но я сталкивался с неработающими оптопарами и раньше мне приходилось заморачиваться над проверкой детали когда иногда бывало заходил в тупик во время сложного ремонта.
Конечный вариант — все очень просто.
