О вентиляции подпольного пространства⁠⁠

Недавно закончил (неудачный) эксперимент с цоколем, все собирался выложить, а тут попалась статья @Agrocult с фоткой грибка в подполье, напомнило.

Вот эта фотка.

И текст "при небольшой высоте цоколя протечка водопровода в кухне стала критичной для всего перекрытия дома"

Собственно я к тому, что ровно ту же картинку можно получить на свайном фундаменте, без всяких протечек, с правильным пирогом нижнего перекрытия и продухами без нарушения нормативов. Но, по порядку.

Конструкция цоколя.

Собственно искался недорогой, простой и долговечный вариант конструкции утепленного цоколя свайного фундамента. Результат на картинке.

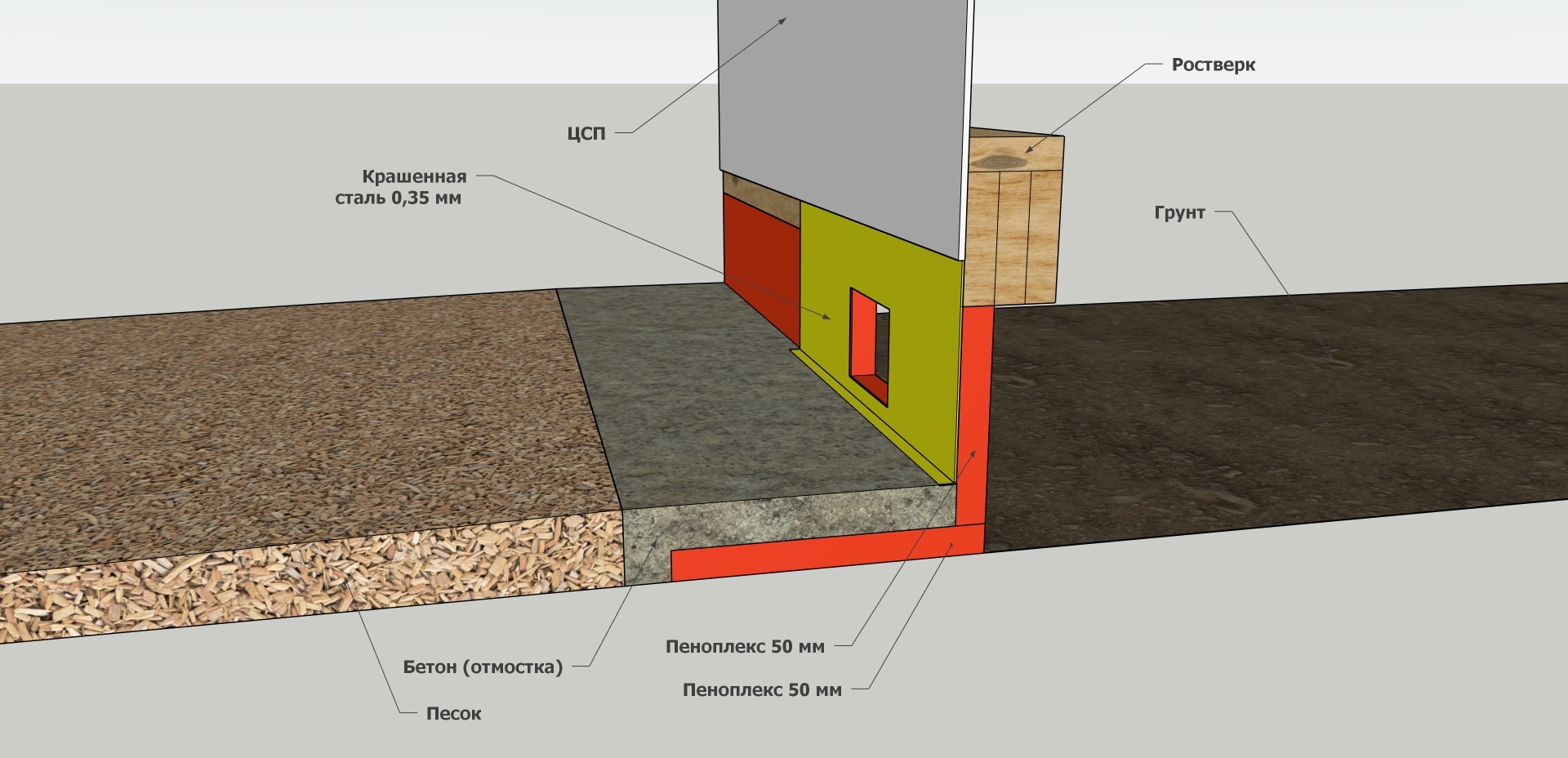

Лист пеноплекса утепленной отмостки, вдвигается на 50 мм внутрь контура дома, на него, в распор между балкой ростверка, ставится вертикальный лист пеноплекса. Сверху прикрывается стальным крашенным листом 0,35 мм, загрутым внизу для отвода воды.

Вертикальныме листы можно ставить в распор, если лень точно метится с размерами, ставим на пену. Металлические листы крепятся на саморезы к ростверку, между собой скрепляются "язычками", как на картинке:

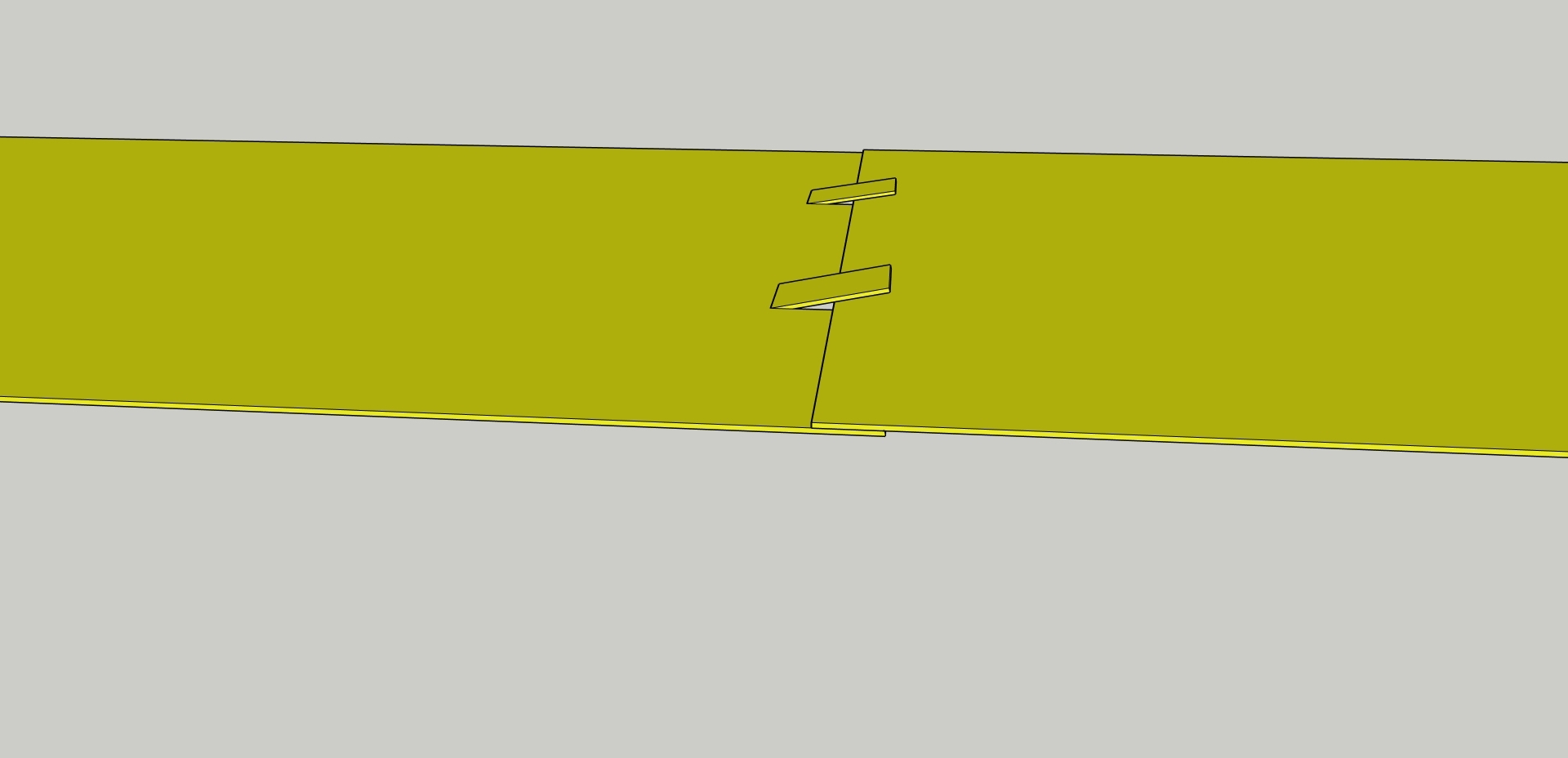

Соединение соседних листов.

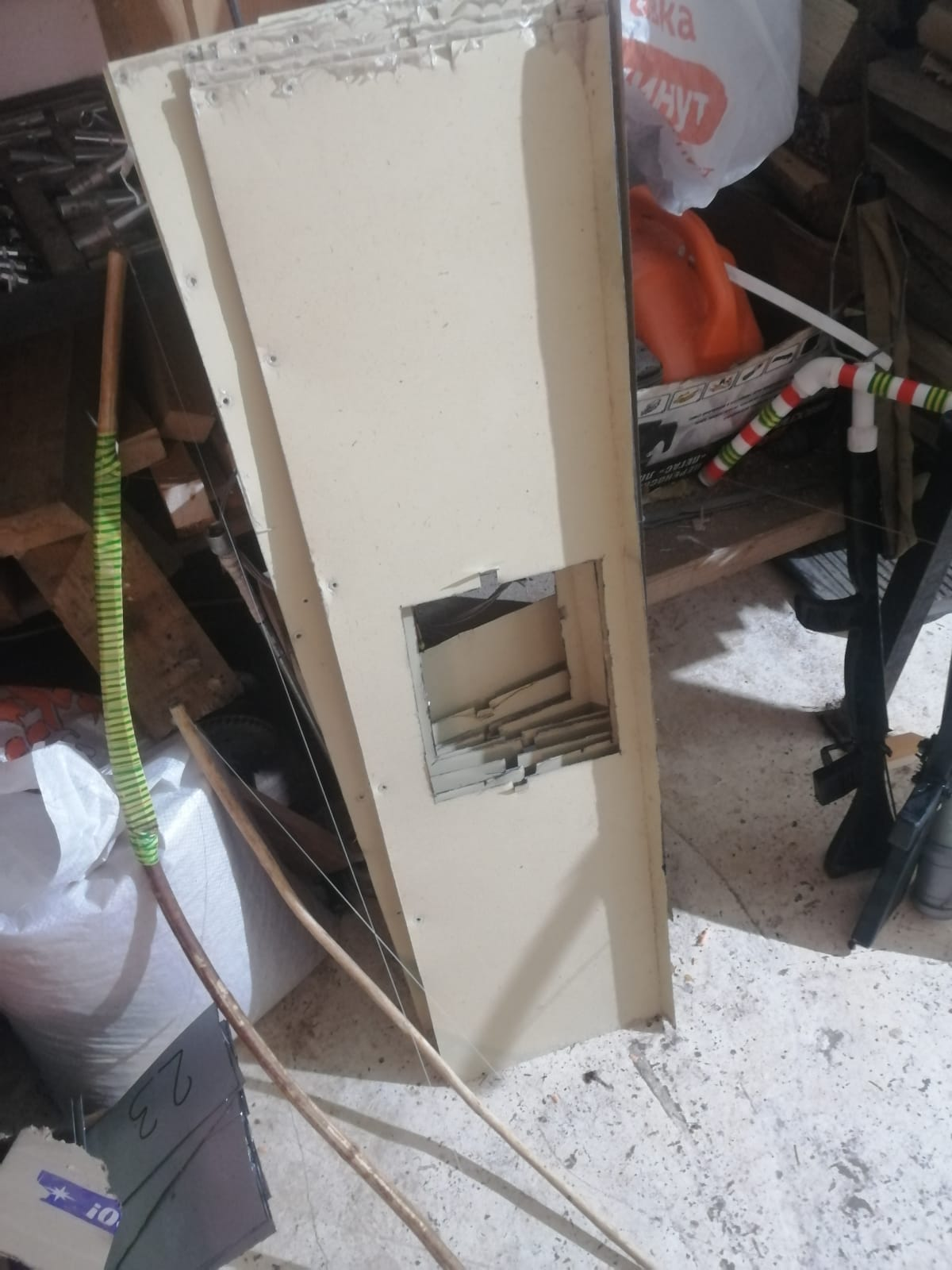

Продухи прорезаются в металле, и, после установки листа, по месту через это отверстие прорезается пеноплекс. Сверху закрываем вент. решеткой, крепление на такие же язычки.

Смысл в утеплении соседствующим с продухами простой. Зимой можно завалить цоколь снегом, проемы особо охлаждать подполье не будут.

На периметр дома 14 вент.проемов, размер 20*25, общая площадь проемов 0,7 м2, отношение к площади подполья 0,7/80=0,0875, это в 3,5 раз больше норматива СП (площадь проемов не менее 1/400 площади подполья).

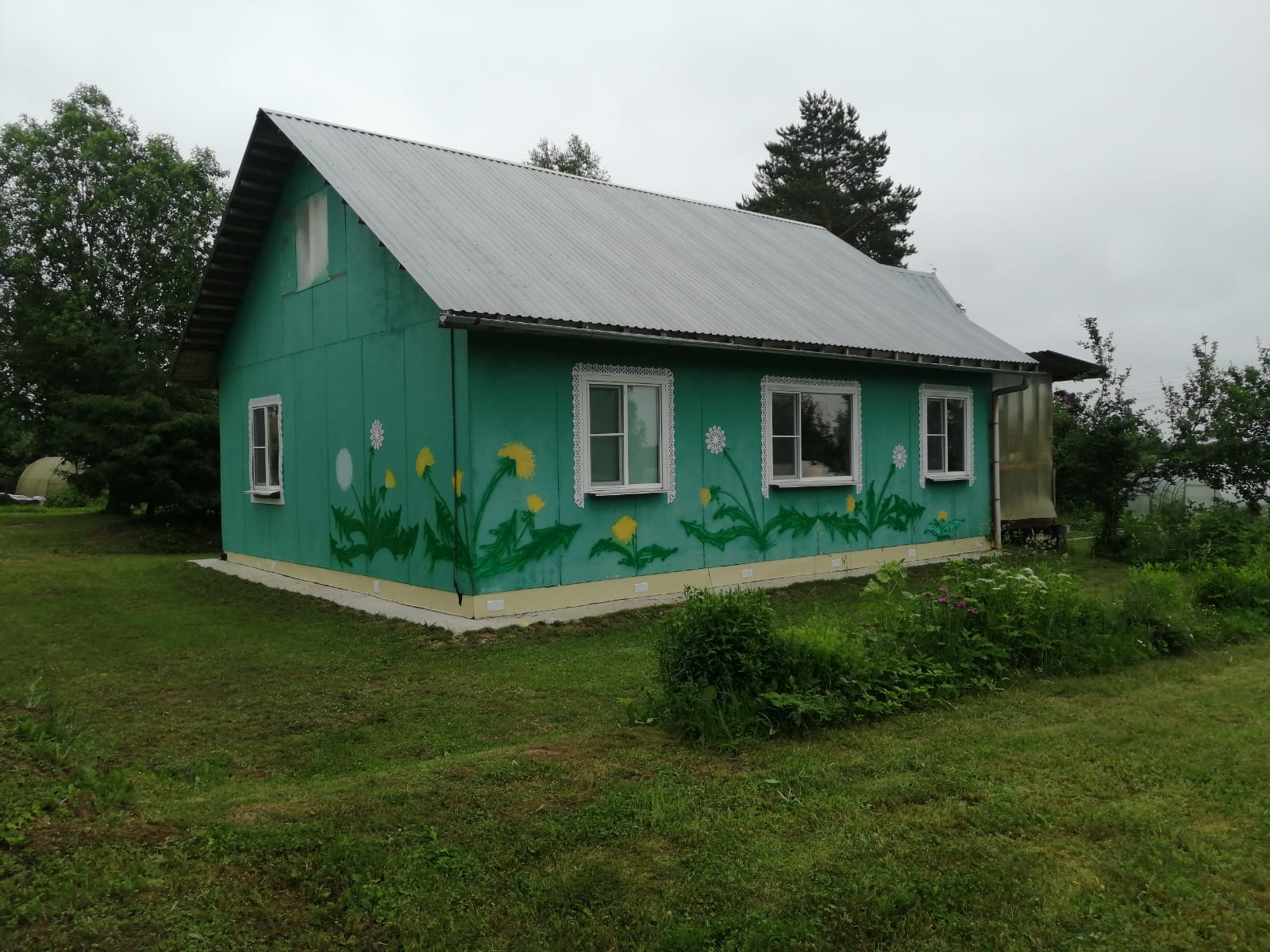

Что получилось.

Внешне, меня устроило. Кошки не шляются, глаз не режет и ладно.

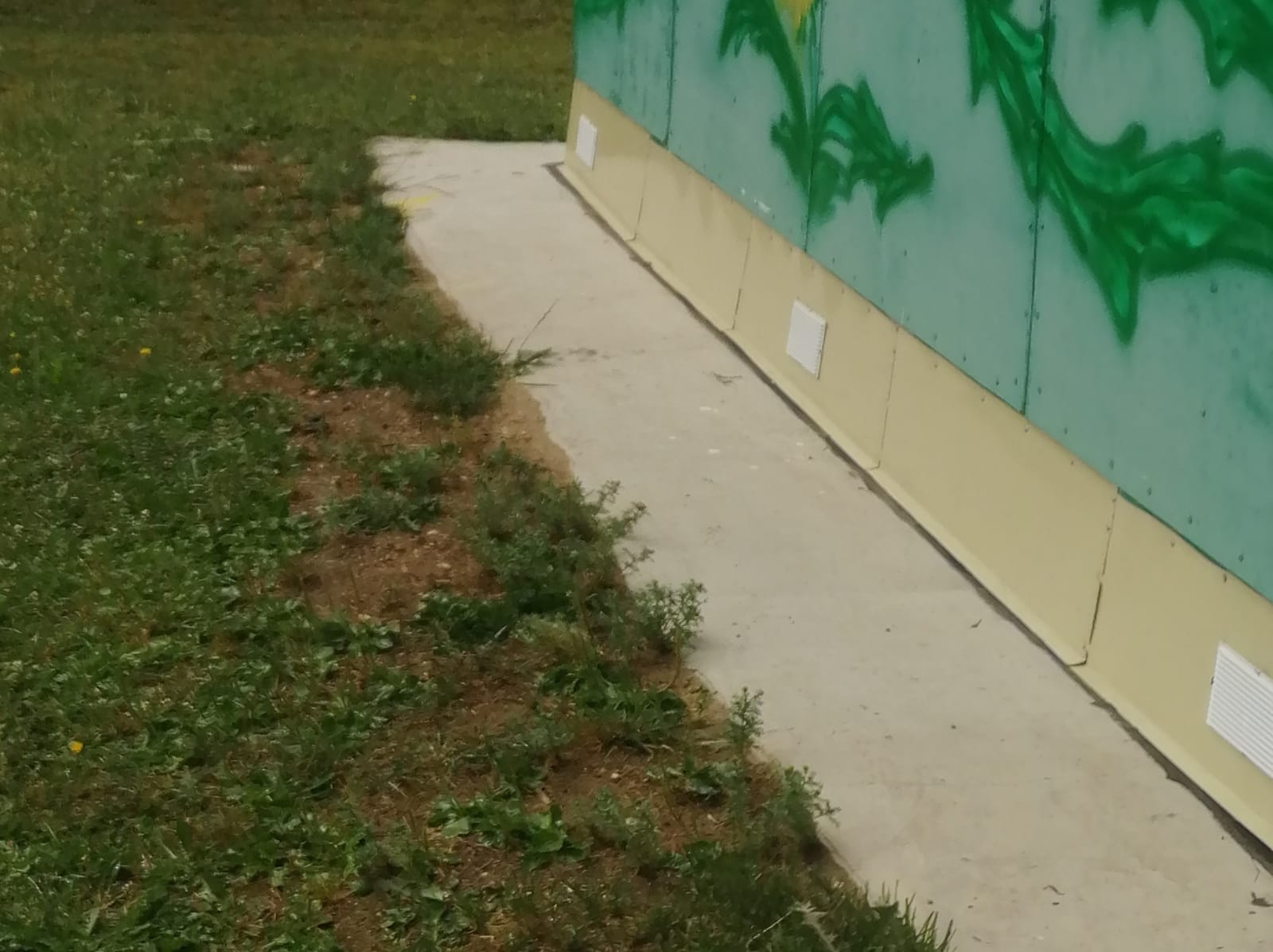

Тут поближе

Результаты эксплуатации

Собрано было в начале осени. Зимой засыпалось снегом.

Осень, зима, весна - подполье сухое.

В июле, почти весь месяц стояло +28-30С, влажность 65-70% и безветрие.

В конце июля залез глянуть - весь потолок в каплях, исключая периметр возле продухов.

Нет, это не "испарения из земли" и прочие сказки. Это вода из воздуха. Конденсат. Это наглядная демонстрация закона Стефана-Больцмана. Передача тепла излучением. Излучатель потолок, приемник - "сыра земля".

Температура потолка +15С (хотя хрен знает, что там пирометр в воде мерял), земли +12С, можно прикинуть мощность излучения (на квадрат)

((273 + 15)^4 - (273 + 12)^4)) * 5,67 * 10^( - 8)=16 Вт/м2

Прикинем, можно ли компенсировать такой поток, потоком сверху, через плиту пола. У меня сопротивление нижнего перекрытия около 13 С*м2/Вт. Температура пола в комнате в пик жары, пусть +26С, дельта 11С. Мощность прущая в подполье из комнаты:

11/13= ноль целых, хрен десятых Вт/м2. Нагреть без шансов.

Поток тепла с воздухом (напомню про безветрие). Возьмем эквивалентную площадь продуха близкой к 1/4 общей площади (продухи одной стены), пусть 0,2 м2. Ветер, пусть 1 м/с, тогда расход 0,2 м3/с. Разница между входной и выходной температурой в районе 1-2 С. Теплоемкость воздуха 1,2 кДж/м3*С, соотв. у нас поток 240 Вт для дельты в 1С. Это на 80 м2. На квадрат соотв. 3 Вт/м2. Против 16Вт/м2 потерь излучением.

Прикинем объем конденсата

Уравнение плотности насыщенного пара в СП - сильно косячит при высоких температурах, поэтому возьмем международную аппроксимацию (подробнее, кому интересно, тут ).

Тогда при +30С, плотность насыщенного пара 34 г/м3, 70% соотв. 23,8 грамм воды в кубе воздуха. Эта плотность, даст конденсат уже при +20С, а при +15С, в конденсат уйдет 10 грамм из каждого куба воздуха. У нас расход 0,2 м3/с, что в пределе (если весь этот воздух пропустить возле потолка) в час даст 7 литров конденсата, половина в землю, половина в потолок. На квадрат потолка придется 43 грамма воды. Опять таки, это теор. максимум. В реале, будет меньше (не весь воздух будет контактировать с холодной поверхностью), если прикидывать (законы Фика, коэф.диффузии 0,08 м2/ч для водяного пара), то меньше как минимум на порядок, т.е.

При +30 и 70% влажности, в вентилируемом подполье свайного фундамента, в сутки, будет под сотню грамм конденсата на квадрат потолка в подполье (теор. предел).

Опять таки, эту цифру тоже следует уменьшить в разы (+30 и 70% не стоят круглосуточно), тем не менее, ориентиры мы получили. Конденсат будет. Будет гарантировано и его будет очень много.

Мероприятия.

Для пытливых ратующих за "пары из сырой земли" - застелил полосу метра три шириной пароизоляцией. Никакой реакции вообще.

Застелил полосу шириной два метра, нетканкой в два слоя. Ну. вроде бы (неубедительно) стало получше.

Увеличил площадь и количество продухов втрое.

Вот такие дыры 250*250 мм, в каждом листе (на каждый погонный метр цоколя).

Высохло примерно на 2-3 метра от стены. В центре - без изменений.

Демонтировал весь цоколь. Через пару дней в подполье сухо.

Выводы.

Нет, утверждения СП про дальше 200 мм от земли, биозащита дерева не нужна и площадь продухов 1/400 от площади подполья - нифига не гарантия.

Нет, утеплить грунт закрыв его слоем пеноплекса в 1 см - не прокатит. Это сопротивление примерно 0,44 С*м2/Вт, не сравнимо с сопротивлением полов (хотя бы 3 С*м2/Вт). Если кому интересно, могу развернуть.

Да, возможно прокатит полная тепло и воздухо-изоляция подполья + пароизоляция грунта. Предварительные оценки не запрещают. Если интересно, разверну, либо сами, прикинув потенциал по конденсату несменяемого воздуха в подполье и влагоемкость древесины (если черный пол из дюймовки к примеру).

Да, прокатывает открытый цоколь. Как вариант защиты от кошек, какие-то рамы с натянутой сеткой. Хотя тоже чревато, не будет хода кошкам, будет раздолье мышкам.

Мир - несовершенен! :)
