Неудачная замена вентиляторов на Gigabyte gtx1070ti⁠⁠

Дарова

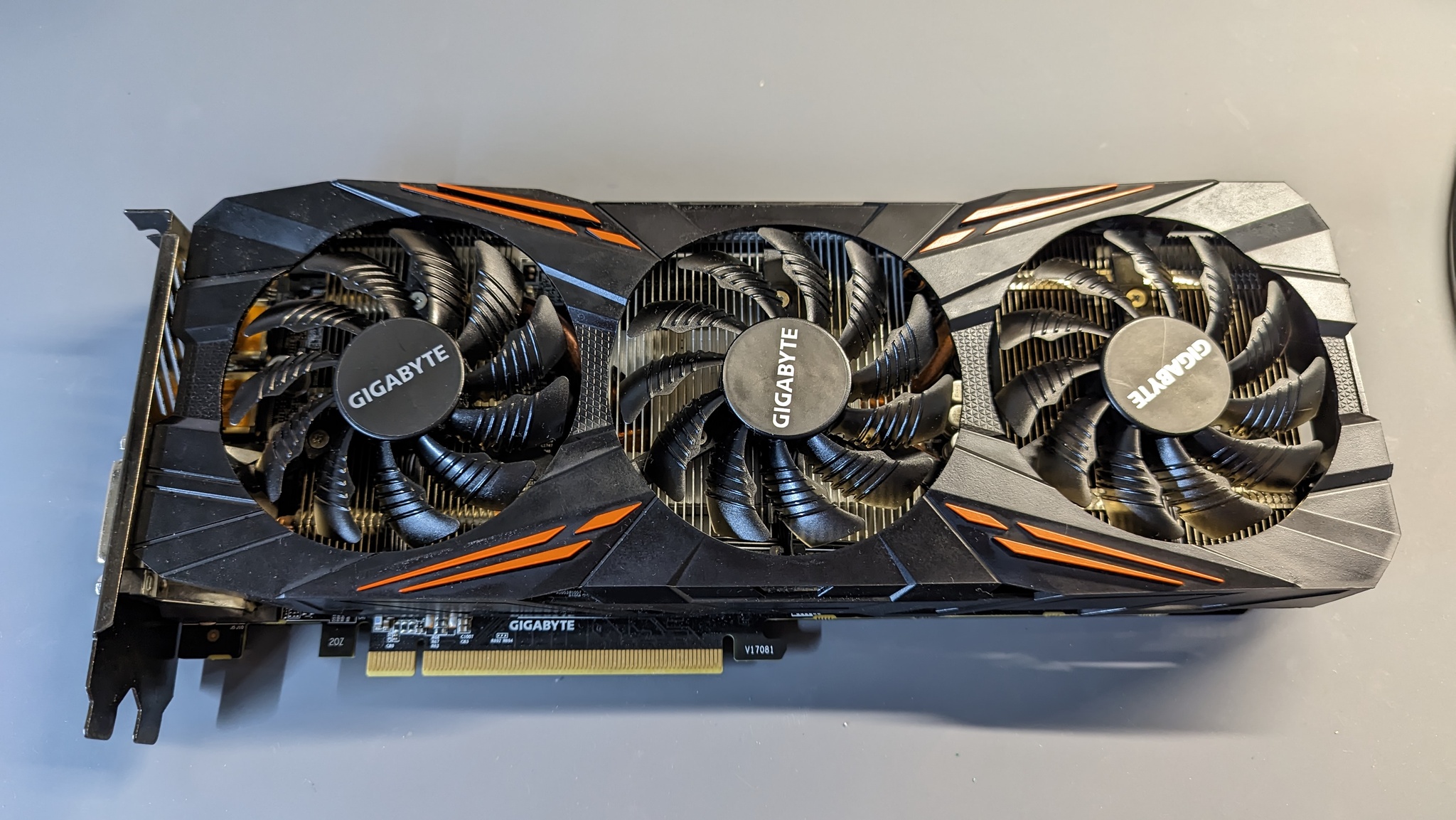

В ремонт привезли карту от Gigabyte после замены вертушек, ну и а она перестала работать. Их, кстати, менял прошлый владелец.

Собственно, вот оно, место сюрприза

Какого именно? Правильно - прогара

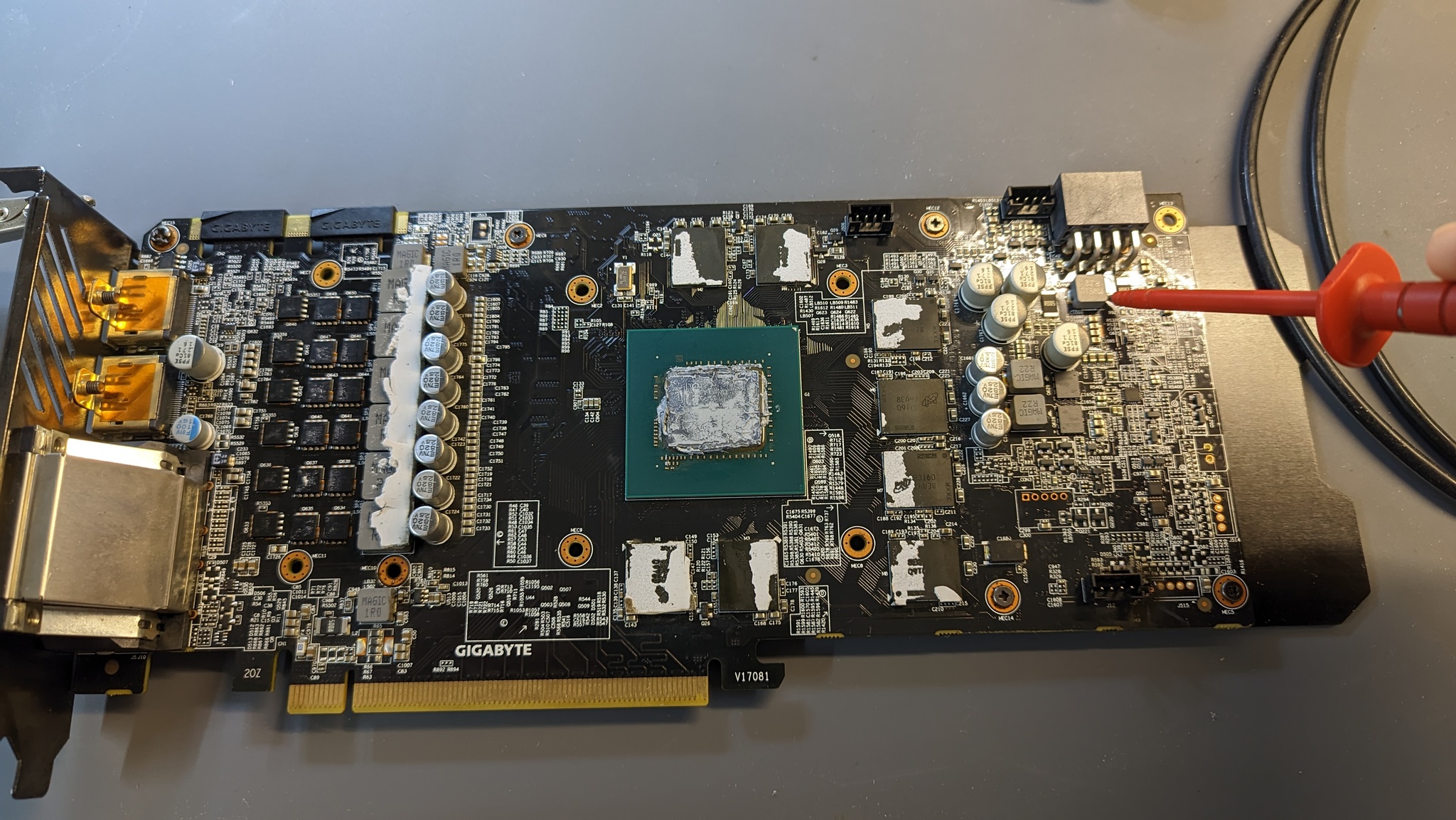

Район коннектора вентиляторов под серьёзным вопросом

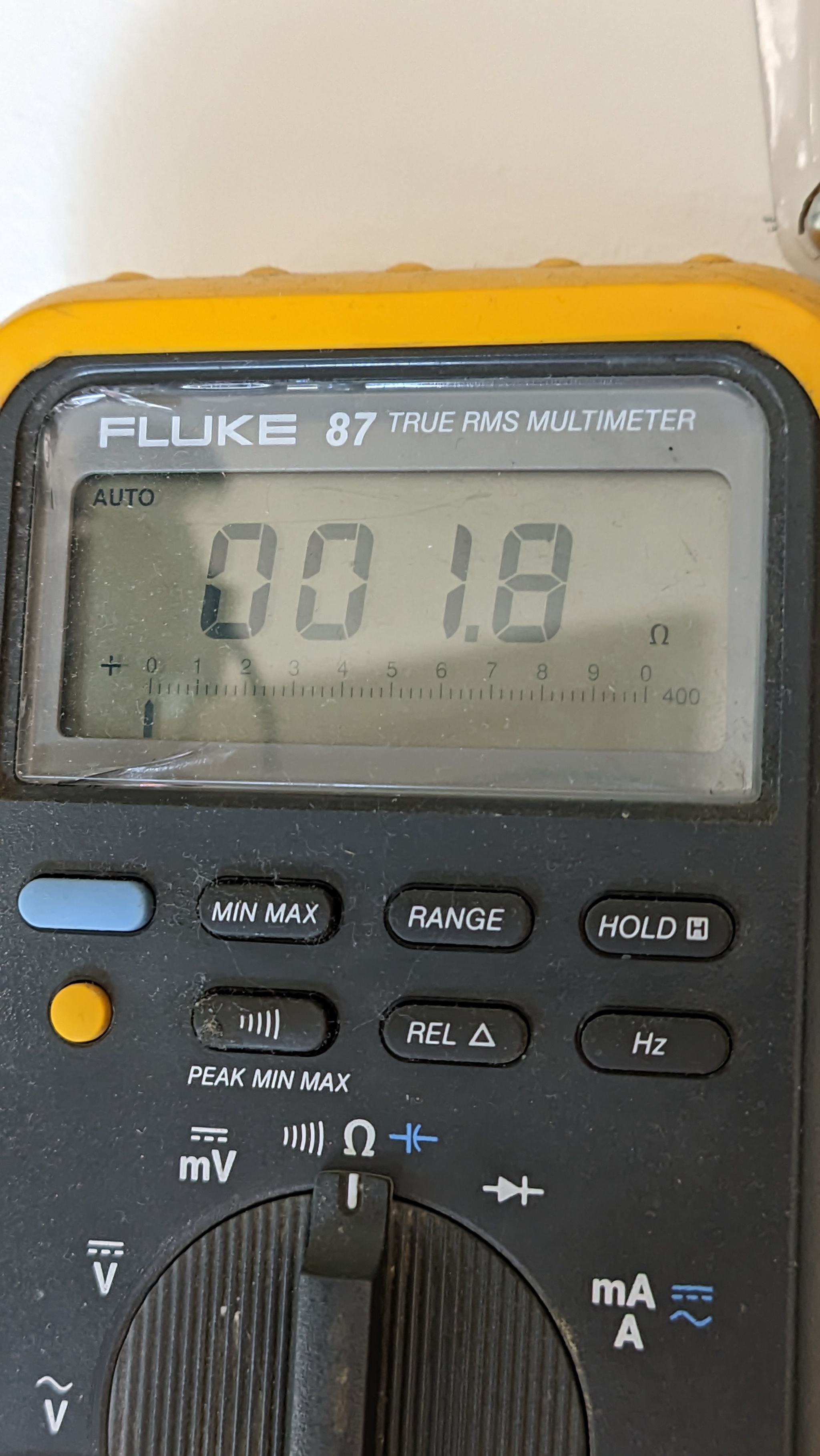

Замыкание как по по слоту pcie, так и по доп питанию, что странновато, но допустим

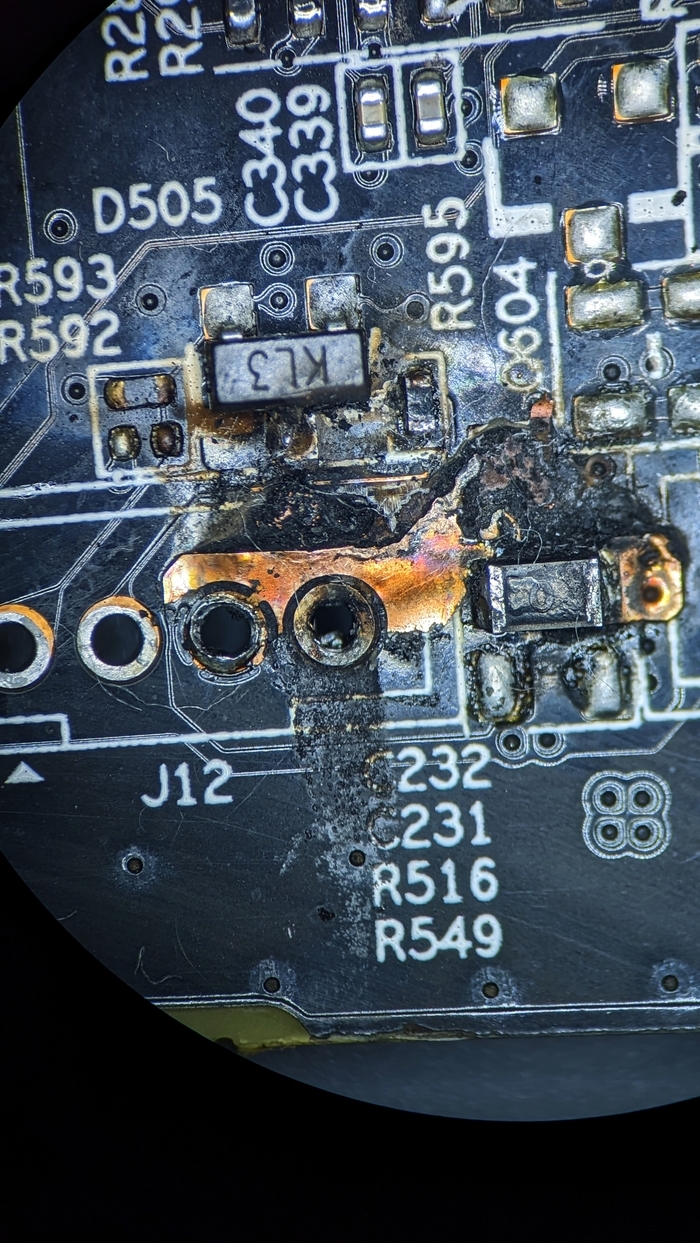

Ближе к делу - угли, вот они

Быстро припаять не получится, необходима операция на плате с комариными писюнами

Вроде слегка сгорело, но нет, почти насквозь

Сниму сначала сам 4пин коннектор с платы

Как-то стало больше, чем слегка, нуок

Буду оперировать данный участок и получится вот так - это раз

Всякие сигнальные дорожки + питание самих вентиляторов сделал пожирнее

А вот так доделал +- финально - это два

Пластик на контакты вертушек надел уже в самом конце ремонта

Резистор на питание тоже поставил живой, можно было и без него конечно, но лишним не будет

Теперь замыканий нигде нету и можно запитать карту

Вроде всё запустилось, ничего не задымилось нигде, что радует меня и владельца

В таком случае соберу и поставлю в тесты

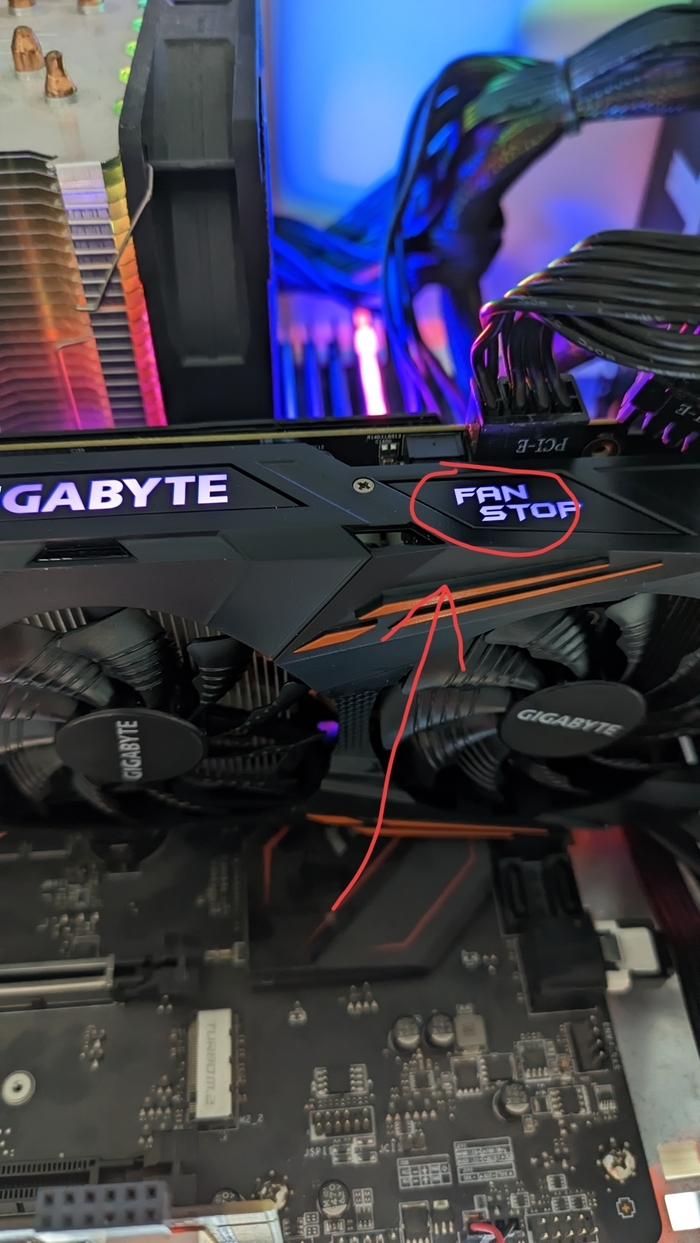

Первый из которых был проверка работы технологии fan stop, которая работает при наличии драйвера.

Имеется, вертушки остановились, надпись светится. В нагрузке выключится при нагреве и старте вентиляторов уже

Вентиляторы крутят, обороты показывает, регулирует тоже само - всё отлично

Температуры? Та вполне нормальные для этой модели, ничего интересного

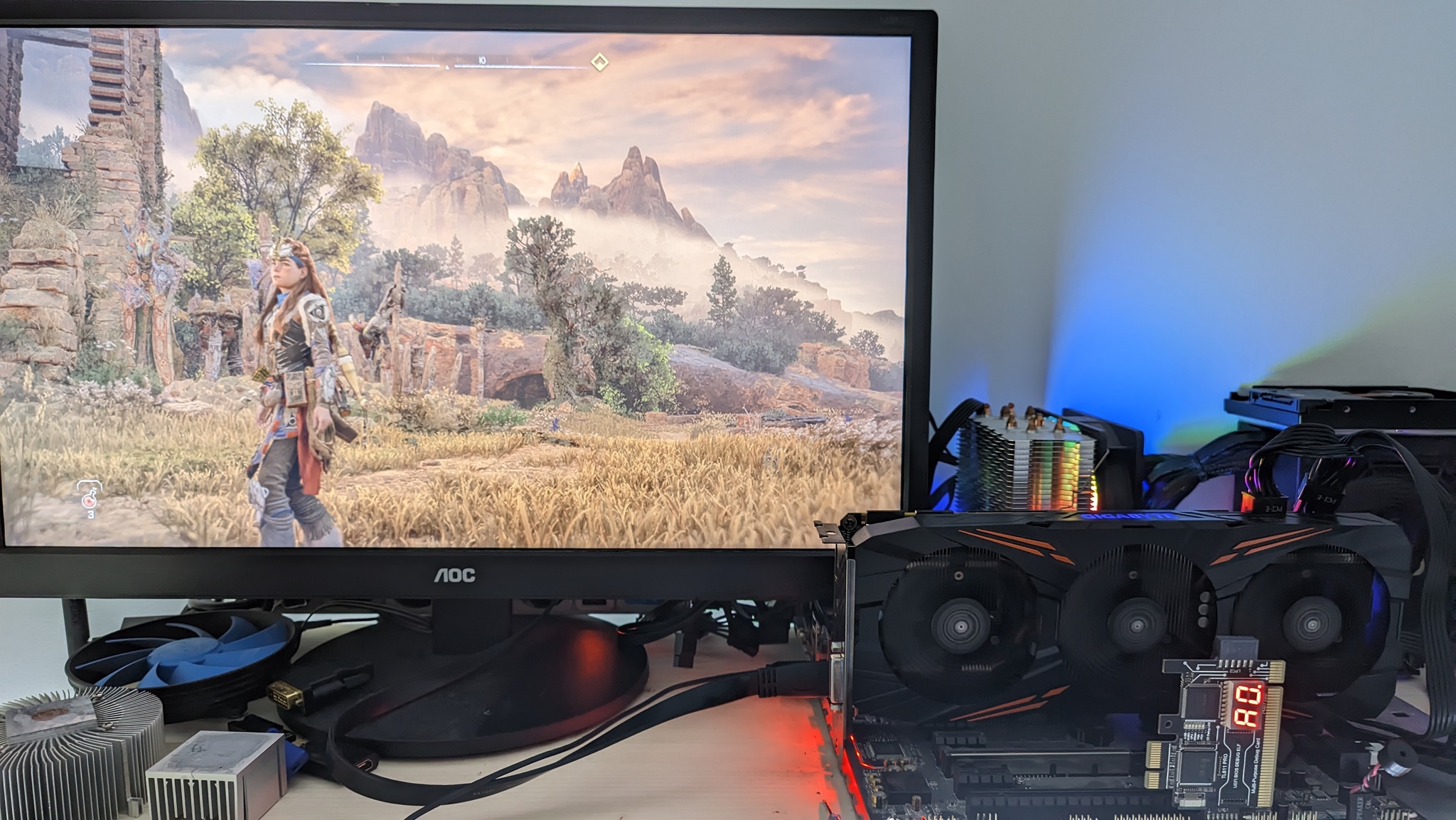

Ну а дальше игры и бенчмарки
