Мой первый дуговой реактор(Arc MK1)⁠⁠

К новому 2025 году сын захотел костюм Железного Человека. Сам костюм купили в интернет-магазине, как и маску к нему, а вот реактор в груди оказался просто принтом. Ну и решил начать с малого, то есть с реактора😁
К сожалению, весь процесс его создания по этапам не зафоткал, да и делал в течении месяца с большими перерывами, но тут на днях он перестал заряжаться и пришлось его разбирать, а заодно и решил сделать этот пост про его создание и внутрянку)))
П.С. Оказалось не заряжался из-за плохого зарядного устройства.

Начал с поиска подходящей модели для печати на своём 3д принтере Ender 5.
В итоге выбрал такую.

Однако эта модель подразумевала "внешнее" питание, а для детского тканевого костюма мне требовалось: автономность и удобство(быстрота, лёгкость) крепления на мягкий костюм. Поэтому внутреннюю деталь(сиреневая на рисунке) проигнорил.

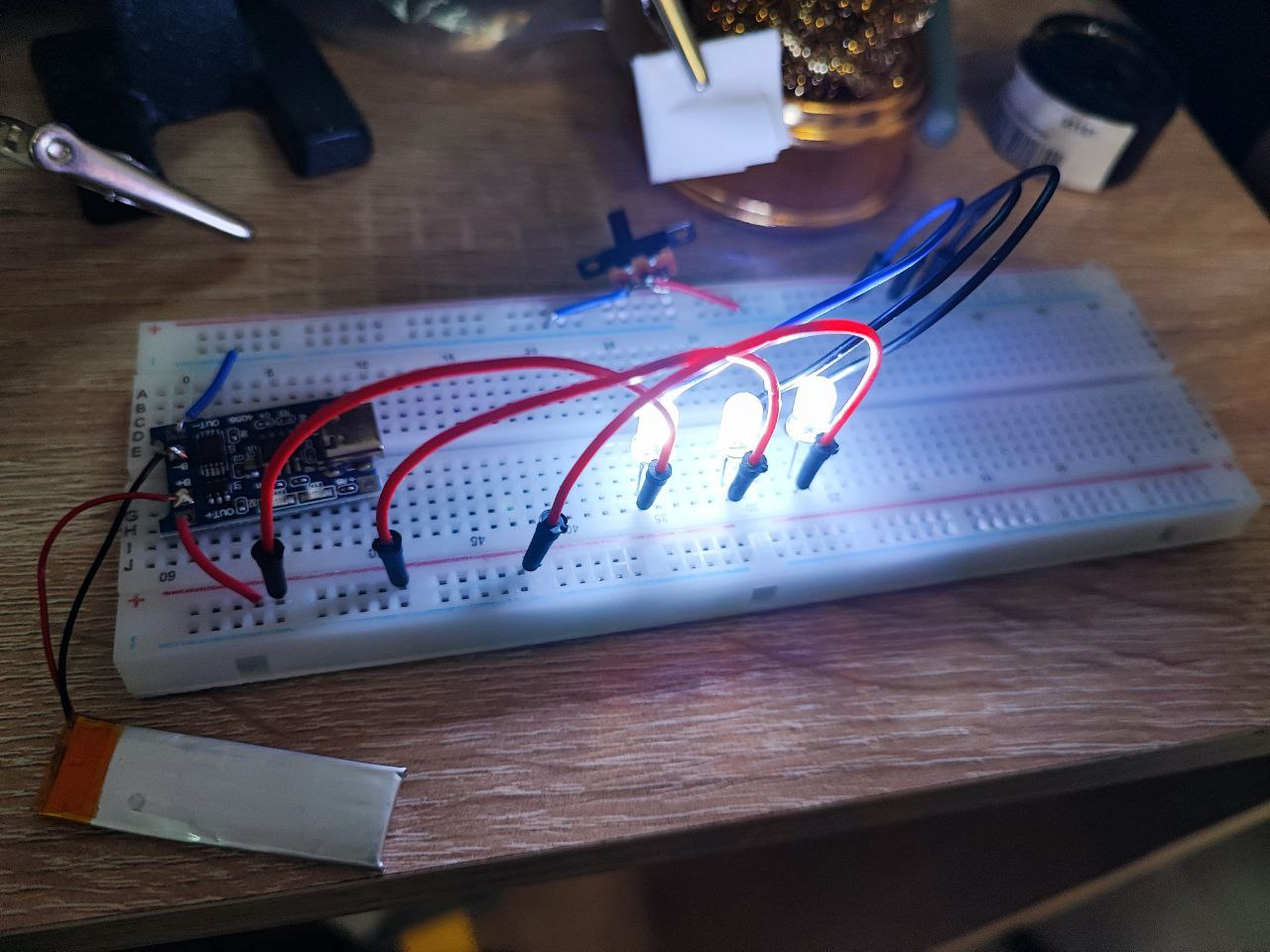

Пока печатались детали корпуса - собрал на макетной плате предполагаемую схему:
Зарядная плата USB-C, аккумулятор Li-Pol на 250mAh, переключатель и 3 светодиода(посчитал достаточным)

Распечатанный из PLA пластика корпус полностью загрунтовал акриловым грунтом 3 раза(с перерывом на полное высыхание). Зачем грунтовал внутрянку - сам не понял😅 возможно думал покрасить в белый или серебристый для большего отражения и внутреннего антуража😅

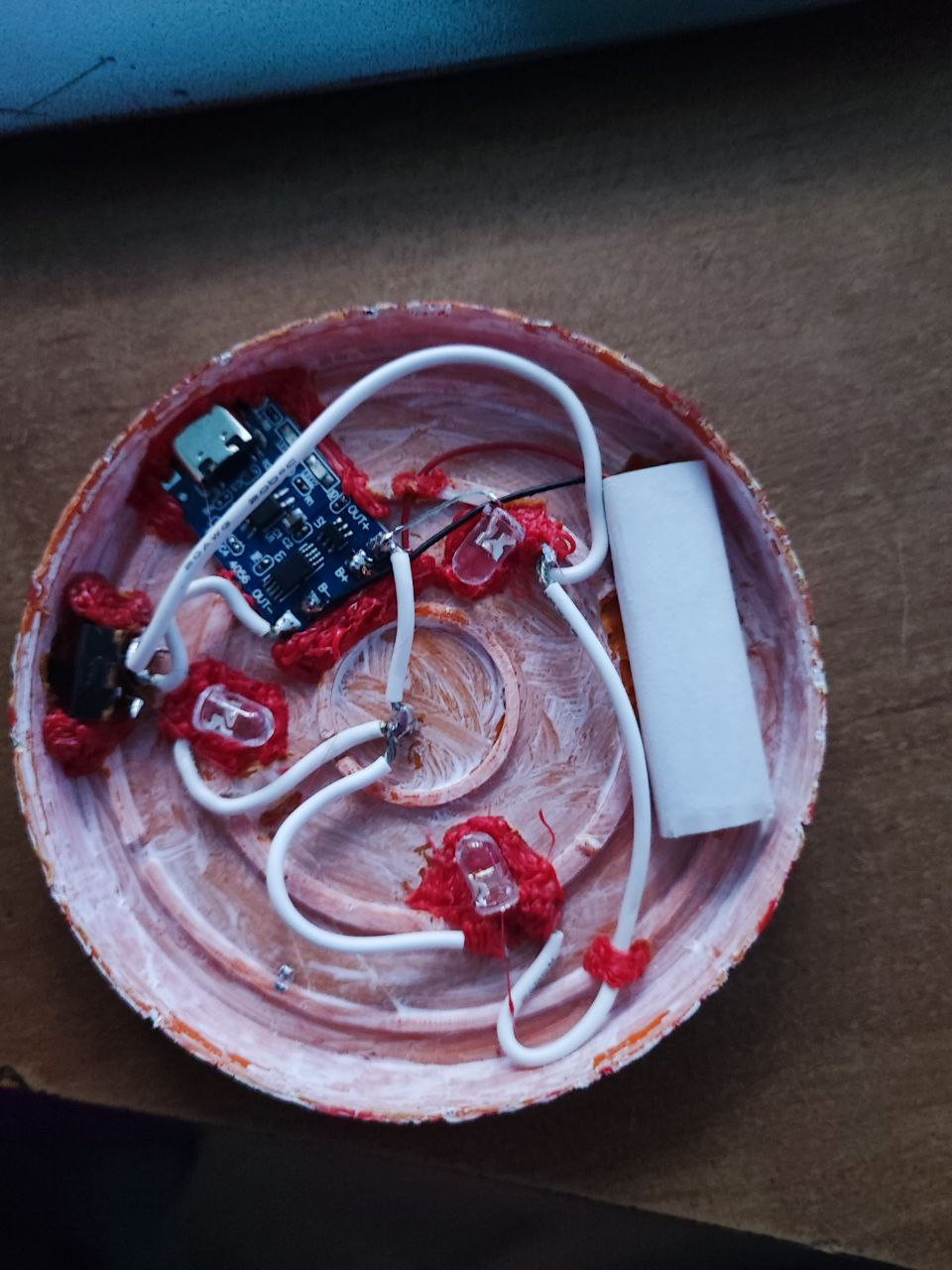

Сперва наметил где что будет находиться, а затем приступил к монтированию электронных компонентов. Точнее к их присобачиванию в корпус с помощью паяльника, 3д ручки и какой-то матери🤣
- Плоским жалом паяльника сделал сбоку два отверстия: под переключатель и под разъём usb. Так же убрал часть пластика в кольцевых выступах для размещения платы, аккумулятора и светодиодов. Всё спаял(да, паяю пока хреново😅)
- Закрепил завёрнутый в пару слоёв бумаги аккумулятор на двусторонний скотч и проверил что точно не выпадет при любых движениях ребёнка. Удивительно, но держится отлично и не передавливается(а не как у некоторых смартфонов фирмы S......G🤣)
- Ну и закрепил всё с помощью 3д ручки. Изначально хотел всё сделать красиво на клеевом пистолете, но в тот момент никак не мог его найти и не понимал куда я его дел при переезде.

Убедившись что всё работает - спаял верхнюю часть со средней деталью, положил внутрь корпуса вырезанный круглый обычный лист бумаги и спаял верхнюю часть с корпусом в бороздке по периметру боковой стенки.
Опять использовал 3д ручку чтоб заполнить бороздку и добавить прочности соединения между ними(чувствовал себя в тот момент сварщиком😅).

Покрасил в 3 слоя с перерывом на высыхание краски + подкрашивал там, где не нравилось как легла краска, а после - нанёс пару слоёв лака.

Купил самоклеющуюся липучку шириной 5см и приклеил сторону с крючками на реактор, а мягкую - на костюм.

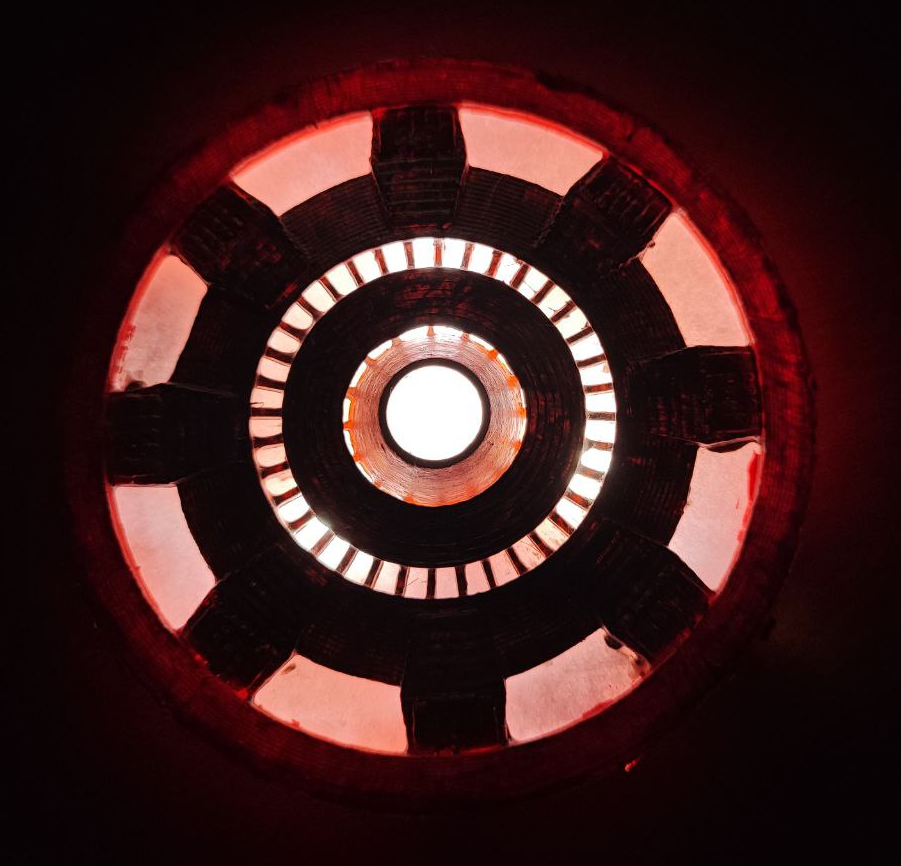

Иии... готово))

Сын в восторге))) сейчас его использует как ночник или фонарик)))
