Магнитное поле дефектного ротора электродвигателя в электронном микроскопе
Применение новой магнитной G -технологии позволило проводить быструю точную дефектоскопию сложных магнитных систем, в частности дефекты структуры магнитного поля ротора бесколлекторного электродвигателя .
Ротор это ровное кольцо из магнитного материала, намагниченное секторами c металлическим кольцом снаружи.
В отсутствии поля линии параллельны, степень их изгиба связана с параметрами магнитного поля.

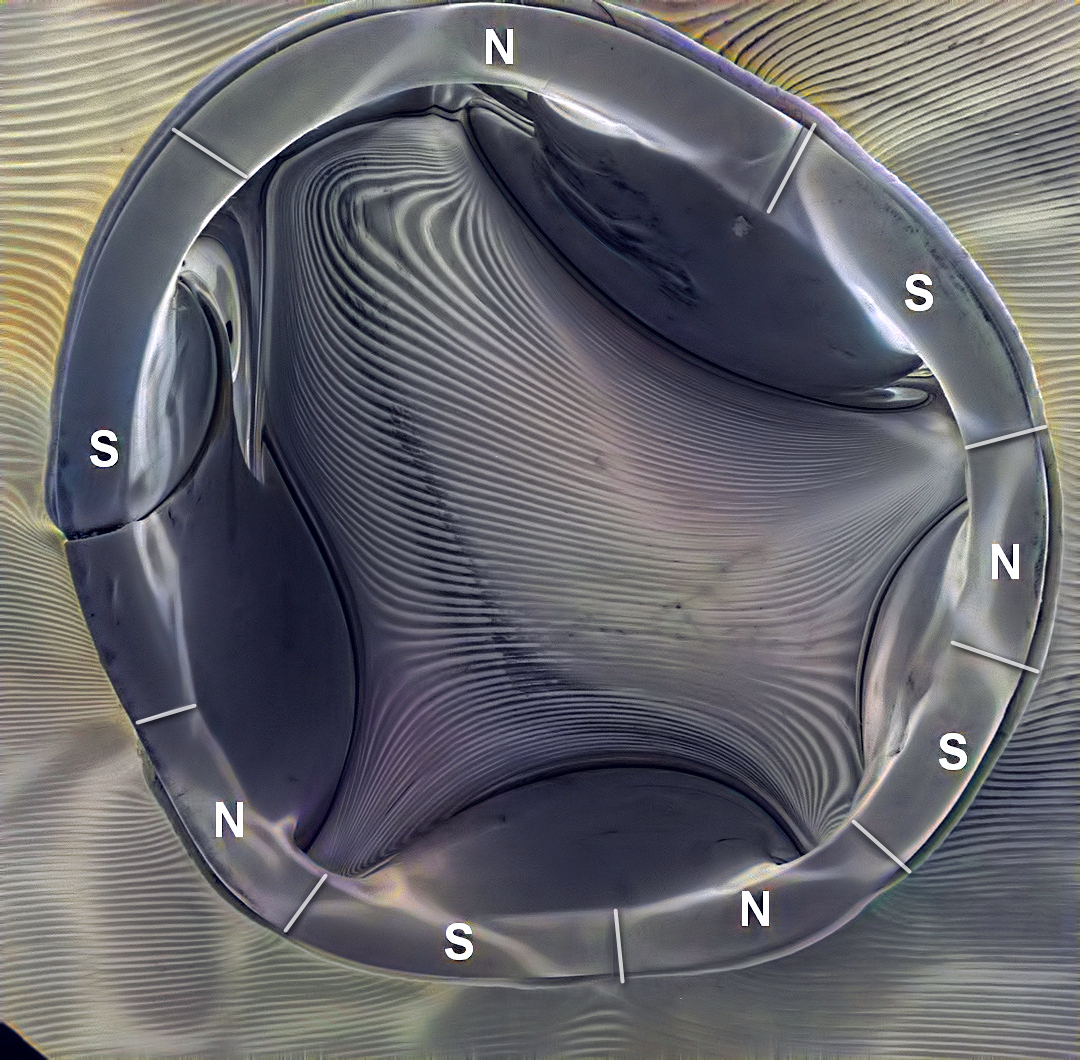

Наглядно видны дефекты намагниченности ротора

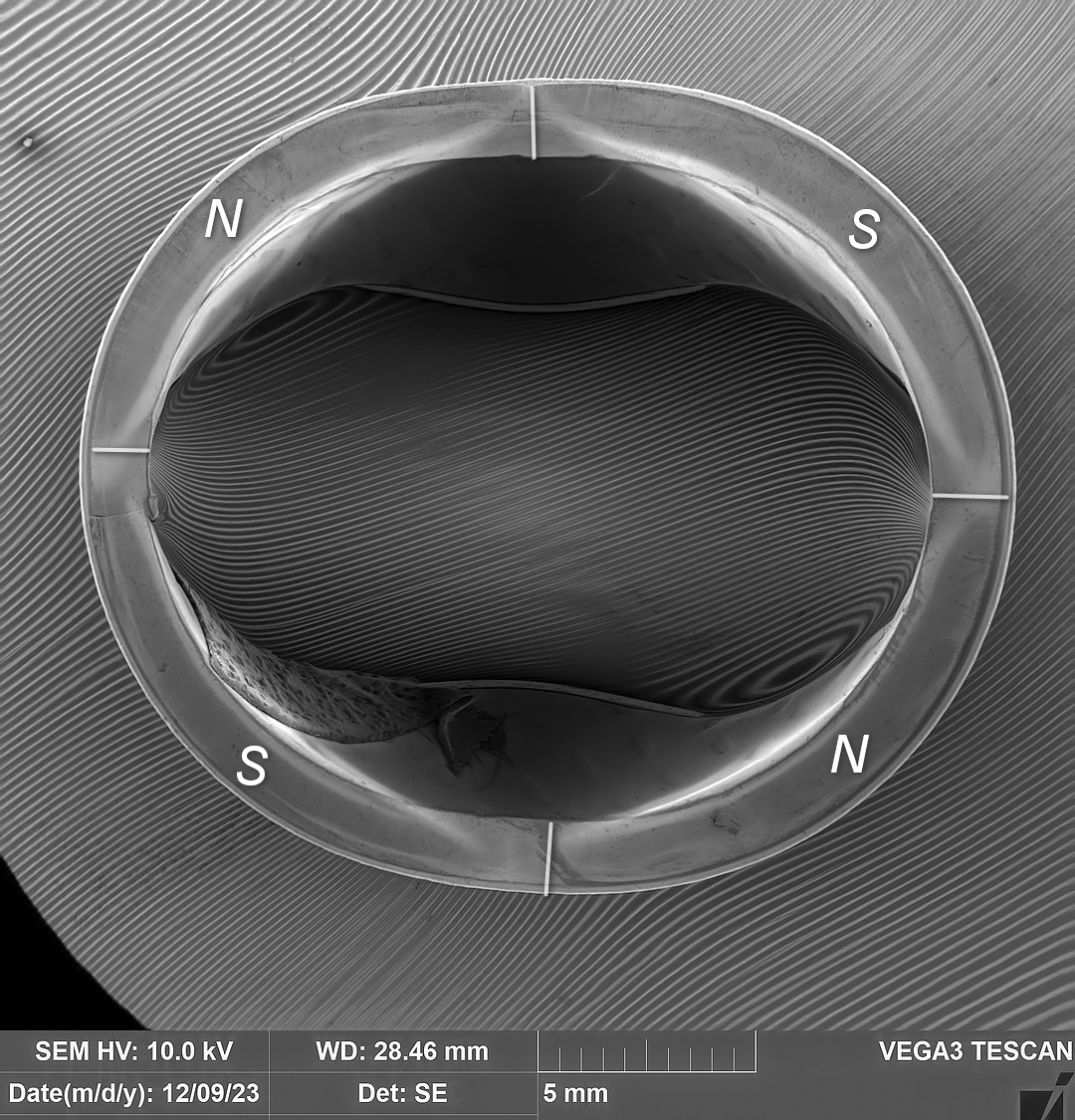

Для сравнения поле правильно намагниченного ротора выглядит так:
Кольцо достаточно ровное, видимое искажение формы связано с проявлением MEG эффекта анизотропии траекторий электронов в магнитном поле.
В дальнейшем возможно прямое наблюдение взаимодействия полей ротора и статора в зазоре при работе электродвигателей различных конструкций путем синхронизации скорости вращения с частотой сканирования электронного микроскопа.
Применение индикаторных магнитных пленок для данных задач невозможно из за их низкой чувствительности . На пленке рядом с двигателем изображения переменной составляющей не будет- поле от катушек слишком слабое.
Любые магнитные частицы в зазоре двигателя влияют на его работу, поэтому способ визуализации должен быть бесконтактным .
Препринт статьи с подробным описанием G-технологии можно прочитать здесь:
