Легендарные японские моторы. Часть III

Доброго времени суток, товарищи! Спасибо, что читаете мои посты и пишите комментарии. Постов о японских моторах будет скорее всего пять. Ну что ж, давайте перейдем к делу.
Закончим пока что с шестицилиндровыми двигателями и перейдем к четырехцилиндровым. И на повестке дня сегодня легендарный, но в тоже время простой как палка, двигатель с многолетней историей - 4G63T ! Этот двигатель для меня ближе всех, так как я сам владею автомобилем с этим мотором.

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

Давайте расшифруем
4 - 4 цилиндра
G - gasoline, то есть двигатель бензиновый
63 - серия
T - турбо

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

Технические характеристики

1. 4 цилиндровый, рядный
2. Объем 1997 см3
3. Мощность варьируется от 213 л. с. (младшая модель с турбиной, атмо выдает 157 л. с.) - 280 л.с. Потенциал до 1000+ л. с.

4. По 4 клапана на цилиндр, система DOHC (два верхнерасположенных распредвала). У последних версий стоит система MIVEC (Mitsubishi Innovative Valve timing Electronic Control system) - то есть электронная система изменения фаз газораспределения

5. У турбо версий используется 98 бензин

6. Вес двигателя 180 кг

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

Чем известен? Во-первых это раллийный мотор, ставившийся на знаменитые Mitsubishi Lancer Evolution (во всех версиях с 1 по 9). Именно на этом моторе в 1996 году (повторив свой успех еще три раза) чемпионом WRC  (World Rally Championship - Международное соревнование по ралли) стал Томми Мякинен на своем EVO III буквально вырвав победу у другого знаменитого гонщика Колина Макрея на его Subaru. Что кстати, породило противостояние Mitsubishi Lancer Evolution VS Subaru Impreza WRC, которое не утихает до сих пор.
Чем же еще? Огромным потенциалом для тюнинга и поразительной выносливостью. По мне так это один из самых знаменитых и массовых 4-х цилиндровых двигателей в истории.

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

История двигателя. Самые ранние версии этого двигателя появились еще в 1976 году (под названием G62B и G63B, которые затем были переименованы), а самые поздние в 2007 году. Таким образом в 2016 году ему стукнуло 40 лет! Конечно, он многократно видоизменялся и модернизировался. Самыми известными являются модификации 4G63T первого поколения (1987 - 1996), она же модификация с 6 болтами на маховике, затем 4G63T (1996-2001) второго поколения (с 7 болтами на маховике). А также 4G63T с системой MIVEC, выпускавшейся с 2003 года.


Первое поколение, появившаяся на Mitsubishi Galant VR-4, имела степень сжатия 7.8, стандартные распредвалы 252/252 с подъемом 9.5/9.5, турбина TD05H 14B (TD05H 13G для версий с АКПП), давление наддува 0.6 бар, мощность 195 л.с. при 6000 об/мин, крутящий момент 294 Нм при 3000 об/мин. С 1989 года, за счет прошивки ЭБУ, мощность была увеличена до 220 л.с. В 1990 году турбина была заменена на TD05 16G (Версия с АКПП осталась на прежнем уровне), заменены поршни, шатуны и коленвал на облегченные, увеличилась степень сжатия до 8.5, вместе с этим отдача возросла до 240 л.с.


С выходом в 1994 году Lancer Evo II, мощность мотора была доведена до 260 л.с при 6000 об/мин, крутящий момент 309 при 3000 об/мин. В том же году 4G63T поставили на модель Mitsubishi RVR, для этих целей турбина TD05 уступила место маленькой TD04HL, как результать такой силовой агрегат выдавал 220 — 230 л.с. при 6000 об/мин и крутящий момент 278 -289 Нм при 3000 об/мин.


Самый мощный 4G63 1G устанавливался на третий Эво, он отличался увеличенной до 9 степенью сжатия, новым выпускным коллектором и так называемой турбиной Large TD05 16G6 c большим компрессорным колесом (68 мм против 60 мм у прошлой Small TD05 16G). Этот набор позволил нарастить мощность до 270 л.с. при 6250 об/мин, крутящий момент 309 при 3000 об/мин.

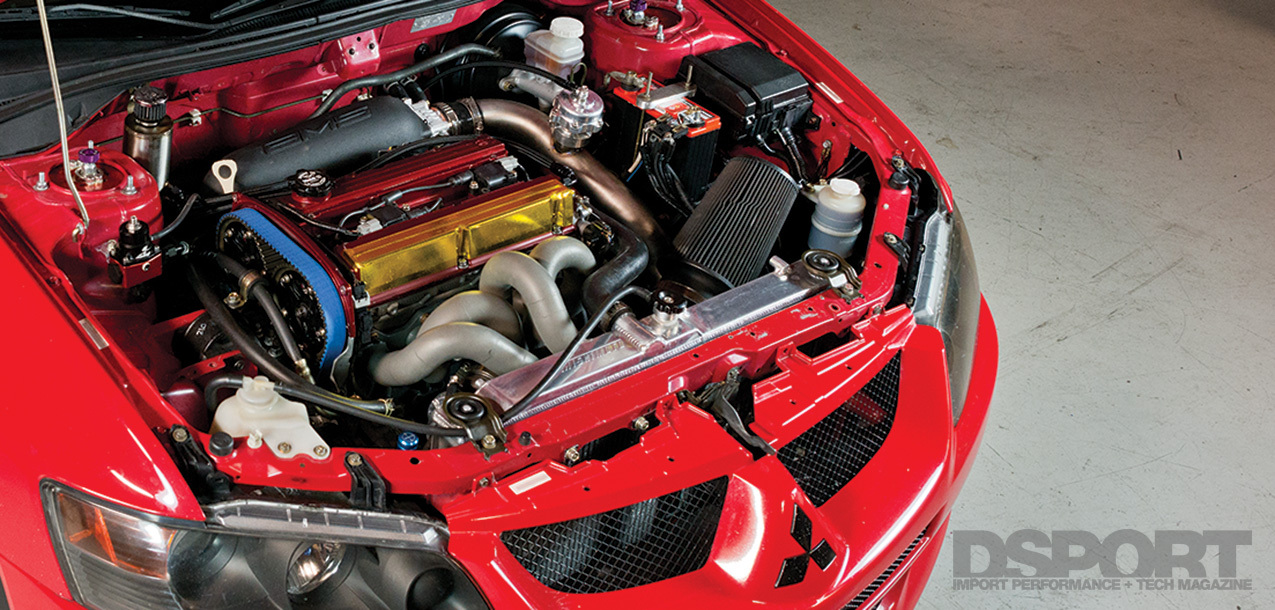

Как видно на фото, двигатель в основном ставился поперечно, хотя есть и продольные модификации. До 3 поколения эвиков мотор стоял справа, а коробка была слева, затем для улучшения развесовки их поменяли местами.

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

Вторая генерация 4G63T разрабатывалась для установки на правую сторону автомобиля и от 1 Gen. отличается меньшим впускным ресивером, уменьшенной до 52 мм дроссельной заслонкой, уменьшенными каналами в ГБЦ, форсунки 450 сс на всех версиях, легкими поршнями и сниженной до 8.8 степенью сжатия, более спортивными распредвалами (фаза 260/252, подъем 10.0/9.5), металлической прокладкой ГБЦ, измененным выпускным коллектором, турбина TH05H 16G заменена на твинскрольную TD05HR-16G6-9T и давление наддува увеличено до 0.9 бар. Все эти доработки дали возможность снять 280 л.с. при 6500 об/мин и крутящий момент 353 Нм при 3000. Таким мотором комплектовался Lancer Evo IV.


С выходом пятого Эвика, 4G63T получил чуть увеличенную twin scroll турбину TD05HR-16G6-10.5T (TD05HRA-16G6-10.5T для RS версий), более производительные форсунки (560 сс), доработанные распределительные валы, что позволило оставить мощность на прежнем уровне, а крутящий момент поднять до 373 Нм при 3000 об/мин.


В 1999 году свет увидел Lancer Evo VI, двигатель остался прежним, несколько доработано охлаждение. Позже Эво 6 был доработан и результат получил название Evolution 6 Tommi Makinen Edition, либо по-простому Evo 6.5. Двигатель этого автомобиля получил турбину TD05RA-15GK2-10.5T, RS версии ездили на старой TD05HRA-16G6-10.5T, были облегчены поршни и увеличен интеркулер. Мощность такого 4G63 равнялась 280 л.с. при 6500 об/мин, крутящий момент 373 при 2750 об/мин.

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

Куда ставился? Двигатель был довольно популярным и был установлен на 3, возможно, самых известных спортивных автомобилях Mitsubishi 90-х:
Mitsubishi Lancer Evolution (поколения 1-9)
Mitsubishi Eclipse 1G/2G (и американские версии Pymouth Laser/Eagle Talon)
Mitsubishi Galant VR-4
А также на RVR и некоторые другие. Также двигатель производился по лицензии Huyndai и имел название G4JP. Ставился на Sonata, Santa Fe, Trajet и Kia Optima.

А вот и Mitsubishi Eclipse 2G, возможно известный вам по фильму Форсаж, где в начале на ней раскатывает главный герой. А также по игре NFS: Underground

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

И Galant VR4

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

Плюсы и минусы.

В плюсах, как и у всех легендарных моторах огромный потенциал и живучесть. Известны драговые болиды едущие квотер около 6 секунд на этом двигателе. А также эклипс развивающий 1000 л.с. (видео ниже).

В минусах у нас самая известная проблема 4G63T - crankwalk у 2 поколения моторов (7-болт). Это означает продольный люфт коленвала, из-за которой ломается датчик положения этого самого коленвала. Причем, самое интересное, так сообщество и не пришло к единому мнению из-за чего это. Самое интересное - 1 поколение такому массово не подвержено. Возможно дело в более узких шейках коленвала. (DSM на картинке означает Diamond Star Motors, то есть объединенное предприятие Chrysler - Mitsubishi. В числе их моделей как раз Eclipse)

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

Тюнинг двигателя.
О тюнинге данного движка можно писать очень долго. Есть целые комплекты, куча разных строкер китов и так далее. В целом сток-поршневая эво выдерживает до 500 л.с. Турбину советуют ставить FP GREEN с выпускным коллектором FP. Потенциал турбины до 540 лошадиных сил. Из "злых" валов порекомендую Kelford 272/272. При испытаниях они показали себя лучше всего. Форсунки следует подбирать по формулам. Топливный насос при минимальном тюнинге ставят Walbro 255, дальше по ситуации, есть те, кто ставят Denso от Supra.

Выпускной тракт лучше ставить 76 мм. Также при увеличении сил более 500 л.с. требуется перейти на ковку, например Manley, а также пересобрать ГБЦ на различном афтермаркете. Впускной коллектор до 400 л.с. (или даже меньше) используют Cyclone с изменяемой длиной раннеров - дальше афтермаркет. Известны люди изготовившие себе впускной коллектор с многодроссельным впуском.

Если развлекаться по полной, то можно поставить комплект сухого картера от Magnus Motorsports. Для движка выпускается AEM EMS Series 2 с функцией plug-n-play, то есть подключил и поехал, довольно удобный комп для настройки.

Легендарные японские моторы. Часть III Длиннопост, Lancer Evolution, Galant VR-4, Mitsubishi Eclipse, 4g63t, Видео

Вывод. Отличный представитель простых и надежных 4-х цилиндровых двигателей, к тому же с огромным потенциалом. Пользуется популярностью у тюнеров по всему миру по причине своей доступности. Жаль, но его время уходит, так как закончилась эра Эво, причем еще даже до того, как была выпущена 10 версия. Но легенда останется легендой и еще будет создано множество шедевров с этим двигателем.
