Кухонная доска за 150к. Замена стекла на Samsung Tab S8 Ultra⁠⁠

Сегодня я расскажу как я менял стекло на самом огромном планшете, за нереальные деньги и по самой незначительной для этого причине. Samsung Tab S8 Ultra.

До этого я уже делал пост, где переклеивал Tab S7 Plus, который я считал на тот момент самым большим планшетом. Но компания Сам Себе Сунг сказала: "Подержи-ка мое пиво", и выкатила Tab S8 Ultra с диагональю на 2 дюйма больше (для презирающих американские системы счисления это 5см дополнительной диагонали экрана). А учитывая что 12 дюймовый Tab S7 plus еле залез у меня в вакуумный пресс, то представьте как я офигел с 15 дюймовым Tab S8 Ultra)

Причем в этот день телефонов на переклейку принесли целую гору (как и в любой другой день), и я начал переклеивать его в 19:00 после рабочего дня, а закончил уже в час ночи. Но за большое количество вечно деревянных славянских рупий и 6 часов убить не жалко)

А вот и виновник пьянки. Корейская капуста S8 Ультра.

Огромная 15 дюймовая дура. А с клавиатурой вообще выглядит как целый ноутбук с монобровью. Да, теперь и у самсунгов монобровь, смиритесь с этим)

Стекло на этом планшете полностью целое, но есть одно но:

Царапина в верхней части экрана.

Да, клиент решил менять стекло из за царапины)

Стоимость нового планшета почти 150к. Мне кажется крыло от самолета стоит меньше.

А стоимость дисплея на али 55к. Угадайте при таком раскладе сколько выйдет заменить стекло на таком экране? Правильно 30к)

Понятия не имею почему клиент решил именно менять стекло, а не наклеить защитку за сотку с гелем, который бы эту царапину скрыл. Но мне платят не за советы, а за работу. За нее и возьмемся)

Для начала кидаем планшет на сепаратор, разогреваем его до 100 градусов добавляем масла и соли по вкусу и вытягиваем влагозащитную проклейку по периметру.

И если после такого экран на Tab S7 plus просто вывалился из корпуса, то Ультра решила что ей и в корпусе вполне себе хорошо. Я час пытался выклеить его из рамы и ломал голову почему я не могу открыть планшет стекло на котором, как я думал, уже ничем не держится. Но все оказалось намного интереснее.

Саму матрицу теперь приклеили на целых 5 проклеек! (все черные прямоугольники на фото)

На S7 Plus не было ни одной и экран в середине щелкал и прогибался, видимо самсунг учла этот опыт и добавила 5 проклеек чтобы модуль точно не вывалился и не щелкал)

А теперь самое сложное - срезка стекла.

На тот же сепаратор присасываем дисплей и заводим струну между стеклом и матрицей. А резать такую дуру это не просто долго. Я думаю Хатико столько хозяина не ждал, сколько я этот планшет резал)

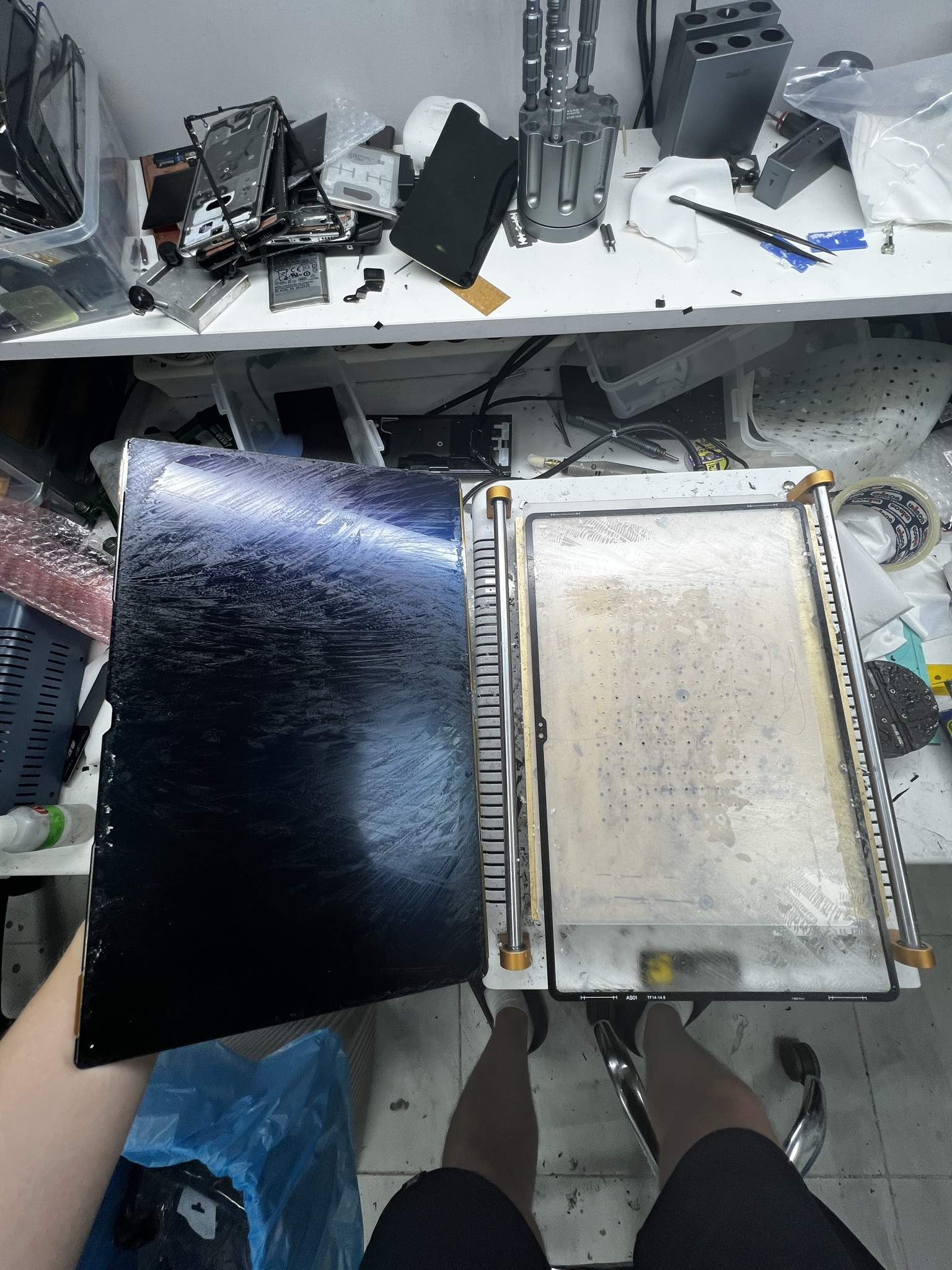

Вот результат через полчаса срезки. Даже до половины не дошел)

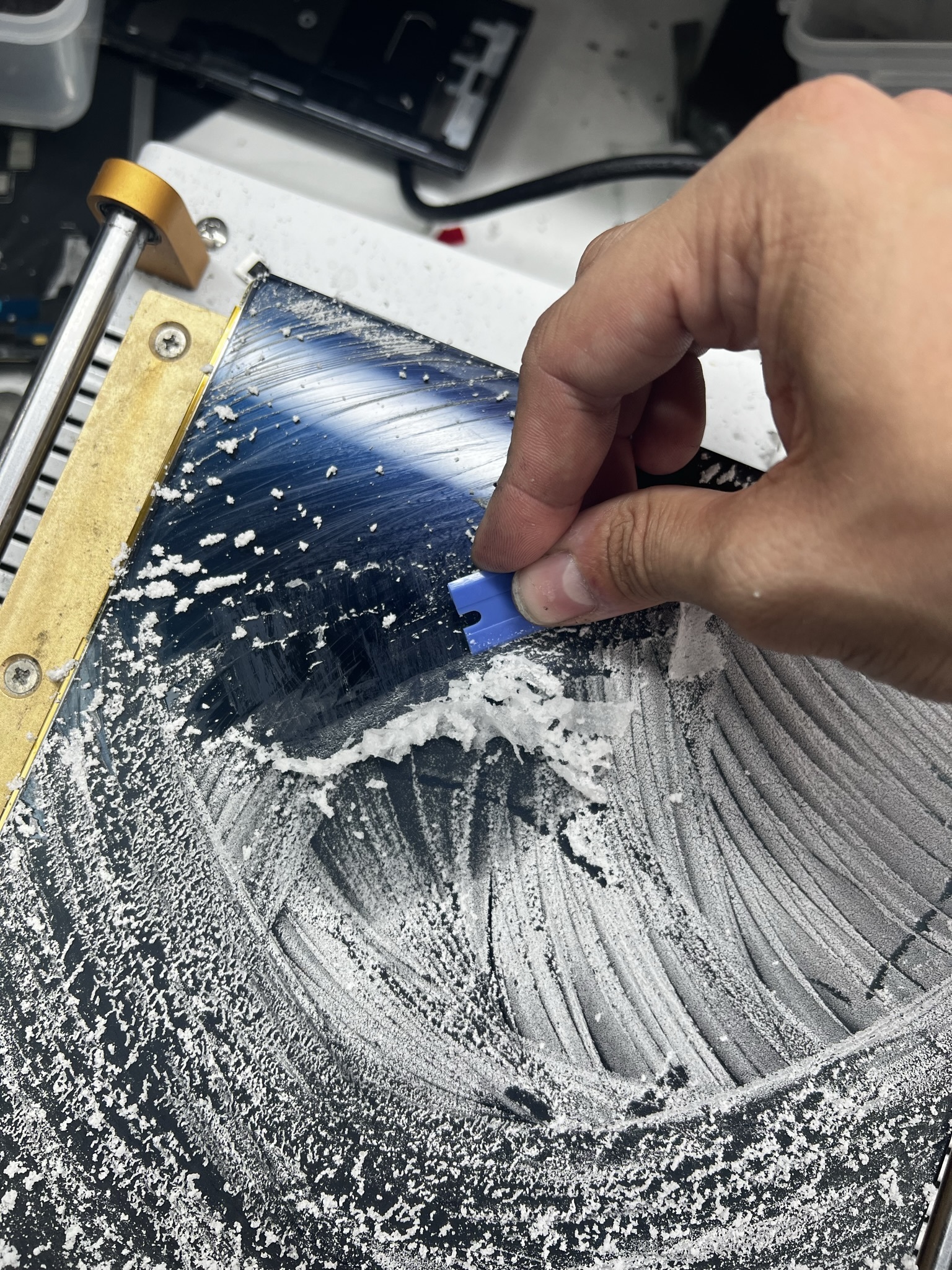

Спустя час стекло отваливается от матрицы, а это значит пора приступать к самому ненавистному мной этапу. Оттереть весь этот каменный клей.

А оттирается он исключительно бензином и пластиковым скребком. Тратим на это еще полчаса. Затем ещё полчаса отмываем руки, которые будут по локоть в этом клее)

И вуаля, вот вам и голая нереально тонкая AMOLED матрица без стекла. Проверяем что все работает)

Затем достаем новое стекло для замены.

Стекло сразу с оптической пленкой для склейки, осталось только снять защитный слой и склеить с матрицей в вакууме.

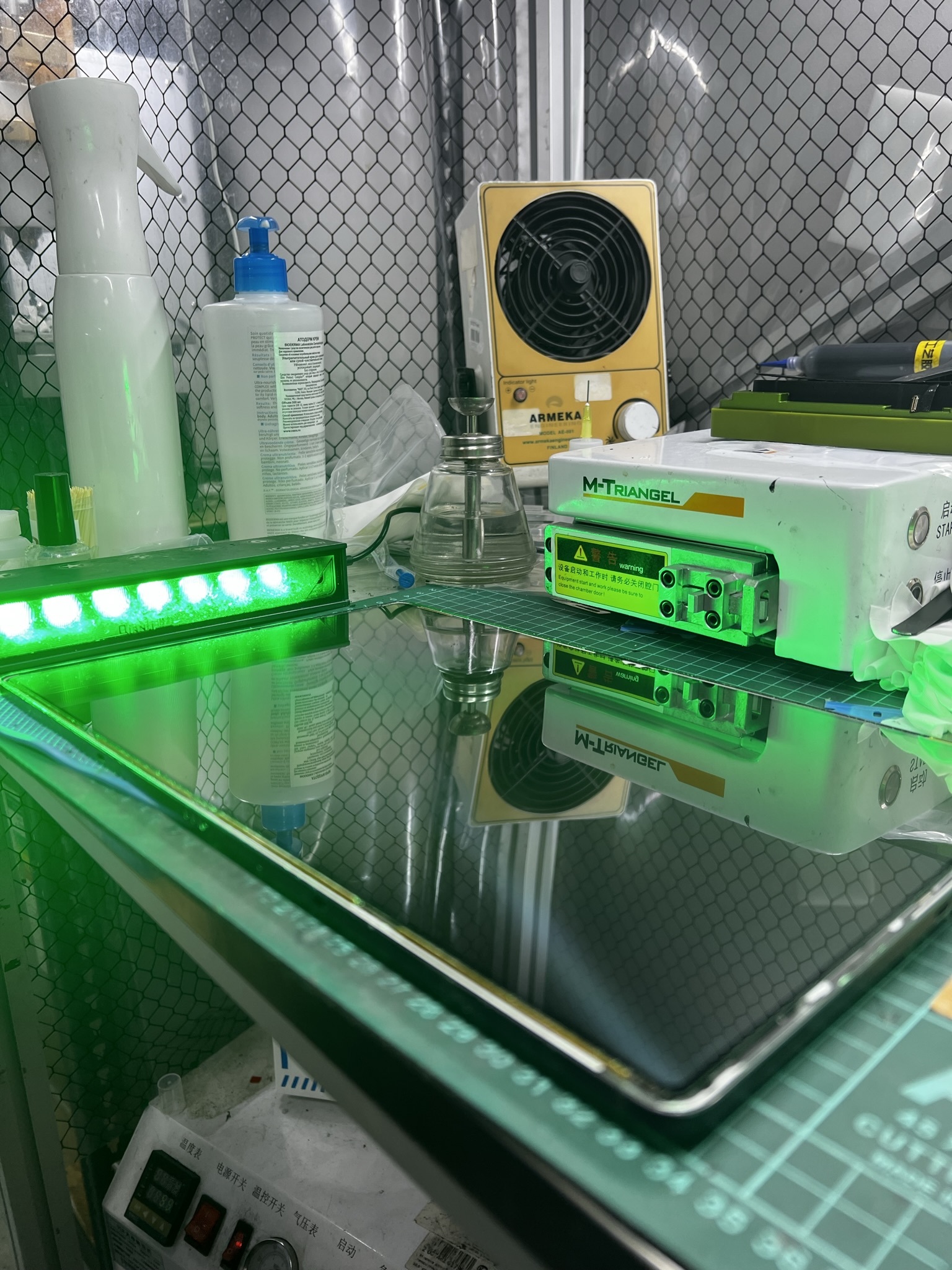

Чистим матрицу до зеркального блеска.

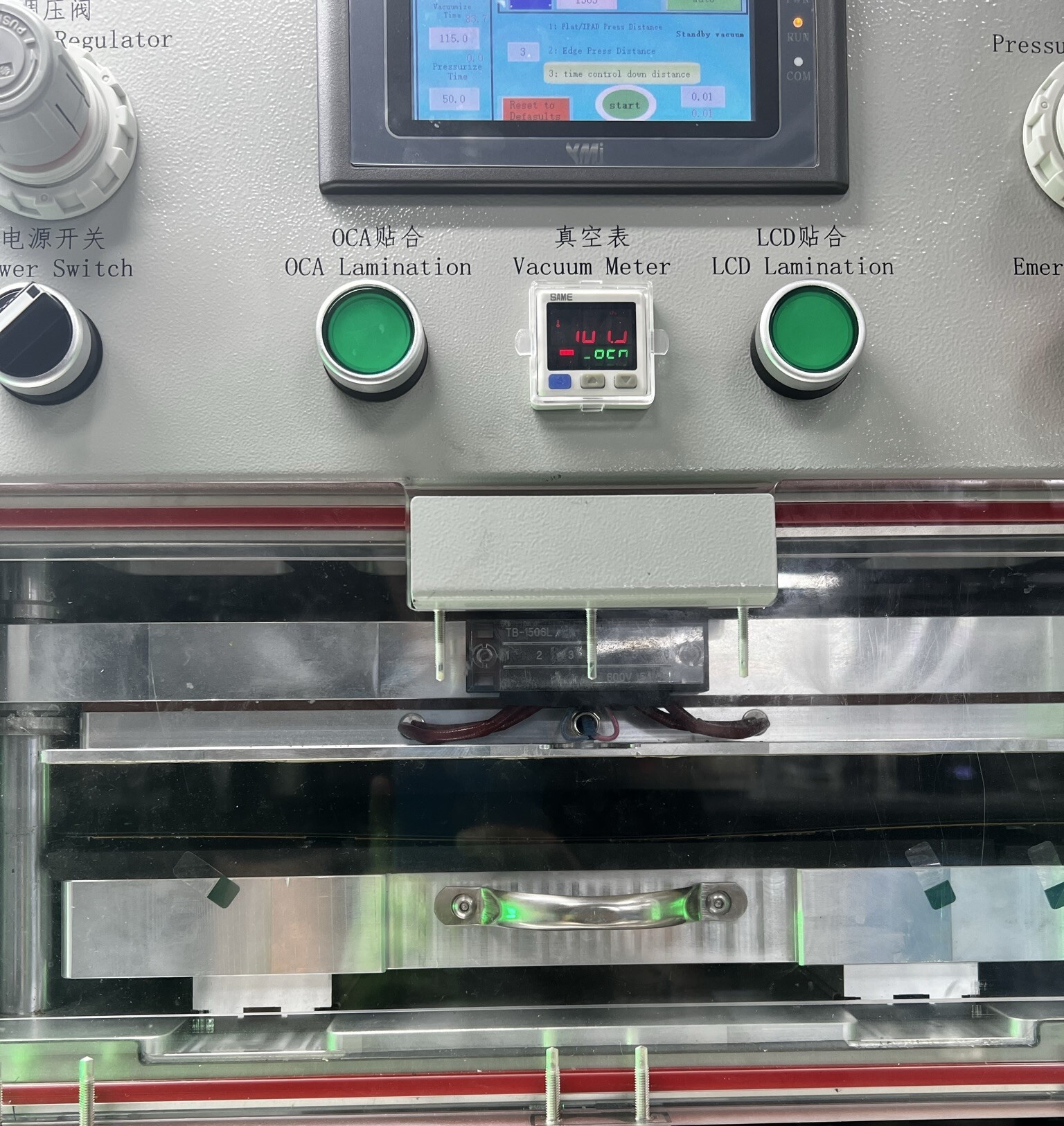

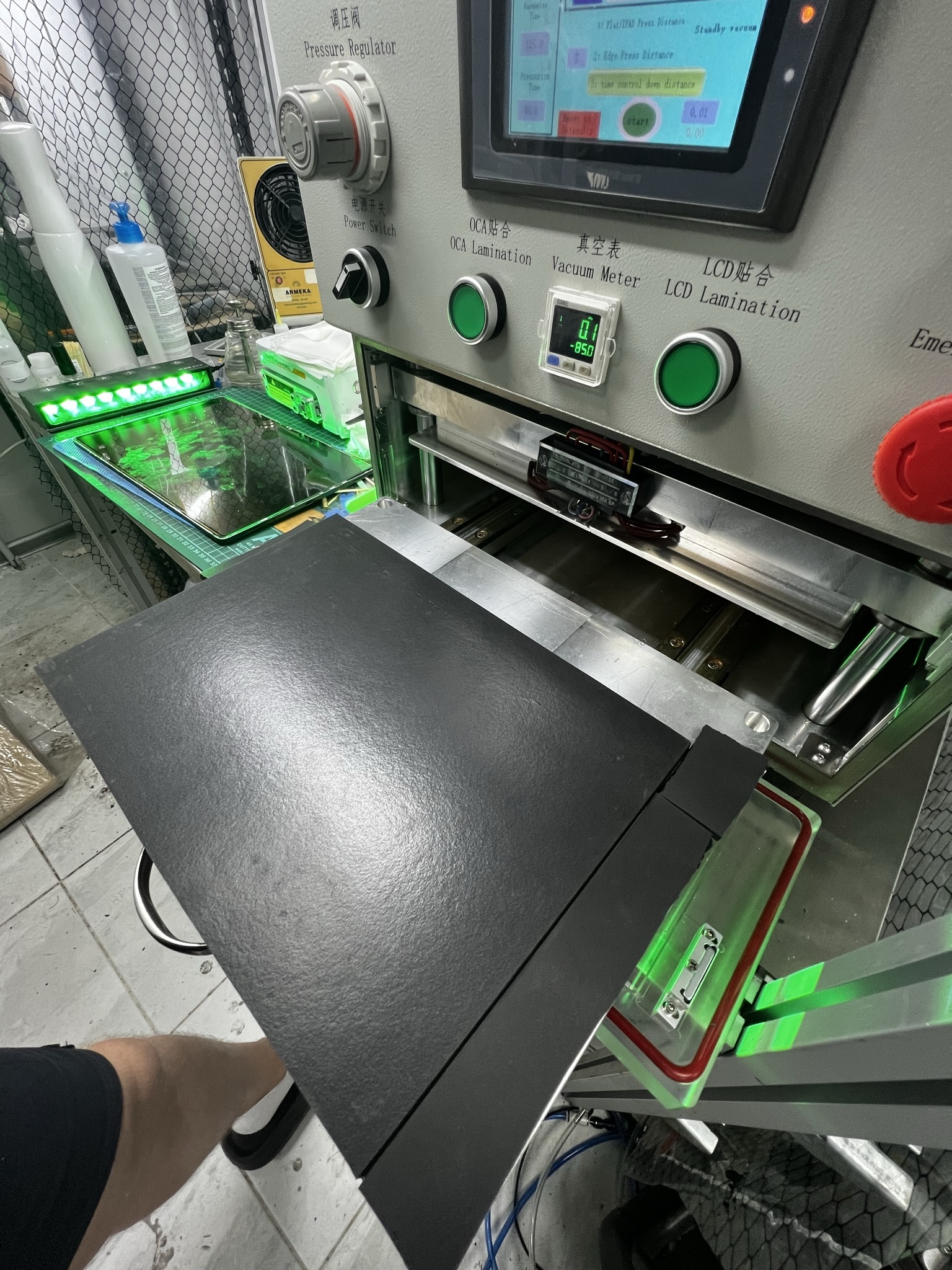

И склеиваем с новым стеклом в вакуумном прессе.

Дисплей еле в него поместился. Пресс рассчитан на 13 дюймов, а я в него запихнул 15)

Обычного ковра для пресса не хватило по размеру, пришлось добавлять ковер по кускам)

Затем давим модуль в вакууме на 2 атмосферы. Токую матрицу сворачивает в бараний рог в вакууме)

Достаем из пресса и....

И ПОЛУЧАЕМ ВЕСЬ ДИСПЛЕЙ В ВОЛОСАХ ПОД СТЕКЛОМ, потому что пленка на стекло похоже клеилась жопорукими китайцами после стрижки собак, попутно вытряхивая рядом бак от пылесоса и дисплей теперь придется резать и переклеивать все заново, а время уже почти полночь)

Выбора другого нет. Опять целый час срезаю стекло.

Затем ещё полчаса трачу на чистку. И на этот раз клею пленку сам. Кидаю опять в пресс и получаю идеальный модуль без волос и пыли. Потому что мои руки походу надежнее китайских клешней)

Удаляю оставшиеся пузыри в барокамере, в которую он тоже еле поместился. Она рассчитана на 14 дюймов, а я в нее запихнул 15)

И достаем готовый дисплей с новым стеклом)

Наносим по периметру корпуса двухсторонний скотч, смазав перед этим всё праймером для усиления клеевого слоя.

И получаем планшет как будто из магазина)

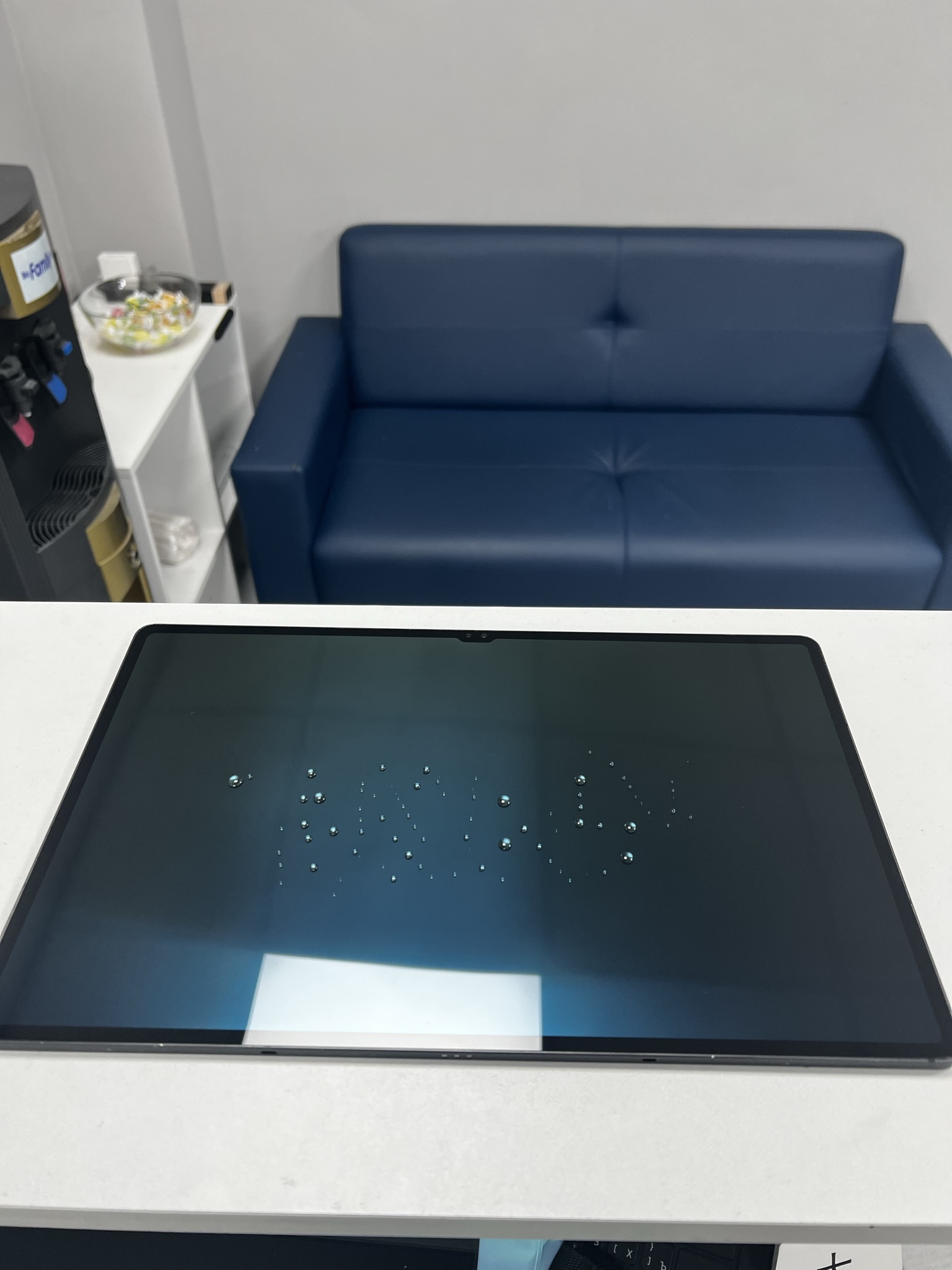

Ну и естественно про олеофоб не забудем, куда без него)

Планшет готов, время на часах уже 00:59. Пора собираться домой, пельмени из морозилки сами себя не съедят)

Выдаем корейский полуноутбук обратно любителю телевизоров и обмениваем его на деньги

По цене вышло 30000р

Отправить мне вашего потерпевшего можно Сдеком.

Всем удачных ремонтов.
