Калитка в секционные ворота своими руками
Настал момент, когда понял, что калитка в секционные ворота необходима. Позвонил установщикам ворот, на предмет врезки калитки в готовые ворота. Отказываются, практически все. А те, что согласны, цену за все, называют в районе 100 тыс., и не всегда значит, что это ниже. Поковырял я. ру, выяснил, что только комплект на калитку стоит 45 тыс. и выше. С такой ценой глаза загорелись и желание делать калитку усилилось. Когда я понял, что придется врезать калитку самостоятельно, поискал инфу о том, как это делать. Ничего толком не нашлось. Пару видосиков и все. Поэтому делаю такой подробный отчет. Когда я делал мансарду над гаражом, пришлось опустить потолок и подрезать ворота по высоте. Одна секция получилась лишняя. Таким образом ворота облегчил.
Её пришлось пустить на изготовление баскетбольного щита детям.
За одно, сделал ремонт в гараже, стены покрасил. И ворота пришлось покрасить тоже. Они были коричневые. Не мой цвет.
Нашел контору- торгуют комплектами для установки калитки, а так же можно купить в разнобой, то что необходимо. Т. к. Леруа у нас в городе закрылся, алюминиевый профиль подобрать, особо негде. Да и не сильно хочется мудрить, при условии, что профиль "Ц" или "стульчик" как его называют, есть в продаже. А с ним выглядит все, гораздо культурнее, чем творческий подход. Профиль продается длинной 6.5 м. Исходя из размеров калитки 800Х1800, заказал порезку профиля, что бы проще было пересылать, и оплатил заказ. А это "П" профиль, "Ц" профиль и навесы на секции для ворот в количестве 9 штук. Навешивать калитку буду на навесы для обычных дверей. Выбрал на подшипниках, черного цвета.
Замок врезной у меня был какой то старый. Ручку купил. Нужно еще — кровельный шуруп с головой на 8,6Х25 - 36штук. Сотню заклепок 4.8х10. Оконные саморезы пятьдесят штук на 3.2Х25. Обрезной камень 1мм, пилки для лобзика по металлу, длинной более чем 70 мм, есть такие "для сэндвич панелей". Разметка. Мне пришлось ворота в начале выставить по уровню. Там где предполагается калитка, на этих секциях, прикручиваю навесы. Шесть штук на калитку и три рядом с проемом. От края отступаю 45 мм, что бы "П" профиль стал.
Калитка приподнята на 200 от уровня пола/плитки. Надо жесткость оставить на воротах и от снега поднять. Высота 1750мм. От пола получается 1950. Практически стандартный проем. Перед тем как выпилить проем, надо застопорить ворота, что бы не взмыли вверх после извлечения калитки. Режу и вытаскиваю калитку.

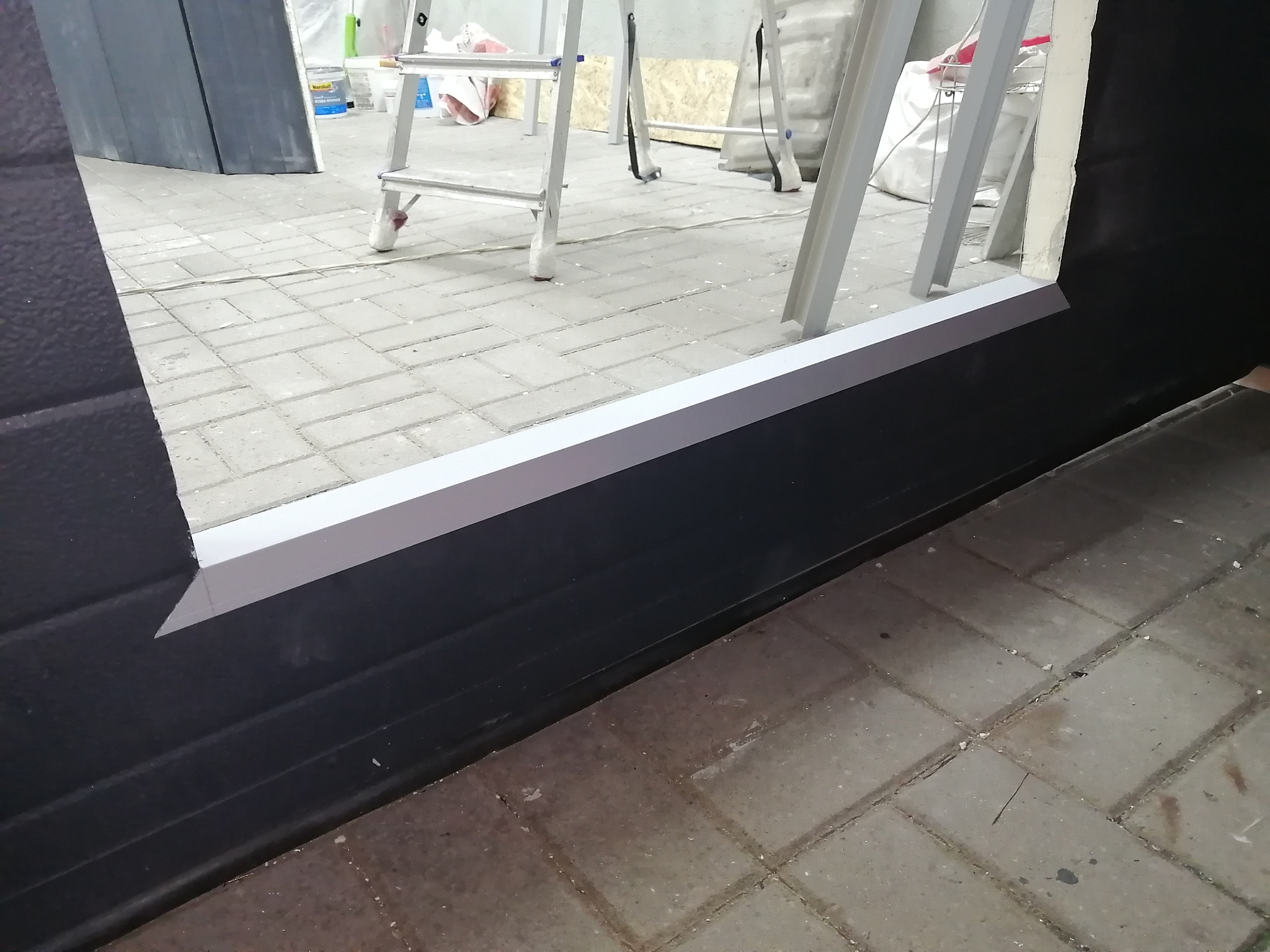

Начинаю зашивать проем в воротах профилем. Первый "П" профиль внизу. Подрезаю край с учетом стыковки со следующими профилями и аккуратно, резиновым молотком, насаживаю его на свое место.
К этому моменту раскладка, где и какой профиль ставить, должна уже быть. Что бы деменции не было — держу в голове. Внизу "П" профиль, что бы ногами не цеплять. С права, где замок, там "П" профиль. Вверху "Ц" и с лева он же. С левой стороны будут петли. В идеале, конечно ставить везде "Ц", на проеме и калитке, кроме нижней части проема и калитки, где петли/навесы. Вот как оба профиля примыкают между собой.
Учитывая, что я был ограничен в выборе длинны (продажа профиля только 6.5. м) пришлось в месте, где замок в проеме ставить "П". Там притвор не двойной получился. Ну, по фото все видно дальше.
Нижний профиль не приклепываю, Ставлю вертикальный "Ц" профиль от петель. Каждый раз замеряю от низа стыка обеих профилей, и до точки перелома секции. Режу в размер под 90 градусов.
После того, как закончил левую сторону, ставлю "Ц" профиль на верх проема.
"П" профиль на правую сторону, где замок. Профиль плотно одевается на секции ворот. Пока собираю без заклепок.
Несколько раз прогнал ворота вверх и вниз. Ничего негативного не заметил. Между стыками профилей, зазор можно не делать.
Теперь можно клепать. Сверлом на 4.8 сверлю отверстия. Заклепки ставлю к краю профиля. Стараюсь попасть в места усиления секций. Там где двойной металл.
Пока по две заклепки на профиль. Окончательно заклепаю, когда калитку поставлю. Калитка. Калитку надо обрезать по периметру. По высоте, верхнюю секцию и нижнюю обрезаю на 15мм обе. "Ц" профиль обрезаю под 45 градусов. И ставлю, с помощью резинового молотка на сторону, где замок.
Когда крепил навесы на секции, сразу учел, что обрезать по ширине буду со стороны, где петли. Отступил от края больше, чем с другой стороны. Отрезаю 20мм.
Когда понятен порядок действий, с калиткой уже все идет проще. Ставлю "П" профиль со стороны навесов. Клепаю ближе к краю профиля. Там будет примыкание "Ц" и "П" профиля. Важно, что бы "Ц" профиль своей полкой не лег на заклепку, тогда будет плохой притвор.

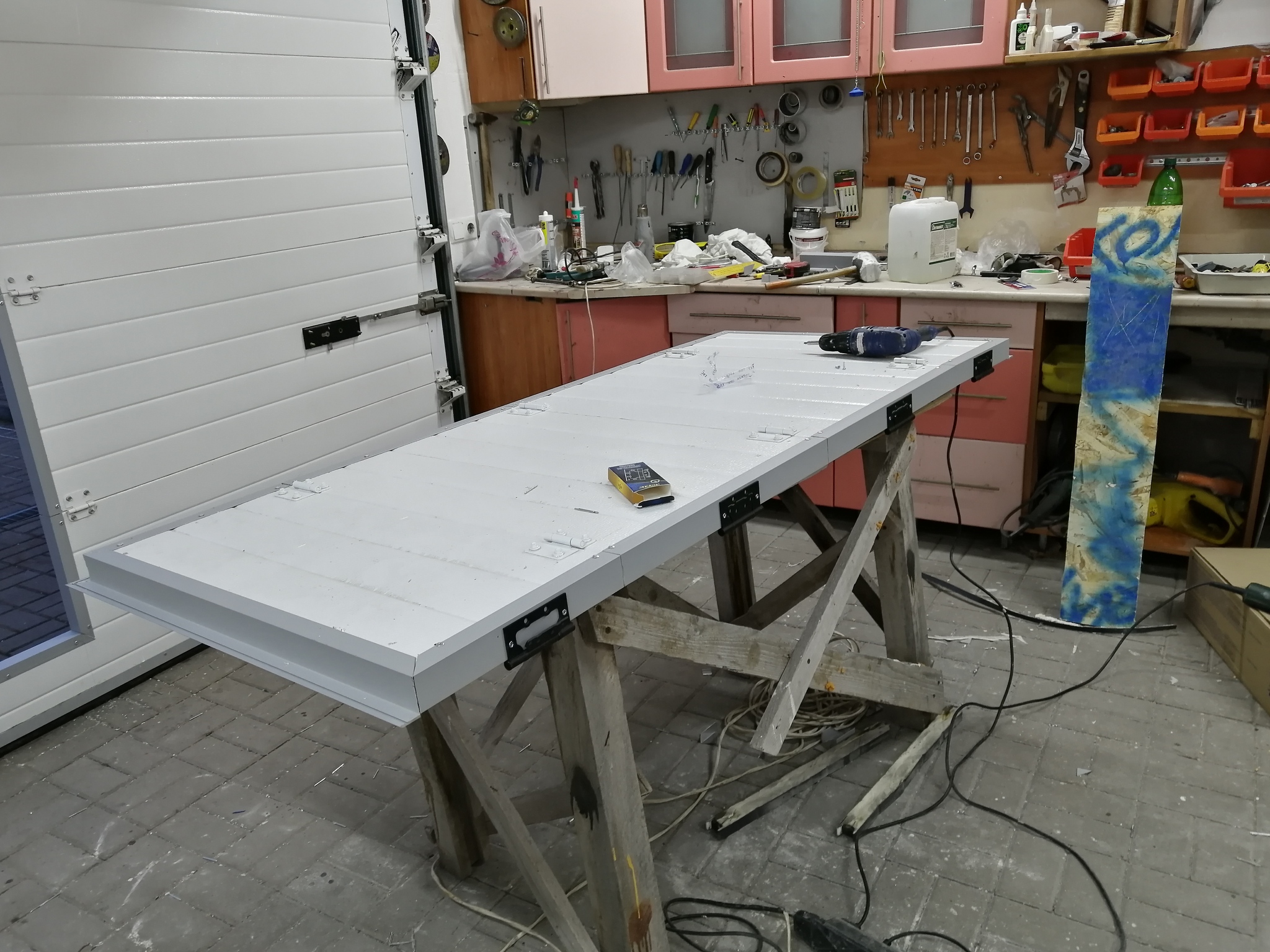

Калитка готова.

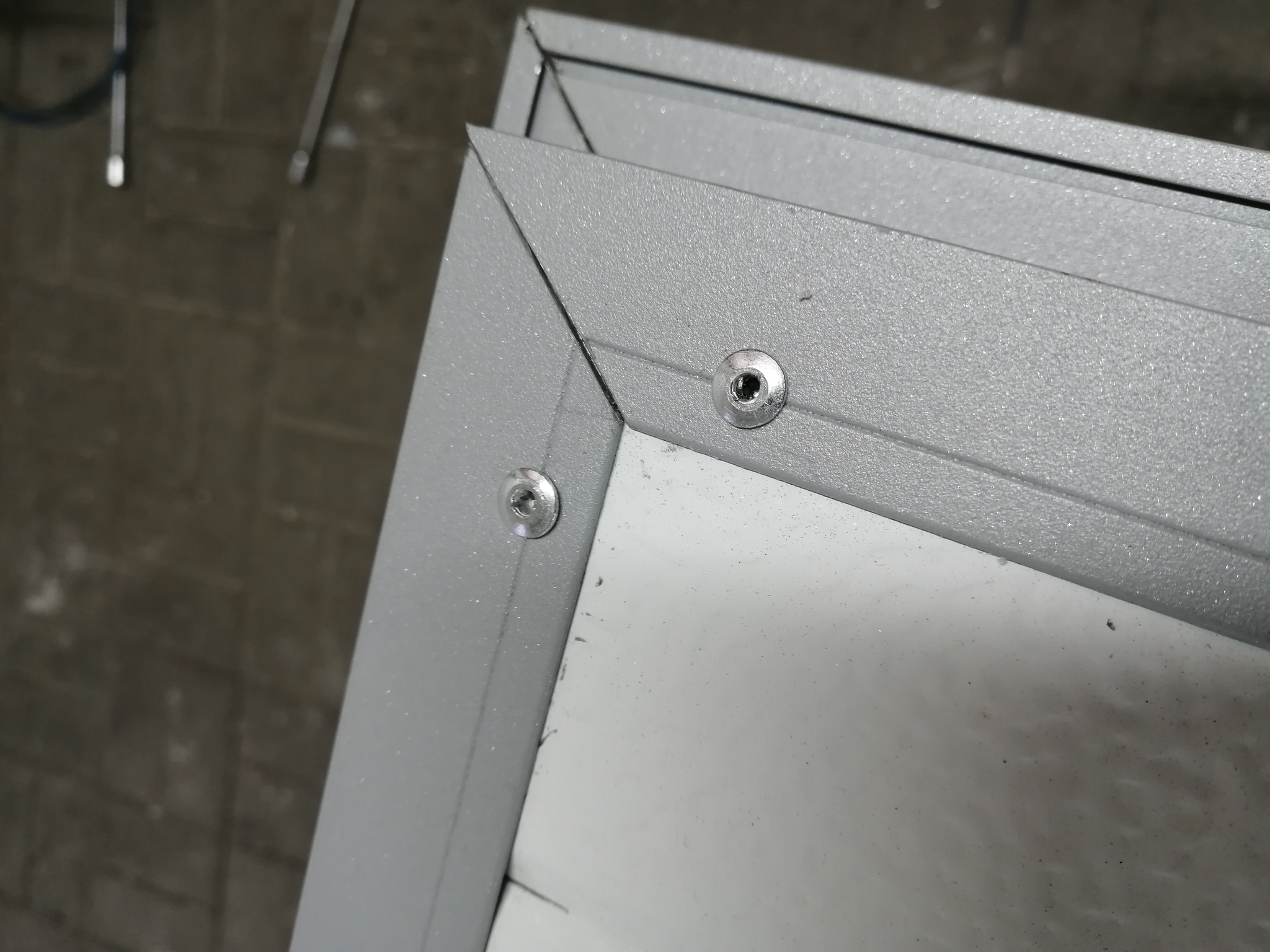

Углы под 45 град.
Навес к профилю калитки креплю на пару саморезов для начала.
Навешиваю ворота в свой проем.
Вот, кстати, почему заклепки нужно ставить максимально близко к раю профиля.
Вожделенный момент.
Заклепал по периметру проем и калитку. На секции целые по четыре заклепки, на короткие по 3. Нижний профиль проема на 5. Петли на калитке прикрутил на саморезы. Ставлю замок. Из всей этой истории, больше всего мне нравится ручка. Тяжелая, прочная, надежная. Механизм поворота ручки на двух пружинах. Замок от наружной двери с защелкой. Врезается стандартно.
Готово.
Бюджет мероприятия тысяч 17. Два дня не спешной работы.
Осталось доводчик двери установить и датчик включения света изнутри. Это уже опция. Оплатил, уже в пути.
