Как я объектив целый год ремонтировал. Часть 2⁠⁠

Ремонт объектива Nikon 28-70 2.8D AF-S.
Начало тут: Как я объектив целый год ремонтировал. Часть 1

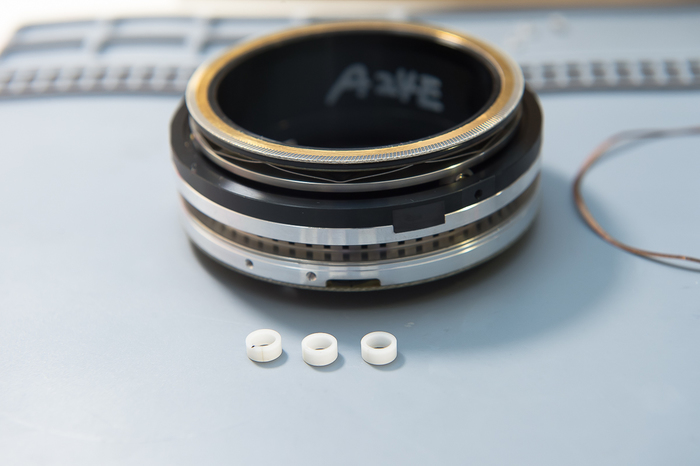

Продолжим. Мотор собрал на новых втулках, старые от возраста потрескались. Он и на старых работал, но недолго бы это продолжалось.

Мотор сидит на таких же роликах, катается на внутренней направляющей.

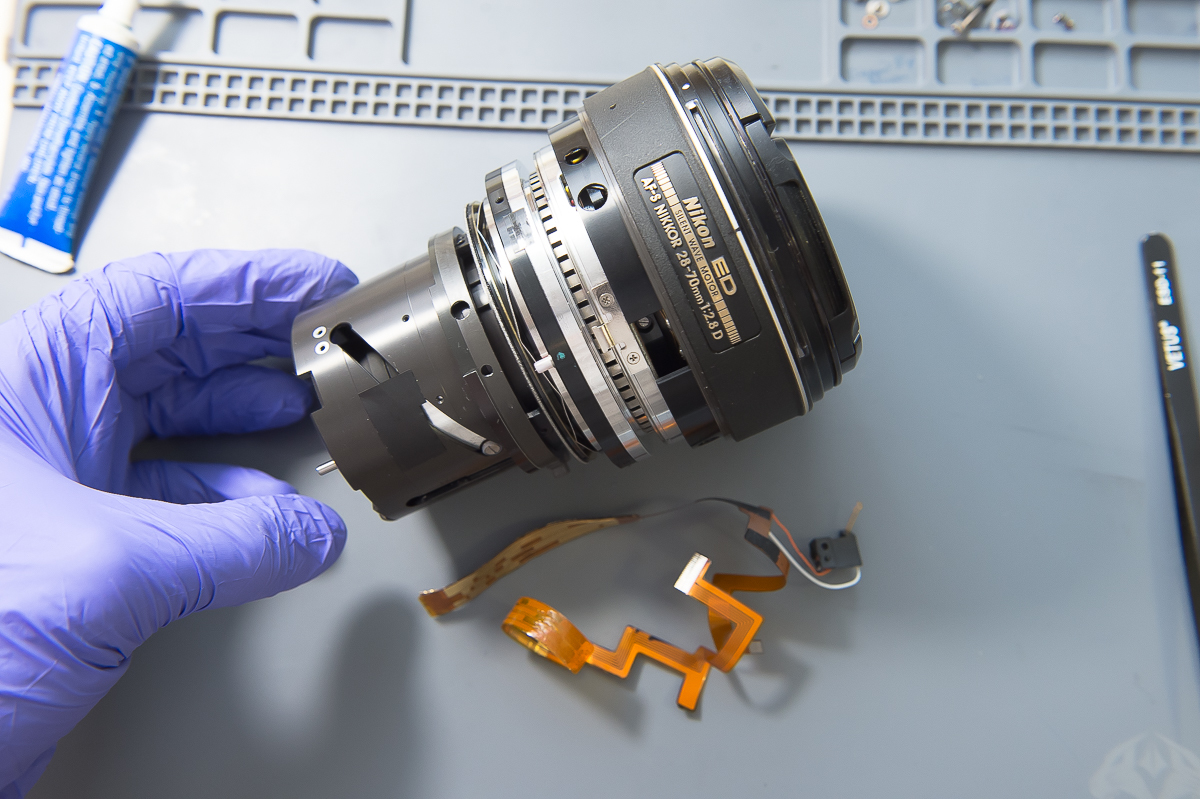

Шлейфы. Клеятся через медную полоску для жесткости, эдакий сэндвич.

Это вилка фокусировочный линзы, соединяет линзу и мотор.

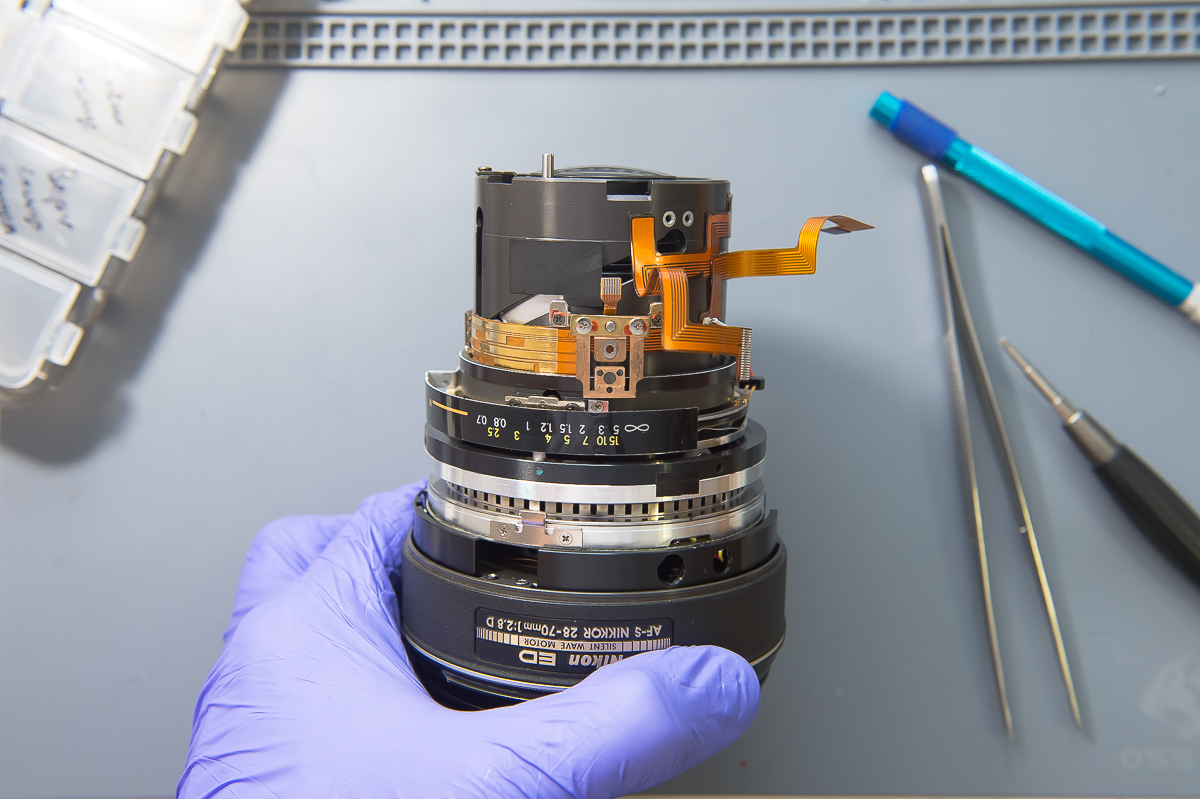

Накидывается по очереди весь обвес для работы электроники.

Особенность конструкции позволяет собрать его без внешнего корпуса для проверки работоспособности и настройки датчика автофокуса, но заработало всё с первого раза чему я конечно же рад.

Мотор крутит, при чем крутит тихо. После снятия крышки автофокус прогнал туда-сюда т.к. не установлен энкодер на положение зума.

Корпус отмыл, всё пересмазал.

Энкодер зума, положение его регулируется по крайнему положению.

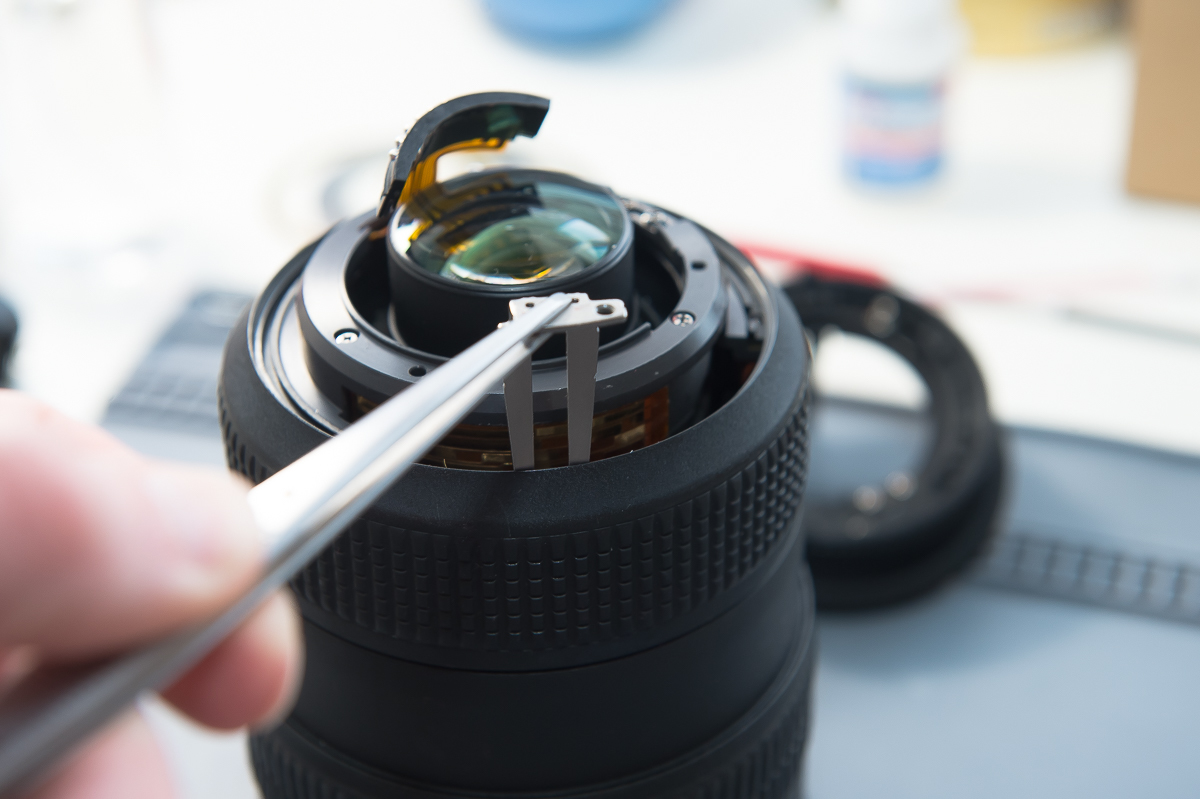

Вот тут очень неудобный момент. Правильно будет в начале собрать весь корпус, а потом уже вкручивать линзы. Чтобы вставить поводок диафрагмы нужно повозится, ответная часть на пружинке в сжатом состоянии. Вот сейчас пошло будет: нужно раздвинуть и вставить) всё в слепую.

Ремонт занял ровно год. Я конечно ленился и отчаивался, но приятно что всё закончилось на хорошей ноте.

Тестовые фото. Объектив очень резкий, картинку дает объемную.

Это в жестком контровом свете.

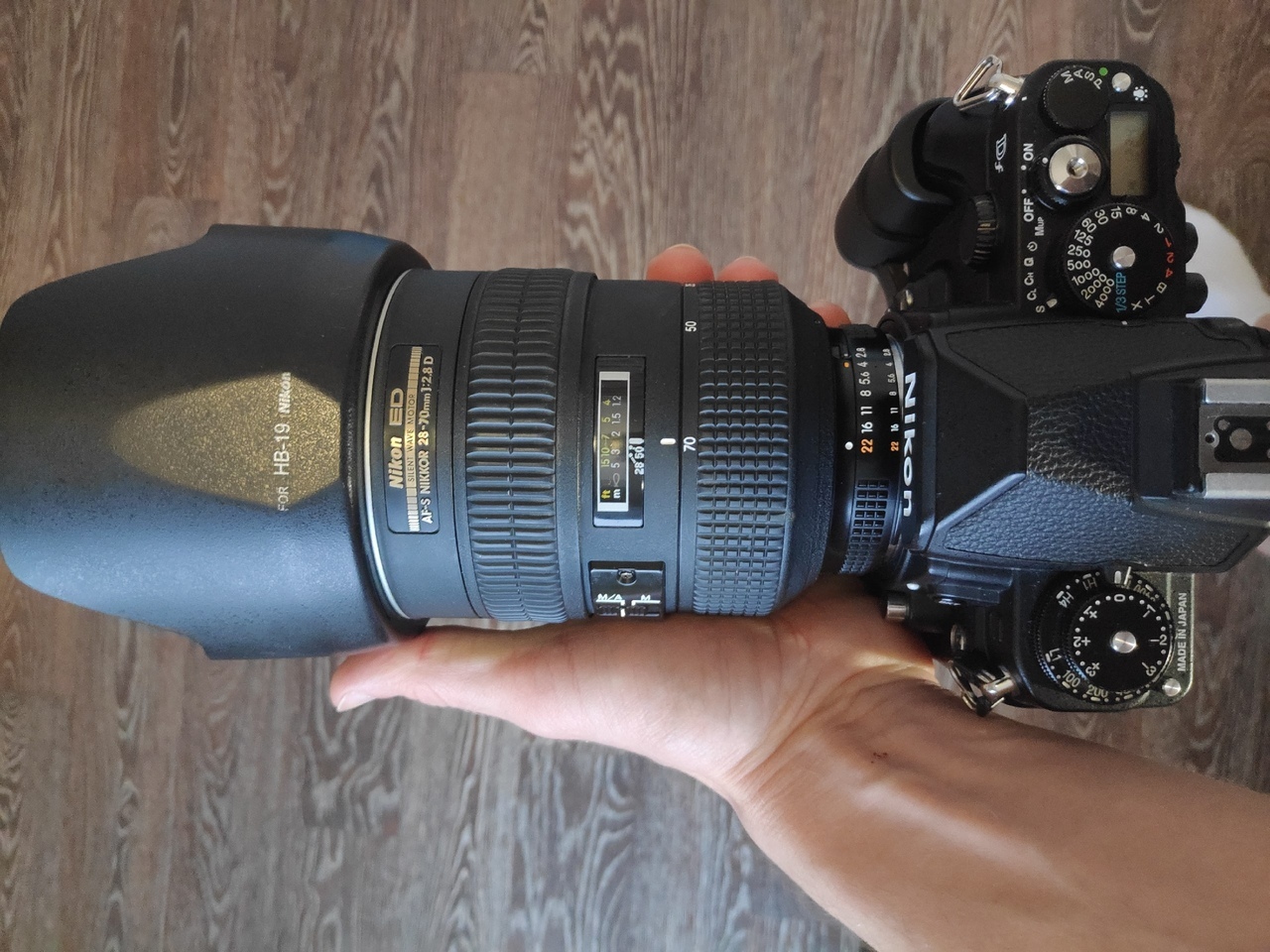

Здоровенный кабачок, в руке лежит очень уверенно и мощно.

Для сравнения габаритов.
Всё мое и винишко в том числе, пойду отмечу замечательный ремонт.
Спасибо за внимание)
