Как вкрутить винт на 10к. Инструкция. iPhone X

Обычно такое начинается тогда, когда человек решает что он мастер и сам в состоянии заменить дисплей.
Загуглив видос в ютубе можно увидеть сотни простых вариантов ремонта начиная от замены дисплея до реболла процессора. Там да, там всё легко, быстро и качественно. А вот обратную сторону всего процесса не показывают, а она то самая интересная)
Данный телефон пришёл ко мне из сервиса, которому я делаю сложные ремонты. Говорит посмотри, ошибка 9 после падения. Память наверное. Ну ага да конечно)
Ошибка 9 на айфоне это общая ошибка дисконекта процесора с пк. А причины разные. Начиная от шлейфа датчика приближения и заканчивая неисправным процессором. Любое оборудование телефона может давать такой сбой и точно сказать причину и стоимость без разборки не получится.

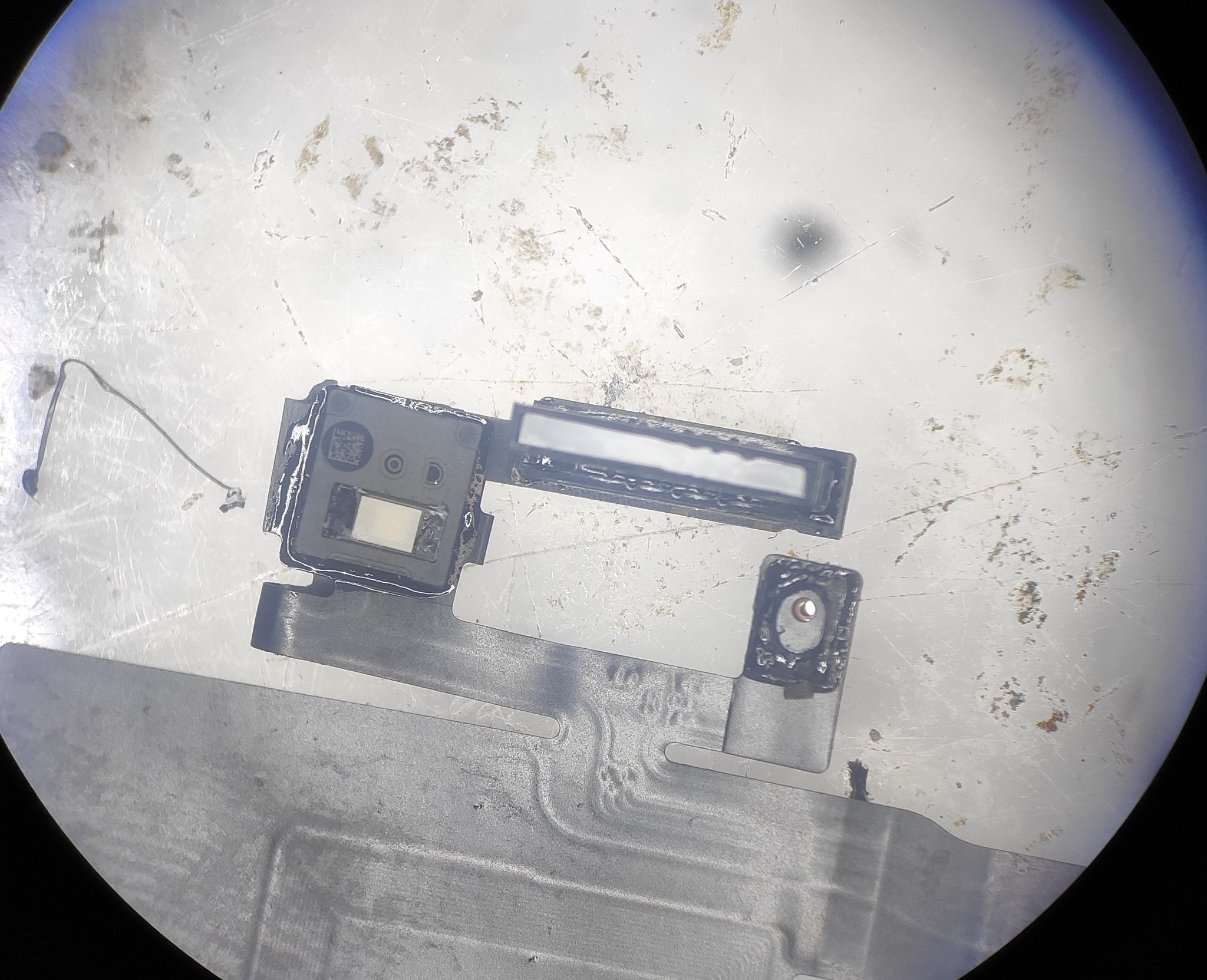

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Самая распространённая ошибка при замене дисплея - вкручен не тот винт не в ту дырку, поэтому раскладывайте их строго в том порядке, как выкручивали и тогда серьезных последствий можно избежать. Так же желательно отключать аккумулятор.

Итак, если Вы решили заменить дисплей на айфоне и что то пошло не так (не включается например), то для этого понадобится:
1. Руки (необязательно)
2. Глаза.
3. Микроскоп (можно лупу х2).
4. Паяльник (можно советский 80Вт).
5. Паяльный фен (можно строительный).
6. Нижний подогрев (можно перевернуть и использовать утюг).
7. Припой.
8. Флюс (можно канифоль или аспирин советский)
9. Отвёртки и молоток.
10. Схема для телефона обязательный пункт.

В принципе этого достаточно для ремонта любой современной техники.
Если всё это дело у Вас завалялось на балконе или в гараже, то можно продолжать.
Ну разобрать не проблема.

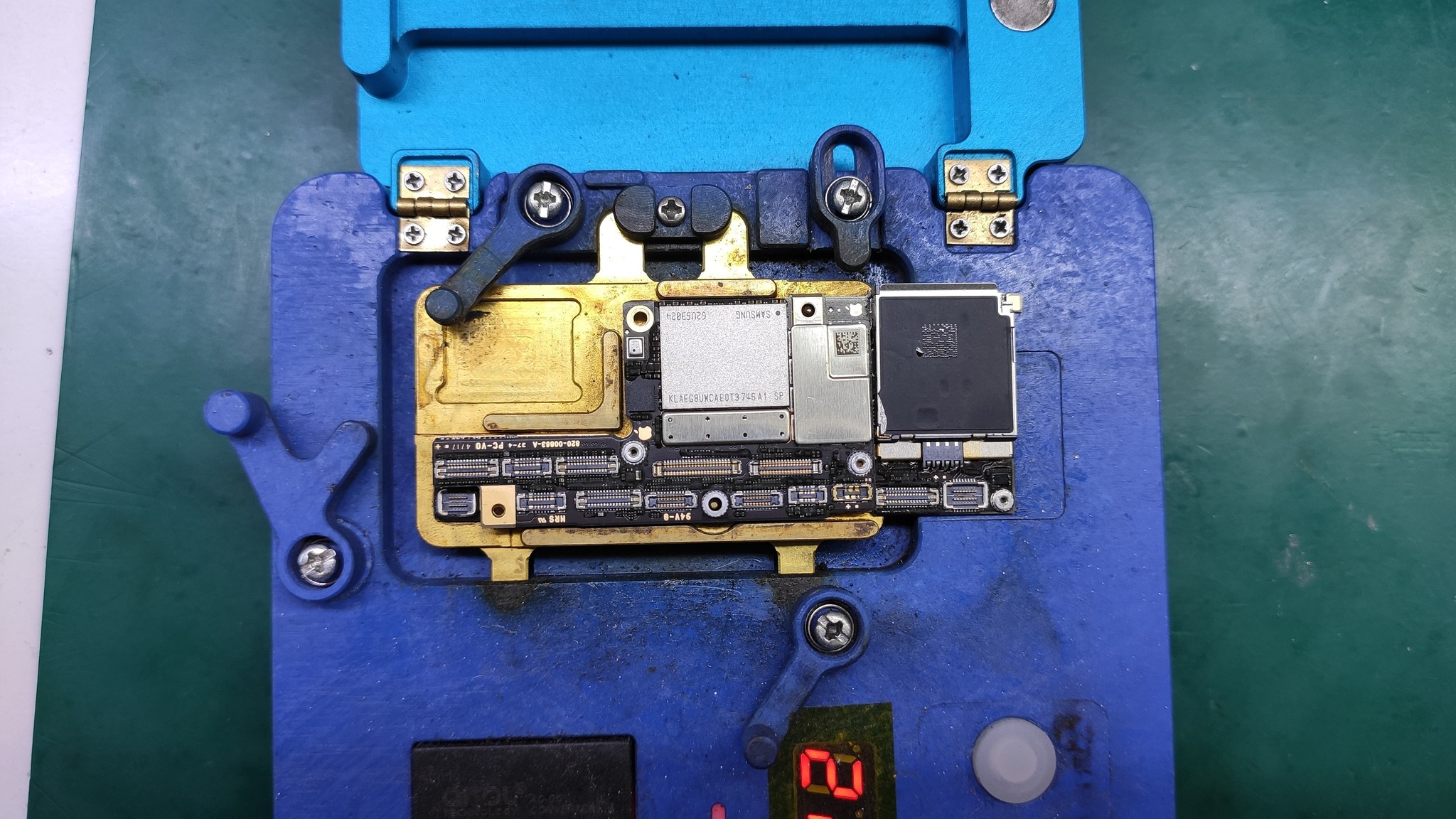

Далее нужно распаять плату на подогреве или утюге:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

При осмотре можно обнаружить вот такие дефекты:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Если немножко поскоблить это место, то можно увидеть небольшую дырку. В плате. Насквозь)

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

А говорят после падения. Нет. Это просто винт всадили не того размера и ещё сверху прокрутили с усилием. Это не тормоза менять на старой шохе, где крутить нужно на все деньги срывая ключи при откручивании. Тут если идёт туго, значит что то не правильно)
Вживую это выглядит так:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

А по схеме вот:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Делать перемычки в 4х слоях не получится из за слишком сложного их расположения, поэтому согласовываю стоимость ремонта на 8 тысяч. На этом моменте можно сэкономить и сделать всё самому.
Понадобится дополнительно плата от такого же айфона.
Покупаете, продолжаете:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Снимаете нанд с пробитой платы и процессор с arb:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Если всё хорошо, то снимаете эти же микросхемы с исправной или заблокированной платы.
Идёте в магазин за трафаретом и реболлите процессор. Тут можно сэкономить и купить просто шарики и по отдельности разложить и припаять на проц. 1000р экономии, но дни потраченного времени)

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Сделали, запаяли. Теперь нужно проверить правильно ли всё сделано.
Для этого суёте плату в корпус и прошиваете через 3utools. Должно дойти до 19% и выдать ошибку. Если изо появилось, то графический процессор сел хорошо и работает

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Припаиваете arb, а потом nand. Для этого нужно подложить под низ платы навес, что бы не придавить процессор во время монтажа памяти:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Должно получится вот это:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Далее необходимо ошарить раму для спайки двух плат. Я взял припой от jc за 1000р на пробу.

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Получилось неплохо

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

На самом деле можно сэкономить и разложить шарики, купленные для реболла процессора и потратить лишний час на этот маленький манёвр.
На этом этапе всё должно выглядеть примерно так:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

А после запайки так:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Если на этом моменте всё прошло успешно, то можно прошивать без потери данных и получить рабочий смартфон

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

И не нужно платить мастеру за работу)
Если после этого возникнут проблемы, например с зарядкой телефона, когда он показывает заряд но не заряжается, то нужно распаять всё заново и заменить или отреболлить гидру - контроллер usb:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

И когда телефон уйдёт в бесконечную перезагрузку, то попробовать прошить. Если прошивается и снова ребут, то снова распаиваете плату и начинаете по схемам прозвонку линий. В данном случае после прогрева плату немного повело и отвалился угол процессора, где сидит линия i2c3

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Нашли, проц заново перереболлили, собрали всё снова и вот всё работает. Красота!
Далее находите проблему надорванного шлейфа:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Идёте в магазин за новым и переносите датчики на него:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Собираете все отсутствующие необходимые аксессуары и получаете это:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Проверяете фейс лица:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

И раскладываете инструменты для фотосессии:

Как вкрутить винт на 10к. Инструкция. iPhone X Москва, iPhone X, Apple, Своими руками, Пайка, Ремонт техники, Реболлинг, Инструкция, Длиннопост

Отмеченный винт был виновником всего этого ремонта) Его стоимость 10 тысяч у мастера в сервисе и немногим дешевле, если будете делать это сами.
Но, если у Вас что то не выходит по этой инструкции, то можно связаться со мной в инсте, и я доделаю ремонт, только за денежку)

P.s: данная инструкция не призывает к действию, а лишь показывает последствия, к которым может привести малейшая неосторожность при ремонте телефона.

Увидимся)
