Индикатор 7ми сегментный из вольт, амперметра с частотомером. Необычный
Лицевая часть.
Пришел такой вольтметр, с токовой катушкой и частотомером, для 220в. На фото уже без корпуса.
Меня заинтересовал необычный индикатор светодиодный, символов 9 штук, по 7 сегментов плюс точки, да ещё и названия горят 3 шт.
А выводов то у него всего 9, с одной стороны! Явно недостаточно для обычной, классической схемы динамической индикации!
Всего 9 выводов в индикаторе
На боку индикатора обозначение 3G11, поиск в Гугле по названию ничего не дал...
И может кто встречал схему / описание работы данного девайса, включил его, а он издал пух и задымил. Сгорел входной резистор и при подаче 5в на вход срабатывает ограничение тока 250мА, но индикатор на мгновение загорается, значит что-то ещё можно починить...

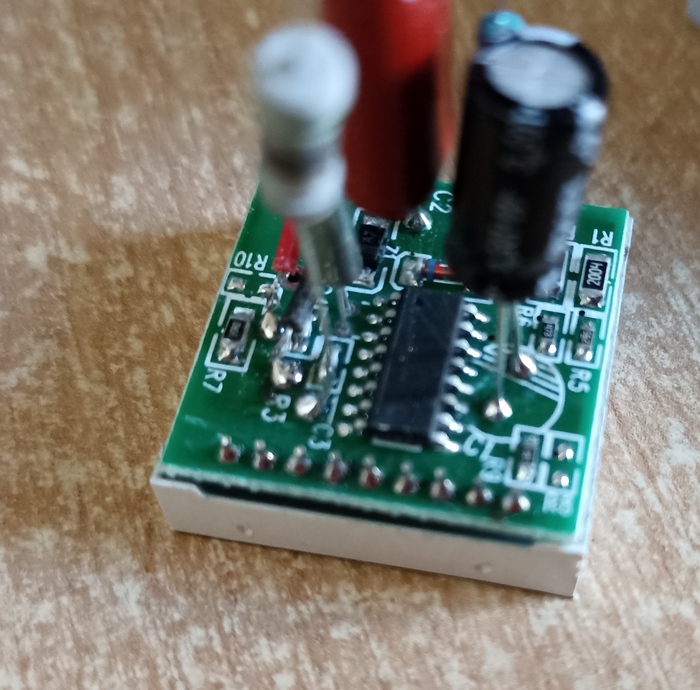

Контроллер 16 ног, обозначение не читается.
