Деревянный ростверк (обвязка) буронабивных свай⁠⁠

Ростверк - это балка, объединяющая головы свай и перераспределяющая на них нагрузку от вышележащих конструкций. Для каркасного дома преимущественно используется деревянный ленточный высокий ростверк. Расчет свай и свайных ростверков по прочности материала должен производиться в соответствии с требованиями действующих правил по расчету деревянных конструкций. В нашем случае, для изготовления ростверка использовался брус сосны, 1 сорта, сечением 200х200мм.

ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ

1 Разметка ростверка

Работы начинаются с разметки ростверка на фундаменте.

Выполняется это в соответствии с проектом с помощью измерительной ленты и лазерного дальномера.

2 Распил бруса

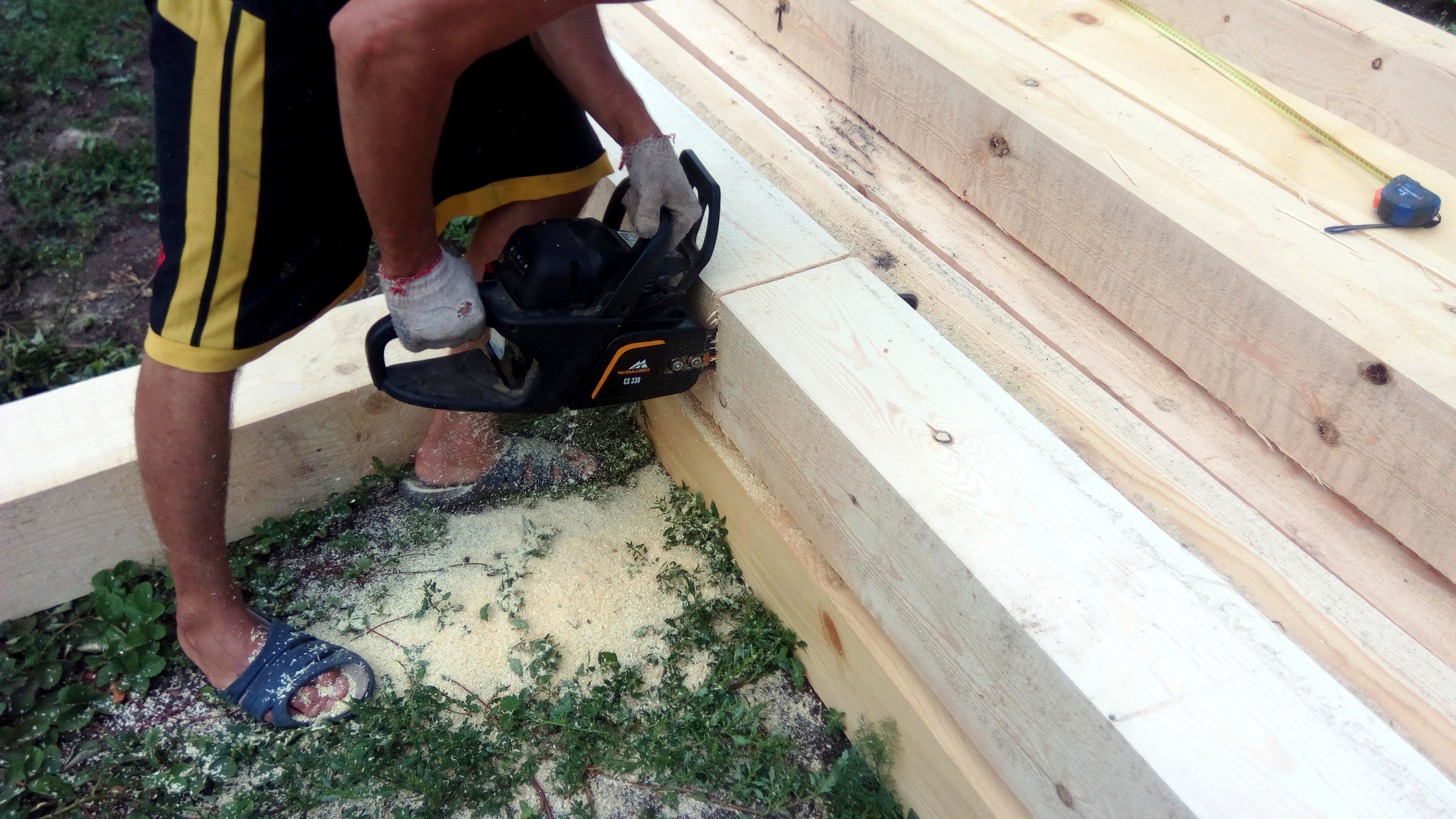

Далее брус распиливается в размер по длине бензопилой.

После этого выполняются угловые и промежуточные спилы в местах соединения.

Во всех узлах использовалась врубка вполдерева. Такое соединение выполняется путем вырубки или срезки половины толщины на концах соединяемых брусьев. После вырубки концы соединяют под прямым углом.

3 Отверстия под анкеры

Напоминаю, что для крепления ростверка к сваям, мы заранее (на этапе изготовления свай) заложили анкера в бетон. Диаметр анкера 16мм.

Для того чтобы точно нанести и просверлить отверстия в брусе, используется разметка ростверка на фундаменте, которая была выполнена ранее.

Сверло используется чуть большего диаметра – 20мм, для возможности дальнейшей корректировки положения ростверка в плане.

Под гайку с шайбой делается углубление с помощью перового сверла 40мм.

4 Обработка антисептиком

Далее необходимо обязательно обработать всю поверхность бруса антисептиком. Он защищает древесину от поражения дереворазрушающими грибами, водорослями, мхами, а также насекомыми.

Перед применением необходимо очистить обрабатываемую поверхность от грязи и пыли. Далее рабочий раствор наносится с помощью валика или кисти в 2 слоя с промежуточной сушкой 30 минут.

Работы следует проводить при температуре окружающей среды и обрабатываемой поверхности не ниже +5°С. Обработанную древесину необходимо защитить от попадания воды и атмосферных осадков до полного высыхания - не менее 48 часов.

На данном этапе было решено обработать брус снизу и в узлах соединения. Обработка боковых и верхних поверхностей выполнится после сборки всего каркаса и изготовления кровли, которая защитит обработанные поверхности от попадания атмосферных осадков.

5 Гидроизоляция

Для защиты деревянного ростверка от избыточной влаги, содержащейся в бетонных сваях, между ними укладывается гидроизоляция. Она выполняется из рулонной гидроизоляции в 2 слоя.

6 Раскладка и крепление

Раскладка бруса выполняется по разметке на фундаменте в точном соответствии с проектом. Далее брус притягивается к сваям гайками с шайбой.

Для дополнительной жесткости ростверка, необходимо скрепить брус между собой с помощью металлических скоб. Скобы изготавливались самостоятельно из арматуры диаметром 6мм.

Расход строительных материалов
