Сделать самому это не купить 3 готовых модуля, прошить их сделанными не тобой прошивками и соединить между собой проводками. Или нынешний diy так низко пал?
Парадокс Корабля Тесея. С каких моментов можно считать что это сделал ты? Может быть нужно открыть электричество, отвертки, создать язык программирования, компьютер, сделать МК самому, придумать вайфай итп, тогда вы будете полностью считать устройство своим?
Ну вот это на соплях и проводах я не считаю чем то, чем можно гордится. Хоть плату бы развел приложил хоть какие то умственные и творческие усилия, тогда еще можно было бы сказать что нибудь.
А разве нет желания получить опыт в электронике, узнать что то новое, разобраться самому и как минимум сделать что то о чем можешь рассказать? Хотя может быть вам это просто не интересно.
я чего-то не знаю о включениях компов? У всех моих знакомых надо кнопку на системнике нажимать. Вообще люди, которым требуется постоянный доступ к домашней станции, держат дома всё включенным. Так что это скорее частный случай. В игры ему, блин, захотелось поиграть на работе
Попытаюсь попроще. Вот в твоем Arduino есть USB, через него компьютер общается с Arduino, но для компьютера это виртуальный СОМ порт через который и управляется устройство, а в esp8266 такой штуки нет, и тем более нет USB, поэтому приходится через конвертер подключать (который уже есть в Arduino)
Ого, я просто думал, ТС, ты не ответишь) Хотел спросить, что делать с светом. Ну, с обычной люстрой, например. Хотелось бы сделать управление через и выключатель, и веб интерфейс. По сути нужен проходной выключатель, и заместо одного воткнуть реле, которые будет управляться с ардуинки? Но какое реле? Какие-то непонятные(пока непонятные, читаю разные ссылки, пытаюсь разобраться) Биполярные(импульсные) реле. Или обычные? И будет ли импульсное реле более экономно, ведь все равно ардууино будет подключено 24\7... Вооот) Ахахаха В общем - проходной выключатель с выключателем и вифи нужно) И я не понимаю как это лучше сделать)
Если ты хочешь сделать сам, научиться итп, тогда делай через обычное реле, которое у меня в посте, а обычный включатель сделай кнопкой через обычный выход GPIO. Или без GPIO, а как проходной, реле из поста как раз имеет три выхода.
2. Надежный (не точно)
Если надежно то лучше покупай SONOFF (который я рекомендую всем, 400 рублей за хорошую надежную схему, с множеством плюсов). Это готовый модуль для управления нагрузкой по Wi-Fi, нужно лишь присоединиться к текущим проводам. Единственное что придется купить выключатель-кнопку и заменить стандартный.
Прошивка там китайская, управляется все по интернету, на борту ESP8266
2.1 Надежнее чем второй вариант.
Покупаешь тот же SONOFF, ставишь прошивку LetsControlIt (ранее ESPEasy) http://www.letscontrolit.com/wiki/index.php/ESPEasy и все это работает локально (с очень юзер френдли интерфейсом, возможностью подключиться к любому локальному хабу, управлением через HTTP/MQTT итп, с возможностью написания мини-скриптов)
Далее все соединяешь с текущими компонентами (даже сам выключатель не надо будет менять, просто заменишь кнопку на корпусе) копипастишь один скрипт (который выключать будет по этой самой кнопкой, если что напишу тебе сюда его). Ну и получаешь стабильную железку работающую локально по wi-fi.
Напоминаю, коммутировать большую нагрузку нельзя через простые реле, всякие чайники итп. Прикипят контакты, чтобы подключат чайники, утюги итп нужно большое твердотельное реле с теплоотводом (оно греется) типа такого http://electricalschool.info/uploads/posts/2015-01/142254306.... Для света подойдет и обычное китайское.
Насчет потребления энергии волноваться не стоит, проще поменять лампы на светодиодные, ардиуна будет потреблять не много, реле это вообще не проблема, реле не будет потреблять энергию если свет будет выключен http://pixel.nymag.com/imgs/daily/selectall/2017/02/09/09-ro...
Спасибо, а теперь самый тупой вопрос - можешь скинуть для самый самых глупых, что такое реле? Именно в плане радио деталей, а не автомобилей (что я и нагуглил)
Ну это уж ты совсем обленился. Если просто то реле это управляемый выключатель. Подаешь на него ток, он включает и наоборот. В данном случае он заменяет родной выключатель. В википедии все очень хорошо и подробно https://ru.wikipedia.org/wiki/%D0%A0%D0%B5%D0%BB%D0%B5
Есть же SDK под него. Дерганье ножкой это конечно в духе ардуино, но использование МК для такой задачи избыточно. ESP, транзистор, пару резисторов и релюшка вот все что вам нужно.
То есть, за отсутствием у меня конвертера usb ttl, вы мне предлагайте собрать свой? Сбегать за транзисторами (которых нет) собрать плату итп и при всем при этом не использовать простой доступный способ?
SDK есть, но для IDE не подходит. Нужно качать отдельную Arduino IDE специально для esp8266.
Добро пожаловать на пикабу. Автор проекта думает, что по ссылкам перешло максимум 5-10 человек, так что автор не сильно парится, особенно сейчас, 4 года спустя.

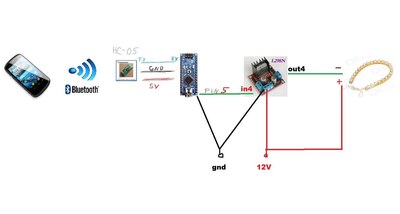

Предположу, что у тебя обычная лента, белая, и не цифровая rgb.
И у тебя нет хаба с которого можно управлять всем. Потому:
Выбор между Blynk http://www.blynk.cc/ или ESPeasy https://www.letscontrolit.com/wiki/index.php/ESPEasy, только в случае ESPeasy нужно будет заиспользовать какое нибудь приложение, или писать клиент, или какой нибудь таскер, потому, а в случае с Blynk написать чуть-чуть кода, зато будет приложение на телефоне.
Или самый простой вариант, поискать в интернете или на гитхабе. Я бы использовал ESPeasy, потому что у меня есть хаб на Raspberry и Home Assistant
У меня идея сделать на этой приблуде сервер. Что-то вроде командного пункта для всей техники, что в доме. И управлять всем этим с телефона. Но у меня не как в умном доме.
Допустим включить ноут, поставить на загрузку какой либо файл, при этом чтобы я также мог через телефон следить за процессом. Отдавать какие либо запросы находясь вне зоны вай фая. Ведь жрут они не так много. Если еще и солнечную панель поставить то вообще лафа.
Просто не могу понять, полезно ли это. А вдруг подобное уже есть, пусть не полностью как у меня в голове, но очень похоже.
Просто благодаря тому, что я не имею опыта, не знаю куда уткнуться.
Привет, что-же, могу сказать что повезло, я вот что-то жадничаю на подобное, хоть и очень хочу.
Если тебя интересует умный дом, то попробуй поставить сервер https://home-assistant.io/, просто невероятная штука. Сверху купи парочку Sonoff розеток/модулей, и будет у тебя умный дом.
В первом комментарии. На самом деле я уже не рекомендую этот пост. Присмотритесь к Sonoff Wireless Switch, Дешевле, намного качественнее и есть приложение под телефон.
Привет! А что ты имеешь ввиду "Если падает контроллер смотри логи"? Я уже купил ESP8266- v12, так как пишут, что они работают более стабильно, но все равно он работает не стабильно - работает потом перестает пинговаться, при этом в меню роутера видно, что он подключен, далее может опять начать пинговаться. Роутер менял, питание тоже менял.
У esp есть выход uart, и на нодмку пишет логи в него, подключайся к входу через ардуину и смотри что пишет перед падением, или проверяй питание или меняй прошивку.
У меня такое - http://iarduino.ru/shop/rele/rele-elektromehanicheskoe-do-250v-10-a-1--kanal-5v.html#
Сегодня буду пробовать подключать по двум вариантам - http://forum.amperka.ru/threads/esp8266-%D0%BA%D0%B0%D0%BA-%D0%BD%D0%B5-%D0%BD%D0%B0%D0%B4%D0%BE-%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C.4748/
Ты кстати не думал как в данную схему еще вставить токовое реле, что бы оно сигнализировало, что устройство подключенное к данной розетке включено или выключено?
Я забросил это все дело, пропало желание. У меня ещё есть проекты но я о них не хочу рассказывать.
По поводу токового реле не думал, слишком уж решение для таких мелких задач, у тебя и так заранее известно включено реле или нет, поэтому ты знаешь включил или нет. По поводу твоих ссылок это наверное то что нужно, и скорее всего на одном из моих реле как раз распаян транзистор.
Спасибо! Помогло, теперь мучаюсь с подключением реле, резисторы на управляющем выводе вроде бы подобрал, но когда подключаю нагрузку реле перестает срабатывать....
Любую нагрузку? У меня дома есть 3 разных модуля реле включая твердотельное, может быть я и не разобрался но у меня тоже одно из них тоже не размыкает.
Привет! Почему при отключении и повторной подаче питания на ESP8266 сбивается его работа - не возможно войти на страничку устройства, пускает только после повторной заливки скрипта, хотя когда поверяю заливку в памяти устройства, она там сохранена?....
Могу посоветовать устанавливать вместо электро-магнитного реле твердотельное, OMRON G3MB-202P - 2$. Питается все хозяйство одним напряжением 3.3в. Нет возможности замерять ток потребления, долго ли проживет в режиме онлайн на CR2032, никто не проверял ?
У меня твердотельное по неизвестной причине не разлипает, только в одну сторону работает, наверное брак.
Ты можешь измерять не ток потребления, а вольтаж. На Nodemcu NODE.READVDD33(), но работает до подключения к WiFi, у батареек в спецификациях есть предельные значения, но на ноду советую хороший источник питания, иначе пиши на C.
Уже разобрался как записывать скрипт на контроллер, теперь все запускается с презапуском, только вот реле на кнопку ON включает реле но на OFF не реагирует.
Вопрос к тебе, как думаешь, возможно ли запилить данную установку к материнке компа? Идея врубать комп голосом) Да, есть уже готовое решение как WOL, но это не совсем то, что я хочу) Все запчасти нашел, да вот только не думаю, что нужно Реле.
Задался вопросом, как заставить OK Google отправлять Get запросы. В вашей статье это делается через Tasker и Commandr. Tasker установился на устройство, а вот Commandr не поддерживается ни одним из моих устройств. Нарыл в сети AutoVoice, но как это все работает понимания совсем нет. Может расскажите об этом по подробнее?
Autovoice работает по схожему принципу, но он не работает нативно на часах, поэтому я использовал Commandr.
Объясню подробнее: Commandr устанавливается как сервис для людей с проблемами речи или слуха, и поэтому он может слушать все что вы вводите голосом (или если не работает так, то он может подменить программу заметок, и после этого нужно будет говорить окей гугл -> создать заметку -> ваша команда) После того как вы его скачайте его нужно активировать, и по умолчанию он будет иметь пару функций которых нет в Google Now по умолчанию. Если хотите автоматизацию, то нужно ставить Tasker, а Commandr будет к нему как плагин (то есть дополнение). И благодаря этой связке можно будет настраивать команду по которой будет запускаться какой нибудь профиль (например посылание GET запросов)
Нагляднее
Okay Google -> Вы говорите команду -> Запрос уходит в Google Now -> Если ваша команда соответствует команде в Commandr то он перехватывает запрос -> Commandr посылает запрос в Tasker через плагин (который есть в Commandr) -> Tasker посылает GET запрос (или все что вы настроите)
Спрашивайте ещё если есть вопросы, можете так же погуглить что нибудь типа Commandr + Tasker.
Разумеется, потому что esp работает в локальной сети. Нужно либо удаленный сервер, либо открыть порт на роутере. То есть настроить portforwarding и потом заходить по внешнему ip в интернете. Но проблема в том что любой сможет зайти будет если вдруг узнает ip адрес, надо делать какую нибудь защиту.
у меня фаил называется не init.lua, а script.lua, может в этом причина... когда подключен к компу, заработал, и реле начало переключать. Завтра попробую без компа
init.lua должен называться, потому что когда вы с компа заливайте код, он автоматически выполняется командой dofile. А должен называться init.lua тогда он будет выполняться при включении.
Подключать надо последовательно к esp. А лампочку я предложил вместо реле поставить, чтобы проверить просто работу.
Попробовал от зарядного на 1А и от зарядного 2А . та же ситуация. Подключился через ЮСБ к компу, работает, есть страничка, подключил к реле, не отзывается на команды. Вроде все испробовал...
Нет, я имею ввиду подключить мультиметр и проверить ток потребления от usb ttl (он надеюсь на 3.3), причем щупы на мультиметре надо на mA переключить и подключить последовательно, потом померять потребляемый ток.
Спасибо! Не спал пол ночи, в 8 утра пошёл искать мультиметр. После стабилизатора вольтаж 3.3 а вот ампераж 130мА. Хотя на зарядке написано 800mA. Попробовал другую, тоже от старой нокии но уже с микроюсб. Там на 500мA. Замеряю после стабилизатора, те же 130 mA. Есть смысл пробовать резать хорошее зарядно , от новогосамсунга? Или проблема в стабилизаторе? Ещё раз спасибо за ответы!
Спасибо за ответ! Пробовал от двух батареек новых АА, не получилось. Повторил как у Вас, через старое зарядное от нокии, но вместо вашего стабилизатора, поставил ams1117, тоже не вышло :(
Двух батареек ему недостаточно, по моему опыту работает через раз, а потом отваливается с перезагрузками (в дев версии Nodemcu 0.9.6 вообще убила модуль). А судя по инфе из интернета старый зарядник нокии выдает окло 100ma, этого недостаточно.
Как вариант попробуйте 3 батарейки, или получше источник питания.
а я не могу подключить... все сделал правиль, когда был подключен через USB TTL заходило по IP. Включил от питания. не заходит , но пингуетс... Можно подсказку? Спасибо
Идея такая, чтобы данная схема замыкала 2 контакта на материнке по команде(в нашем случае - голос), WOL - скучно? да и это уже готовое решение, хочется что-то самому замутить. Наша установка питается от 5v, которые подаются на мать даже когда наш компьютер выключен.
Лучше попробовать настроить через мобильную, и проверить работает ли у тебя на сетевой карте WOL (в биосе там посмотреть или вообще ли он есть).
Ну и WOL это не готовое решение, это технология, отказываться от нее неразумно, в таком случае Arduino тоже готовое решение, делай на ATMega или на Arm, пиши код на чистом машинном языке, и тогда может быть это будет не готовым решением.
Но если ты упрямый, то по идее то, о чем я тут писал в посте, подойдет для решения твоей проблемы и реле тут не самый дорогой компонент.
Вопрос к тебе, как думаешь, возможно ли запилить данную установку к материнке компа? Идея врубать комп голосом) Да, есть уже готовое решение как WOL, но это не совсем то, что я хочу) Все запчасти нашел, да вот только не думаю, что нужно Реле.
По сути можешь взять из папки с примерами (Examples/Samples, там думаю будет примерно тоже самое.
DELETED
Спасибо за советы, сделал! Долго не мог понять где в нем стабилизатор, как оказалось, банально, предохранитель в кнопке и ток на принимающее устройство идет напрямую. Зачем на кнопке третий контакт - вообще хз, он не прозванивается никак.
Данное реле предназначено для 250 вольт и нагрузки в 10 Ампер. От старого выключателя идет хороший провод который был раньше проводом от паяльника, так что выдержит это точно.
А вот вопрос надежности это да. Код совершенно простой, не может себя чинить, работает линейно.
Проблема в том, что довольно дорого будет учить один и тот же роутер куче интерфейсов, ведь каждый производитель на свои девайсы делают свой АПИ. А телефон или облако научить этому гораздо легче.
А название компании я уж не буду раскрывать, пока не закончатся все пресс-релизы.
Сейчас достаточно мало технологий (zigbee, radio, wifi итп) а на все популярные устройства (типа nest) уже большая куча библиотек, простой роутер с Openwrt справится с большинством задач, а если нет то есть raspberry и подобные это если из diy.
При всем при этом надежность у diy страдает к сожалению.
Скучно с вами, пикабушниками. Никто не агрится, не желает мне сдохнуть, не пытается объяснить размытым текстом что-либо. На самом деле, минус только один: при средней цене на атмегу в 150 рублей, за ардуйню требуют 1.5-2к, только потому что она запаяна в платку. Можно было бы еще сказать, что программирование мышью ведет к деградации нового поколения электронщиков, но те, кому надо, все равно пойдут дальше, а нубы забросят это дело.
У каждого будет своя ниша, это не значит что умные люди отупели используя ардуину, это значит что порог входа понизился и наоборот в индустрию попадают новые люди которые вырастают из простых радиолюбителей.
Китайская ардуина стоит 250р и она сделана в тысячу раз проще чем распаяю её я и вы. И да, ESP стоит дешевле чем ваша атмега на скриншоте.
я делал с целью выключать свет, потому как приборы, мне казалось, и так работают самостоятельно. Свет, эмперически путем, я выяснил лучше чтобы был автоматом, кроме определенного периода времени. А на кухне/туалете/прихожей - постоянно автоматом. А вот контроль теплого пола ардуиной с сервака - удобная вещь, т.к. автоматическа, хоть ничем от готового контроллера не отличается. Управление голосом - пока рановато решение, не привыкли еще, будет как с планшетом от майкрософт. Автоматические двери - вопрос безопасности. Открывать занавески/окна - прикольно, сейчас с этим мучаюсь. А для своего выключателя я заказал датчик объема и сенсорный дисплей, незнаю даже есть ли смысл крутить wifi туда.

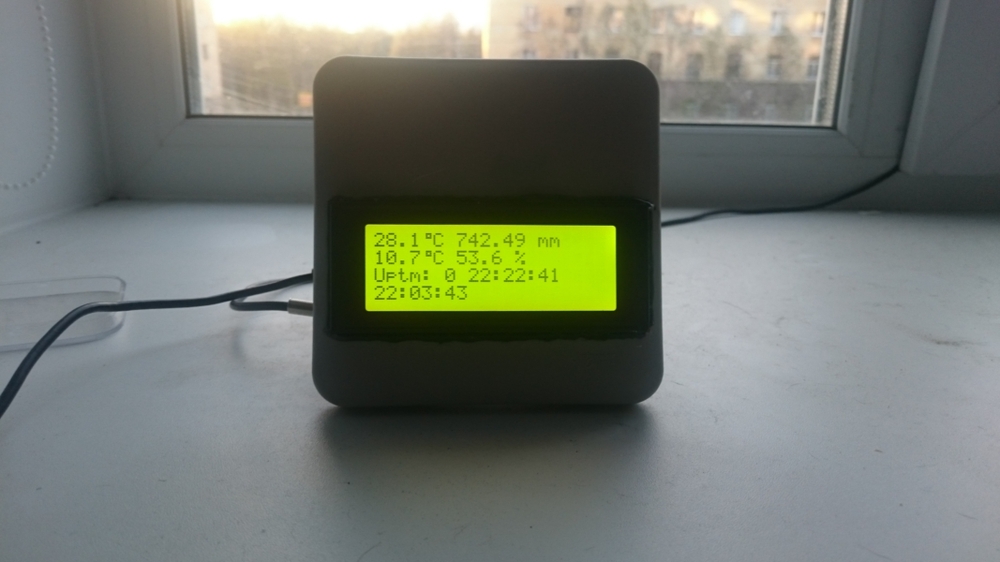

Есть еще один очень интересный проект домашней интернет метеостанции: http://esp8266.homes-smart.ru собирается все элементарно. Вот моя(меряет погоду и управляет радиовыключателями в квартире):
Вообще, нынче все поняли, что IoT нужно делать на облачных технологиях с минимумом контроллеров - получается гораздо дешевле и меньше геморроя при установке.
И почему управлять светом со смартфона жутко неудобно?
Не соглашусь с интерфейсами, их должно быть приличное кол-во. Идеален был бы обучаемый алгоритм, но на Lua ты его не напилишь, и в esp не засунешь, нужен сервак и много работы. А вы молодой человек активно пользуетесь девайсом собранным?
1. Интерфейсы должны быть? Или же он должен быть но его нужно обучить чтобы он стал в итоге невидимым? Да и esp это только выключатель по факту, а серверов для умного дома уже много, стоит лишь настроить.
2. Ну если только вот тот самый вентилятор включать, а так у меня кв не большая, до всего можно дотянуться рукой.
Собрал такое месяца 3 назад, для управления светом. Управлять светом со смартфона жутко неудобно, делайте автоматику. Старания конечно того стоят, по лучше делать все комплексом на ардуино мини, темболее цена ей 1.5 бакса.
Всегда должна быть альтернатива, для света точно. p.s. Лучший интерфейс - его отсутствие. В идеале умный дом сам должен знать когда свет мне нужен, когда сварить кофе итп.
Автор, есть большой недочет: выпаяна кнопка питания. Т.е. управлять устройством можно ТОЛЬКО через телефон. ЗЫ: у мну дома кофеварка по утрам готовит мне кофе. Но я же должен иметь возможность включить её и вручную, не так ли?
К сожалению только через телефон, но по факту можно на второй выход подключить кнопку и она будет включать и выключать, но програмно. Но по умолчанию эта штука всегда включена. Можно включить и выключить из розетки (но да это костыли итп)
Если вас интересует какой код для того чтобы использовать Arduino как конвертер тогда: Examples -> Basics -> Bare minimum.
А если вы хотите получить код который вы залили на Arduino то не получится. Начнем с основ: тот код что вы видите в IDE он не понятен для МК, у МК бинарная логика. Для этого Arduino IDE компилирует удобночитаемый код в бинарный файл который потом отправляется на Arduino и там хранится и это процесс необратимый. То есть исходный код не получить доступными средствами.
Но по факту, если у вас есть время, желание и деньги то можно попытаться декомпилировать и это очень узконаправленная специальность с редкими специалистами.
Парень, ты молодец, вещь простая и удобная, попробую собрать этим летом) Может выложишь где-нибудь более подробный урок, на том же Habrahabr? У меня знакомый кстати строил из себя мега-могущественного сверх-программиста, и с похожей розеткой, но работающей через bluetooth, на разных старт-ап конкурсах навыигрывал уже около 20000$.
Спасибо, подробностей можешь нагуглить сам, я информацию не из пустоты беру :) поищи на хабре и на гитаймсе, там ребята раз в сто подробнее меня пишут со всеми подробностями.
Стабилизатор у тебя партия из 20 штук партия, я бы если бы брал с интернета то взял бы модуль готовый, как на картинке, потому что такой маленький припаять сложно или ams1117, например http://www.ebay.com/itm/DC-5V-to-3-3V-DC-DC-Step-Down-Power-... а я взял то что нашлось в магазине.
WIFI контроллер наверное можно взять и поменьше esp05 например (но как подключить смотреть самому).
Ну а какие нибудь проводки и изоляция думаю найдется.
Я бы с радостью :( но тогда нужно будет позвать админа/модератора чтобы удалить пост, потом залить его заново. Думаю это слишком много проблем, исправлю здесь и сейчас: или делайте это под присмотром опытных людей которые смогут вас проконтролировать и спасти в случае угрозы жизни
или перестаем колхозить и покупаем симпотичную розеточку от xiaomi за 1000 р, в которой еще и зарядка для мобилы есть ищем xiaomi smart plug на али (ссылка почемуто не работает)
Доставка с китая и "рядом" чаще всего бесплатна, платить придется только ожиданием.
DELETED
Ну я про это как раз и думал, что если диод горит - значит идет нужное напряжение, но первая мысль была что ток на лампочку поступает уже после включения. Сегодня еще раз проверю. Спасибо за наводку.
Ты чего такой злой? Как буд-то я не сделал этого. Не питается USB до включения выключателя, а если его выпаять и поробовать включить реле на выходе 220 то ничего не получится, так как контакт для принимающего устройства запаян в плату.
Как я понял, если подключить это устройство вместо выключателя света, то это тоже будет работать? Сетевой фильтр можно заменить обычным зарядным устройством с usb?
Все верно, сейчас уже достаточно компактных зарядников, китайские подойдут как раз, вся эта схема не требует много, хватит даже самого дешевого зарядника.
У меня есть пост про мой принтер на основе ардуины, там был большой косяк с текстом,его заминусили и я попросил удалить, и на нем не все можно печатать, а только заготовки мои. Не знаю, наверное его переоформить надо.
Кстати, про эту функцию, вопрос небольшой, там только по локалке включается? Я просто только официальное описание на сайте teamviewer читал, там не было сказано что она ограничена локальной сетью.
Нет наверное, но нужно будет настроить маршруторизацию через роутер. А пакеты можно посылать не только teamviewer'ом, есть много программ. Самое главное чтобы все это поддерживал компьютер.
@23di а подскажи пожалуйста. Ведь можно повесить розетки на разные команды? Спрятать телефон где нибудь на постоянную зарядку. И будет бюджетный умный дом. Только микрофоны надо как то по всей квартире развесить
А с дребезгом нуля не боролись? Таки реле оно ведь бросок напряжения создает. А так же смущает что ас/дс , дс/дс до 5в не рассмотрен. Трансформатор совать туда габаритно.
В сетевом фильтре есть 2 USB выхода, они выдают 5В 1А, трансформатор там есть. А дребезг контактов я думаю не смогу побороть, хотя наверное и критично.
Например это, только нужно написать продавцу что вы хотите EURO стандарт.
DELETED
С каких пор облака, используемые в реальных задах, стали ненадежными? Ведущие корпорации мира, которые вкладывают миллиарды в IoT с вами совсем не согласны?
Облака надежны и безопасны, я имею ввиду что облако ненадежно в плане автономности. Пропадет электричество или интернет и кто вам тогда сделает дома потеплее?
Я просто уверен что у меня тут нету каких нибудь важных компонентов. И не понятен ваш негативный отзыв в сторону пользователей ардуины. Вы же не станете ругать тех кто программирует на языках высокого уровня за то что они упрощают себе работу?
