Будни инженера или электроника наука о контактах

Доброго времени суток всем читающим!


Сегодня у нас на повествовании всякого по чуть-чуть. Начнём мы пожалуй с звучек HAMMERFALL DSP, их есть у меня:

Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост

Здесь как обычно всё банально и просто, пришли на стол с анамнезом шумим везде и всюду, начинаем с разбора и замеров. Далее замена неисправных электролитов. Для знающих: все литы были заменены на low ESR банки, на всех карточках вышло порядка 200 штук. Ниже немного таймлапсов с этим увлекательным занятием)

Далее у нас на столе пультец Alle&heath XB-14 с дефектом пропадания звука в одном канале при подслушке PFL, ниже можно посмотреть как проявляется:

Неисправна была сама кнопка PFL, при возникновении данного дефекта советую менять сразу и кнопки ON, мыть пробовал химией на мультике всё отлично, но в работе вот такая бяка вплоть до искажений и хрипов...

Следующим в нашей хронологии идёт пульт YAMAHA TF1, с заявленной неисправностью запаздывание фейдеров SLAVE от MASTER. Может называться и по-другому не силён в терминологии. Суть какая, есть пресет в каком-то из банков что нам нужно вместе с 6-ым фейдером двигать ещё и n-ый фейдер синхронно, но он сволочь начинает дергаться и стопориться, как следствие не синхронный уровень сигнала. В общем хватит говорить.. Временное решение это калибровка фейдеров при помощи встроенного ПО, полноценный ремонт это замены приводящих моторов на фейдерах. А так выглядит залипательно.

Могу ошибаться, но к счастью это работает, комментарии приветствуются.

Далее ещё один скучный ремонт при помощи моего маленького помощника:

Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост
Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост

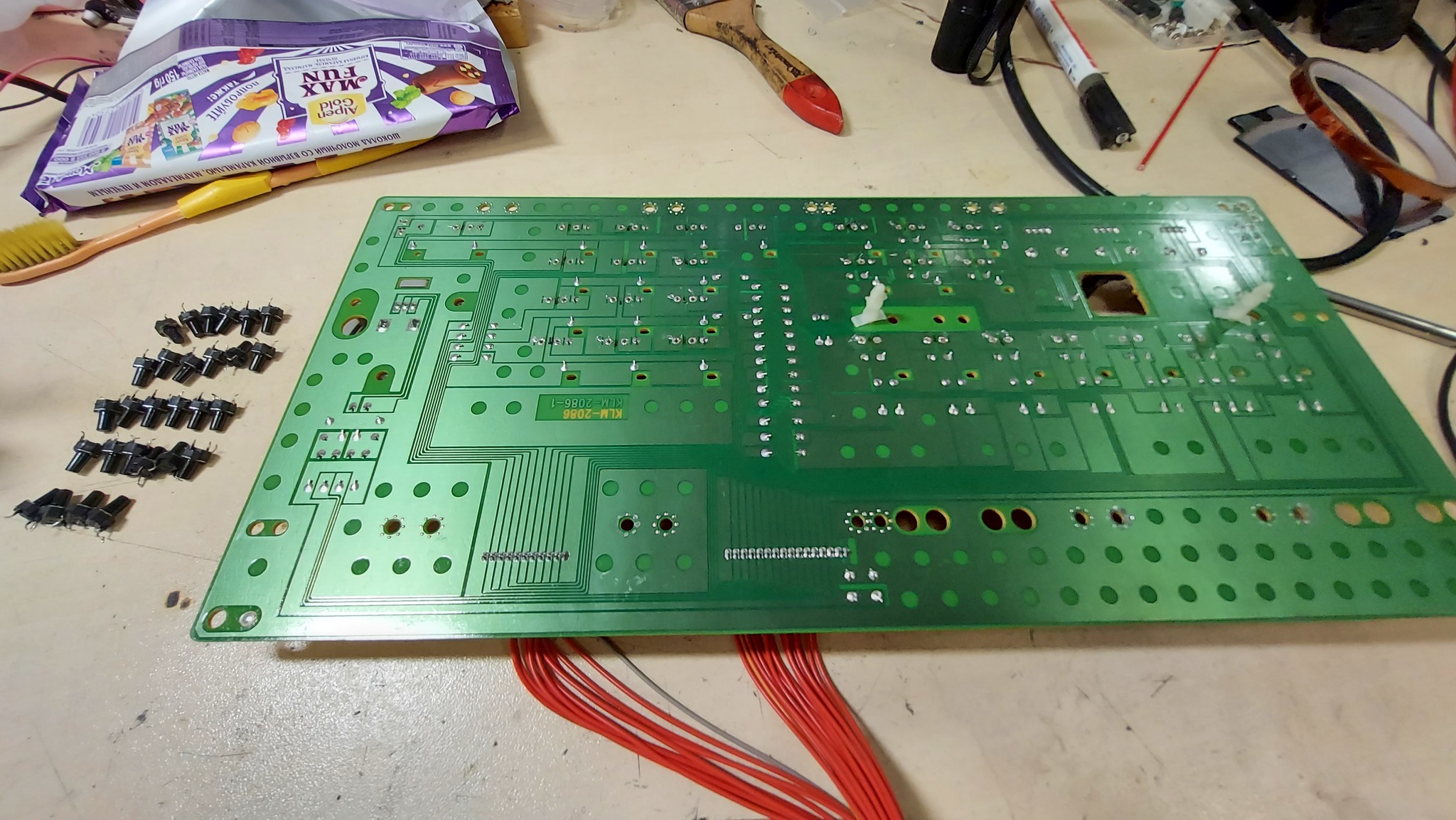

Железка не включалась, но после обращения к мистеру мисиксу и чистке контактов тумблера включения всё стало здорово. Далее был синтезатор вроде бы фирмы KORG, с неисправностью кнопок управления, решилось заменой на новые, немного фото:

Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост
Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост

Немного конденсаторов стремящихся к звёздам:

Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост
Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост

Ещё студийные мониторы Tannoy принесли которые не работают. Один фонил, другой вообще не работал, диагностика показала что есть немного дохлых банок и один операционник, собственно вот они:

Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост

Меняем на новые и всё гуд)

Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост

Ну и сам монитор с открытыми кишками немного:

Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост

С этим аппаратом у меня двоякие воспоминания, и наверное тоже заявка в лигу тупых... Дело в чём, в какой то момент я отремонтировал плату и не понимал почему она не хочет работать и почему на усилителе висит сигнал MUTE. в итоге я прозвонил все цепи до регулятора громкости который выше на фото, и оказывается там есть ещё и выключатель, а главное мне не в домёк почему индикатор светит красным, а не зелёным...


На последок для любителей KAWASAKI ER-650, ER-4, ER300 и т.п. есть болячка у мопедов года 2011 выпуска вроде бы и даже отзывная компания была, мот заводится и глохнет, хотя видимых причин для этого нет. Долго ковырялся но нашёл в чём дело. Был виноват датчик падения, он расположен на задней части двигателя и на него летит много грязи, влага просачивается через разъем, кородирует схема датчика и мот глохнет вообще непредсказуемо. Я снял гнилые резисторы и поправил пайку на кондёрах, и всё заработало. Кстати вот и он:

Будни инженера или электроника наука о контактах Ремонт электроники, Паяльник, Мото, Аудио, Синтезатор, Звуковая карта, Микшерный Пульт, Видео, Длиннопост

По поводу его проверки всё есть в мануале на мотоцикл. На последок вот вам небольшая затравка для одного из следующих постов:

На этом заканчиваю, за слово изложение не пинайте, технари они такие, железки лучше чем люди.


P.S. Хотя почти всё можно заставить работать при помощи паяльника в нужном месте.
