Адаптер USB-KLine для ГБО без смс и регистрации⁠⁠

Суббота. Бросаю пить, скучно - решил запилить пост. Вдруг кому будет полезно?

Речь о простом варианте диагностического провода для ГБО(газо-балонное оборудование в авто), вроде BRC SEQUENT, OMVL NEW DREAM и других, работающих с шиной K Line. Понадобятся usb-uart ft232 и uart-kline l9637(или аналог). Схема может быть использована и для других нужд. В общем, не претендую на открытие америки, но платка в lay может кому пригодится.

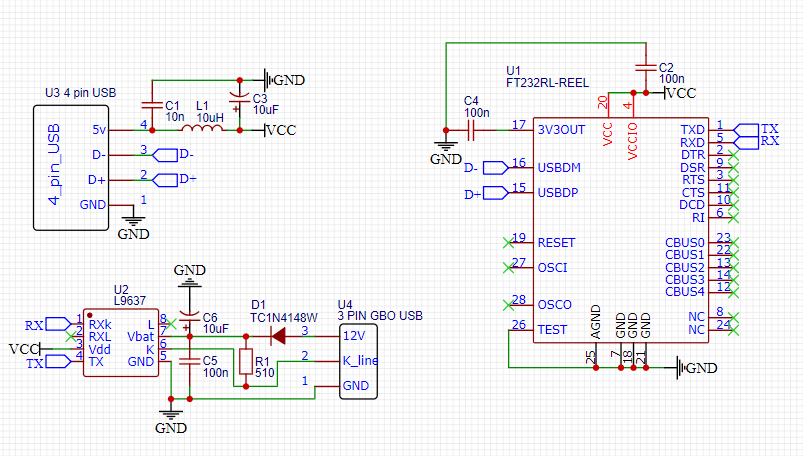

Все максимально просто(хоть и здесь умудрился подать питание на 8 ножку l9637). Резистор 11к имеет смысл поменять на 4к7 или ниже. На схеме это R1. Самое сложное купить годные L9637. Изначально заказывал аналог SI9243 и получил брак.

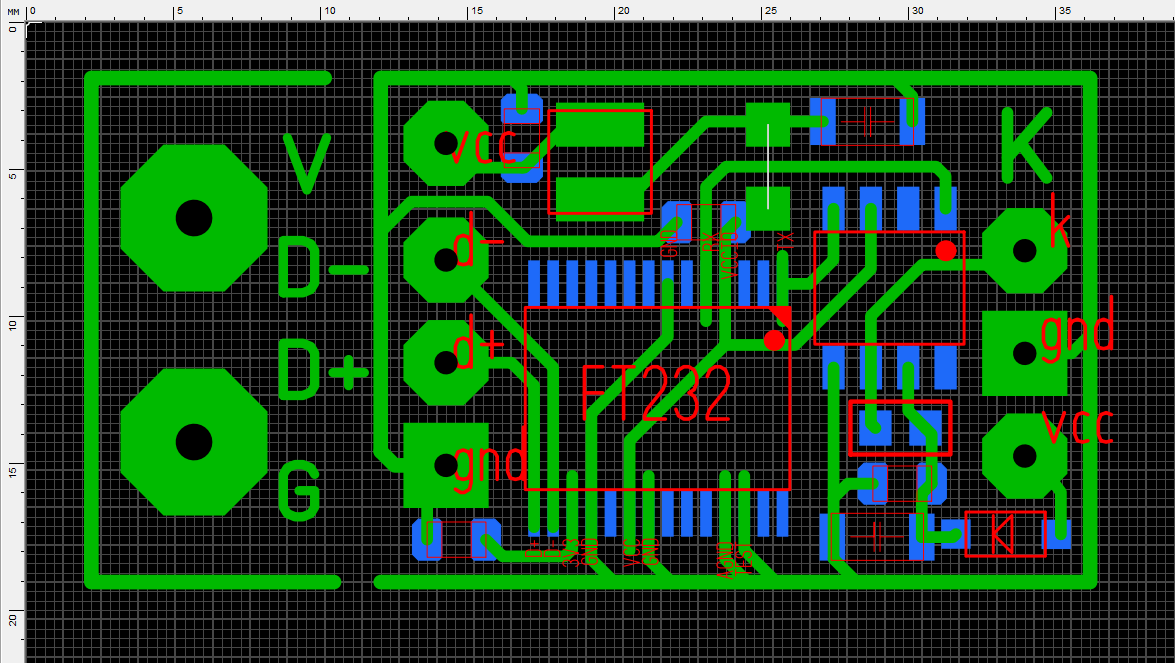

Плата в lay.

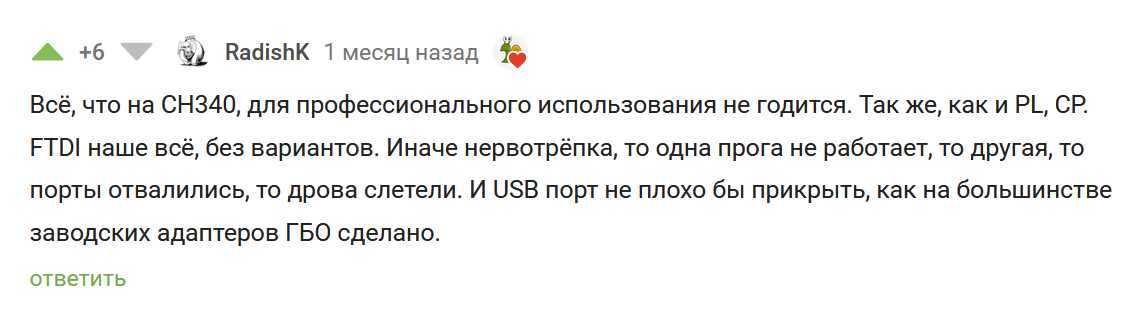

Под прошлым постом про адаптер на CH340 были полезные советы, вроде.

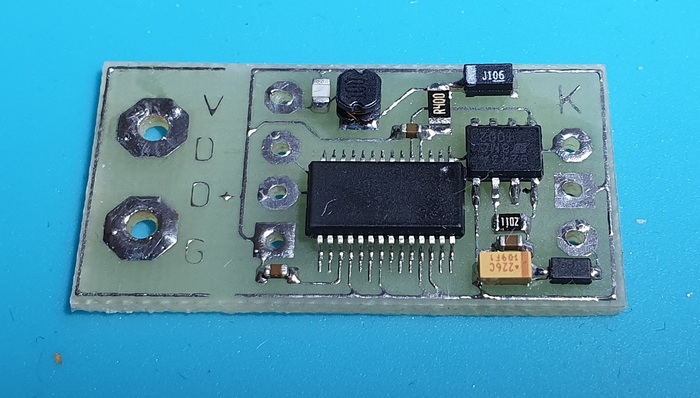

Ок. Изготовил новую версию диагностического адаптера usb-uart для ГБО.

В качестве защиты usb порта, USBLC6. CH340 заменил на ft232. Добавил предохранитель на линию 5 вольт.

А сзади, так же опторазвязка + предохранитель на линии 12 вольт и диод. Спасибо за совет @RadishK.

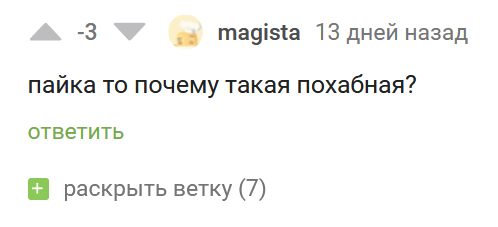

Прости @magista, опять тебя подвел с пайкой.

Если что, мой контакт в профиле. Общение в комментариях. А я пойду искать способы праздновать субботу без алкоголя.
