А вы доверяете частному мастеру?
Здравствуйте всем. Принесли в ремонт бюджетный ноутбук Acer TravelMate P238-M-592S с диагнозом: не работают usb с одной стороны. Ноутбук копал частный мастер, сделать не смог. Ну что ж, посмотрим.

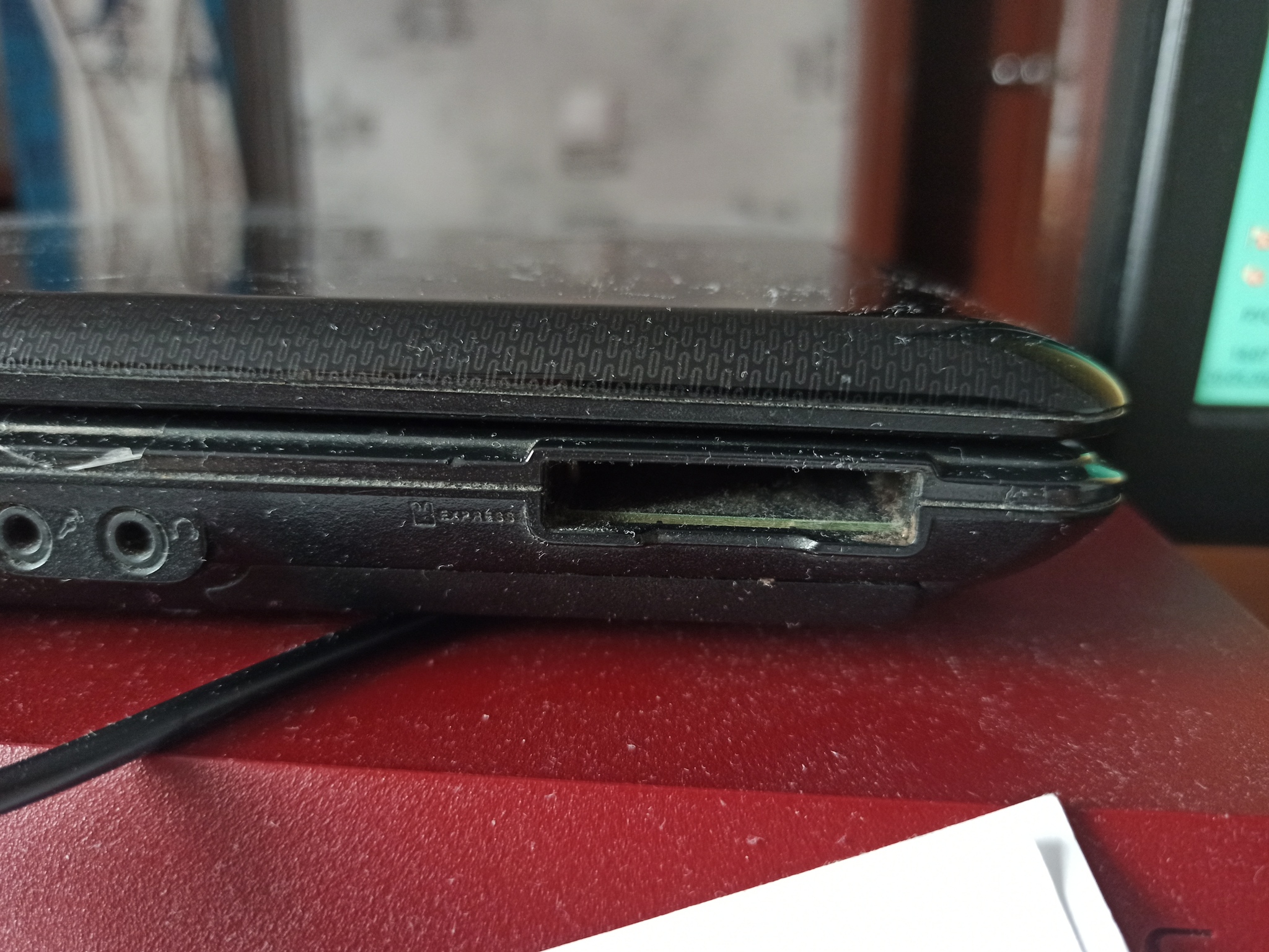

Вот пациент (заранее извиняюсь за качество фото):

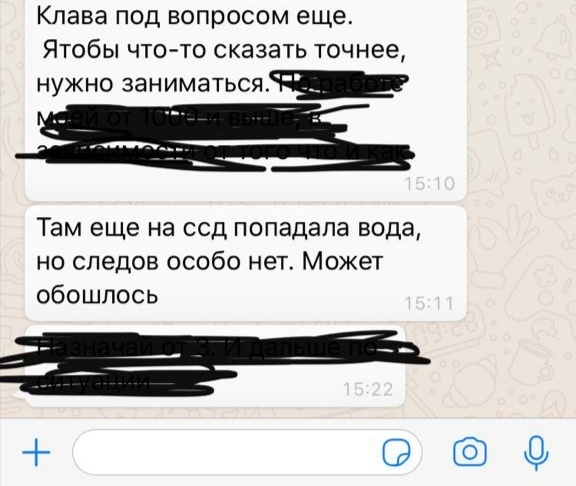

А вот сопроводительный документ (за ошибки не пинать, писАл не я):
Разбираю. Допплата с двумя usb портами не подключена, шлейф висит в воздухе. При подключении шлейфа ноутбук не включается. Вынимаю платку посмотреть поближе.
Ну что сказать... У частного мастера явно есть дома фен. А рук у него видимо нет (хотя может я несправедлив, может учится человек, тогда зачем учиться на клиентских аппаратах?).
Вид сверху:
Вид снизу:

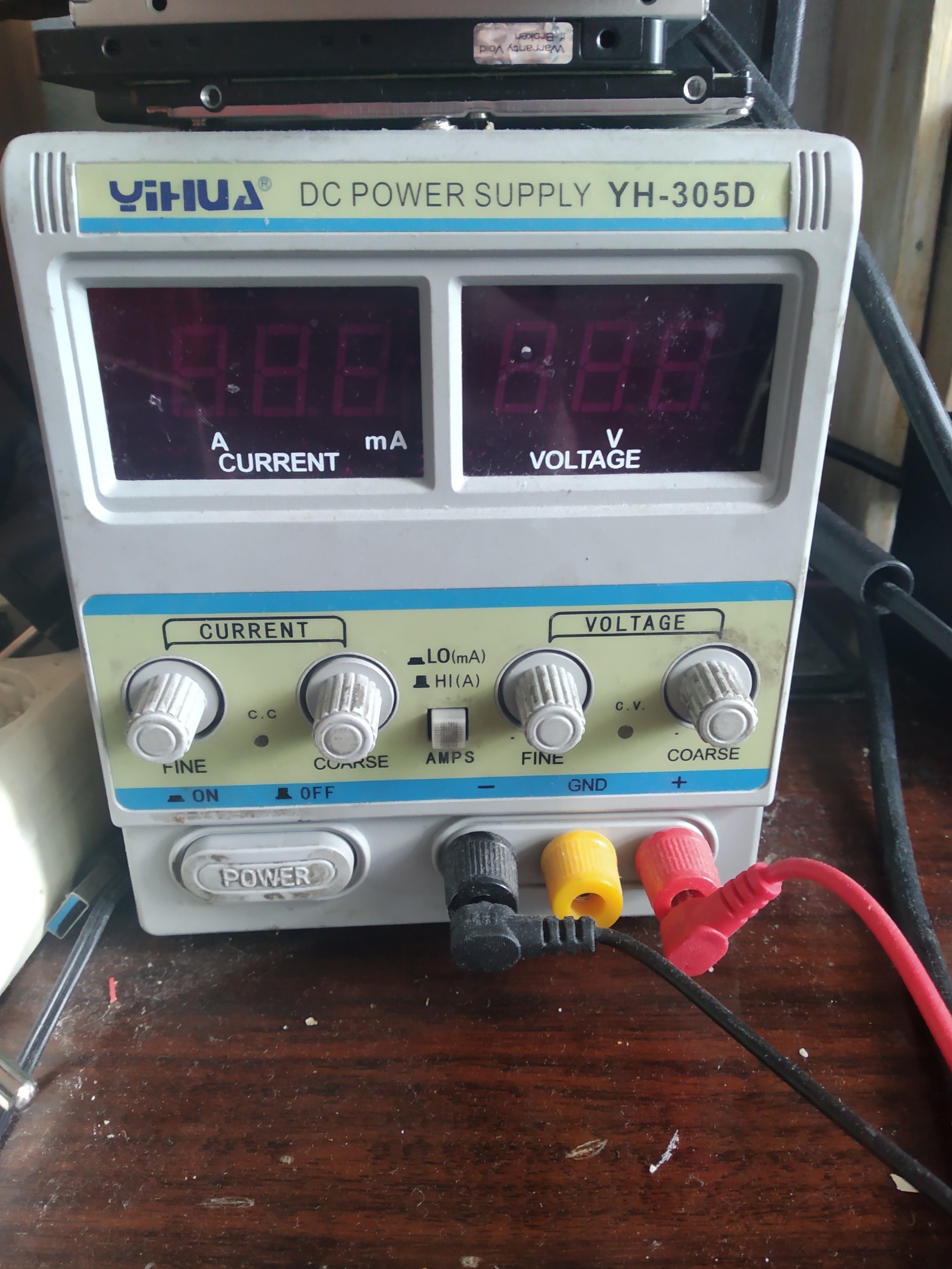

Почистил.Тестером на прозвонку и к +5В и к массе. Короткое замыкание, ожидаемо. Неисправный элемент выявить не сложно, тем более на такой платке их немного. Под подозрением аудиокодек и керамические конденсаторы, по практике, они чаще всего и мрут. Подключаю ЛБП. Плюс к плюсу, минус на массу и подаю 1в, ограничив силу тока 1А. Ожидаемо калится конденсатор, тот что с между разъемами usb (на первом фото его видно хорошо).
Заменил конденсатор, все завелось.
Дальше дело техники: восстановление дорожек после частного мастера, разъемы пришлось снять и снова поставить, чтобы вставить ноги на место (зачем он их вынимал?).
Мажу лаком и в уф сушилку. Платка не болей!
В общем делов то не более чем на час. А начинающим частным мастерам совет: начните с покупки ЛБП и тренируйтесь на донорах.
