3д модель автомобильной шины
Для моделей в 35 масштабе не редко требуются автошины.Производители очень часто упрощают их.Леняться делать надписи и всякие мелкие детали.Не сложно и самому изготовить резину.:))) Далее то как я делаю.У вас может быть и другой путь.
Начинаем с рисунка протектора.
Например что то такое.
Рисунок из формата JPG переводим в SVG.
Я пользуюсь перекодировщиком:
Вся она нам не нужна,нужно только два профиля.

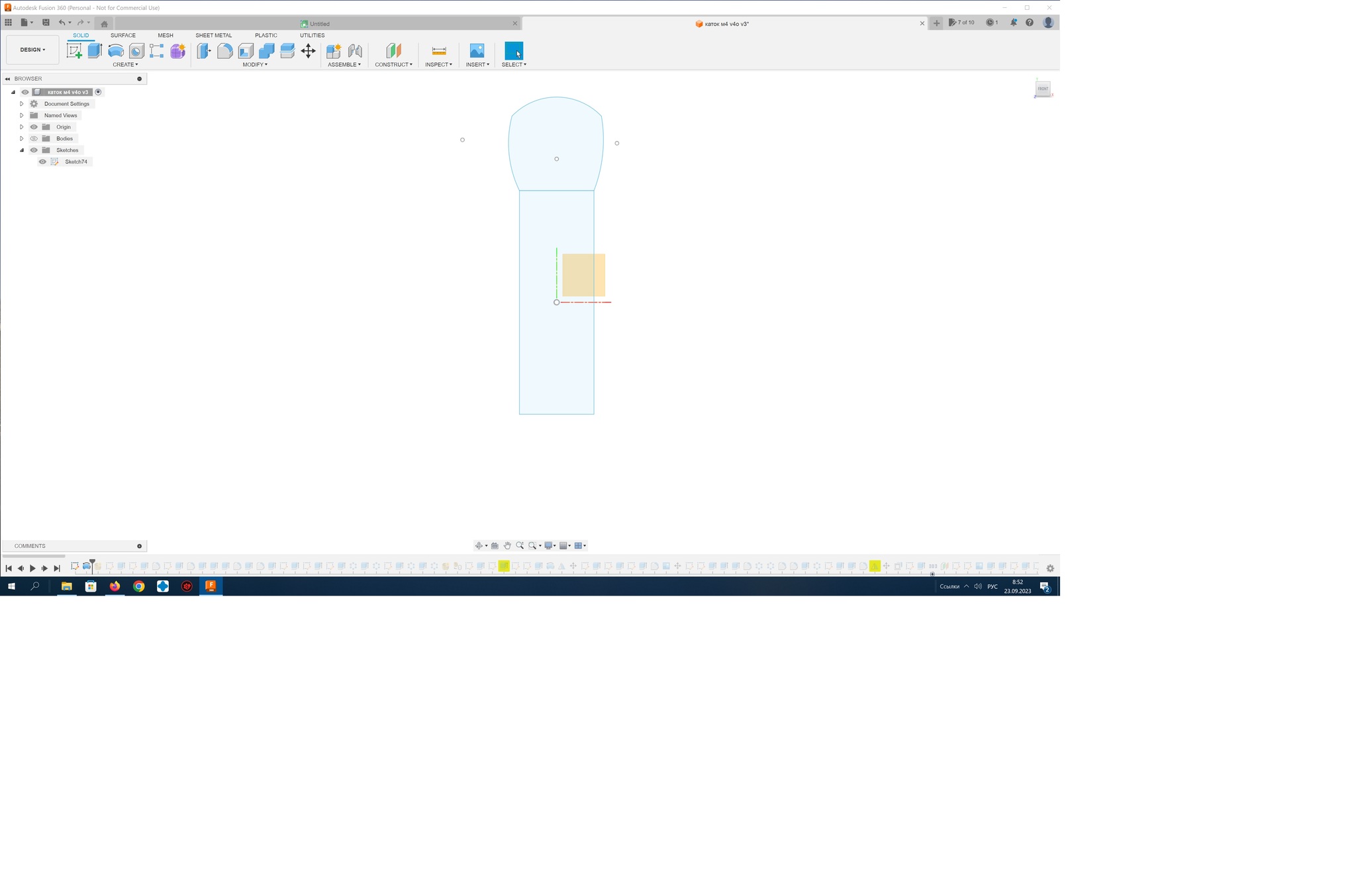

Заходим в fusion360.Строим профиль.
Путем вращения создаем болванку.

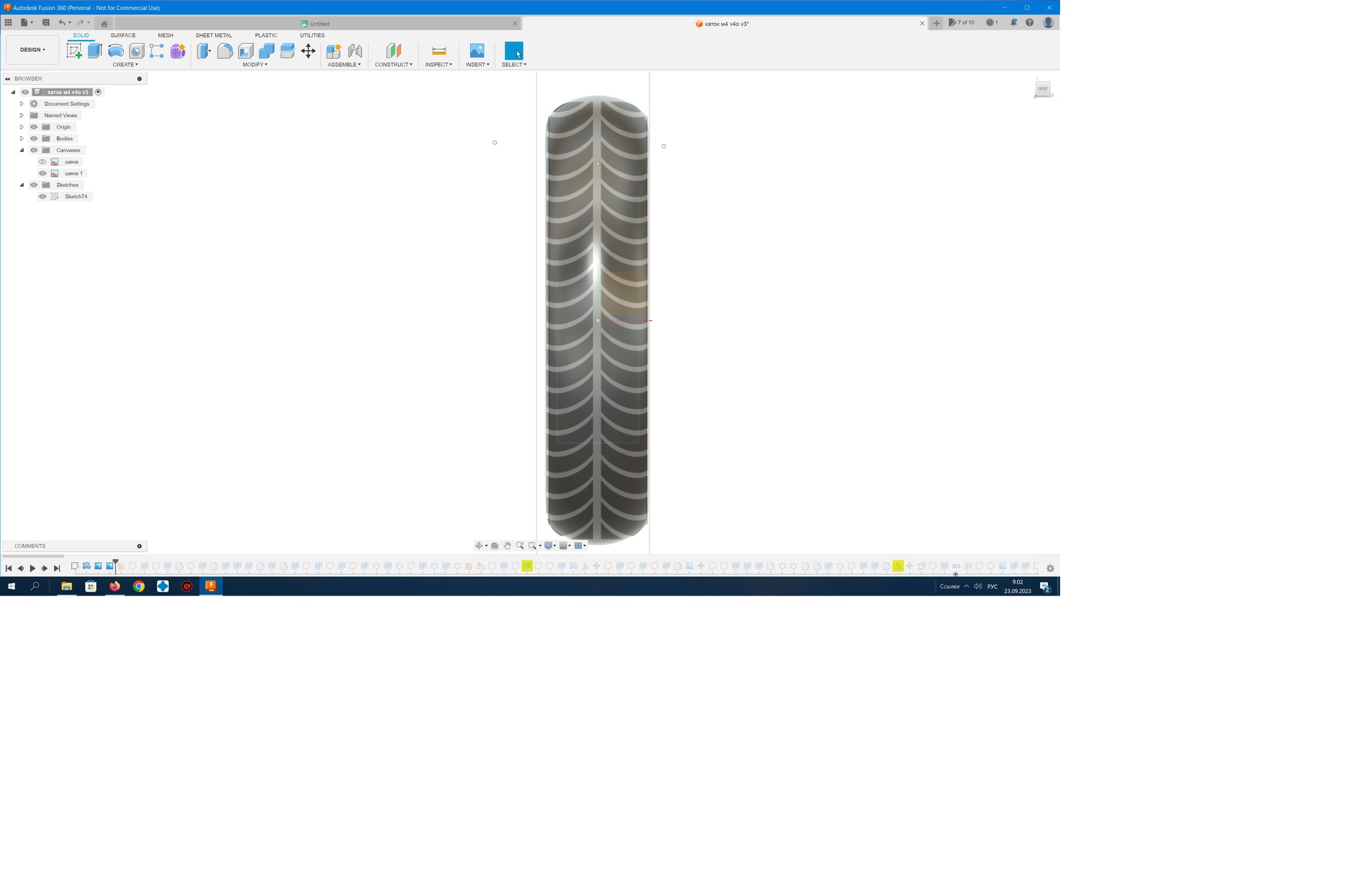

накладываю рисунок шины на болванку.
Копирую рельеф двух половинок.

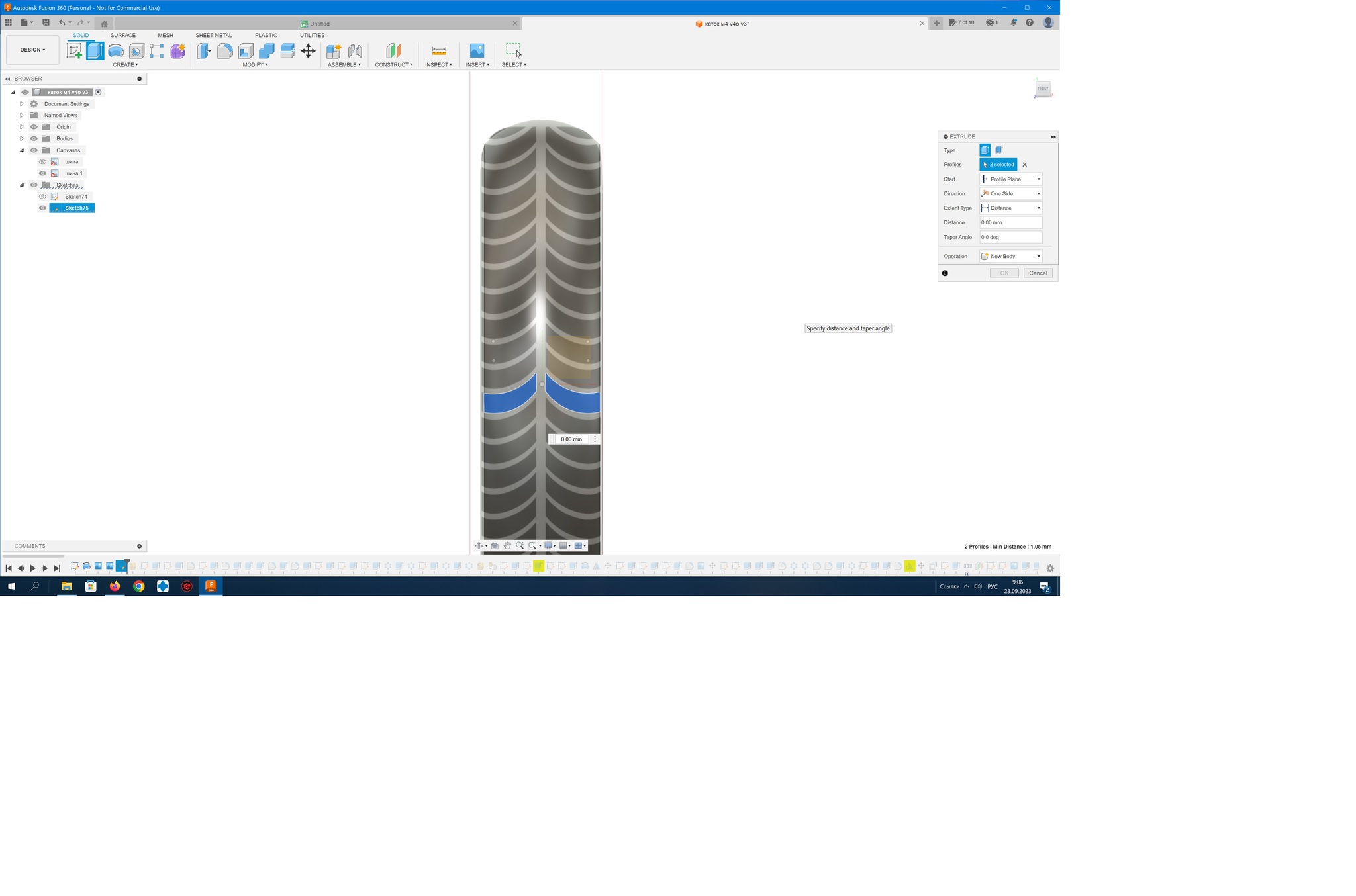

Проецирую профили на поверхность.

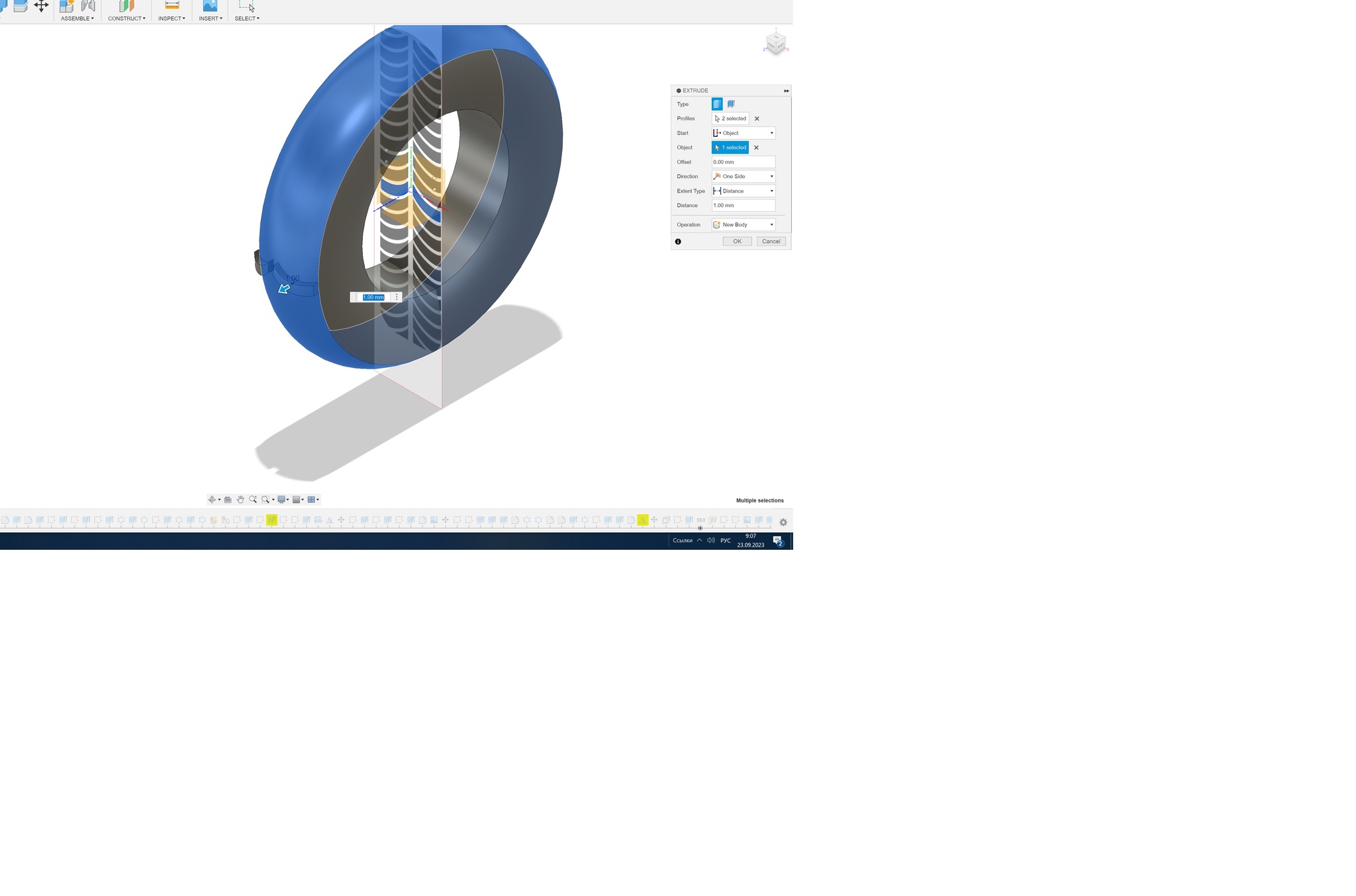

Потом раскатываю профили по поверхности.Хорошо если вам известно их число на настоящей шине.Мне не известно и поэтому за ориентир беру все тот же рисунок.
Я поставил 48 штук профилей.

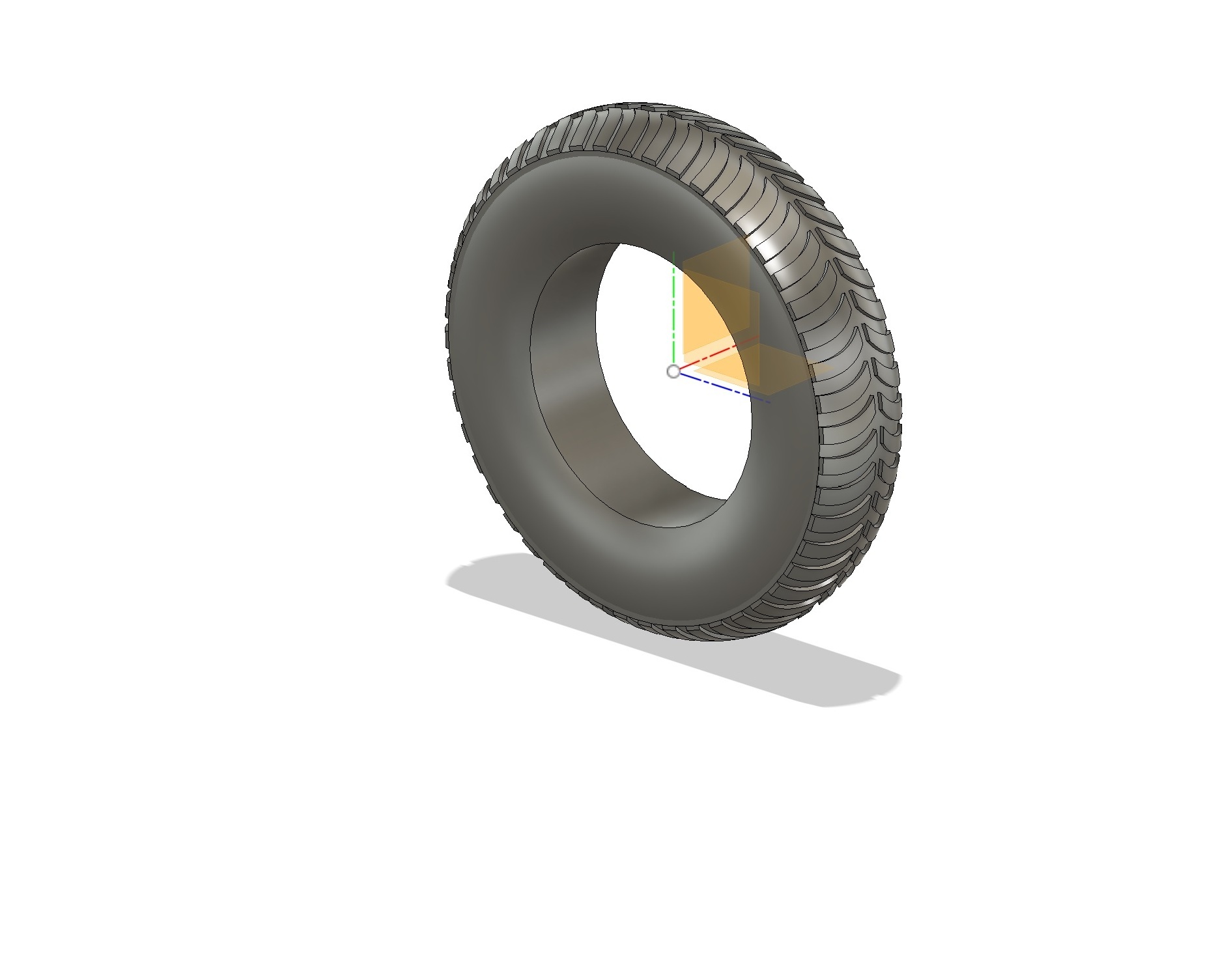

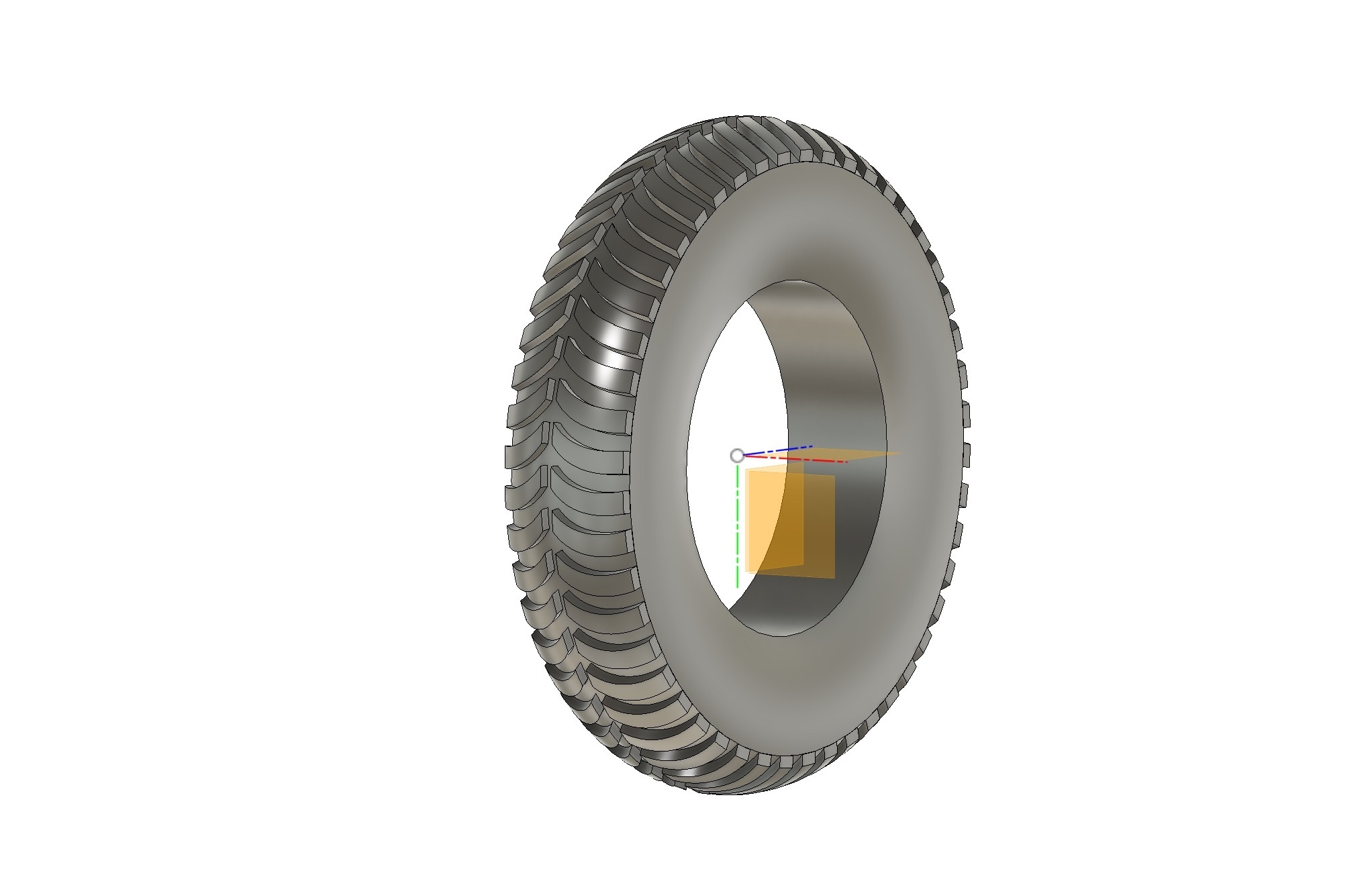

Получилась такая шина.С этим можно дальше работать.Подрезать верх.Добавить полосы.
Это условная шина,а не какая-то конкретная.:)))
Надпись поставим ,например Мишлен.:)))
Заходим в Ворд и делаем там нужный текст.
Получаем текст полукругом.
Перекодируем в SVG и открываем его в fusion360
Делаю надпись объемной.

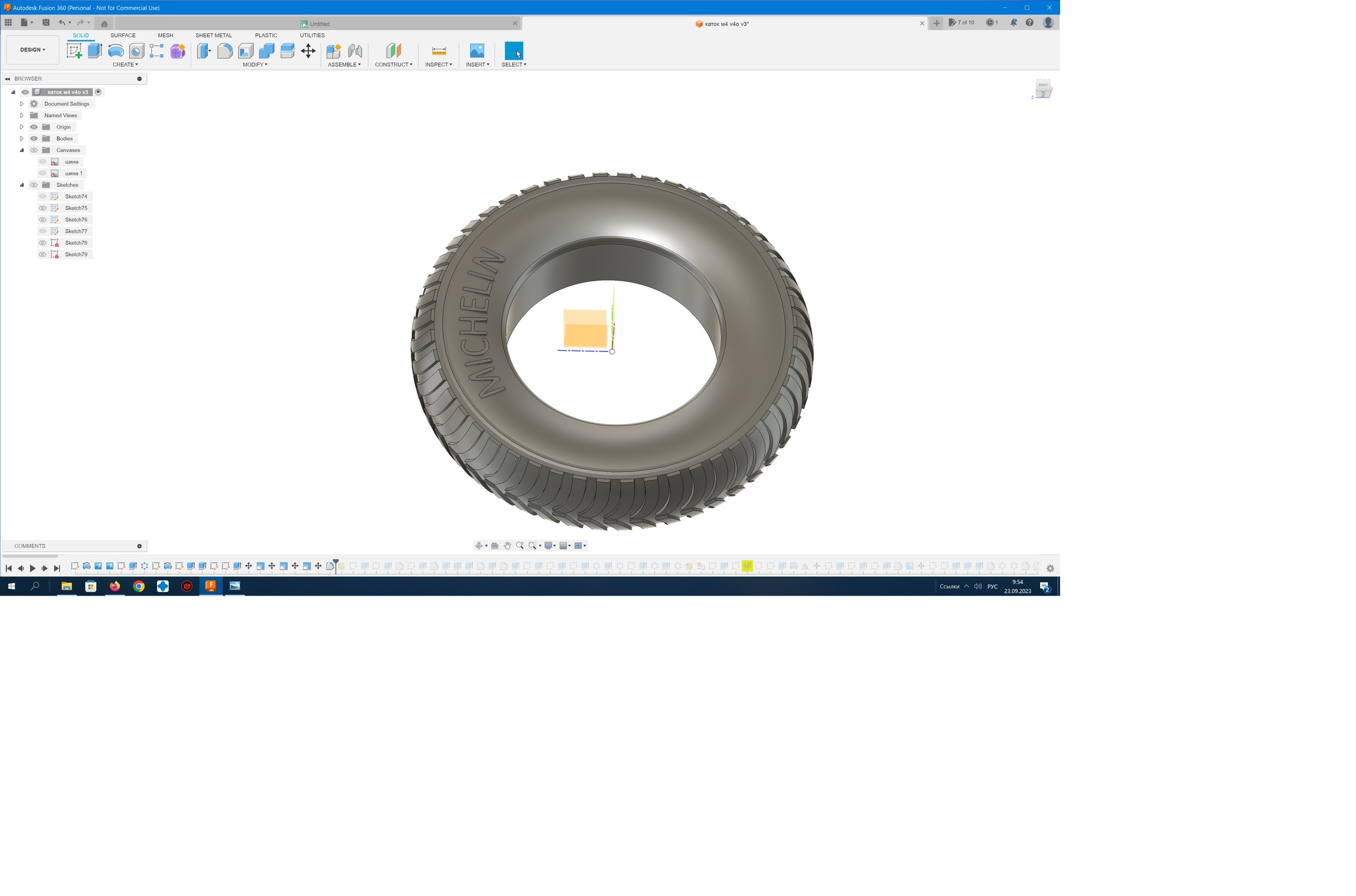

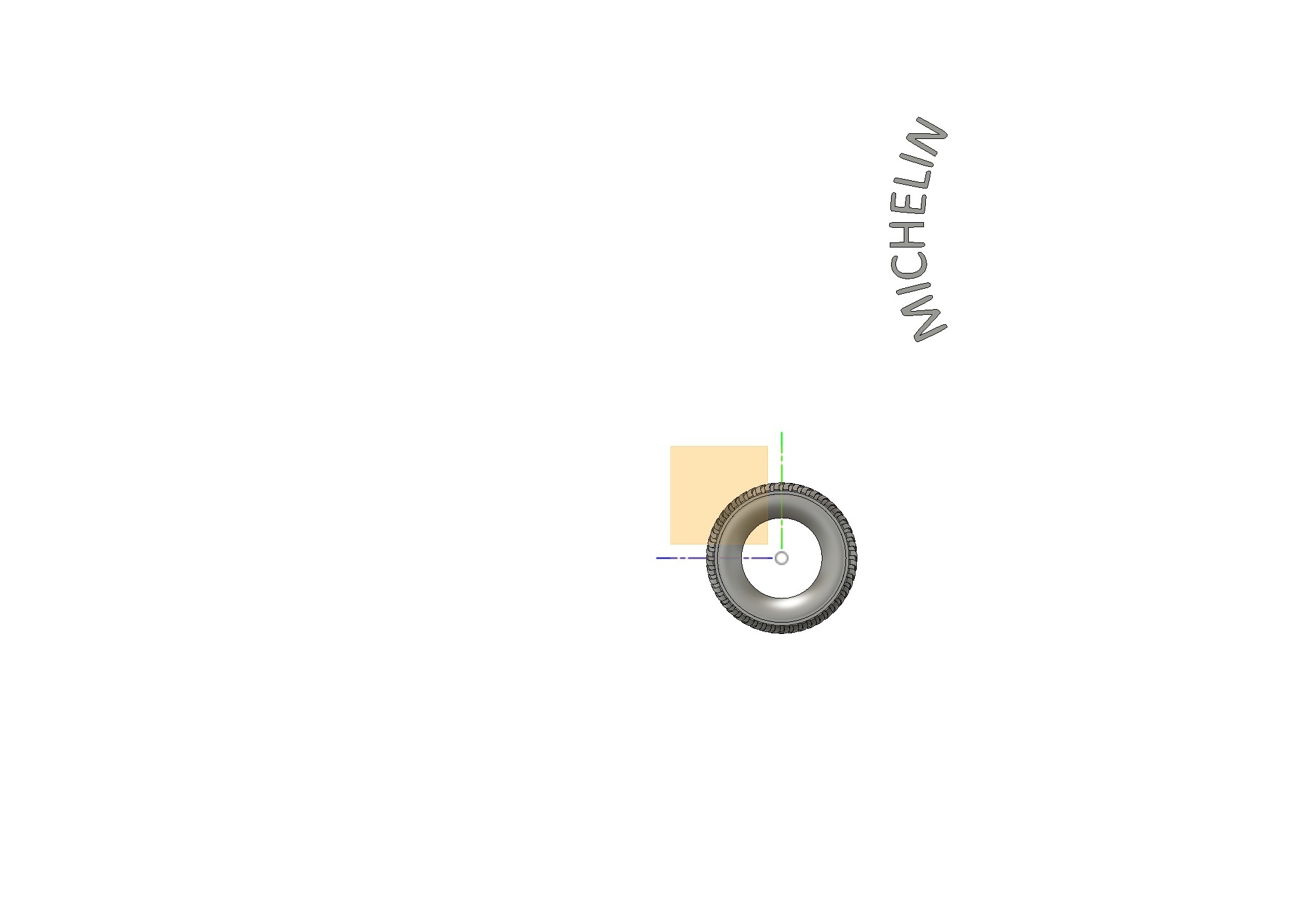

Осталось все совместить.
В общих чертах такова технология.:))))
