Серия «Электроника DIY»

Цветной модуль LCD-дисплея, созданный для микроконтроллера micro, идеально подходит для отображения более сложных изображений и живой цветной графики, когда встроенной матрицы светодиодов недостаточно.

Дисплей имеет встроенную кэш-память SRAM 23LC1024, используемую в качестве видеопамяти. Для начала работы нужно просто подключить micro к разъему на модуле. На модуле также имеются резервные контакты для подключения плат Arduino или Nucleo.

Дисплей поддерживает библиотеку и пример кода для Microsoft MakeCode, позволяющий рисовать различные графические элементы и текст. Для более быстрого обновления экрана можно изменять только необходимые области, стирать и перерисовывать объекты на новом месте.

Особенности включают в себя рабочее напряжение 3.3 В, встроенный драйвер ST7735S, поддерживающий 65000 цветов, интерфейс SPI, регулировку подсветки через ШИМ, разрешение 160x128, совместимость с Arduino и Nucleo, а также компактный размер 61 x 51.5 мм.

Ссылка

2. Модуль управления двигателями Motor Shield R3

Motor Shield R3 представляет собой модуль расширения для управления двигателями, который предназначен для использования с платформами Arduino и совместимыми системами.

Оснащённый микросхемой L293D, этот модуль предоставляет надёжное управление для двух двигателей постоянного тока или одного шагового двигателя.

Благодаря встроенным полупроводниковым транзисторам, Motor Shield R3 может эффективно управлять различными индуктивными нагрузками, такими как соленоиды и реле. Операционный усилитель LM358, входящий в конструкцию, позволяет точно контролировать ток, обеспечивая безопасную и надёжную работу.

На модуле предусмотрены светодиоды, которые отображают уровень напряжения на подключённых двигателях, что упрощает настройку и диагностику.

Модуль требует подключения внешнего источника питания, так как микросхема L293D требует раздельных источников для управления логикой и двигателями.

Подходящее напряжение для питания составляет от 7 до 12 В, при этом рекомендуется разделять шины питания для предотвращения перегрева, особенно если двигателю требуется большее напряжение.

Motor Shield R3 позволяет управлять двигателями через два независимых канала, каждый из которых может быть настроен для контроля направления, скорости и торможения. Модуль включает разъемы для подключения различных компонентов и может работать как с Arduino UNO R3, так и с другими совместимыми платформами.

Ссылка

3. Модуль расширения сенсорной клавиатуры для micro

Модуль расширения сенсорной клавиатуры для micro

представляет собой интерактивное устройство, которое превращает ваш microв полноценное фортепиано. Эта плата оборудована емкостным чипом TTP229 и 13 клавишами, что позволяет воспроизводить полную октаву.

На модуле установлены 4 RGB-светодиода и зуммер, которые не только визуализируют ваше исполнение, но и создают звуковые эффекты. Подключив micro к компьютеру через кабель microUSB, устройство будет автоматически распознано как съемный диск.

Этот модуль не ограничивается только игрой на фортепиано. Его можно использовать в различных проектах, таких как ввод пароля, где длительность нажатия клавиш добавляет уровень сложности, или создание адаптированной версии игры "Simon's cat", где запоминаются нотные комбинации вместо цветовых эффектов.

С модулем управления вы получаете возможность создавать интерактивные и увлекательные проекты, обогащая ваш опыт работы с micro.

Ссылка

4. BBC micro:bit: Ваш Портал в Мир Программирования

BBC micro – это компактный и доступный образовательный модуль от компании ВВС, предназначенный для освоения основ программирования и электроники. Этот одноплатный компьютер предлагает богатый функционал и простоту в использовании, что делает его отличным инструментом для школьников и начинающих разработчиков.

Micro работает как флеш-устройство: подключите его к компьютеру, скопируйте бинарный файл с вашим кодом, и после успешной компиляции приложение сразу запустится. Устройство также поддерживает подключение через Bluetooth Low Energy к планшетам и телефонам.

Плата оснащена множеством встроенных функций, включая Bluetooth, компас, акселерометр, матрицу из 5x5 светодиодов, датчики освещенности и движения, а также несколько кнопок ввода, включая кнопку сброса. Micro предоставляет возможности для воспроизведения звука и обмена данными с другими устройствами. Он имеет разъем microUSB для работы в режиме serial-порта и линии ввода/вывода общего назначения.

Дополнительные платы расширения позволяют расширять возможности micro, например, для управления моторами или создания собственных проектов. Модуль можно интегрировать с другими платами, такими как Arduino или Raspberry Pi, через аналогово-цифровые порты.

Для программирования можно использовать онлайн-редакторы, не устанавливая дополнительных программ на компьютер. На сайте micro

доступны бесплатные редакторы, такие как JavaScript, Microsoft Block Editor, Microsoft Touch Develop и Python.

Micro предлагает бесконечные возможности для творчества и обучения. Вы можете создавать симуляторы, исследовать азбуку Морзе, передавать радиосообщения, разрабатывать световые эффекты, создавать системы управления, таймеры, шагометры и многое другое. Этот модуль станет идеальным стартом для ваших технических и программных проектов.

Ссылка

5. Набор LilyPad ProtoSnap

LilyPad ProtoSnap – это универсальный набор для создания интерактивной переносной электроники, который включает держатель батарейки, контакт, кнопку и пять светодиодов, все соединенные на одной плате.

Каждый элемент можно легко отсоединить и закрепить на одежде с помощью токопроводящих волокон, что делает его идеальным для проектов по вышиванию, умной одежде и другим видам носимой электроники.

Энергия для работы набора поступает от круглой батарейки CR2032 с напряжением 3 В, что обеспечивает простоту и удобство в использовании. Этот набор предоставляет удобные инструменты для создания оригинальных и функциональных решений в области носимой технологии.

Ссылка

6. Плата для программирования Xilinx XC9572XL CPLD

Эта плата, основанная на CPLD-микросхеме Xilinx XC9572XL, представляет собой идеальное решение для новичков, желающих освоить программирование CPLD. Плата предлагает простой и удобный способ для начала работы с программируемыми логическими устройствами Xilinx.

Плата работает на напряжении 5 В, в то время как сама микросхема XC9572XL функционирует при 3.3 В. Устройство включает 72 макроячейки, что соответствует 1600 логическим элементам, и поддерживает I/O пины, совместимые с уровнями 2.5, 3.3 и 5 В. Рабочая частота платы составляет 50 МГц, что обеспечивает достаточно высокую производительность для различных задач.

Программирование осуществляется через интерфейс JTAG, используя программное обеспечение iMPACT. Это позволяет легко загружать и обновлять программы, а также выполнять отладку. Плата имеет компактные размеры 61 мм на 48 мм, что делает её удобной для использования в различных проектах и тестирования.

Эта плата станет отличным выбором для тех, кто хочет получить практический опыт в работе с CPLD и начать создавать собственные цифровые схемы и системы.

Ссылка

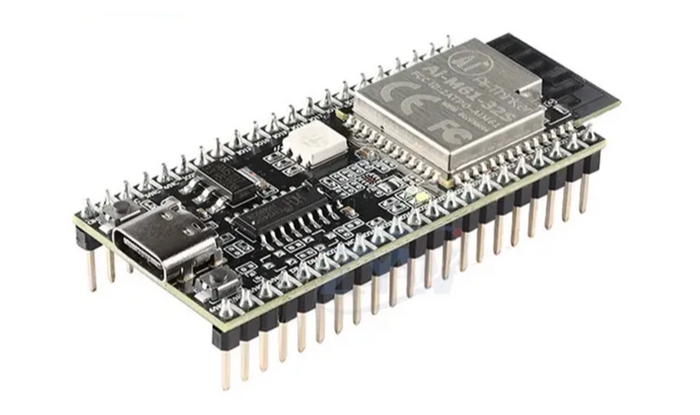

7. Плата для разработки ESP32-C3

Эта плата разработки начального уровня основана на SoC Espressif ESP32-C3, оснащенном 32-разрядным одноядерным процессором RISC-V с тактовой частотой до 160 МГц. ESP32-C3 представляет собой высокоинтегрированный чип, который сочетает в себе возможности Wi-Fi и Bluetooth с низким уровнем потребления энергии, что делает его подходящим для использования в мобильных устройствах, переносной электронике и системах умного дома.

Плата оборудована встроенным модулем ESP-C3-32S с антенной, что обеспечивает надежную беспроводную связь. Также имеется встроенный конвертер CH340 для преобразования USB в UART, что упрощает подключение и программирование.

Встроенный RGB-светодиод предоставляет визуальную обратную связь, а USB-порт служит для питания, программирования микропрограммы и отладки через UART.

Плата поддерживает Wi-Fi стандартов 802.11b/g/n с максимальной скоростью передачи данных до 150 Мбит/с и Bluetooth 5.0. Она включает в себя широкий набор интерфейсов: UART, PWM, GPIO, ADC, I2C и I2S, а также датчик температуры и счетчик импульсов.

Максимальная скорость передачи данных по UART достигает 5 Мбит/с, что обеспечивает гибкость и возможности для различных приложений.

Эта плата является отличным выбором для начинающих разработчиков, обеспечивая простоту в освоении и мощные возможности для создания разнообразных проектов и приложений.

Ссылка

8. Плата прототипирования LED

Плата прототипирования LED представляет собой компактный модуль, оснащенный шестью светодиодами, который подключается к платам Arduino, таким как Uno, Leonardo, Mega и Duemilanove. Этот модуль предназначен для наглядной индикации состояния выводов и визуального контроля сигналов.

Каждый из шести светодиодов на плате подключен к отдельному выходу на плате Arduino. Седьмой вывод служит для подачи нуля (земли). В зависимости от сигнала на каждом из шести выводов, соответствующий светодиод будет включаться или выключаться. Это упрощает отслеживание событий и процессов, особенно в ситуациях, когда требуется быстрая визуальная обратная связь.

Плата способна отображать информацию в шести цветах: белом, синем, зеленом, желтом, оранжевом и красном. Это позволяет использовать плату для различных целей, например, как индикатор состояния системы, где зеленый цвет может обозначать нормальную работу, а желтый и красный — предупреждения и критические состояния.

Плата прототипирования LED работает при напряжении питания от 3.3 до 12 В и имеет размеры 17.78 мм на 11.43 мм. Все светодиоды на плате имеют общий катод, а количество PIN-коннекторов составляет 7. Это делает плату удобным инструментом для визуального мониторинга и отладки в проектах на базе Arduino.

Ссылка

9. Плата разработки Lua WiFi EMW3165

WiFiMCU — это разработка на базе чипа EMW3165, предназначенная для упрощения создания прототипов и проектов с поддержкой Wi-Fi. Устройство сочетает в себе возможности микроконтроллера и встроенного модуля Wi-Fi, обеспечивая гибкость и низкое энергопотребление.

WiFiMCU основан на микроконтроллере STM32F411CE с ядром Cortex-M4, работающем на частоте 100 МГц. Он оснащен 2 МБ SPI флеш-памяти и 512 КБ встроенной флеш-памяти, а также 128 КБ оперативной памяти, что обеспечивает достаточный объем для хранения и обработки данных.

Модуль включает широкий набор интерфейсов: 17 GPIO пинов, три UART, АЦП, SPI, I2C, USB, SWD для отладки и 11 PWM каналов. Это делает его подходящим для различных приложений, требующих взаимодействия с внешними компонентами и устройствами.

WiFiMCU поддерживает Wi-Fi стандарты 802.11 b/g/n и обеспечивает защиту с помощью WEP, WPA/WPA2, PSK и Enterprise. Чувствительность приемника достигает -87 дБм, что позволяет надежно подключаться к сетям. Рабочая температура устройства варьируется от -30 до 85℃, что делает его пригодным для применения в различных условиях.

Плата WiFiMCU позволяет запускать скрипты Lua, что упрощает разработку и управление прототипами. Встроенные библиотеки и компоненты Wi-Fi сети обеспечивают удобство в работе с сетевыми приложениями и взаимодействии с ресурсами аппаратных средств.

Ссылка

10. Шилд Arduino Mega Sensor: Расширение возможностей для комплексных проектов

Шилд Arduino Mega Sensor представляет собой универсальную плату расширения, предназначенную для подключения множества устройств и модулей к контроллерам Arduino, таких как Arduino Mega. Эта плата расширения позволяет интегрировать несколько датчиков и аксессуаров одновременно, что особенно полезно для реализации сложных проектов.

Для начала работы с платой необходимо подключить к ней различные аналоговые устройства через стандартные интерфейсы. После этого следует установить на плату разработчика Arduino или другой контроллер, который будет выполнять функции управляющего устройства. Подайте питание от внешнего источника, такого как блок питания или аккумулятор, чтобы запустить работу системы.

Управление платой расширения осуществляется через подключенный контроллер или другое микропроцессорное устройство. Плата оснащена кнопкой сброса, которая позволяет перезагрузить её или сбросить параметры в случае неполадок. При подаче питания на плату загорится светодиод PWR, сигнализируя о включении.

Шилд Arduino Mega Sensor имеет возможность переключения между интерфейсами COM и IIC с помощью специальных перемычек. В зависимости от версии платы, могут быть незначительные различия в размерах и поддержке интерфейсов, однако все версии предлагают стандартные подключения. Плата оснащена 6 аналоговыми входами, колодкой питания для платы Arduino, различными портами для аналоговых и цифровых входов/выходов, а также интерфейсами RS232 и I2C.

Питается плата как от контроллера Arduino, так и от внешнего источника питания, при этом важно, чтобы напряжение питания было стабильным и составило 5 В.

Ссылка

1. Arduino Zero

Arduino Zero представляет собой новый стандарт вычислительной мощности в линейке плат Genuino. С оснащением 32-разрядным процессором ARM, Zero работает в три раза быстрее, чем Uno.

Эта плата предлагает множество возможностей для раскрытия творческого потенциала робототехников, программистов и начинающих изобретателей.

Среди её характеристик — улучшенная обработка аудио, возможность аналоговой обработки данных, низкое энергопотребление и наличие часов реального времени, которые не оставят вас равнодушными.

Genuino Zero основан на микроконтроллере Atmel SAMD21, включающем 32-битное ядро ARM Cortex® M0+, работающее на частоте 48MHz.

Плата имеет шесть аналоговых входов, которые можно настроить для 10 или 12-битной выборки, а также предлагает цифро-аналоговый преобразователь (ЦАП) с 10-битным расширением для вывода аналогового сигнала.

Используя Arduino Zero с Atmel Studio, вы можете воспользоваться встроенным отладчиком Atmel (EDBG), который обеспечивает полный интерфейс отладки без необходимости дополнительных аппаратных средств.

Это значительно упрощает процесс отладки программного обеспечения. EDBG также поддерживает виртуальный COM-порт, который можно использовать для настройки и начальной загрузки программного обеспечения.

Ссылка

2. Leaflabs Maple Mini

Плата разработки Maple Mini от Leaflabs построена на 32-битном процессоре STM32F1 и предназначена для удобного и простого использования, продолжая стиль Arduino. Программирование осуществляется с помощью Maple IDE.

Maple Mini поддерживает входное напряжение в диапазоне от 3 до 12 В и использует MiniUSB-коннектор для питания. В основе платы лежит контроллер STM32F103CBT6. Она оснащена 128 кБ программной памяти и 20 кБ оперативной памяти, без энергонезависимой памяти.

Плата включает 34 цифровых пина, 12 из которых могут использоваться для ШИМ, и 9 аналоговых пинов. Рабочая частота устройства составляет 72 МГц. Она поддерживает интерфейсы SPI, USART, I2C, USB и JTAG. Встроенные часы реального времени RTC и расширенный функционал прерываний также являются важными характеристиками этой платы.

Ссылка

3. M5Stack Proto Board

Модуль из семейства m5stack предназначен для макетирования и создания собственных устройств на базе платформы m5stack, предлагая множество возможностей для разработчиков.

Удобная и эстетичная макетная плата позволяет реализовать самые разнообразные проекты, от генераторов сигналов до осциллографов, предоставляя отличную платформу для творческих и инженерных экспериментов.

Эта двухсторонняя плата поддерживает питание от 3,3 В и 5 В, что делает её совместимой с широким спектром электронных компонентов и модулей. Её рабочий температурный диапазон от -40° до +85° гарантирует надёжность работы даже в экстремальных условиях, что особенно важно для проектов, требующих устойчивости к различным климатическим воздействиям.

Компактные размеры модуля (5 см х 5 см х 5 см) и наличие 260 монтажных точек обеспечивают удобство в работе и гибкость при создании прототипов.

Такой дизайн позволяет легко интегрировать модуль в различные устройства, делая процесс сборки простым и эффективным.

В итоге, модуль m5stack становится отличным выбором как для новичков, так и для опытных разработчиков, стремящихся к реализации своих идей и проектов.

Ссылка

4. M5Stack Модуль аккумулятора

Для продления времени работы устройства от аккумулятора можно использовать различные программные оптимизации и аппаратные решения. Однако, когда все эти меры не дают желаемого результата, единственным выходом остается увеличение емкости аккумулятора.

Модуль батареи M5Stack предназначен для таких случаев, когда необходимо увеличить время автономной работы устройства или обеспечить питание мощных модулей с высоким потреблением тока. Он особенно полезен в проектах, где встроенного аккумулятора недостаточно для обеспечения стабильной работы всех компонентов.

Этот модуль обладает емкостью 1500 mAh, что позволяет значительно продлить время работы устройства. Его компактный дизайн, с высотой всего 7 мм, делает его удобным для интеграции в различные проекты, не добавляя излишнего объема и веса.

Кроме того, модуль батареи оснащен защитой от переразряда, что предотвращает повреждение аккумулятора и продлевает его срок службы. Такая защита является важным аспектом для поддержания долговечности и надежности работы вашего устройства.

Ссылка

5. WeMos D1 mini Модуль управления моторами

Модуль управления двигателями WeMos D1 mini Motor Shield представляет собой высокопроизводительное решение для управления двигателями, построенное на базе популярного контроллера TB6612FNG.

Этот модуль предназначен для упрощения разработки робототехнических и моторизованных устройств, обеспечивая стабильное и надежное управление различными двигателями.

Одним из главных преимуществ модуля является его компактный размер, что делает его идеальным выбором для проектов с ограниченным пространством. Благодаря использованию интерфейса I2C, модуль легко интегрируется с другими компонентами системы, обеспечивая простоту подключения и настройки.

Модуль поддерживает высокое входное напряжение до 15В, что позволяет использовать его с широким спектром двигателей. Он способен обеспечивать средний выходной ток до 1.2А и максимальный ток до 3.2А, что делает его подходящим для управления как малыми, так и более мощными двигателями.

Дополнительные функции, такие как ожидание управления для экономии энергии, а также режимы CW (по часовой стрелке), CCW (против часовой стрелки), короткий тормоз и остановка двигателя, предоставляют пользователю гибкость и контроль над работой двигателя.

Эти функции делают модуль WeMos D1 mini Motor Shield идеальным решением для различных проектов, требующих точного и надежного управления двигателями.

Ссылка

6. WeMos D1 mini Модуль кнопки

Кнопка для контроллера WeMos D1 mini представляет собой компактное и удобное решение для расширения функциональности вашего устройства на базе этой популярной платы. Эта кнопка интегрируется с контроллером WeMos D1 mini и совместима с программным обеспечением Arduino, что обеспечивает легкость в настройке и использовании.

Модуль кнопки предназначен для простой установки на плату WeMos D1 mini, что позволяет без труда добавить элемент управления в ваш проект. В дальнейшем вы можете назначить на кнопку выполнение различных действий или запуск программ, что делает её полезной для создания интерактивных и пользовательских интерфейсов.

Кнопка D3 предоставляет стандартную функциональность для работы с цифровыми входами, что позволяет эффективно управлять различными функциями вашего устройства.

Процесс установки не требует специальных навыков и займет всего несколько минут, что делает этот модуль отличным выбором для разработчиков, стремящихся быстро и просто реализовать дополнительные функции в своих проектах.

Производитель, компания WeMos, гарантирует качество и надежность данной кнопки, что обеспечивает её долгосрочную и бесперебойную работу в сочетании с контроллером WeMos D1 mini.

Ссылка

7. WeMos Адаптер USB для контроллеров CH340

Модуль WeMos CH340 представляет собой важное дополнение для аппаратных платформ, таких как плата WeMos D1 R1 и другие решения на основе ESP8266 и Arduino. С каждым годом спрос на доступные и эффективные решения для разработки и макетирования устройств растет, и китайские компании отвечают на этот вызов, предлагая качественные и недорогие модули.

Компания WeMos, известная своими инновациями в области аппаратных платформ, выпустила модуль CH340 для упрощения процесса программирования и подключения плат к компьютеру. Этот адаптер предоставляет универсальное решение для подключения различных плат, таких как ESP8266 и Arduino pro mini, к вашему компьютеру через USB.

Одной из ключевых особенностей данного модуля является возможность напрямую подключать платы к компьютеру без необходимости использования дополнительных кабелей, что значительно упрощает процесс разработки.

Модуль WeMos CH340 оснащен портами RTS и CTS, которые обеспечивают совместимость с различными платами и микроконтроллерами. Порт RTS предназначен для подключения к платам ESP8266, включая серий ESP-01, ESP-02 и ESP-12F, а порт CTS позволяет интеграцию с платами Arduino, такими как Arduino pro mini. Это делает модуль универсальным инструментом для работы с различными аппаратными платформами.

Рабочее напряжение модуля составляет максимально 5В, в зависимости от используемого USB-порта, что обычно обеспечивает до 500 мА. При использовании LDO (низковольтного стабилизатора) напряжение может составлять 3.3В с максимальным током 300 мА.

Это позволяет модулю WeMos CH340 эффективно обеспечивать питание и поддерживать работу плат даже при использовании батарей, что делает его идеальным выбором для проектов с ограниченными источниками питания.

Таким образом, модуль WeMos CH340 становится неотъемлемым элементом для разработчиков, обеспечивая простое и надежное подключение плат к компьютеру, расширяя их функциональные возможности и упрощая процесс программирования.

Ссылка

8. WiFi модуль ESP32 ESP32-S

ESP32-S представляет собой продвинутый беспроводной модуль, который объединяет в себе функциональность и удобство использования для разработчиков и инженеров.

Основанный на базе ESP32, этот модуль оснащен встроенной 32Mbit Flash и поддерживает как WiFi, так и Bluetooth 4.2. Корпус SMD38 обеспечивает компактные размеры устройства, что делает его идеальным выбором для проектов, где пространство ограничено, а функциональность играет ключевую роль.

Одной из основных особенностей ESP32-S является встроенная антенна, которая обеспечивает надежное подключение к беспроводным сетям без необходимости использования внешних антенн. Металлический корпус сверху модуля добавляет дополнительную защиту и помогает в распределении тепла, что особенно важно в условиях высоких температур и при интенсивной работе.

Модуль ESP32-S поддерживает работу с предварительно прошитой микропрограммой, что позволяет легко управлять его функционалом с помощью UART AT-команд. Это упрощает процесс настройки и эксплуатации модуля, особенно для тех, кто только начинает работать с подобными технологиями.

Более того, модуль интегрирует MCU, что расширяет его возможности и делает его совместимым с различными средами разработки, такими как Lua, MicroPython и Arduino. Это открывает возможности для создания гибких и быстродействующих прототипов.

ESP32-S включает в себя два 12-битных АЦП SAR с до 18 каналами, что позволяет эффективно обрабатывать аналоговые сигналы. Поддержка интерфейса отладки OpenOCD облегчает процесс отладки и разработки, обеспечивая гибкие возможности для тестирования и настройки. Модуль поддерживает несколько режимов сна, что позволяет значительно сократить потребление энергии, с током гибернации всего 6.5 мкА.

Скорость UART может достигать 4 Мбит/с, что обеспечивает быструю передачу данных. Встроенные библиотеки Lwip и FreeRTOS добавляют поддержку для сетевых и многозадачных приложений, делая модуль универсальным инструментом для различных задач. ESP32-S также поддерживает режимы работы STA, AP и STA+AP, что делает его подходящим для широкого спектра сетевых конфигураций.

Модуль поддерживает Smart Config (APP) и AirKiss (WeChat) для упрощенной настройки беспроводных сетей, а также обновление локальной прошивки через UART и удаленное обновление прошивки (FOTA). Это обеспечивает легкость в управлении и поддержке устройства.

ESP32-S идеально подходит для широкого спектра IoT-приложений, включая умные дома, умные здания, промышленную автоматизацию, портативные устройства, IP-камеры и умное сельское хозяйство. Его универсальность, компактные размеры и продвинутые функции делают его отличным выбором для разработчиков, стремящихся к созданию инновационных и эффективных решений в области интернета вещей.

Ссылка

9. Микроконтроллер FireBeetle ESP32 IOT

Серия FireBeetle ESP32 IOT от компании DFRobot представляет собой передовую плату разработки, специально разработанную для использования в проектах Интернета вещей (IoT). Эта плата включает в себя двухъядерный модуль ESP-WROOM-32, который сочетает в себе возможности MCU, Wi-Fi и Bluetooth с двойным режимом связи.

Одна из ключевых особенностей FireBeetle – это её низкое потребление энергии: в режиме гибернации плата потребляет всего 10 мкА, что делает её идеальной для энергозависимых приложений.

FireBeetle оснащена двумя вариантами питания: через USB и от внешней литиевой батареи на 3,7 В. Оба способа питания поддерживают прямую зарядку аккумулятора Li-po, что добавляет удобства в использовании и расширяет возможности проекта.

Эта плата интегрирована для работы с Arduino IDE, что упрощает процесс загрузки и разработки программного обеспечения без необходимости ручного переключения режима загрузки. FireBeetle также совместима с другими средами разработки, такими как IDF (Linux) и MicroPython.

Проектирование FireBeetle учитывает особенности разработки с минимальным входным барьером, что достигается благодаря аналогии pin-выводов с платами Arduino, такими как UNO. Этот подход позволяет легко интегрировать плату в существующие проекты и использовать её в различных сценариях.

FireBeetle отличается высокой эффективностью и компактными размерами, что делает её отличным выбором для IoT-проектов, требующих низкого потребления энергии.

Тем не менее, плата всё ещё находится в стадии активной разработки, и хотя основные функции, такие как GPIO, I2C и SPI, работают без сбоев, некоторые дополнительные возможности могут быть не полностью реализованы.

Поэтому, хотя FireBeetle и предлагает множество преимуществ, её рекомендуется использовать опытным инженерам, которые могут справиться с возможными ограничениями и недостатками.

Важные характеристики включают рабочее напряжение 3,3 В и входное напряжение от 3,3 до 5 В. Плата поддерживает зарядку через USB, а её процессор – двухъядерный Tensilica LX6 с частотой 240 МГц – обеспечивает высокую скорость обработки данных. Внутреннее SRAM составляет 520 KB, а Flash-память – 16 Мбит.

Поддержка стандартов Wi-Fi и Bluetooth обеспечивает высокоскоростное соединение, при этом Wi-Fi поддерживает частотный диапазон 2,4–2,5 ГГц и протоколы до 802.11n. Bluetooth соответствует стандартам BR/EDR/BLE v4.2 и поддерживает Bluetooth аудио.

Кроме того, плата оснащена встроенными кристаллами для точного отсчета времени – 40 МГц и 32,768 кГц. В FireBeetle доступны различные интерфейсы, включая цифровые ввод/вывод, SPI, I2C и I2S, а также возможность настройки через Arduino IDE. LED_BUILTIN вывод на D9 предоставляет дополнительную функциональность для разработки. Совместимость с другими платами серии FireBeetle делает её удобной в интеграции и расширении существующих проектов.

Ссылка

Акустический модуль расширения для micro

представляет собой универсальный инструмент, который преобразует ваш компьютер micro

в полноценное музыкальное устройство. Этот модуль совместим как с micro, так и с платами Arduino, которые поддерживают питание от 3,3 В или 5 В, что делает его весьма гибким в применении.

При подключении модуля к micro важно убедиться, что крокодиловые зажимы не касаются соседних разъемов на плате, чтобы избежать возможных проблем с контактами.

Для того чтобы начать работу с модулем, вы можете воспользоваться графическим редактором блоков на платформе MakeCode. Просто откройте редактор в вашем браузере, создайте новый музыкальный проект и добавьте блок кнопки включения.

В разделе «Музыка» выберите блок мелодии запуска и настройте его на нужную мелодию. После загрузки файла с мелодией на micro и нажатия кнопки воспроизведения "А", ваш проект начнет воспроизводить выбранную мелодию.

Также вы можете создать простой музыкальный инструмент, следуя примеру, представленному в учебнике на платформе MakeCode.

Модуль оснащен рядом полезных функций и технических характеристик. Рабочее напряжение устройства варьируется от 2.0 до 5.5 В. Встроенный Hi-Fi чип NS8002 обеспечивает качественный звук и усилитель мощности для улучшенного воспроизведения.

Пользователи могут регулировать громкость звука и использовать выход для наушников для более удобного прослушивания.

Для удобства разработки предусмотрены дополнительные средства, такие как графические демо, Python код, примеры для Arduino и руководство пользователя.

Модуль оснащен разъемом PH2.0 3PIN, который позволяет питать его от аккумулятора, что увеличивает гибкость использования устройства. Размеры модуля составляют 36,52 x 43,44 мм, что делает его компактным и легко интегрируемым в различные проекты.

Ссылка

1. Модуль ПЛИС ALTERA MAX II EPM570

ПЛИС (программируемая логическая интегральная схема) серии ALTERA MAX II EPM570 представляет собой микросхему, поведение которой можно задавать на уровне логических элементов, что делает её высокоэффективной для различных задач.

Внутри устройства расположены однотипные блоки, называемые logic blocks, которые можно программировать для выполнения нужных функций и соединений.

ПЛИСы серии MAX II энергонезависимы: их конфигурация хранится во встроенной Flash-памяти, что позволяет им мгновенно приступать к работе после подключения к питанию.

Отличительной особенностью ПЛИС MAX II EPM570 является поддержка внутрисхемного программирования через интерфейс JTAG.

Эти модули имеют архитектуру, объединяющую программируемую логику, встроенный генератор, Flash-память и линейный регулятор напряжения, что снижает стоимость всей системы.

Устройство обладает низким энергопотреблением и высоким уровнем интеграции, что делает его идеальным для различных применений, требующих высокой производительности и энергоэффективности.

ПЛИС MAX II EPM570 имеет несколько подсемейств, отличающихся наличием встроенного регулятора напряжения. Модель EPM570Z работает от напряжения 1,8 В и обладает ультранизким энергопотреблением и разнообразными корпусами.

Основные характеристики включают наличие 570 логических элементов, 8 кбит Flash-памяти, поддержку различных уровней напряжения ввода-вывода, встроенный осциллятор и поддержку стандартов LVTTL и LVCMOS.

Ссылка

2. Arduino Due

Arduino Due – это высокопроизводительная 32-битная плата, идеально подходящая для сложных проектов, таких как робототехника и 3D-технологии. Работая на напряжении 3.3 В, плата оснащена микроконтроллером Atmel SAM3X8E ARM Cortex-M3 CPU с тактовой частотой 84 МГц.

Она предлагает 54 цифровых вывода (12 из них поддерживают ШИМ), 12 аналоговых входов, 2 DAC, 4 аппаратных USART, и 2 I2C.

Arduino Due поддерживает автоматический выбор источника питания, будь то внешний блок или аккумулятор, и подключается к компьютеру через microUSB для простого начала работы.

Плата совместима с Arduino платформами, работающими от 3.3 В, и поддерживает стандарт Arduino pinout 1.0, обеспечивая адаптацию к различным напряжениям и совместимость с шилдами.

Основные преимущества Due включают 32-разрядное ARM ядро, что обеспечивает более быстрые операции, и 512 Кбайт программной памяти, что значительно превосходит возможности типичных 8-разрядных микроконтроллеров.

Плата также оснащена контроллером DMA для освобождения процессора от ресурсоемких задач.

Arduino Due – это универсальная и мощная плата, способная удовлетворить потребности в самых сложных и требовательных проектах.

Ссылка

3. Arduino Leonardo R3

Arduino Leonardo - это плата с микроконтроллером ATmega32u4, предназначенная для создания проектов, требующих использования USB-интерфейса.

Благодаря встроенному преобразователю USB, Leonardo может эмулировать работу клавиатуры или мыши, что делает ее идеальной для проектов, связанных с интерактивными устройствами ввода.

Эта плата отличается от других тем, что имеет встроенный USB-интерфейс, позволяя компьютеру распознавать ее как HID устройство без необходимости в дополнительном процессоре. Это упрощает разработку и настройку устройств.

Arduino Leonardo оснащена 20 цифровыми выводами, 12 аналоговыми входами, кварцевым генератором на 16 МГц, microUSB разъемом и гнездом питания. Плата поддерживает работу как от USB, так и от внешнего источника питания, который автоматически выбирается для обеспечения стабильной работы.

Рабочее напряжение платы составляет 5 В, что подходит для большинства стандартных периферийных устройств. Встроенный регулятор напряжения генерирует стабильное 3.3 В для совместимости с различными модулями и сенсорами.

Arduino Leonardo также поддерживает Arduino pinout 1.0, что обеспечивает совместимость с большинством доступных шилдов и модулей. Это позволяет легко расширять функциональность платы в зависимости от потребностей конкретного проекта.

Эта плата предоставляет разработчикам мощные инструменты для создания сложных и интерактивных проектов, благодаря встроенному USB-интерфейсу и широким возможностям ввода-вывода.

Ссылка

4. Arduino Mega 2560 R3

Arduino Mega 2560 – это продвинутая микроконтроллерная плата, разработанная для выполнения сложных задач, таких как управление 3D-принтерами и робототехническими системами.

Основой платы служит микроконтроллер ATmega2560, обеспечивающий высокую производительность и широкие функциональные возможности.

Эта плата включает в себя 54 цифровых контакта ввода/вывода, из которых 15 могут быть использованы для ШИМ-сигналов, а также 16 аналоговых входов и 4 USART-порта. Это позволяет подключать и контролировать многочисленные датчики и периферийные устройства, что делает Arduino Mega 2560 идеальной для масштабных проектов.

Для обеспечения стабильной работы плата оснащена кварцевым генератором на 16 МГц и имеет удобный USB-интерфейс для подключения к компьютеру. Она также оснащена гнездом питания и ICSP-коннектором, что позволяет питать устройство как от внешних источников питания, так и от USB.

Одной из главных особенностей Arduino Mega 2560 является её совместимость с большинством современных платформ и шилдов, предназначенных для Arduino Duemilanove или Uno, что существенно расширяет её возможности.

Третья версия Arduino Mega 2560 предлагает несколько улучшений по сравнению с предыдущими версиями. В новой версии добавлены разъемы SDA и SCL рядом с AREF, а также два дополнительных пина рядом с кнопкой перезагрузки.

Эти изменения обеспечивают лучшую адаптацию к напряжению от платы, что делает её совместимой как с платами, работающими на 5 В, так и с платами, работающими на 3.3 В.

Кроме того, ATmega8U2 был заменен на более мощный ATmega16U2, что повышает общую производительность и надежность платы. Улучшенная цепь сброса также способствует стабильной работе устройства.

Arduino Mega 2560 – это идеальный выбор для разработчиков, которым требуется больше контактов и функций, чем может предложить стандартная плата Arduino UNO. Она открывает широкие возможности для создания сложных и многофункциональных проектов, обеспечивая высокую производительность и надежность.

Ссылка

5. Arduino Nano R3

Arduino Nano R3 — это компактная плата на основе микроконтроллера ATmega328, предназначенная для макетирования и прототипирования. Она представляет собой уменьшенную версию Arduino Uno и отличается удобством использования на макетных платах благодаря своим компактным размерам и размещению контактов в двух рядах с шагом 2.54 мм. Плата подключается к компьютеру через Mini-B USB кабель.

Она может питаться как от USB-порта, так и от внешнего источника. Внешнее питание может быть подано через пин Vin (в диапазоне от 6 до 20 В) или через пин 5V (стабильное 5 В). Плата автоматически переключается на источник с более высоким напряжением, если подключены оба источника.

Микроконтроллер ATmega328 на плате имеет 32 кБ флэш-памяти, из которых 2 кБ заняты загрузчиком.

Оперативной памяти (SRAM) на плате 2 кБ, а EEPROM — 1 кБ. Arduino Nano R3 позволяет обновлять прошивку через встроенный bootloader и USB-to-Serial преобразователь, что упрощает процесс программирования и обновления прошивки.

При необходимости также можно использовать стандартный ISP программатор для перепрошивки.

Ссылка

6. Arduino Portenta H7 плата разработки

Portenta H7 — это современная плата для разработчиков, предлагающая уникальное сочетание мощности и гибкости благодаря наличию двух процессоров.

В центре платформа находится микроконтроллер STM32H747, который включает два процессора: Cortex M7 с тактовой частотой 480 МГц и Cortex M4 с тактовой частотой 240 МГц. Эти процессоры работают одновременно, что позволяет эффективно разделять задачи и улучшать производительность системы.

Интегрированный графический процессор Chrom-ART Accelerator™ позволяет Portenta H7 подключать внешние дисплеи, превращая плату в полноценное устройство для создания пользовательских интерфейсов.

Встроенные функции кодирования JPEG и декодирования изображений расширяют возможности обработки графики и визуализации данных.

Беспроводные возможности платы включают поддержку Wi-Fi и Bluetooth®. Wi-Fi модуль обеспечивает гибкость в настройке сетевых соединений, работая в режимах точки доступа, клиента или одновременно в обоих режимах, с максимальной скоростью передачи данных до 65 Мбит/с.

Bluetooth® модуль поддерживает как классический Bluetooth, так и BLE, обеспечивая различные варианты подключения устройств.

Для проводного подключения Portenta H7 предлагает разнообразные интерфейсы, включая UART, SPI, Ethernet и I2C. Плата оснащена разъемами как в стиле MKR, так и новыми 80-контактными промышленные разъемами Arduino, что делает её идеальным выбором для сложных и разнообразных проектов.

Ссылка

7. Arduino Uno R3 SMD

Arduino Uno представляет собой ключевую плату в линейке Arduino, предназначенную как для новичков, так и для более опытных пользователей. Это наиболее популярная плата в серии и отличный стартовый выбор для тех, кто хочет изучить основы работы с Arduino. Основой платы служит микроконтроллер ATmega328.

Arduino Uno оснащена 14 цифровыми входами и выходами, из которых 6 могут использоваться для генерации сигналов ШИМ. Плата также включает 6 аналоговых входов, керамический резонатор на 16 МГц, разъем USB для подключения к компьютеру, разъем питания, интерфейс ICSP для программирования и кнопку сброса.

Все эти компоненты обеспечивают полноценную поддержку микроконтроллера, и подключение к компьютеру может осуществляться через USB или с помощью внешнего адаптера питания.

Одной из ключевых особенностей Arduino Uno является использование микросхемы Atmega16U2 (или Atmega8U2 до версии R2) в качестве USB-последовательного преобразователя, что заменяет старый преобразователь FTDI, применявшийся в более ранних моделях. Это улучшает совместимость и упрощает использование платы.

В версии R2 плату оснастили несколькими новыми функциями: добавлены контакты SDA и SCL для работы с I2C, улучшена кнопка сброса и изменена микросхема на Atmega16U2. Плата также имеет новый не подключенный разъем, зарезервированный для будущих обновлений.

Преимущества Arduino Uno включают повышенную скорость передачи данных, отсутствие необходимости в драйверах для Linux и Mac и возможность определения платы как клавиатуры, мыши или джойстика. Название "Uno", что в переводе с итальянского означает "один", символизирует первый выпуск Arduino 1.0 и служит эталоном для будущих версий, продолжая оставаться последним в серии USB-плат Arduino.

Ссылка

8. Arduino Yun

Arduino Yun — это мощная плата, объединяющая возможности платформ Arduino и Linux, идеально подходящая для проектов интернета вещей (IoT). Она представляет собой уникальное решение, которое выходит за рамки традиционного подхода к микроконтроллерам.

На базе Arduino Yun находится микроконтроллер ATmega32u4, который обеспечивает все стандартные функции Arduino. Этот микроконтроллер, работающий на частоте 16 МГц, предоставляет 20 цифровых входов и выходов, 12 аналоговых входов и поддержку расширений Arduino.

Благодаря этому, Yun легко интегрируется в проекты, где требуется стандартный функционал Arduino, обеспечивая гибкость и совместимость с уже существующими расширениями.

Основная особенность Yun — это её Linux-часть. Микрокомпьютер Atheros AR9331, работающий на частоте 400 МГц и оснащённый 64 МБ оперативной памяти, управляет операционной системой Linino.

Linino — это специализированная версия Linux, которая поддерживает пакетный менеджер opkg и интерпретатор Python 2.7, позволяя пользователям создавать и управлять сложными приложениями прямо на плате. Встроенный Wi-Fi и Ethernet-интерфейсы предоставляют возможность подключаться к сети и управлять платой удалённо.

Arduino Yun открывает новые горизонты для использования интернета в проектах. Например, вы можете настроить плату для работы с веб-камерой, передавая изображения на ваш компьютер, или создать веб-сайт для управления вашим умным домом.

С помощью библиотеки Temboo, Yun может интегрироваться с множеством онлайн-сервисов, таких как Facebook и Dropbox, автоматизируя задачи, например, публикацию данных о температуре в социальных сетях или загрузку файлов в облако.

Питание Arduino Yun осуществляется через microUSB или разъем Vin. Важно использовать стабилизированное напряжение 5 В, так как отсутствие встроенного контроллера питания требует аккуратности в подборе источника питания, чтобы избежать повреждения платы.

Эта плата, разработанная в Швейцарии и произведенная на Тайване, представляет собой передовой инструмент, который объединяет в себе лучшие аспекты Arduino и Linux, предоставляя расширенные возможности для реализации самых разнообразных проектов.

Ссылка

9. Arduino плата расширения для Raspberry Pi B+/2/3

Когда Raspberry Pi и Arduino объединяются, они создают мощную комбинацию, которая сочетает в себе вычислительные мощности с одним и быстрый отклик на действия с другим.

В то время как Raspberry Pi представляет собой мини-компьютер с операционной системой Linux, обеспечивающий сложные вычисления и обработку данных, Arduino — это микроконтроллер, специализирующийся на прямом управлении аппаратными компонентами и быстрых операциях ввода-вывода.

Например, в проекте по созданию мобильного робота Raspberry Pi может взять на себя задачи визуализации и обработки изображений, а также предоставлять интерфейс для пользователя, например, через монитор.

В то время как Arduino, благодаря своей способности к мгновенной обработке сигналов и быстрой реакции, будет управлять движущими частями робота, такими как двигатели, и предотвращать столкновения с препятствиями. Это сочетание позволяет эффективно использовать вычислительную мощь Raspberry Pi и быстрые реакции Arduino для достижения оптимальных результатов.

Для объединения этих двух устройств существует специальная плата расширения для Raspberry Pi моделей B+, 2 и 3. Она позволяет интегрировать функции Arduino в систему Raspberry Pi, что дает возможность использовать оба устройства вместе для выполнения сложных задач.

Плата расширения совместима с Bluetooth-модулями BLE Link (BT4.0) и Bluetooth Bee (BT2.1), что упрощает беспроводное подключение. Также она оснащена встроенным модулем реального времени RTC DS1307, который помогает Raspberry Pi сохранять точное время даже при отключении питания.

Порт для датчиков с 3-контактными разъемами позволяет легко подключать датчики и использовать GPIO-пины как на Raspberry Pi, так и на Arduino.

Таким образом, сочетание Raspberry Pi и Arduino дает вам возможность воспользоваться преимуществами обоих устройств: вычислительной мощью и гибкостью Raspberry Pi, а также быстротой и простотой взаимодействия Arduino с физическим миром.

Ссылка

10. Genuino MKR1000

Плата Genuino MKR1000 выделяется среди других плат Genuino благодаря встроенному модулю Wi-Fi, что является её основным преимуществом. Это решение позволяет интегрировать Wi-Fi в проекты с минимальными затратами и усилиями.

Плата также оснащена схемой зарядки для аккумуляторов Li-Po, что позволяет ей работать от батареи или внешнего источника питания 5V, автоматически переключаясь между ними.

С точки зрения производительности, MKR1000 обладает 32-битным микроконтроллером, стандартным набором интерфейсов ввода-вывода, и экономичным Wi-Fi модулем с криптографическим чипом для обеспечения безопасной связи.

Простота использования программного обеспечения Arduino IDE также делает эту плату отличным выбором для проектов, требующих работы от аккумуляторов и компактных решений.

Важным аспектом является то, что MKR1000 работает на напряжении 3.3V, и все входы/выходы рассчитаны именно на это напряжение. Применение большего напряжения может повредить плату, поэтому для взаимодействия с устройствами на 5V необходимо использовать преобразователи уровня напряжения. Аккумуляторы Li-Po заряжаются до 4.2V, при этом зарядный ток составляет обычно половину от номинальной емкости аккумулятора (C/2).

Плата оснащена специализированным чипом, который рассчитан на ток 350mAh, что требует использования аккумуляторов Li-Po с минимальной ёмкостью 700mAh. Использование батарей с меньшей ёмкостью может привести к их повреждению из-за перегрева или даже взрыва.

Рекомендуется выбирать аккумуляторы с ёмкостью не менее 700mAh, чтобы избежать подобных рисков. Чип также запрограммирован на автоматический переход в спящий режим после 4 часов зарядки, ограничивая максимальный заряд до 1400mAh за один сеанс.

Важно отметить, что Genuino MKR1000 и Arduino MKR1000 идентичны по характеристикам и функционалу; разница между ними лишь в названии бренда. В зависимости от вашего местоположения, вам может быть доступна либо Arduino MKR1000, либо Genuino MKR1000.

Ссылка

«Реклама» ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

И тут еще куча вопросов в голове сразу возникает: какой паяльник купить? Какое оборудование для начала нужно? Какие детали могут пригодиться?

Вот со всем этим я тебе в этой статье и помогу. Составим список, с одной стороны которого будет то, что нужно купить обязательно, ну а с другой — какие-то необязательные, но желательные плюшки, с которыми тебе будет просто удобнее осваивать электронику.

Обычно всё начинается с паяльника. Вот вариант недорогого паяльника с регулируемой температурой.

Чем хорош паяльник с регулятором температуры? Хорош тем, что вы можете взять, поставить определенную температуру и, не перегревая детали, выпаивать их или запаивать.

К примеру, если вы возьмете какую-то большую деталь, например, транзистор с большим полигоном, то прибавляете температуру и тоже спокойно выпаиваете. Еще что я бы добавил: стоит взять паяльники со сменным жалом.

Паяльник — это хорошо, но иногда тебе понадобится перепаивать какие-нибудь чипы или микросхемы, а здесь уже необходима паяльная станция или фен.

Вот неплохой вариант: это паяльная станция 8586. Да, она сейчас достаточно популярна, потому что за свою цену ты получаешь достаточно хороший паяльник и фен.

С паяльником либо паяльной станцией мы определились. Далее, конечно же, тебе нужен будет флюс и припой.

Припой, я думаю, что вот такой вот самый подходящий: ПОС-60 диаметром 2 мм, он оптимальный. Внутри него находится канифоль и паять им удобно.

Также пригодится паяльная кислота для того, чтобы паять какие-то непаяемые металлы. 100% тебе попадутся провода, которые спаять обычным флюсом не получится, придется применять такие специальные флюсы и кислоты.

У меня уже был пост по теме "Как научиться паять" кому интересно смотрите.

После паяльного оборудования, конечно же, будет необходим инструмент.

Рекомендую взять какой-нибудь из вот таких наборов отверток, потому что, производители любят делать такие болты и шурупы, которые просто так открутить не сможешь.

Конечно же, никуда не деться в деле радиотехники без блока питания. И блок питания желательно иметь регулируемый, потому что разные девайсы требуют разных напряжений.

Для начала можно взять вот такой вот модуль на XL4015. Он 5-амперный и может регулировать напряжение от 1 до 36 вольт, то-есть, к нему на вход подключаешь блок питания, и на выходе можешь регулировать напряжение от 1 вольта до максимального напряжения, которое у тебя выдаёт блок питания.

Блок питания можно для первого раза взять от ноутбука, они примерно 19-20 вольтовые, этого для начала должно хватить.

Если хочется что-нибудь посерьезнее, то можете приобрести модуль на микросхеме XL4016, он уже держит 10 ампер и регулирует напряжение до 36 вольт. Кстати, на нем я собирал свой первый регулируемый блок питания.

Сам блок питания можно тоже приобрести. Если тебе не хочется возиться с самостоятельной сборкой, то можно взять уже готовый вариант: импульсный блок питания 5 ампер, 30 вольт.

Ну и мультиметр, конечно. У меня сейчас вот такой вариант ZOYI ZT-X, он удобен тем, что здесь не нужно выбирать диапазоны измерений.

То есть просто выбираешь напряжение, силу тока или сопротивление и меряешь себе сразу любое.

Есть вариант попроще, наподобие вот такого Deko DT Smart Plus , для новичка отлично подойдет.

Что еще пригодится? Конечно же, первые свои устройства ты будешь разрабатывать, скорее всего, вот на таких макетных платах.

Потому что, если ты начинающий, не умеешь еще создавать печатные платы самостоятельно и для этого потребуются опыт и практика.

Вообще, вот это очень хорошая штука — так называемый Breadboard. Сюда можно втыкать всякие Ардуинки и без пайки собирать свои первые схемки и рабочие прототипы.

В дополнение к платке, для удобства, небольшой такой блок питания, к нему подключаем, например, 12 вольт, а получаем на выходе 5 вольт и 3.3 вольта, которые достаточно часто нужны при макетировании.

Ну и, конечно, к ним нужны вот такие вот провода соединительные. Они бывают мама-мама, папа-папа и мама-папа. Продаются они вот такими вот наборчиками.

Так как ты будешь собирать всякие свои схемы, то тебе могут понадобиться помощники, например, модуль LM2596. Это двухамперный понижающий модуль, который работает в диапазоне от 1 до 18 вольт.

Может быть такая ситуация, что у тебя, например, устройство запитывается на 12 вольт и с этим ничего сделать нельзя, а сама схема должна работать на 5 вольт. Поэтому вот этот модуль LM2596 здесь пригодится.

Второй модуль, который тоже может пригодиться, — вот такой вот повышающий модуль на MT3608, он двухамперный и до 28 вольт.

Тоже распространенные модули на TP4056 и пригодится там, где нужно использовать аккумуляторы типа 18650, как известно, они четырехвольтовые — 4.2 вольта, а тебе, например, нужно 5 или 9 вольт.

Так вот, с помощью такого модуля ты легко с одного или двух таких аккумуляторов свою схемку, которая требует 5 или 9 вольт. Это модуль зарядки литий-ионных аккумуляторов, заряжает током 1 ампер.

Есть два варианта с защитой и без. Модуль с защитой, предохраняет литий-ионный аккумулятор от чрезмерного заряда или разряда. Как известно, такие аккумуляторы этого не любят. Вариант без защиты стоит еще немножко дешевле.

Также в проектах еще нужны вот такие вот переменные резисторы, они же потенциометры.

Ну куда же без светодиодов, которыми нужно будет моргать на всяких штуках? Вот набор из 100 штук.

Еще тебе никак не обойтись без транзисторов. Здесьнаборчик из транзисторов NPN и PNP типа, комплементарная пара. Через них сможешь подключать всякие моторчики, помпы, реле и прочее.

Чуть не забыл, никак тебе не обойтись без конденсаторов. Вот такой набор из электролитических конденсаторов, начиная от одного и заканчивая 470 микрофарадами, в количестве 510 штук. Тоже стоит приобрести.

Почему именно набор? Потому что нужны разные номиналы для разных схем, и брать отдельно какого-то конкретного номинала, не очень удобно. Поэтому лучше сразу набор.

Ну и, конечно же, стоит взять набор резисторов. Вот такой набор из 600 штук имеет номиналы всех резисторов, начиная от 1 ома и заканчивая 1 мОм. Тоже пригодятся во всяких схемах.

А ещекерамические конденсаторы, набором 300 штук. Тоже рекомендую к покупке.

Также для пайки стоит приобрести такие очки, потому что какие-то мелкие схемы паять без них очень сложно, реально.

Можно взять вместо очков себе так называемую"третью руку". Она с лупой, и, в принципе, с ней тоже можно паять. Но тут на самом деле кому как больше нравится.

В этом посте мы рассмотрели базовые инструменты и компоненты, которые понадобятся начинающему радиолюбителю.

Планирую сделать вторую часть статьи, в которой речь пойдет о дополнительных инструментах, измерительных приборах и устройствах, которые могут понадобиться в работе электронщиков.

🤔 Как думаете, стоит ли продолжать эту тему? Интересно ваше мнение, жду комментариев и реакции. Всем хорошего настроения и удачи!

«Реклама» ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

1. Плата расширения V5 Sensor Shield для Arduino UNO

Эта плата расширения значительно повышает функциональность проектов на базе Arduino UNO, делая процесс подключения и управления внешними устройствами простым и удобным. Она идеально подходит как для новичков, так и для опытных разработчиков, обеспечивая быстрый старт и легкость в использовании.

Плата упрощает подключение распространенных датчиков и сенсоров, таких как датчики температуры, влажности и освещенности. Кроме того, она поддерживает различные внешние устройства, включая сервоприводы, реле, кнопки, потенциометры и светодиоды, что позволяет существенно расширить возможности ваших проектов.

На плате предусмотрена кнопка сброса (RESET), которая позволяет сбросить параметры или перезагрузить систему одним нажатием, что особенно полезно при тестировании и отладке программного обеспечения. Светодиод PWR загорается при подаче питания на плату, служа индикатором готовности устройства к работе.

Плата расширения совместима с различными модулями и компонентами, что позволяет создавать разнообразные и сложные проекты без затрат времени на их подключение и настройку. Разъемы и контакты на плате удобно расположены и подписаны, делая процесс подключения интуитивно понятным и простым даже для начинающих пользователей.

Эта плата расширения для Arduino UNO является отличным выбором для тех, кто хочет быстро и легко расширить возможности своих проектов, обеспечивая гибкость и надежность в использовании.

Ссылка

2. Плата расширения для NodeMCU ESP8266

Плата расширения предназначена для удобного подключения к пинам WiFi платы NodeMCU ESP8266, обеспечивая легкость и быстроту подключения периферийных устройств. Она имеет выводы питания на 5 и 3.3 В, что делает ее совместимой с широким спектром компонентов и модулей.

На плате установлен понижающий конвертер постоянного тока, способный обеспечивать 5В и 800 мА, что позволяет стабильно питать подключенные устройства.

Питание может подаваться в диапазоне от 6 до 24 В, что обеспечивает гибкость и удобство использования в различных проектах.

Для подключения питания используется стандартное круглое гнездо размером 5.5мм х 2.1мм, что делает подключение надежным и безопасным.

Плата также оснащена индикатором питания, который позволяет легко определить состояние подключения и работоспособность устройства. Это значительно упрощает процесс отладки и тестирования, обеспечивая визуальную обратную связь.

Ссылка

3. Плата расширения для сенсоров Sensor Shield V5

Плата расширения Sensor Shield V5.0 существенно упрощает подключение периферийных устройств к Arduino, обеспечивая удобство и гибкость в работе с различными модулями и датчиками.

Она позволяет быстро и легко интегрировать различные компоненты в проект, улучшая его функциональность и производительность.

Удобно расположенные выходы для передачи цифровых и аналоговых сигналов способствуют легкому подключению и стабильной работе, минимизируя сложность схемы и упрощая процесс разработки.

Sensor Shield V5.0 является незаменимым инструментом для создания сложных проектов, требующих надежного и удобного подключения большого количества внешних устройств.

Ссылка

4. Плата расширения пинов для BBC micro:bit

Плата расширения для BBC micro включает слот для контроллера и три ряда 19-пиновых гребенок со стандартным шагом 2.54 мм.

Один ряд предназначен для питания 3.3 В, другой для заземления (GND), а третий содержит все необходимые входы для работы (SPI, I2C, аналоговые входы, вход для кнопки и другие).

На плате предусмотрены два монтажных отверстия диаметром около 4.8 мм, совместимые с конструкциями Lego, что обеспечивает удобное крепление и интеграцию с различными проектами.

Также на плате есть светодиодная индикация питания красного цвета, указывающая на подачу питания.

Звуковая перемычка может быть включена по желанию, что позволяет использовать музыкальную колонку в Makecode для программирования и создания звуков. По умолчанию звука нет при включении.

Ссылка

5. Программатор STLINK-V3MINIE для STM32

STLINK-V3MINIE представляет собой высокоэффективное и компактное устройство для программирования и отладки микроконтроллеров STM32. Этот миниатюрный программатор, благодаря своим небольшим размерам (всего 15×42 мм), идеально подходит для использования в самых разнообразных проектах, требующих точного и надежного управления микроконтроллерами.

Устройство оборудовано встроенными интерфейсами JTAG/SWD, которые обеспечивают устойчивую связь с микроконтроллером STM32, что позволяет выполнять точную и эффективную отладку.

Дополнительно, виртуальный COM-порт, встроенный в STLINK-V3MINIE, позволяет легко подключаться к хост-ПК и осуществлять связь с целевым микроконтроллером через один UART, что значительно упрощает процесс программирования и тестирования.

STLINK-V3MINIE питается через разъем USB Type-C и поддерживает интерфейс USB 2.0, что обеспечивает высокую скорость передачи данных и удобство использования.

Возможность обновления программного обеспечения через USB делает устройство еще более гибким и адаптивным к новым требованиям и функциям. Особо стоит отметить поддержку перетаскивания для Flash-программирования бинарных файлов, что делает процесс прошивки микроконтроллера быстрым и простым.

На устройстве установлены двухцветные светодиоды, которые визуально индицируют состояние связи и питания, обеспечивая пользователя необходимой информацией о текущем состоянии программатора.

Поддержка высокоскоростной связи JTAG до 21 МГц и SWD (Serial Wire Debug) и SWV (Serial Wire Viewer) до 24 МГц позволяет выполнять отладку на высочайшем уровне точности и быстродействия.

Виртуальный COM-порт (VCP), работающий на скорости до 15 Мбит/с, значительно расширяет возможности связи и передачи данных между устройствами.

Диапазон поддерживаемого напряжения от 1,65 до 3,60 В делает STLINK-V3MINIE универсальным инструментом, совместимым с широким спектром микроконтроллеров и различных приложений.

Таким образом, STLINK-V3MINIE — это идеальное решение для разработчиков, ищущих компактный, но мощный инструмент для программирования и отладки микроконтроллеров STM32, обеспечивающий высокую производительность и удобство в использовании.

Ссылка

6. Программатор USB Blaster V2

Программатор USB Blaster V2 представляет собой высокоэффективное устройство для программирования и настройки устройств ALTERA FPGA и CPLD, а также для работы с устройствами, использующими активную последовательную и расширенную конфигурацию.

С помощью этого программатора вы сможете легко подключиться к ПК через USB 2.0 и установить связь с целевыми устройствами через интерфейсы JTAG, AS и PS.

Этот программатор поддерживает все основные серии устройств ALTERA FPGA и CPLD, обеспечивая универсальность и гибкость в работе. Встроенная поддержка для устройств с активной последовательной конфигурацией и расширенной конфигурацией серии ALTERA расширяет его функциональные возможности, позволяя использовать программатор в самых различных проектах.

USB Blaster V2 оснащен высокоскоростным и стабильным интерфейсом на базе FT245R+CPLD, что обеспечивает надежность и эффективность программирования.

Поддержка напряжения программирования в диапазоне от 1,2 В до 5 В делает это устройство совместимым с широким спектром микросхем и других электронных компонентов.

Дополнительно программатор поддерживает интегрированный логический анализатор SignalTap II, который позволяет детально анализировать работу логических схем. Возможности отладки и связи с встроенным процессором Nios II также включены в функционал устройства, что делает его идеальным выбором для разработчиков, работающих с этой платформой.

Программатор USB Blaster V2 совместим с популярными программными продуктами, такими как Quartus II, NIOS II IDE и NIOS II EDS, обеспечивая удобство и эффективность работы с устройствами ALTERA. Поддержка режимов загрузки AS, PS и JTAG позволяет гибко настраивать и конфигурировать устройства в зависимости от конкретных потребностей проекта.

Таким образом, программатор USB Blaster V2 является надежным и многофункциональным инструментом, который удовлетворяет потребности как начинающих разработчиков, так и профессионалов, работающих с устройствами ALTERA FPGA и CPLD.

Ссылка

7. Программатор USB-blaster

Программатор USB-blaster является важным инструментом для соединения и конфигурирования устройств FPGA компании Altera с компьютером. Он поддерживает широкий спектр устройств, включая серии Stratix, Arria, Cyclone, MAX, EPCS, EPCQ и EPCQ-L. Это делает его универсальным решением для различных проектов, связанных с FPGA.

Для программирования используется популярное программное обеспечение Quartus, которое совместимо с операционными системами Windows и Linux. Для обеспечения корректной работы программатора необходимо установить соответствующие драйверы.

USB-blaster подключается к FPGA-устройствам через 10-пиновый коннектор, обеспечивая надежное и стабильное соединение. Он поддерживает логические уровни питания от 1.5 до 5 В, что позволяет использовать его с разнообразными устройствами и конфигурациями.

Этот программатор является незаменимым инструментом для разработчиков, работающих с FPGA-устройствами Altera, обеспечивая удобство и эффективность при конфигурировании и программировании микросхем.

Ссылка

8. Райзер серверный PCI-E 1x на 16х

Райзер для видеокарт представляет собой инновационное устройство, которое значительно расширяет возможности вашей компьютерной системы, позволяя одновременно подключить до 13 видеокарт к одной материнской плате.

Это устройство становится незаменимым инструментом для майнеров, занимающихся добычей цифровых валют, таких как биткойн или эфир, так как оно позволяет увеличить общую вычислительную мощность системы.

Процесс майнинга криптовалют требует огромных ресурсов видеокарт, что делает райзер идеальным решением для создания мощной и эффективной майнинговой фермы.

Благодаря возможности подключения большого количества видеокарт, вы сможете существенно увеличить производительность вашего оборудования и ускорить процесс добычи криптовалют.

Райзер подключается к материнской плате через интерфейс PCI-E 1x и совместим с различными конфигурациями PCI-E, включая 1x, 2x, 4x, 8x и 16x. Это обеспечивает универсальность устройства и позволяет использовать его с широким спектром видеокарт.

Дополнительно, райзер получает питание через разъём 4Pin IDE Molex, что гарантирует стабильное энергоснабжение для всех подключенных устройств.

Кроме использования в майнинге, райзер может быть полезен в других сценариях, например, для подключения PCI-E карт, размеры которых превышают стандартные слоты. Это делает райзер важным инструментом для профессионалов, работающих с графикой, научными вычислениями или другими ресурсозатратными приложениями.

Ссылка

9. Шилд Arduino Mega Protoshield V3

Шилд Arduino Mega Protoshield V3 представляет собой плату расширения, предназначенную для упрощения процесса создания и тестирования электронных схем с использованием контроллеров Arduino.

Это устройство является важным инструментом для разработчиков и энтузиастов, которые хотят добавить функциональные возможности к своей основной плате Arduino Mega.

Основной особенностью этого шилда является его макетная плата, которая позволяет собирать электронные схемы без необходимости пайки. Это делает процесс прототипирования более гибким и удобным, так как можно легко и быстро вносить изменения в схему.

Шилд имеет стандартные разъемы, что позволяет устанавливать его на все контроллеры Arduino, поддерживающие разъемы PLD.

Шилд Arduino Mega Protoshield V3 представляет собой улучшенную версию традиционной платы для прототипирования. Он оснащен ICSP разъемами и кнопкой сброса, что обеспечивает дополнительные возможности для работы с контроллером.

Плата включает 170 отверстий-контактов на макетной области, что позволяет реализовать широкий спектр проектов и схем.

Кроме того, шилд оборудован светодиодами, которые упрощают отладку и диагностику. Размеры платы составляют 200x150 мм, а вес устройства менее 200 граммов, что делает его удобным для использования в различных проектах.

Эта плата расширения идеально подходит как для начинающих разработчиков, так и для профессионалов, предоставляя им возможность легко настраивать и тестировать свои схемы.

Ссылка

10. Genuino 101

Платформа Genuino 101 — это современное устройство для прототипирования, разработанное в сотрудничестве между Intel и Arduino. Эта плата представляет собой передовое решение для создания переносных устройств и образовательных проектов, ставя акцент на доступность и производительность.

Genuino 101 выделяется своей интеграцией с модулем Intel Curie, который сочетает в себе гироскоп, акселерометр и Bluetooth с низким потреблением энергии.

Модуль имеет размеры всего 8х11 мм, что позволяет ему быть встроенным в компактные устройства. Процессор Intel Quark SE, используемый в плате, обладает двухъядерной архитектурой x86, обеспечивая производительность, сопоставимую с более мощными процессорами Intel Pentium, за исключением инструкций, связанных с FPU.

Плата полностью совместима с платформой Arduino Uno R3, что упрощает её использование и интеграцию в существующие проекты. Это делает Genuino 101 отличным выбором как для опытных разработчиков, так и для начинающих пользователей, включая студентов и школьников. Простота работы с данной платформой позволяет быстро воплощать в жизнь самые различные проекты, от образовательных до исследовательских.

В устройстве предусмотрена поддержка беспроводных сетей через Bluetooth, а также имеется 6-осевой датчик для определения движения. Плата обладает 384 КБ Flash-памяти и 80 КБ оперативной памяти (SRAM), что позволяет эффективно управлять сложными проектами. Питание осуществляется от 3.3 В, при этом плата совместима с уровнями 5 В, что делает её гибкой в использовании.

С технической точки зрения, Genuino 101 поддерживает работу с 20 пинами общего назначения и имеет 6 аналоговых входов с разрядностью 10 бит. Интерфейсы включают USB версии 1.1 и три последовательных порта, а также параллельный порт через внутренний коннектор. Плата имеет габариты 68.6х53.4 мм и весит всего 100 г, что делает её удобной для использования в различных проектах и конструкциях.

Платформа Genuino 101 от Intel и Arduino открывает новые возможности для разработчиков и образовательных учреждений, предлагая мощный инструмент для создания инновационных проектов и образовательных приложений.

Ссылка

«Реклама» ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

1. Беспроводной модуль LILYGO T-Display-S3 ESP32-S3 с дисплеем 1,9 дюйма ST7789

Беспроводной модуль LILYGO T-Display-S3 ESP32-S3 с 1,9-дюймовым дисплеем ST7789 представляет собой высокоэффективное и универсальное устройство, предназначенное для широкого спектра разработок и прототипирования.

Основой модуля является современный чип ESP32-S3, который обеспечивает высокую производительность и поддержку различных беспроводных стандартов, включая Wi-Fi и Bluetooth. Это делает модуль идеальным для проектов Интернета вещей (IoT), систем умного дома, носимых гаджетов и других инновационных устройств.

Цветной TFT-дисплей с диагональю 1,9 дюйма и контроллером ST7789 обеспечивает яркое и четкое изображение, что позволяет удобно отображать графику, текст и данные. Разрешение дисплея гарантирует достаточную детализацию для большинства задач, будь то интерфейс пользователя или визуализация данных.

Модуль LILYGO T-Display-S3 поддерживает различные интерфейсы ввода-вывода, включая GPIO, I2C, SPI и другие, что обеспечивает гибкость при подключении датчиков, периферийных устройств и модулей расширения. Встроенная флеш-память и оперативная память позволяют хранить и обрабатывать значительные объемы данных.

Одним из ключевых преимуществ данного модуля является его энергоэффективность. Низкое энергопотребление позволяет использовать его в автономных проектах с питанием от батарей. Это особенно важно для мобильных и носимых устройств, где длительное время работы от одного заряда играет критическую роль.

Компактный размер и удобный форм-фактор модуля облегчают его интеграцию в различные проекты. Разработчики оценят наличие обширной документации и примеров кода, что значительно упрощает процесс разработки и ускоряет создание прототипов.

В целом, беспроводной модуль LILYGO T-Display-S3 ESP32-S3 с 1,9-дюймовым дисплеем ST7789 представляет собой мощное, гибкое и удобное решение для широкого круга задач в области электроники и IoT.

Ссылка

2. Плата разработки NUCLEO-F303RE

Плата STM32 Nucleo STM32F303RE открывает перед разработчиками уникальные возможности для создания и тестирования микроконтроллерных решений. Она предоставляет полный доступ к функционалу микроконтроллера, устраняя необходимость в дополнительных платах или внешних инструментах для программирования и отладки.

Все необходимые компоненты и средства для разработки уже интегрированы в саму плату, что упрощает работу и ускоряет процесс разработки.

С одной стороны, STM32 Nucleo STM32F303RE радует своей совместимостью с различными расширениями и платформами. Плата поддерживает шилды Arduino и расширение ST morpho, что позволяет легко подключать дополнительные модули и использовать все порты ввода/вывода.

Для разработчиков, предпочитающих использовать облачные ресурсы, поддержка ARM® mbed™ через платформу mbed.org предоставляет дополнительные возможности для интеграции и разработки. Встроенный программатор ST-LINK/V2-1 с разъемом SWD упрощает процесс программирования и отладки, интегрируя эти функции непосредственно на плате.

Микроконтроллер, находящийся на плате, предоставляет мощные вычислительные ресурсы, включая поддержку цифровой обработки сигналов (DSP) и плавающей точки (FPU), что делает плату идеальной для задач, связанных с обработкой данных и сложными вычислениями.

Встроенные компоненты, такие как цифро-аналоговые преобразователи (ЦАП), аналогово-цифровые преобразователи (АЦП), компараторы и программируемый массив элементов PGA, обеспечивают широкий спектр функциональных возможностей и позволяют точную настройку системы.

Кроме того, плата обладает гибкими опциями питания, что делает её удобной для различных приложений. Она может работать как от USB VBUS, так и от внешних источников с диапазоном напряжений от 3.3 В до 12 В. Это обеспечивает дополнительную гибкость и делает плату подходящей для использования в различных условиях и проектах.

Ссылка

3. Плата разработки Pico YD-RP2040 16Мб

Если 2Мб Flash-памяти у Raspberry Pi Pico вам было мало, а порт microUSB вызывал неудобства, то у меня для вас хорошие новости: модификация Pico YD-RP2040 теперь имеет 16Мб памяти и порт Type-C для программирования и питания.

Еще одним улучшением является добавление кнопки "Reset", которая может быть полезна при прошивке UF2 программами, при этом распиновка почти не изменилась. Плата поддерживает работу с Raspberry Pi Pico MicroPython и C/C++ SDK.

Однако, есть и изменения, которые могут потребовать корректировок в ваших проектах. Плата больше не имеет двух рядов коннекторов, что означает, что если вы разрабатывали свои проекты с учетом этой особенности Pi Pico, просто заменить старую плату на новую будет невозможно.

Также были убраны ножки RUN (контакт 30) и 3,3В (контакт 36), что позволило освободить место для двух дополнительных ножек GPIO (GP24 и GP29).

Плата оснащена двухъядерным процессором Cortex-M0+ с частотой 133 МГц и 16 Мб памяти QSPI flash. Она имеет встроенные 12-битные АЦП с максимальной скоростью 500 Kbps, два UART, два I2C, два SPI и 16 каналов ШИМ.

Также поддерживаются два программируемых скоростных вывода для таких задач, как работа с SD-картами и VGA. Все выводы работают на напряжении 3.3V I/O. Для отладки предусмотрен 4-пиновый SWD-порт.

Питание платы осуществляется через USB Type-C (5В) или через контакт VSYS (от 2В до 5В). Дополнительно плата имеет встроенные часы реального времени и кнопки BOOTSEL и NRST.

Ссылка

4. Плата разработки RGBDuino UNO V1.2 - Jenny

RGBDuino Uno V1.2 – Jenny представляет собой модифицированную версию популярного микроконтроллера Arduino Uno, специально разработанную для управления RGB-светодиодами и другими световыми элементами.

Эта плата значительно упрощает процесс создания световых проектов и анимаций благодаря встроенным функциям и интуитивно понятному интерфейсу.

Визуальный дизайн платы привлекает внимание и делает работу с ней увлекательной. RGBDuino Uno V1.2 - Jenny идеально подходит для реализации разнообразных световых и звуковых проектов, включая декоративное освещение, интерактивные установки, анимации и сценическое освещение.

Удобный интерфейс и совместимость с Arduino IDE делают эту плату отличным выбором как для начинающих, так и для опытных разработчиков.

Плата оснащена контроллером Atmega328P-AU и работает при входном напряжении 5В. Она имеет 14 выводов, из которых 6 поддерживают ШИМ. Объем памяти составляет 32KB, с 2KB SRAM и 1KB EEPROM. Частота работы платы составляет 16МГц.

Ссылка

5. Плата разработки STM32F103C8T6

Плата ARM Cortex-M3 STM32F103C8T6 STM32 используется для создания проектов с микроконтроллерами и является качественным аналогом платформы Arduino, способным полностью ее заменить. Однако, для работы с этой платой требуется больше начальных знаний, поэтому она подойдет опытным разработчикам.

Для начала работы с контроллером его необходимо подключить к персональному компьютеру с помощью кабеля miniUSB-USB, который не входит в комплект. После успешного подключения на плате загорится светодиод D1 красным светом, а компьютер определит контроллер как совместимое устройство HID.

Плата поддерживает USB до 8 endpoints, что устраняет необходимость в установке дополнительных драйверов. После успешного подключения нужно установить программное обеспечение, например, EmBloks, для работы с контроллером.

Плату можно программировать через интерфейсы UART и JTAG. Управление контроллером осуществляется с персонального компьютера через интерфейс USB и специализированные программы.

На плате имеется кнопка S1, которая отвечает за перезагрузку платы и сброс настроек (RESET). Также есть джампер P2, который используется как выключатель интерфейса USB, и два джампера BOOT0 и BOOT1, которые определяют режим загрузки платы и доступ к bootloader.

Помимо разъема для подключения к компьютеру, на плате имеются интерфейсы и разъемы для подключения различных периферийных устройств, таких как датчики, модули, дисплеи, реле и драйверы.

Контроллер использует стандартный интерфейс USB версии 2.0 через miniUSB разъем. Интерфейс JTAG предназначен для подключения к отладочным платам и имеет 10-пиновый разъем JTAG и SWD.

Плата работает на основе микроконтроллера ARM Cortex-M3 с тактовой частотой 72 МГц и 32-битным ядром. Она имеет 12 ШИМ и 26 GPIO выводов, 6 входов АЦП с 12-битным разрешением и временем преобразования 1 мкс. Встроенная память включает 64 Кб флэш-памяти и 20 Кб оперативной памяти.

Контроллер размещен в корпусе LQFP48 и поддерживает перепрограммирование через UART и JTAG. Плата питается от напряжения 2.7В до 5В, а контроллер – от 2.7В до 3.6В. Размеры платы составляют 53х36х12 мм, а вес – 15 г.

Ссылка

6. Плата разработки STM8S103F3P6

Плата разработчика STM8S103F3P6 — это компактное решение для работы с 8-битными микроконтроллерами серии STM8. Она включает в себя все необходимые компоненты для быстрого старта и использования возможностей этого семейства микроконтроллеров.

Для программирования платы потребуется ST-Link, который обеспечивает надежное соединение и удобство использования. Благодаря удобному расположению выводов, плата идеально подходит для работы с безпаечными макетными платами, что позволяет программировать её, не извлекая из макетной платы.

Обратите внимание, что коннекторы не входят в комплект поставки и их необходимо приобретать отдельно.

Плата оснащена микроконтроллером STM8S103F3P6 в корпусе TSSOP20. Она имеет 16 портов ввода/вывода, из которых 12 поддерживают высокую нагрузочную способность.

Дополнительно, плата предлагает 16 источников внешних прерываний, 3 таймера, а также интерфейсы SPI, I2C и UART. На борту имеется АЦП с 5 каналами и 10-битной разрядностью.

Максимальная тактовая частота составляет 16 МГц. Встроенная флэш-память объемом 8 кБ, оперативная память — 1 кБ, и 640 байт EEPROM. Плата способна работать в широком температурном диапазоне от -40 до 85 °C, что делает её надежным инструментом для различных проектов.

Ссылка

7. Плата разработки UNO WIFI ESP8266 8Мb

RobotDyn UNO WIFI — это усовершенствованная плата, сочетающая функциональность UNO R3 на базе микроконтроллера ATmega328 и мощный Wi-Fi модуль ESP8266 с 8 Мб памяти.

Эти компоненты могут работать как вместе, так и отдельно, что делает плату идеальным решением для проектов, требующих одновременно возможности Arduino и подключения по Wi-Fi.

Через USB-порт можно легко обновлять прошивку как для ATmega328, так и для ESP8266, благодаря встроенному конвертеру USB-UART CH340G.

Плата поддерживает работу с интерфейсами UART, SPI и I2C, и имеет 6 аналоговых входов/выходов. Выходной ток составляет 800 мА для напряжений 5 В и 3.3 В. Питание осуществляется через microUSB или разъем 2.1 мм с входным напряжением от 6 до 9 В или 5 В.

Логические уровни платы составляют 5 В. Размер платы — 69 х 54 мм, она работает на частоте 16 МГц и имеет 14 цифровых входов/выходов. Wi-Fi модуль поддерживает стандарты 802.11 b/g/n и частоту 2.4 GHz.

Ссылка

8. Плата разработки Wio Lite W600 ATSAMD21

Wio Lite W600 ATSAMD21 представляет собой экономичную и многофункциональную плату, сочетающую в себе возможности Arduino и Wi-Fi модуля W600.

В основе платы лежит микроконтроллер ARM Cortex-M0 Atmel SMART SAM D21, что гарантирует высокую производительность и совместимость с платформой Arduino Zero, благодаря аналогичному используемому чипу.

Плата оснащена мощным Wi-Fi модулем W600, работающим на ARM Cortex-M3, обеспечивающим стабильное соединение на частоте 2.4 ГГц и поддерживающим стандарты 802.11 b/g/n. Это делает ее идеальным выбором для проектов, требующих беспроводной связи и доступа в интернет.

Wio Lite W600 поддерживает логические уровни в 3,3 В, что обеспечивает совместимость с большинством датчиков и модулей.

В наличии имеются 6 аналоговых входов и 14 цифровых выходов, позволяющих подключать широкий спектр периферийных устройств. Один UART, один I2C и один порт ICSP расширяют возможности подключения и позволяют интегрировать плату в сложные системы.

Питание платы осуществляется через USB Type-C с напряжением 5 В, что обеспечивает удобство подключения и совместимость с современными зарядными устройствами. Также возможна работа от аккумулятора Lipo с напряжением 3.5-4.2 В, что делает плату мобильной и пригодной для использования в автономных проектах.

Wio Lite W600 ATSAMD21 – это не просто удобный инструмент для разработчиков, но и мощная платформа для создания инновационных проектов с использованием Wi-Fi и микроконтроллеров. Ее функциональность, совместимость и удобство делают ее отличным выбором как для начинающих, так и для опытных инженеров.

Ссылка

9. Плата расширения Arduino Nano

Плата расширения Arduino Nano значительно увеличивает возможности вашей разработки, обеспечивая удобное подключение дополнительных устройств и модулей.

С ее помощью можно легко подключать устройства, использующие интерфейс I2C, что особенно полезно, если на макетной плате недостаточно места и необходимо избежать использования большого количества перемычек.

На плате также предусмотрен коннектор для питания с напряжением 9-12 В. Это позволяет поддерживать более высокий ток, чем тот, который может обеспечить стандартная Arduino Nano V3.

Благодаря этому, вы можете подключать более мощные устройства и модули, не беспокоясь о недостатке питания.

Эта плата расширения делает процесс создания и тестирования прототипов более удобным и эффективным, предоставляя дополнительные возможности и упрощая подключение компонентов.

Она идеально подходит для проектов, требующих более сложных и мощных решений, обеспечивая стабильное питание и удобное подключение периферийных устройств.

Ссылка

10. Плата расширения Nano с терминалами

Плата расширения Nano с терминалами совместима с платформой Arduino и предназначена для использования с Arduino Nano версии 3.0, но также может работать со старыми версиями, при этом нумерация разъемов A0-A7 будет в обратном порядке.

Этот адаптер позволяет расширить функциональность Arduino Nano и подключить внешние устройства с помощью отверточных клемм, что обеспечивает более надежное соединение по сравнению с гребенками контактов без фиксации.

С помощью этой платы расширения вы сможете легко подключать различные модули и компоненты, улучшая стабильность и надежность соединений. Это особенно полезно при создании более сложных проектов, где требуется надежное подключение множества внешних устройств.

Размер платы составляет 5.4x4.2x1 см, что делает ее компактной и удобной для использования в разнообразных проектах.

Ссылка

1. Набор сенсоров 37 в 1 в органайзере

Этот набор содержит датчики и другие модули, позволяющие реализовать практически любую начинающую идею, который начинает изучать Arduino, и является хорошим дополнением к наборам Arduino Starter Kit.

В набор входят:

• Пассивный зуммер;

• Двухцветный светодиод 3мм;

• Двухцветный светодиод 5мм;

• Датчик удара;

• Датчик вибрации;

• Фоторезистор без компаратора;

• Реле с нормально замкнутым и нормально разомкнутым контактом;

• Датчик наклона;

• Полноцветный светодиодный модуль RGB 5mm;

• Трехцветный светодиодный модуль RGB SMD;

• Инфракрасный датчик с компаратором;

• Оптический инфракрасный датчик без компаратора;

• Активный зуммер;

• датчик температуры DS18b20;

• датчик температуры и влажности DHT11;

• Терморезистор;

• Терморезистор с компаратором;

• Минигекон без компаратора;

• Геркон с компаратором;

• Датчик электрического заряда на полевом транзисторе;

• модуль кнопки без фиксации;

• Пара сенсоров наклона с индикацией;

• Лазерный диод;

• Инфракрасный светодиод;

• Модуль световых эффектов;

• Инкрементальный энкодер;

• Инфракрасный сенсор vs1838;

• Сенсор отслеживания линии с компаратором;

• Инфракрасный датчик расстояния с защитой от засветки;

• Оптический щелевой сенсор;

• Сенсор уровня звука с компаратором;

• Чувствительный сенсор уровня звука с компаратором;

• Джойстик;

• Сенсор наличия магнитного поля;

• Сенсор магнитного поля с компаратором;

• Датчик силы магнитного поля;

• датчик вибрации.

Ссылка

2. Переходник для ATtiny

Эта компактная и многофункциональная плата для программирования микроконтроллеров ATtiny85/ATtiny25 позволяет отказаться от использования макетной платы.

Она оснащена microUSB-разъемом с необходимой обвязкой, разъемами питания со стабилизатором напряжения на 5 В и индикаторными светодиодами, что делает её идеальной для работы с различными схемами.

Все выводы микроконтроллера дублированы, а в комплекте идет колодка с выводом «папа», что упрощает подключение внешних устройств. Установка микроконтроллера в удобную DIP-панель обеспечивает лёгкость его замены.

Плата удобна не только для настройки программ, но и для использования в готовых устройствах и их прототипах. Её компактные размеры и наличие крепежных отверстий позволяют легко интегрировать плату в различные проекты. Преимуществом является быстрая замена микроконтроллера, что экономит время и ресурсы.

Возможность программирования контроллера через USB становится доступной после записи специального загрузчика, что добавляет устройству гибкости и функциональности.

Плата стабилизирует напряжение на уровне 5 В, имеет вес всего 4 грамма и размеры 30 x 18 x 7 мм. Совместимость с чипами ATtiny25, ATtiny45, ATtiny85 и другими делает её незаменимым инструментом для разработчиков, создающих и тестирующих решения на базе микроконтроллеров ATtiny.

Ссылка

3. Плата разработки Ai-M61-32S-Kit

Ai-M61-32S-Kit – это плата разработки, основанная на модуле Ai-M61-32S, произведённом Shenzhen Ai-Thinker Technology Co., Ltd.

Этот модуль оснащён чипом BL618, поддерживающим Wi-Fi 6 (802.11ax) и Bluetooth 5.3, а также протокол Thread, что делает его идеальным для использования в проектах интернета вещей (IoT), мультимедийных приложениях, носимых устройствах и умных домах.

Сердцем системы является 32-разрядный процессор RISC-V с блоком обработки чисел с плавающей запятой (FPU) и цифровым сигнальным процессором (DSP), работающий на частоте до 320 МГц.

Плата предоставляет обширные периферийные интерфейсы, включая DVP для камеры, MJPEG для видео, дисплейные интерфейсы, аудиокодек, USB 2.0, Ethernet, SD/MMC, SPI, UART, I2C, I2S, PWM, и многие другие. Это позволяет использовать её в самых разнообразных проектах, требующих подключения различных устройств и датчиков.

Особое внимание уделено безопасности: модуль поддерживает шифрование AES, хэширование SHA, криптографический ускоритель открытых ключей PKA и генератор истинных случайных чисел TRNG.

Эти функции обеспечивают высокий уровень защиты данных и безопасный запуск системы. Возможность быстрой настройки Wi-Fi соединения с помощью Bluetooth и поддержка универсальных AT-команд облегчают интеграцию платы в существующие системы.

Кроме того, плата совместима с различными средами разработки для Windows и Linux, что делает её удобной для разработчиков.

Питание осуществляется от источника с напряжением 3.3 или 5 В, при потребляемом токе более 500 мА. Плата выполнена в корпусе формата DIP-42, что обеспечивает лёгкость монтажа и интеграции в готовые устройства.

Ссылка

4. Плата разработки AiPi-Eyes-S2

Ai-M61-32S-Kit – это плата разработки, основанная на модуле Ai-M61-32S, произведённом Shenzhen Ai-Thinker Technology Co., Ltd.

Этот модуль оснащён чипом BL618, поддерживающим Wi-Fi 6 (802.11ax) и Bluetooth 5.3, а также протокол Thread, что делает его идеальным для использования в проектах интернета вещей (IoT), мультимедийных приложениях, носимых устройствах и умных домах.

Сердцем системы является 32-разрядный процессор RISC-V с блоком обработки чисел с плавающей запятой (FPU) и цифровым сигнальным процессором (DSP), работающий на частоте до 320 МГц.

Плата предоставляет обширные периферийные интерфейсы, включая DVP для камеры, MJPEG для видео, дисплейные интерфейсы, аудиокодек, USB 2.0, Ethernet, SD/MMC, SPI, UART, I2C, I2S, PWM, и многие другие. Это позволяет использовать её в самых разнообразных проектах, требующих подключения различных устройств и датчиков.

Особое внимание уделено безопасности: модуль поддерживает шифрование AES, хэширование SHA, криптографический ускоритель открытых ключей PKA и генератор истинных случайных чисел TRNG. Эти функции обеспечивают высокий уровень защиты данных и безопасный запуск системы.

Возможность быстрой настройки Wi-Fi соединения с помощью Bluetooth и поддержка универсальных AT-команд облегчают интеграцию платы в существующие системы.

Кроме того, плата совместима с различными средами разработки для Windows и Linux, что делает её удобной для разработчиков.

Питание осуществляется от источника с напряжением 3.3 или 5 В, при потребляемом токе более 500 мА. Плата выполнена в корпусе формата DIP-42, что обеспечивает лёгкость монтажа и интеграции в готовые устройства.

Ссылка

5. Плата разработки AiPi-UNO-ET485

AiPi-UNO-ET485 – это плата разработки Arduino, созданная командой Ai-Thinker с открытым исходным кодом для модуля Ai-M61-32S.

Плата поддерживает программирование через Arduino IDE и выполнена в классическом дизайне плат Arduino UNO. Она оснащена встроенными интерфейсами Ethernet, RS485 и адаптером последовательного порта CH340C, что обеспечивает широкие возможности подключения и интеграции.

Модуль Ai-M61-32S, используемый в этой плате, предоставляет обширный набор периферийных интерфейсов, включая DVP для камеры, MJPEG для видео, дисплейные интерфейсы, аудиокодек, USB 2.0, Ethernet (EMAC), SD/MMC (SDH), SPI, UART, I2C, I2S, PWM, GPDAC, GPADC, ACOMP и GPIO. Это позволяет использовать плату в различных проектах, требующих подключения и управления множеством устройств и датчиков.

Встроенный интерфейс SPI для подключения экрана и интерфейс DVP для камеры делают плату ещё более универсальной. Также предусмотрен зарезервированный держатель карты TF и выход к интерфейсу USB, через который можно подключать USB камеры.

Основной чип модуля Ai-M61-32S поддерживает Wi-Fi 6 и Bluetooth 5.3, обеспечивая высокоскоростное беспроводное подключение и обмен данными.

Плата AiPi-UNO-ET485 выполнена в форм-факторе классической Arduino UNO и имеет размеры 53.3 x 68.6 мм. Она идеально подходит для разработчиков, ищущих мощную и универсальную платформу для создания проектов на базе Arduino с поддержкой современных технологий связи и периферийных интерфейсов.

Ссылка

6. Плата разработки Altera Cyclone II

Микросхемы программируемых логических интегральных схем (ПЛИС) представляют собой массив универсальных логических элементов, которые можно настроить для выполнения специализированных задач.

В отличие от микропроцессоров, ПЛИС позволяют реализовать реальное распараллеливание задач, поскольку программный код представляет собой описание схемы, которая "собирается" на кристалле. Это обеспечивает высокую эффективность выполнения задач.

Плата разработки на базе микросхемы EP2C5T144C8N включает в себя все необходимые элементы для корректной работы, такие как система питания, тактовый генератор на 50 МГц и память для сохранения конфигурации (4 Мбит EPCS4).

Отдельный коннектор JTAG облегчает процесс программирования. Эта плата предназначена для тех, кто хочет углубиться в работу с программируемой логикой при минимальных затратах.

В основе платы лежит чип EP2C5T144C8N, который является программируемой вентильной матрицей (FPGA). Этот чип выполняет разнообразные функции, включая управление, сбор данных, обработку сигналов и математические вычисления.

EP2C5T144C8N представляет собой микросхему семейства Cyclone® II и включает в себя 288 логических блоков, 4608 логических элементов и 119808 бит встроенной RAM.

Питание основной части осуществляется в диапазоне 1.15–1.25 В, питание платы составляет 5 В. При активной обработке большого количества данных требуется дополнительное охлаждение.

Эта плата идеально подходит для тех, кто хочет изучить работу с ПЛИС и разработать собственные аппаратные решения.

Ссылка

7. Плата разработки Altera Cyclone IV EP4CE6E22C8N

Плата разработки Altera Cyclone IV, основанная на ПЛИС EP4CE6E22C8N, предлагает широкий спектр возможностей как для опытных разработчиков, так и для новичков.

Благодаря наличию всех необходимых компонентов, эта плата является отличным инструментом для изучения продукции ALTERA и начала реализации различных проектов. Плата особенно востребована в образовательных учреждениях благодаря своему качеству и доступной цене.

Компания Altera давно зарекомендовала себя на рынке, став популярной среди разработчиков за счет своих программируемых логических интегральных схем. Линейка плат Cyclone, особенно версия Cyclone IV, приобрела широкую популярность благодаря сочетанию доступности и низкого энергопотребления.

На микросхемах этой линейки можно найти оперативную и флеш-память, аппаратные IP-блоки PCI Express контроллеров, трансиверы и другие полезные компоненты.

Программируемые логические интегральные схемы (ПЛИС) сегодня широко используются для создания цифровых интегральных схем.

В отличие от стандартных цифровых схем, ПЛИС не имеют заданной с завода логики работы, что позволяет пользователю задавать необходимую структуру с помощью программирования. Это делает ПЛИС идеальными для решения специфичных задач.

EP4CE6E22C8N, работающий на частоте 50 МГц, является одним из лучших представителей бюджетных ПЛИС.

Плата разработчика имеет компактные размеры и оснащена кнопкой сброса настроек, выключателем питания и разъемом питания на 5 В. Также предусмотрен разъем JTAG для программирования и наладки микроконтроллера EP4CE6E22C8N.

В комплекте с платой Altera Cyclone IV поставляются USB-кабель, программатор и инфракрасный пульт, что делает её готовой к использованию сразу после распаковки.

Плата разработки Altera Cyclone IV основана на микроконтроллере EP4CE6E22C8N с рабочей частотой 50 МГц. Она поддерживает подключение SDRAM модуля на 256 Mbit (опционально) и программирование через JTAG.

Ссылка

8. Плата разработки WT32-SC01

WT32-SC01 — это мощная плата для разработки на базе ESP32, оборудованная 3,5-дюймовым цветным сенсорным экраном. Этот экран обеспечивает интуитивно понятный и удобный способ взаимодействия с устройствами на основе ESP32, значительно упрощая создание графических пользовательских интерфейсов (GUI).

Основой WT32-SC01 является модуль ESP32-WROVER-B, который объединяет в себе возможности Wi-Fi и Bluetooth, а также обладает 4 МБ SPI Flash и 8 МБ PSRAM. Этот модуль предоставляет все необходимые ресурсы для высокопроизводительных и многофункциональных приложений.

Интеграция сенсорного экрана делает плату идеальным выбором для проектов, требующих визуальной обратной связи и интерактивного управления.

WT32-SC01 поддерживает программное обеспечение для графического программирования, которое упрощает разработку и настройку платформ управления.

Благодаря расширительным интерфейсам по обе стороны платы, разработчики могут легко добавлять и настраивать дополнительные компоненты. Это позволяет реализовать такие функции, как управление кнопками, голосовое управление и подключение камеры, что значительно сокращает время разработки и облегчает процесс создания многофункциональных устройств.

Эта плата подходит как для профессионалов, так и для энтузиастов, предоставляя гибкость и широкие возможности для реализации самых различных проектов.

Возможность быстрой настройки и интеграции новых функций делает WT32-SC01 незаменимым инструментом для разработчиков, стремящихся создавать современные и функциональные устройства с минимальными временными затратами.

Ссылка

9. Плата разработки ESP32-PICO-KIT

ESP32-PICO-KIT – это компактная плата разработки, предназначенная для проектов интернета вещей (IoT). Она оснащена встроенными модулями WiFi и Bluetooth, что позволяет разработчикам создавать беспроводные устройства с минимальными затратами энергии и места.

Плата имеет размеры всего 52x20x10 мм, 4 МБ SPI Flash-памяти и USB-UART конвертер, что делает её удобной для программирования и подключения к компьютеру.

В основе платы лежит чип ESP32, который разработан совместно с TSMC на 40-нм техпроцессе. Этот чип объединяет функции WiFi и Bluetooth, обеспечивая стабильную и быструю беспроводную связь.

Периферийные устройства, такие как кварцевый резонатор и конденсаторный фильтр, встроены в плату, что упрощает её использование. Все входы и выходы платы распределены по 20 пинам, расположенным по обе стороны устройства, что обеспечивает гибкость в подключении различных модулей и компонентов.

Плата ESP32-PICO-KIT идеально подходит для проектов, где важны малые габариты и низкое энергопотребление. Она поддерживает широкий спектр интерфейсов, включая аналогово-цифровые преобразователи (АЦП), цифрово-аналоговые преобразователи (ЦАП), сенсоры прикосновения, интерфейсы SD/SDIO/MMC, SPI, UART, I2C, I2S и многие другие. Встроенный датчик Холла добавляет дополнительные возможности для различных приложений.

Эта мини-плата обладает высокой производительностью и низким энергопотреблением, что делает её отличным выбором для проектов, работающих от батареи.

Она позволяет создавать мощные и компактные устройства, которые легко интегрируются в различные системы и среды. ESP32-PICO-KIT сочетает в себе компактность, мощность и множество возможностей, что делает её отличным инструментом для разработчиков IoT.

Ссылка

Плата разработки ESP32-S3-Pico

ESP32-S3-Pico – это компактная и недорогая плата разработки для микроконтроллеров, оснащенная богатым набором периферийных интерфейсов.

В ее основе лежит мощный чип ESP32-S3R2, который объединяет возможности Wi-Fi 2,4 ГГц и Bluetooth 5 (LE). Эта плата предназначена для создания различных IoT-проектов, требующих высокой производительности и энергоэффективности.

ESP32-S3R2 управляется 32-разрядным двухъядерным процессором Xtensa LX7, работающим на частоте 240 МГц. Внутренняя память включает 512 КБ SRAM, 384 КБ ROM, 2 МБ PSRAM и 16 МБ флэш-памяти, что обеспечивает достаточный объем ресурсов для разработки сложных приложений.

Для удобства подключения плата оснащена разъемом Type-C, который поддерживает как USB, так и UART через встроенные интерфейсные чипы CH343 и CH334. Это упрощает процесс разработки, устраняя необходимость в переключении интерфейсов.

Одной из ключевых особенностей ESP32-S3-Pico является использование высокоэффективной микросхемы DC-DC MP28164, которая оптимизирует стабильность схемы и скорость отклика благодаря режиму управления током ШИМ с фиксированной частотой. Это позволяет плате эффективно управлять энергопотреблением, обеспечивая высокий уровень производительности при низких затратах энергии.

Распиновка

Плата поддерживает несколько программных платформ, включая ESP-IDF, Arduino и MicroPython, что дает разработчикам гибкость в выборе инструментария для создания своих приложений.

Благодаря поддержке различных режимов низкого энергопотребления, плата может быть настроена на баланс между дальностью связи, скоростью передачи данных и потреблением энергии, что делает ее подходящей для широкого спектра сценариев использования.

ESP32-S3-Pico имеет 27 многофункциональных GPIO-пинов и поддерживает множество периферийных интерфейсов, включая полноскоростной USB OTG, SPI, I2C, UART, АЦП, ШИМ и DVP для подключения камер.

Также предусмотрены интерфейсы для ЖК-дисплеев, что позволяет реализовывать разнообразные функциональные возможности в ваших проектах. Разработчики могут легко интегрировать плату в свои решения благодаря зубчатому модулю, который можно напрямую припаять к несущим платам.

Ссылка

«Реклама» ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
